TCP - Systembeschreibung WO

Im Auslieferungszustand erwarten die GatewayNodes einen DHCP-Server im Netzwerk, der ihnen eine IP-Adresse zuweist. Wenn im Netzwerk kein DHCP-Server vorhanden ist, dann weisen sich die GatewayNodes Standard-Zugangsdaten zu.

Schnittstellen

  • Funk (WaveNet)
  • Ethernet (TCP/IP)

Stromversorgung

SI.GN.ER

SI.GN2.ER, SI.GN2.ER.M

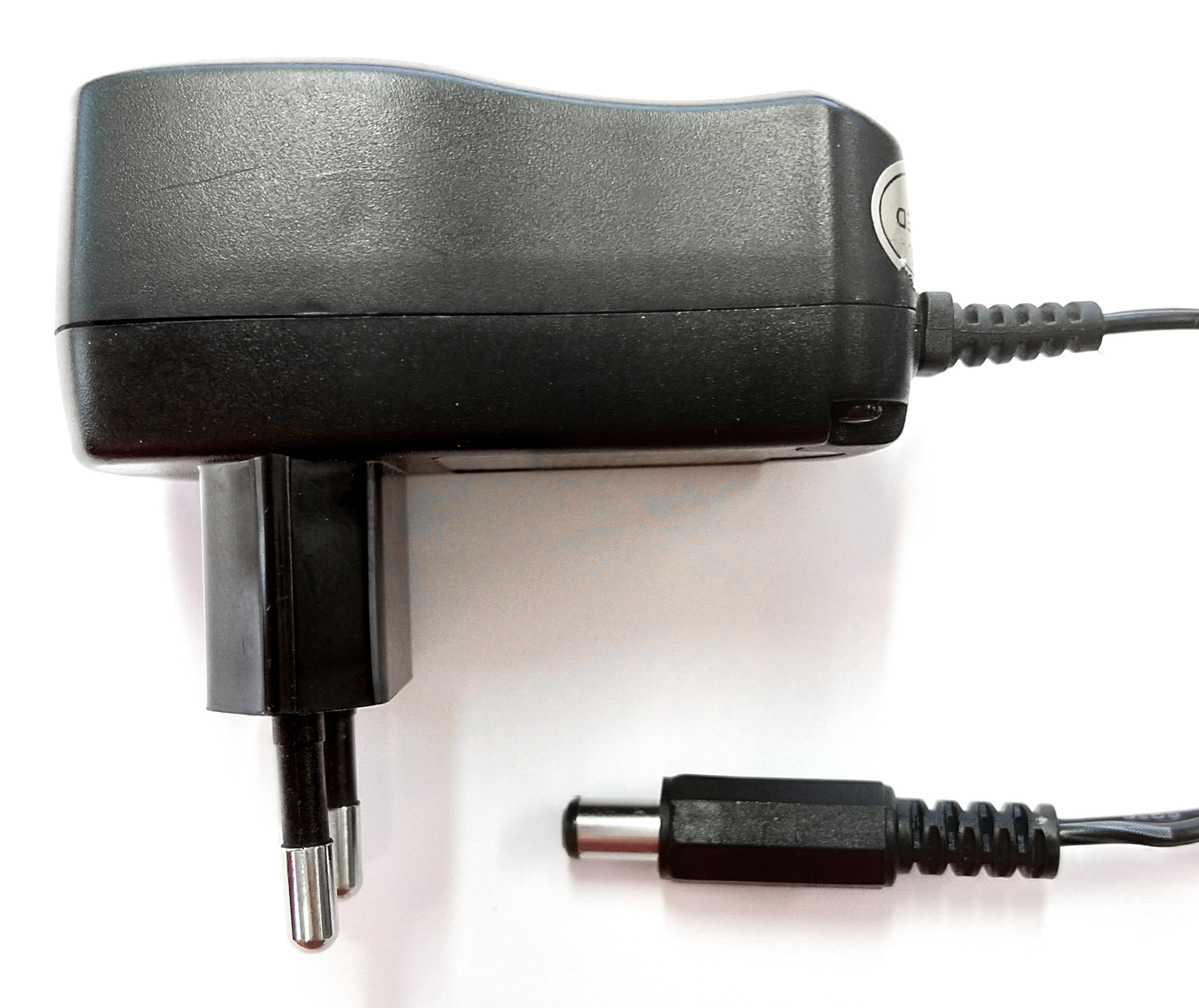

WN.POWER.SUPPLY.PPP

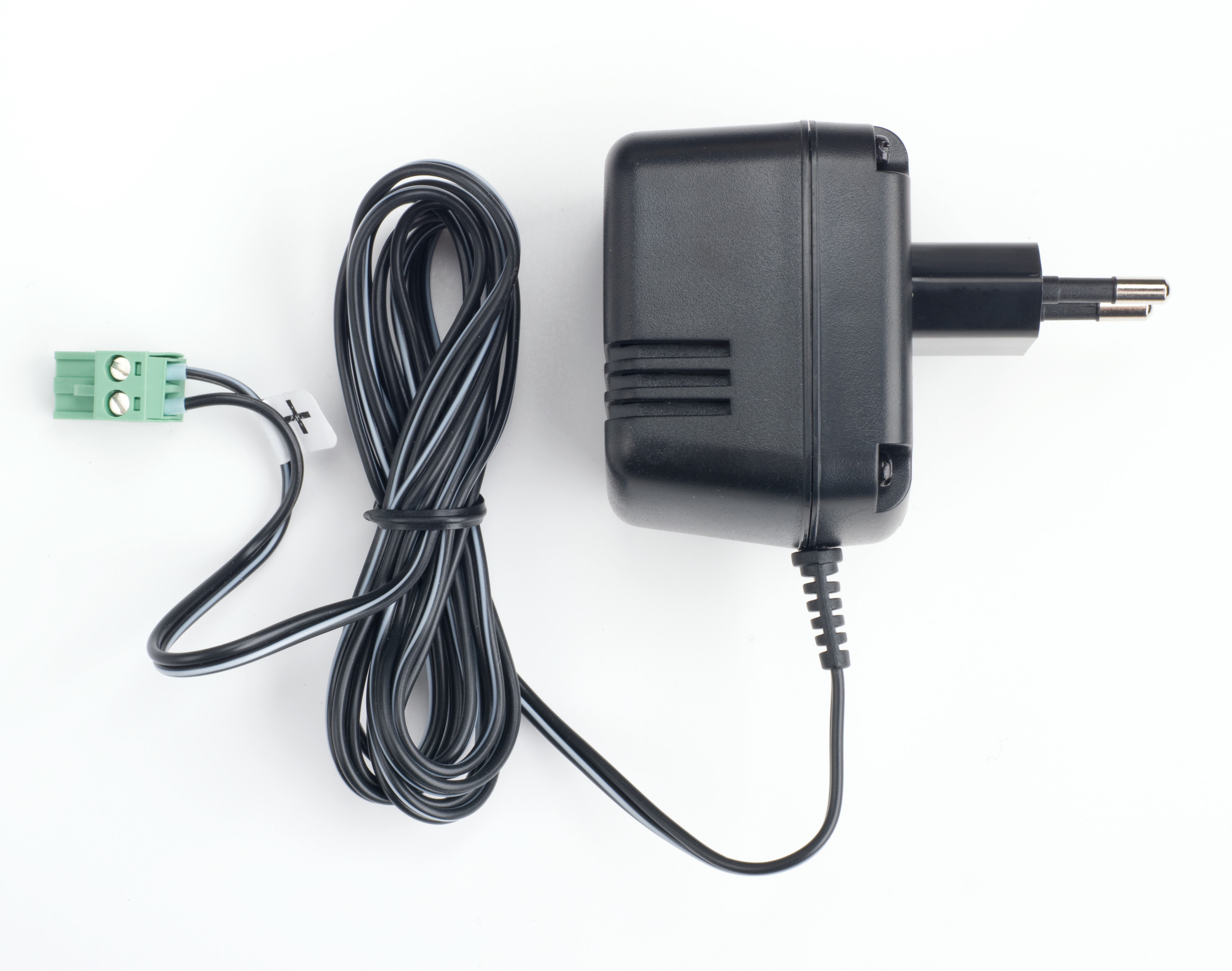

POWER.SUPPLY.2

Power over Ethernet (PoE, IEEE802.af, galvanisch getrennt

Varianten:

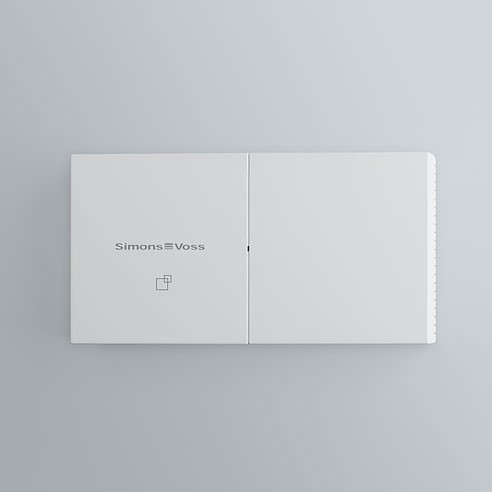

  • SI.GN2.ER
  • SI.GN2.ER.M (Mercury-Variante)

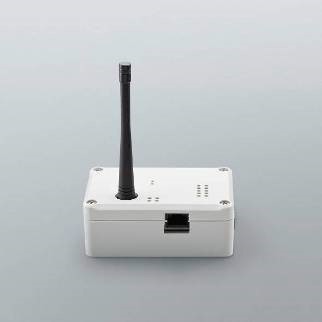

SI.GN.ER (Ethernet)

Technische Daten:

SI.GN2.ER

Allgemein

Maße

172 mm × 86 mm × 33 mm

Gewicht

ca. 100 g

Material

ABS-Kunststoff, UV-stabil

Farbe

Weiß (wie RAL 9016 "Verkehrsweiß")

Montage

  • horizontal
  • vertikal
  • Wandmontage möglich
  • integrierte Zugentlastung (3x)

Anschlüsse

  • RJ45 (Netzwerk/PoE)
  • Rundstecker Ø 5,5 mm, Ø Stift 2,0 mm (Stromversorgung)
  • Schraubklemmblock 2-pol, Aderdurchmesser 0,14 mm2 bis 1,5 mm2 (Stromversorgung für externe Anwendungen)
  • MCX-Buchse (Optionale externe Antenne)

Umgebung

Temperatur

  • Betrieb: -10 °C bis +55 °C
  • Lagerung: -20 °C bis +60 °C

Luftfeuchtigkeit

Max. 90% ohne Kondensation

Schutzklasse

IP20

Elektrik

Betriebsspannung

9 VDC bis 32 VDC (verpolungssicher) oder PoE nach IEEE 802.3af

Stromversorgung über PoE und Rundstecker gleichzeitig möglich: Rundstecker > 12 VDC → Rundstecker verwendet, Rundstecker < 12 VDC → PoE verwendet

Leistung

max. 3 W

Ausgang VOUT

3,0 VDC bis 3,3 VDC, max. 200 mA

Schnittstellen

RJ45

  • Netzwerkschnittstelle
  • 10T/100T
  • HP Auto_MDX
  • DHCP-Client (DHCP: on)
  • IPv4
  • Services:
    • TCP: 1x am Port 2101
    • UDP: 1x für Digi-Scan (OAM-Tool)
  • Webserver: Enable

868-MHz-Funk

WaveNet-Schnittstelle, Reichweite bis zu 30 m

Signalisierung

LED

RGB-LED (Gehäusemitte)

Software

Programmierung

via TCP/IP-Schnittstelle

Übertragungsmedien

Schnittstellen

Stromversorgung

Maße

  • 868 MHz
  • Ethernet
  • RJ45 (Netzwerk/PoE)
  • Rundstecker Ø 5,5 mm, Ø Stift 2,0 mm (Stromversorgung)
  • MCX-Buchse (optionale externe Antenne)

9 VDC bis 32 VDC oder PoE nach IEEE 802.3af, 3 W

Stromversorgung über PoE und Rundstecker gleichzeitig möglich: Rundstecker > 12 VDC → Rundstecker verwendet, Rundstecker < 12 VDC → PoE verwendet

172,1×85,9×32,8 mm

SI.GN.ER

Übertragungsmedien

Schnittstellen

Stromversorgung

Maße

  • 868 MHz
  • Ethernet
  • Anschlussklemmen für externes Steckernetzteil
  • RJ45 (Netzwerk/PoE)
  • FME-Buchse (Antenne)

9 VDC bis 24 VDC, min. 3 VA

98×64×40 mm bzw. 98×64×130 mm mit Antenne
