Technische gegevens - VDS-blokslot
VdS erkenningsnummers:
- Scherpschakelinrichting - G101160 - Klasse C
- Deactiveringseenheid - G101161 - Klasse C
- Blokslot functie - G102014 - Klasse C
Maatschets
Boorsjabloon: Scherpschakeleenheden en deactiveringseenheid
U kunt de tekening uitprinten voor gebruik als boorsjabloon.
OPMERKING
Controleer in uw printerinstellingen dat de afdruk niet op schaal is ingesteld. Gebruik ter controle de lijnen onder de tekeningen.
Behuizing | Afmetingen | 84,5 mm × 84,5 mm × 26 mm |
Kleur | Wit | |
Materiaal | S-B of ABS | |
Omgevingsvoorwaarden | Temperatuurbereik | -10 °C tot +55 °C |
Beschermingsklasse | VdS-milieuklasse II | |
Stroomverzorging | Bedrijfsspanning | 8 VDC tot 16 VDC |
Stroomverbruik per apparaat | max. 30 mA | |
Aansluitingen | Relais voor schakeluitgang | Duurstroom < 1 A |
Inschakelstroom < 1 A | ||
Schakelspanning < 40 VAC | ||
Schaltleistung < 30 W / 60 VA | ||
Dekselcontact (dranger) | ≤ 100 mA | |
< 30 VDC | ||
Reikwijdte van de transponder | Met externe antenne | 1 cm tot 3 cm |
Radio-emissies
23,5 kHz - 26,5 kHz | ≤ 18 dbµA / m (10 m afstand) |

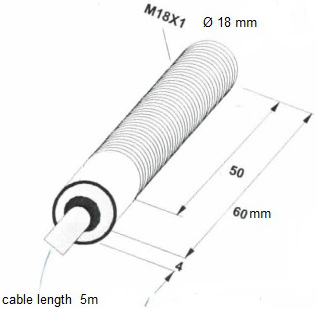

Externe antenne
