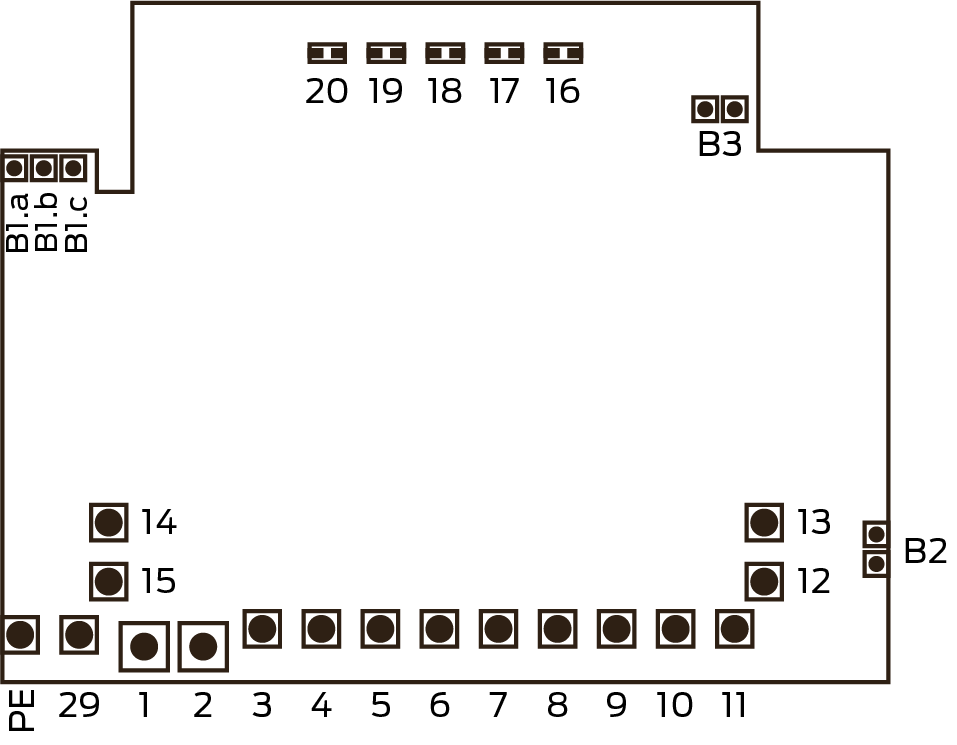

Aansluitingen van de master scherpschakelenheid - VDS-blokslot

PE

Aansluiting (aarding) voor kabelafscherming

1

Voedingsspanning (+V)

2

Voedingsspanning (aarde)

3

Ansluiting voor externe LED (+ anode, 5 V_DC met ingebouwde 100-Ω-weerstand)

4

Aansluiting voor externe LED (- kathode met ingebouwde 100-Ω-weerstand)

5

Potentiaalvrij wisselcontact om de installatie te schakelen (C=Common)

6

Potentiaalvrij wisselcontact om de installatie te schakelen (NC=Normally closed)

7

Potentiaalvrij wisselcontact om de installatie te schakelen (NO=No (Normally open)

8

Sabotagecontacten

9

10

11

12

Leiding voor scherpschakelcommando’s door slaves (optioneel)

13

• Leiding voor deactiveringsbewijzen (input)
• Indien op massa getrokken, is er geen scherp schakelen mogelijk (globale onderdrukking scherp schakelen, zie Globale onderdrukking van het scherp schakelen (optioneel)).
• Aansluiting van een contactanalyse van de dagschoot (optioneel)

14

Deactiveringscommando (output)

15

Massa (identiek met aansluiting 2)

16

Aansluiting voor externe antenne (groen)

17

Aansluiting voor externe antenne (blauw)

18

Aansluiting voor externe antenne (massa/afscherming)

19

Aansluiting voor externe antenne (rood)

20

Aansluiting voor externe antenne (geel)

29

Akoestisch bewijs van het scherp schakelen door de inbraakalarminstallatie (input)
