SmartRelais (G2): SREL.G2, SREL.W.G2, SREL2.G2.W - LSM 3.5 SP3 Basic

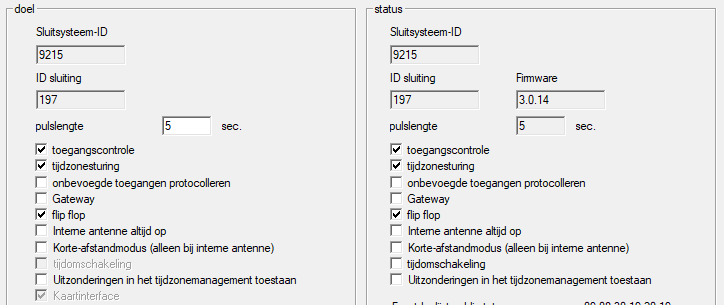

Deze registerkaart (Configuratie / data)is verdeeld in twee zijden:

  • de linkerzijde toont de gewenste status van het sluitelement (status) – d.w.z. de status die doelgericht is geconfigureerd in de LSM-software.
  • aan de rechterzijde is de actuele status van het sluitelement weergegeven (doel) – d.w.z. de status die het laatst geprogrammeerd is.

De volgende kenmerken kunnen afhankelijk van het type sluitelement geactiveerd worden.

  • Pulslengte
  • Hier geeft u de waarde voor de impulsduur van de schakelpuls in seconden aan. Deze waarde kan tussen 0,1 en 25,5 seconden liggen. Als u bijvoorbeeld 3 seconden aangeeft, wordt een deuropener 3 seconden lang vrijgeschakeld voordat hij weer sluit.
  • Toegangscontrole
  • ZK en ADV mogelijk. De laatste betreffende transponderactiveringen worden met datum en tijdstip opgeslagen.
  • Protocolleren van onbevoegde toegangspogingen
  • Enkel voor ZK en ADV: Gewoonlijk worden alle geautoriseerde activeringen van transponders geprotocolleerd. Indien gewenst is dat ook de poging geregistreerd wordt om een deur te openen met een onbevoegde transponder, moet deze optie worden gekozen.
  • Gateway
  • Het SmartRelais kan worden gebruikt als Gateway.
  • FlipFlop
  • De impulsmodus (default instelling) wordt uitgeschakeld, de duur van de impuls is niet meer van belang. Het SmartRelais verandert bij ingeschakelde FlipFlop-modus zijn toestand bij elke activering van een transponder van AAN naar UIT en omgekeerd. Deze modus is aanbevolen voor het in- of uitschakelen van licht of machines, e.d.
  • Bij een dergelijke installatie moet er eventueel op gelet worden dat de voedingseenheid en de deuropener geschikt zijn voor duurstroom.
  • Interne antenne altijd aan
  • Ook bij een aangesloten externe antenne wordt ook de interne antenne parallel verder gebruikt.
  • NFC-modus (alleen bij interne antenne)
  • De NFC-modus wordt geactiveerd.
  • Uitzonderingen in het tijdzonebeheer toestaan
  • Wanneer dit hokje is aangevinkt, zijn uitzonderingen in het tijdzonebeheer toegestaan.
  • Kaarteninterface
  • Deze optie is standaard geactiveerd voor alle G2 Smart Relais. De LSM legt eerst een dataset voor een actief sluitelement aan. Bij de programmering wordt dan gecontroleerd of het sluitelement een kaarteninterface heeft. Wordt er geen kaarteninterface gevonden, dan wordt het hokje van de LSM automatisch afgevinkt. U hoeft sinds LSM 3.3 niet meer aan te geven of u een actieve, dan wel een hybride SmartRelais G2 hebt.

OPMERKING

notice

Verandert u de instelling kaarteninterface met de hand, dan functioneert de automatische herkenning niet meer en worden er waarschuwingen afgegeven.

Via de button "Uitgebreide configuratie" kunnen sommige instellingen nauwkeuriger gemaakt worden:

  • Interface
  • Voor het gebruik als seriële poort kunt u hier het soort kaartlezer instellen dat het SmartRelais moet simuleren.
  • De beschikbare opties zijn:
    • Wiegand 33 bit
    • Wiegand 26 bit
    • Primion
    • Siemens
    • Kaba Benzing
    • Gantner Legic
    • Isgus
  • Externe zoemer / externe LED
  • Enkel bij SREL.ADV: Hier wordt aangegeven welke externe componentengroep is aangesloten. Het SmartRelais zorgt er in de FlipFlop-modus in ingeschakelde toestand voor dat een externe LED een continu signaal geeft, terwijl bij een aangesloten buzzer alleen iedere statusverandering met een kort akoestisch signaal wordt aangegeven.
  • Uitgangen inverteren
  • Via deze instellingen kunt u de relaisuitgang inverteren.
