Nätverk - Låscylinder (Z4) DoorMonitoring

Med DoorMonitoring-cylindern kan dörrstatusen skickas till LSM på några sekunder. Uppgifterna måste överföras via SimonsVoss WaveNet-nätverket

Närmare information om installation av WaveNet hittar du i WaveNet-handboken på SimonsVoss webbplats.

Installera hårdvara

Den enklaste installationen genonförs med en CentralNode och en LN.I.

  • WNM.CN.UR.IO: CentralNode med USB-anslutning till datorn och trådlöst gränssnitt för låsen.
  • WNM.LN.I: Nätverksknopplock för en TN4-cylinder för direkt nätverksuppkoppling
  1. En databas har skapats.
  2. Ett låsschema har skapats.
  3. En Door Monitoring-cylinder har skapats och programmerats.
  4. En transponder har skapats och programmerats med en behörighet för DM-cylindern.
  5. Central Node har anslutits till datorn via USB-kabel.
  6. Drivrutinerna för Central Node har installerats.
  7. Wave Net Manager är installerad.
  8. LSM är öppen.
  2. Starta Wavenet Manager (Nätverk > Wavenetmanager).

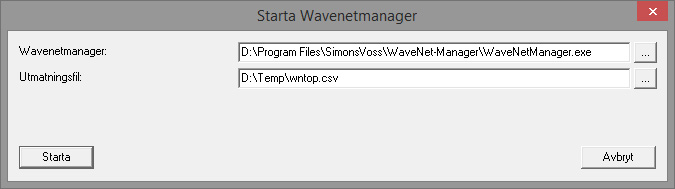

  3. Ställ in sökvägen för WaveNetManager.exe och utmaningsfilen.
  4. Klicka på [Starta].

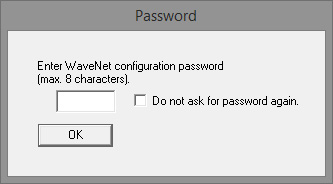

  6. Tilldela ett lösenord för WaveNet-komponenterna. Fortsätt med [OK].

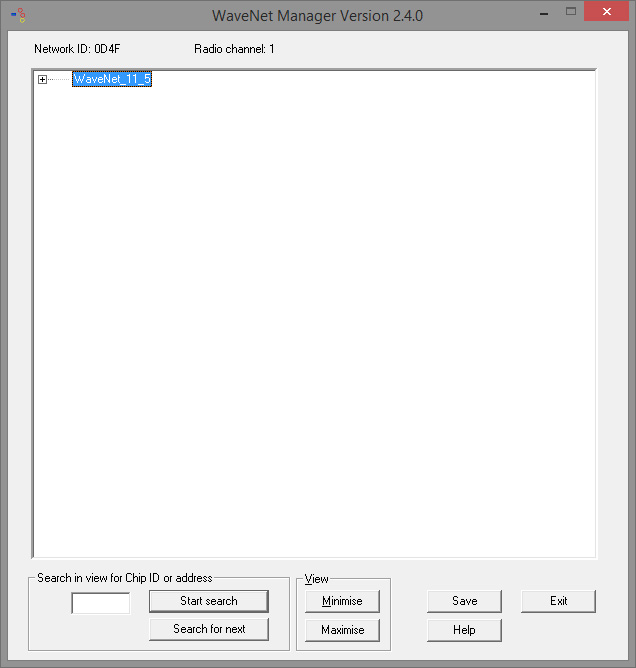

  7. WaveNet Manager startar.
  9. Starta administration genom att dubbelklicka på ”WaveNet_11_5” eller ”WaveNet_ 8_8”.
  10. Administrationen öppnas.

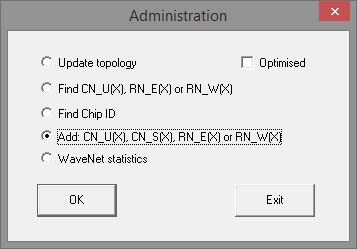

  12. Välj ”Lägg till CN_U(X), CN_S(X), RN_E(X) eller RN_W(X)”. Fortsätt med [OK].
  13. Ändra om nödvändigt radiofrekvensen. Fortsätt med [Ja].

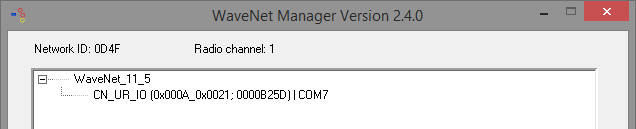

  14. Central Node är en del av topologin.
  16. Dubbelklicka på alternativet för Central Node.
  17. Administrationen för Central Node öppnas.

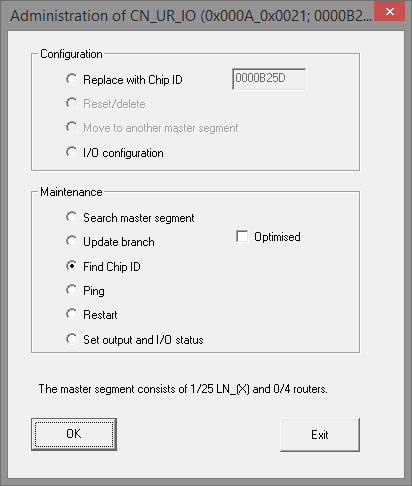

  19. Markera ”Sök efter chip-ID”. Fortsätt med [OK].
  20. Ange nätverkslockets chip-ID. Chipets ID finns på nätverkslockets kartong och på lockets insida. Fortsätt med [Starta].
  21. LN.I har tilldelats Central Node.
  22. [Spara] och [Avsluta].

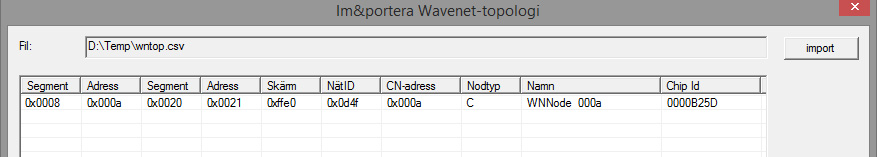

  23. Fönstret för import av topologin öppnas.
  25. Fortsätt med [OK].
  26. Dubbelklicka på cylindern i låsschemat. Cylinderns egenskaper öppnas.
  27. Öppna registret ”Dörr”.
  29. I området ”Programmeringsenhet” ska du ändra typen från Config Device till Wave Net-nod, så att programmeringsuppgifter kan genomföras via nätverket.
  30. Fortsätt med [Ta över] och [Avsluta].
  1. Nätverket har konfigurerats klart.
  2. Programmeringsuppgifter genomförs nu via Wavenet-noden.

Samlingsuppdrag

Programmera flera lås samtidigt via ”Samlingsuppdrag”.

  1. Klicka på ”Nätverk” och välj ”Samlingsuppdrag” » ”Wavenet-nod”.
  2. Markera de komponenter som ska programmeras.
  3. Klicka på [Konfigurera automatiskt].
  1. Programmeringsuppgifterna fördelas via nätverket.

Vidarebefordra statusändring

Vidarebefordran av statusändringen måste aktiveras för låsen.

  1. Klicka på ”Nätverk” i menyn och välj ”Hantera Wavenet”.

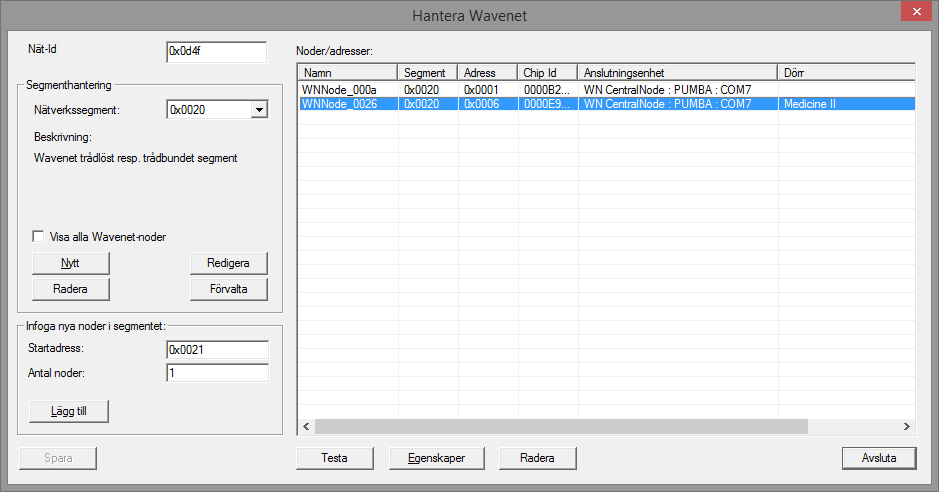

  3. Välj nätverkssegmentet med låset i segmenthanteringen.
  4. Markera låset och öppna [Egenskaper].

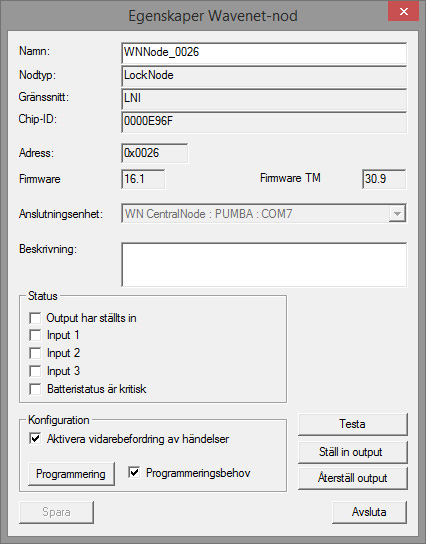

  6. I området ”Konfiguration” ska du markera ”Aktivera vidarebefordran av händelser”.
  7. Klicka på ”Programmera”.
  1. Vidarebefordran av händelser har konfigurerats.

Återställa/byta ut LockNode

Om DM-cylindern inte vidarebefordra statusändringarna till dörren automatiskt efter konfiguration och driftsättning kan LockNode vara felaktigt konfigurerad. Återställ i så fall LockNode. En LockNode kan även bytas ut på samma sätt.

  1. Låsschemat är öppet.
  2. I låsschemat visas spalten ”Nätverk”.
  1. Fastställ Wavenet-adressen till LockNode. För muspekaren över låsets ”W” och notera adressen.
  2. Starta Wavenet Manager (”Nätverk” > ”Wavenetmanager”)
  3. Klicka med höger musknapp på låset.
  4. Om Locknode ska återställas ska du välja ”Byt ut med chip-ID” och bibehålla det registrerade ID-numret.
  5. Om Locknode ska bytas ut ska du ange det nya chip-ID:et.
  6. Aktivera vidarebefordran av händelser via ”Nätverk” » ”Hantera Wavenet”.
  7. Välj segmentet med LN.I och öppna [Egenskaper].
  9. Markera ”Aktivera vidarebefordran av händelser”.
  10. Klicka på [Ta över].
  11. Klicka på [Programmera].
