Netværk - Låsecylinder (Z4) DoorMonitoring

Med DoorMonitoring-cylinderen kan dørtilstanden lynhurtigt sendes til LSM. Informationerne overføres via SimonsVoss WaveNet-netværket

Detaljerede informationer om WaveNet-installationen findes i WaveNet-manualen på SimonsVoss-hjemmesiden

Installer hardware

Det er nemmest at gennemføre installationen med CentralNode og LN.I

  • WNM.CN.UR.IO: CentralNode med USB-forbindelse til pc’en og radiogrænseflade til aflåsningerne
  • WNM.LN.I: Netværks-knopkappe til en TN4 cylinder til direkte netopkobling
  1. Der er oprettet en database
  2. Der er oprettet en låseplan
  3. Der er oprettet og programmeret en Door Monitoring-cylinder
  4. Der er oprettet en transponder, som er programmeret med en berettigelse til DM-cylinderen
  5. Central Node er tilsluttet til pc’en med USB-kabel
  6. Driverne til Central Node er installeret
  7. Wave Net Manager er installeret
  8. LSM er åbnet
  2. Start Wavenet Manager (netværk > Wavenetmanager)
  3. Indstil stien for WaveNetManager.exe og output-filen
  4. Klik på [Start]

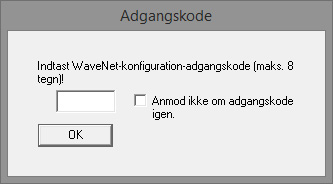

  6. Tildel et password til WaveNet-komponenterne. Fortsæt med [OK]

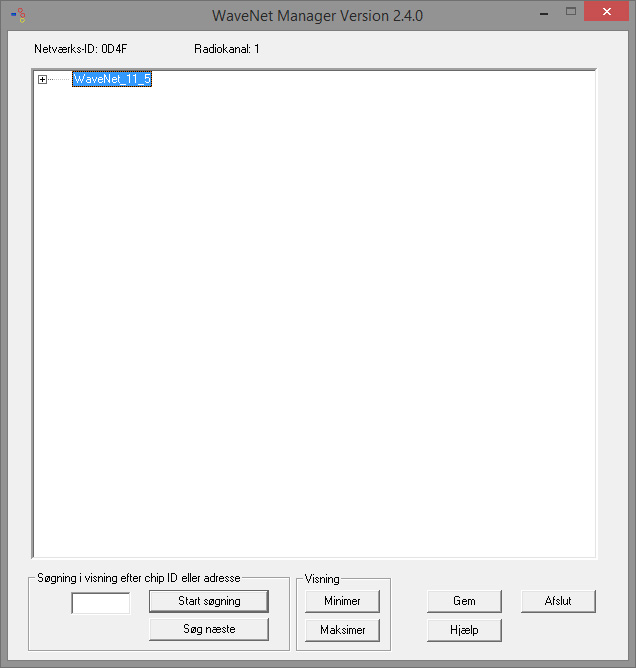

  7. WaveNet Manageren startes
  9. Start administrationen med ved at dobbeltklikke på „WaveNet_11_5“ eller „WaveNet_ 8_8“
  10. Administrationen åbnes

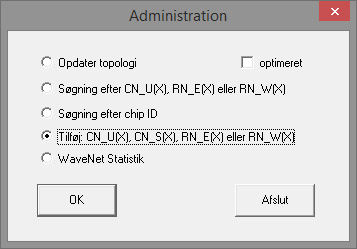

  12. Vælg "Tilføj CN_U(X), CN_S(X), RN_E(X) eller RN_W(X)". Fortsæt med [OK]
  13. Foretag en ændring af radiofrekvensen, hvis det er nødvendigt. Fortsæt med [Ja]

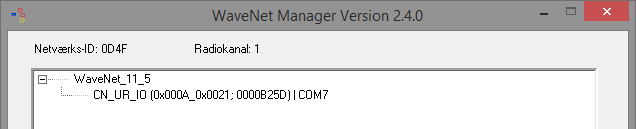

  14. Central Node er en del af topologien
  16. Dobbeltklik på posten for Central Node

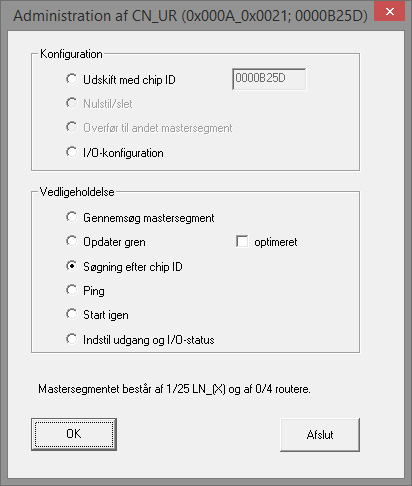

  17. Administrationen for Central Node åbnes
  19. Marker "Søg efter chip ID". Fortsæt med [OK]
  20. Indtast netværkskappens chip ID. Chip ID'en står på netværkskappens kasse og på kappeindersiden. Fortsæt med [Start]
  21. LN.I er tildelt Central Node
  22. [Gem] og [Afslut]

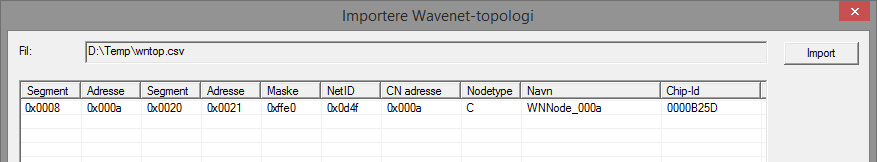

  23. Skærmbilledet til import af topologien åbnes
  25. Fortsæt med [OK]
  26. Dobbeltklik på cylinderen i låseplanen. Dermed åbnes cylinderens egenskaber
  27. Åbn rubrikken "Dør"
  29. Foretag i området " Programmeringsværktøj" en ændring af typen for Config Device til Wave Net-knude, for at der udføres programmeringsopgaver via netværket
  30. Fortsæt med [Anvend] og [Afslut]
  1. Indretningen af netværket er færdig
  2. Nu gennemføres programmeringsopgaver via Wavenet-knuden

Samlede ordrer

Programmer flere aflåsninger samtidig via "Samlede ordrer"

  1. Klik på "Netværk", og vælg "Samlede ordrer" » "Wavenet-knude"
  2. Marker de komponenter, der skal programmeres
  3. Klik på [Konfigurer automatisk]
  1. Programmeringsopgaverne fordeles via netværket

Videresend tilstandsændring

Videresendelsen af tilstandsændringerne skal aktiveres for aflåsningerne

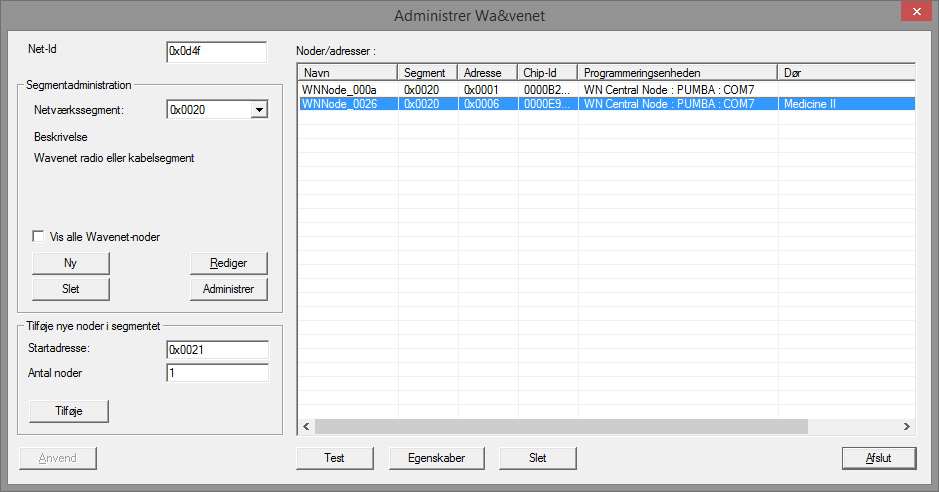

  1. Klik på "Netværk” i menuen, og vælg "Administrer Wavenet"
  3. Vælg netværkssegmentet med aflåsningen i segmentadministrationen

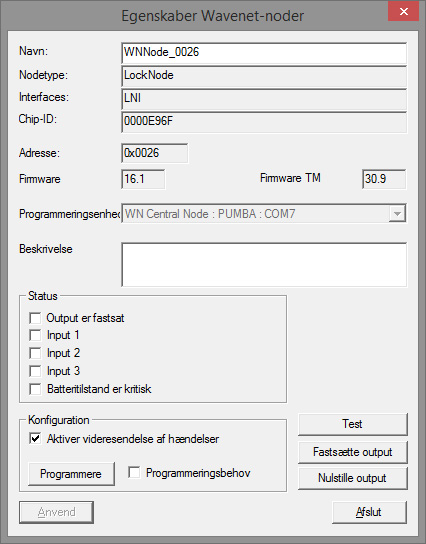

  4. Marker aflåsningen, og åbn [Egenskaber]
  6. Marker "Aktiver videresendelse af hændelserne" i området "Konfiguration”
  7. Klik på "Programmer"
  1. Videresendelsen af hændelserne er indstillet

Nulstil / erstat LockNode

Hvis DM-cylinderen efter konfigurationen og efter ibrugtagningen ikke automatisk videresender tilstandsændringerne til døren, kan LockNode være konfigureret forkert. I det tilfælde skal LockNode nulstilles. LockNode kan også erstattes med den samme procedure.

  1. Låseplanen er åbnet
  2. I låseplanen ses kolonnen "Netværk"
  1. Find Wavenet-adressen til LockNode. Bevæg musen hen på aflåsningens "W", og noter adressen
  2. Åbn Wavenet-manageren via "Netværk" » "Wavenetmanager"
  3. Klik på aflåsningen med den højre musetast
  4. Hvis Locknode skal nulstilles, så vælg "Erstat med chip-ID", og behold den indførte ID
  5. Hvis Locknode skal erstattes, så indfør den nye chip-ID
  6. Aktiver hændelsesvideresendelsen via "Netværk" » "Administrer Wavenet"
  7. Vælg segmentet med LN.I, og åbn [Egenskaber]
  9. Marker "Aktiver videresendelse af hændelserne"
  10. Klik på [Anvend]
  11. Klik på [Programmer]
