Cylinder - Låscylinder (Z4) DoorMonitoring

Cylinderns egenskaper kan ställas in så exakt att dörren beter sig precis som du önskar.

Förutsättningar

• LSM-programmet är öppet.
• Minst en cylinder har skapats i låsschemat.
• Du ser låsschemamatrisen på bildskärmen.

Dubbelklicka på cylindern i vyn med låsschemat.

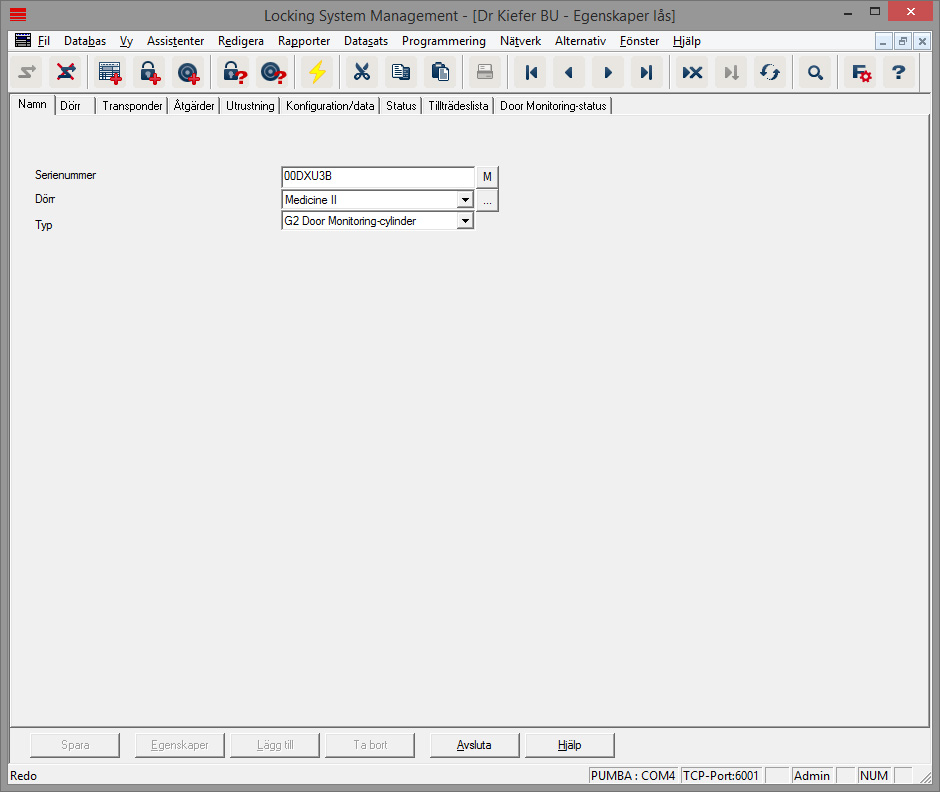

Namn

Cylinderns egenskaper öppnas. Du ser registerfliken ”Namn”.

• Du ser namnet på dörren. Om nödvändigt kan du ändra namnet genom att klicka på namnfältet.
• Med hjälp av serienumret kan du entydigt tilldela cylindern. Numret är sparat i elektroniken och graverat på cylindern.
• Av typen framgår vilken låstyp det handlar om.

Dörr

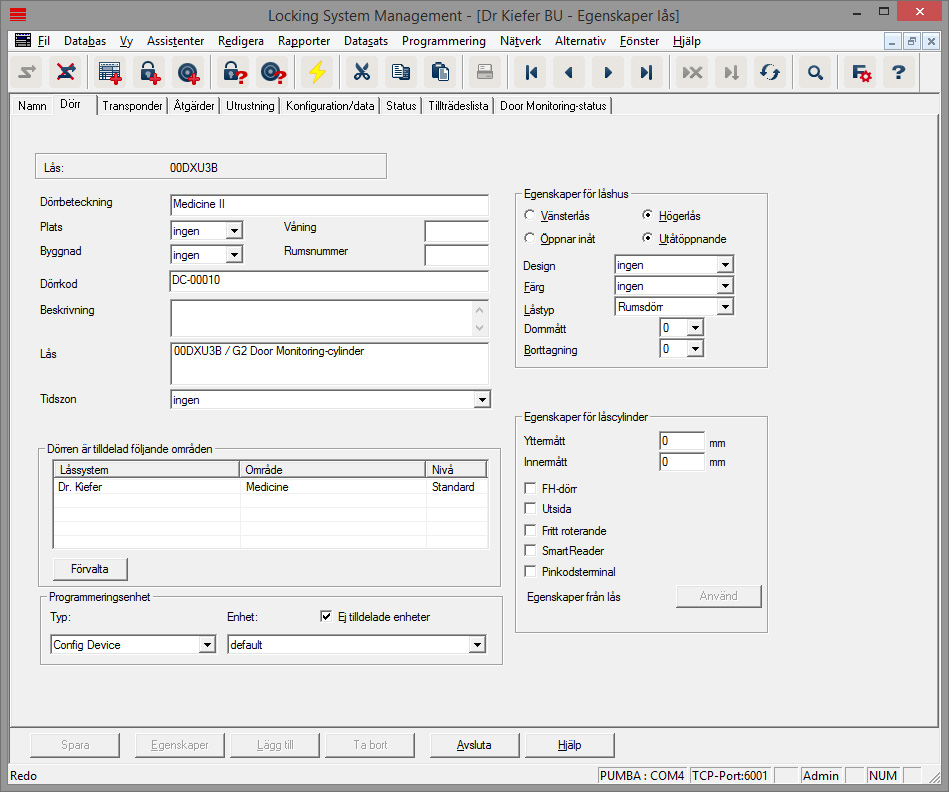

I registret ”Dörr” visas dörrens uppgifter

• Lås: Låsets ID-nummer
• Dörrbeteckning: Dörrens namn
• Plats: Om en plats har skapats kan man välja den här
• Byggnad: Om en byggnad har skapats kan man välja den här
• Våning: Den våning där dörren befinner sig
• Rumsnummer: Rumsnumrets beteckning
• Dörrkod: Dörrens ID genereras automatiskt
• Beskrivning: Fält för extra information
• Lås: Lås som är tilldelade dörren
• Tidszon: Lista på de tidszonsscheman som kan tilldelas dörren. Detta ger specifika personer behörighet till dörren endast under vissa tider.
• Områden: Information om låssystemet, området och nivån.
• Programmeringsenhet: På vilket sätt programmeras låset?
• Config Device: Stationär programmeringsenhet, t.ex. SmartCD.
• Lock Node: Nätverksmodul. Monterad infällt intill dörren.
• Wavenet-nod: Central Node eller Router Node i kombination med en intern nätverksmodul (LN.I). På LN.I är nätverkskortet integrerat i knopplocket.
• Dörrattribut för instickslås: Detaljerad information om låset.
• Dörrattribut för låscylinder: Detaljerad information om cylindern.

Transponder

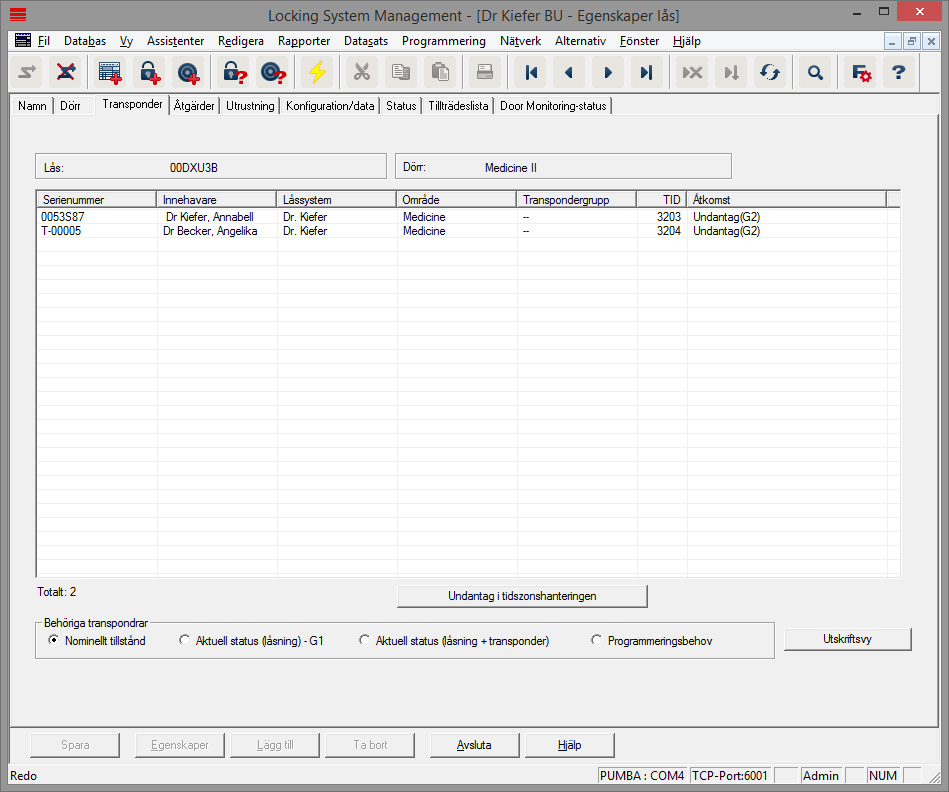

Registret ”Transponder” innehåller de behöriga transpondrarna

Åtgärder

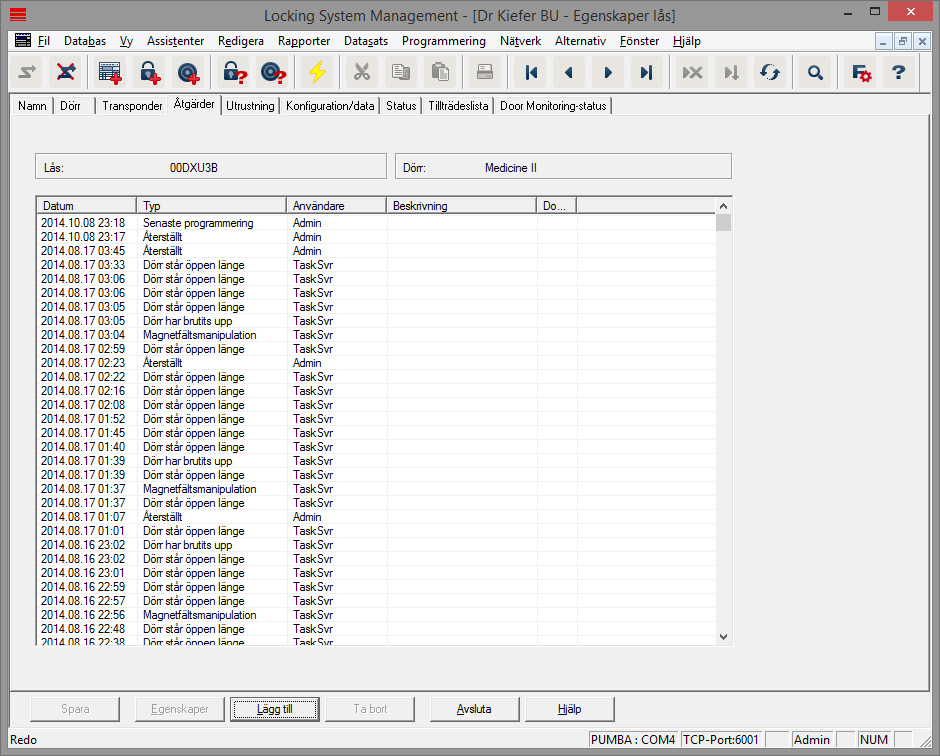

Registret ”Åtgärder” innehåller de genomförda programmeringarna.

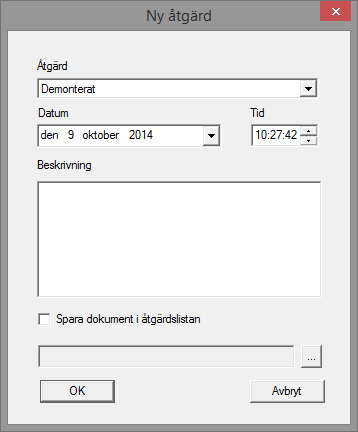

Du kan logga fler åtgärder med [lägg till]. Välj olika åtgärder i rullgardinsmenyn.

• Demonterat
• Utbytt
• Inbyggt
• Sista batteribyte
• Planerat batteribyte

Utrustning

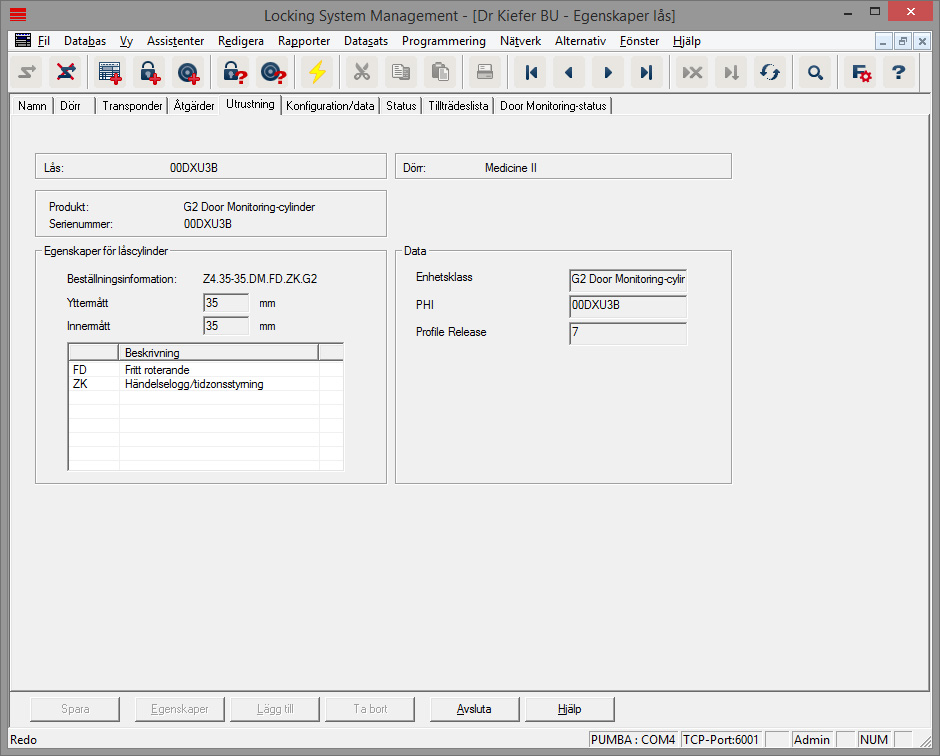

I registret ”Utrustning” visas detaljerad information om låset.

• Lås: Cylinderns serienummer. I regel är detta PHI-numret. Alternativt kan du ange ett eget serienummer.
• Dörr: Dörrnamn
• Beställningsinformation: Låsets artikelnummer
• Yttermått: Längd på cylindern från cylinderskruvens gänga till profilcylinderns ytterkant.
• Innermått: Längd på cylindern från cylinderskruvens gänga till profilcylinderns innerkant.
• Beroende på låstyp innehåller tabellen ytterligare uppgifter
• Enhetsklass: Uppgift om låsets klass
• PHI: Physical Hardware Identifier. Komponentens entydiga ID-nummer
• Profile Release: Version på profilen

Konfiguration/data

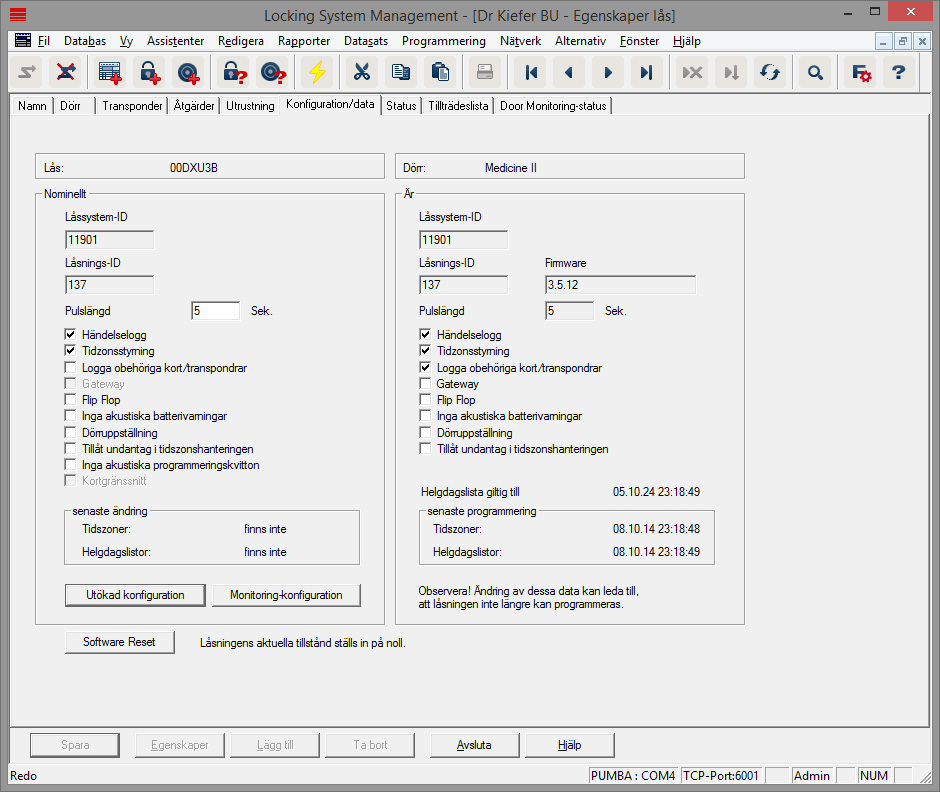

I registret ”Konfiguration/Data” konfigureras låset.

• Du ser två områden: ett med aktuella och ett med nominella data. I det nominella området kan du ställa in hur komponenterna ska bete sig. Så fort du har programmerat ändringarna är båda områdena identiska.
• Pulslängd: Hur länge ska cylindern koppla in? 1–25 sek.
• Tillträdeskontroll: Cylindern sparar vilka transpondrar som har aktiverats när. Kräver alternativet .ZK
• Tidzonsstyrning: Vissa användare kan öppna dörren endast vid vissa tider. Kräver alternativet .ZK
• Logga oberättigade tillträdesförsök: Cylindern sparar om någon försöker öppna dörren utan att ha lämplig behörighet.
• Flip Flop: Cylindern kopplar in permanent vid en behörighet, tills ytterligare en behörighet sker. När FF-läget har valts måste regelövervakningen på Door Monitoring-cylindern vara avaktiverad. Regelpositionen visas endast korrekt när FF är avaktiverat
• Inga akustiska batterivarningar: Cylindern avger ingen ljudsignal när batteriet måste bytas.
• Tidsomkoppling: Cylindern kopplar till och från automatiskt/manuellt vid en specifik tidpunkt. Det exakta beteendet ställs in under ”Utökad konfiguration”. När tidsomkopplingen har valts måste regelövervakningen på Door Monitoring-cylindern vara avaktiverad. Regelpositionen visas endast korrekt utan tidsomkoppling.
• Tillåta undantag i tidszonshanteringen (fr.o.m. LSM Business): Det går att ställa in undantag i tidszonshanteringen
• Inga akustiska programmeringskvitteringar: Cylindern avger inga ljudsignaler under programmeringen.
• Kortgränssnitt: Om en kortläsare är installerad på cylindern kan funktionen avaktiveras här.
• Utökad konfiguration: Här kan du ställa in tidsomkopplingens beteende. Alternativen blir tillgängliga när ett tidszonsschema har skapats.
• Automatisk inkoppling: Låset kopplar in automatiskt under de inställda tiderna.
• Manuell inkoppling: Låset förblir urkopplat vid den inställda tiden. När en transponder aktiverats kopplar låset till permanent.
• Automatisk urkoppling: Låset kopplar ur automatiskt vid de inställda tiderna.
• Manuell urkoppling: Låset förblir inkopplat vid den inställda tiden. Efter en behörighet kopplar låset till permanent.
• Transponder alltid aktiv: Medan låset är inkopplat kan de behöriga identifieringsmedierna fortfarande låsa.
• Transponder aktiv endast om urkopplat: Medan låset är inkopplat kan de behöriga identifieringsmedierna inte låsa.
• Software Reset: Programvaran återställs till det aktuella läget för att man till exempel ska kunna programmera en ej ofullständigt programmerad komponent.

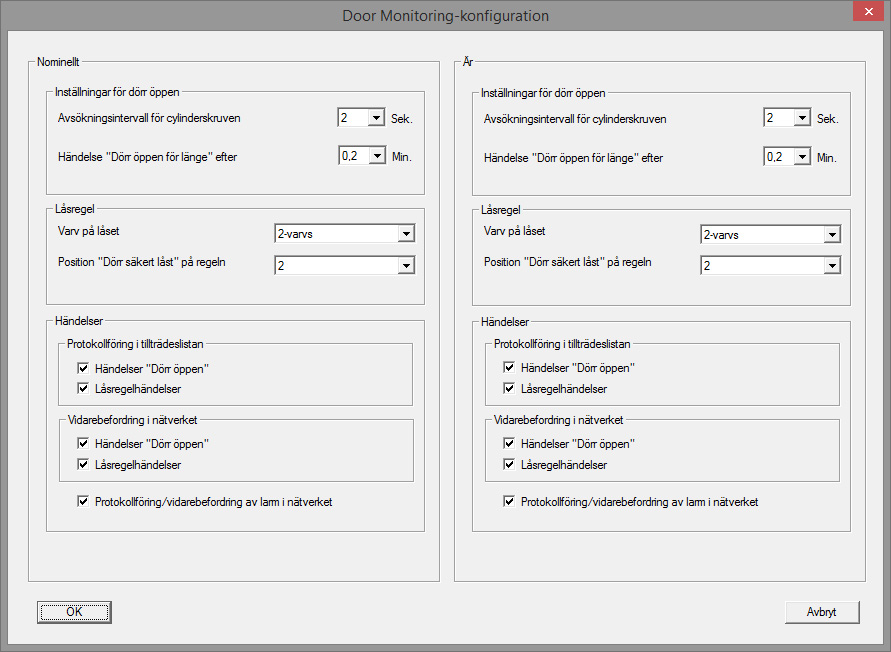

Monitoring-konfiguration

INFO

Monitoring-konfigurationen har en direkt inverkan på cylinderns strömförbrukning.

Ju kortare avkänningsintervallet för cylinderskruven har ställts in, desto större är strömförbrukningen.

INFO

Ändringar av Door Monitoring-konfigurationen börjar inte gälla förrän cylindern har programmerats.

• Avkänningsintervall för cylinderskruven: Sensorn i cylinderskruven känner av magnetfältet i inställbara intervall. Ju mindre avkänningsintervallet ställs in, desto fullständigare blir övervakningen, men strömförbrukningen hos cylindern ökar. En bra kompromiss mellan dörrövervakning och strömförbrukning ligger på 2–3 sekunder. Om dörröppningen inte ska registreras, kan funktionen även avaktiveras. Inställning: från
• Händelse ”Dörr öppen för länge” efter: Efter den inställda tiden skickas ett meddelande till LSM.
• Varv på låset: Beroende på lås åker regeln ut fullständigt efter ett eller flera varv och dörren låser därmed säkert. I denna menypunkt kan varven ställas in.

• INFO



  På .AP2 antipanikcylindern övervakas inte regelpositionen.

  Välj varv ”från” för .AP2-cylindern.

  Välj ”från” som position för säkert låst dörr på .AP2-cylindern.
• Loggning av tillträdeslista: Här kan du ställa in om ”dörr öppen” och låsregelhändelser ska sparas i tillträdeslistan.
• Vidarebefordran i nätverket: Här kan du ställa in om ”dörr öppen” och låsregelhändelser ska överföras till LSM via WaveNet-nätverket.
• Loggning/vidarebefordran av larm i nätverket: Här kan du ställa in om larm ska överföras till LSM via WaveNet-nätverket. Vidarebefordran måste ställas in även för LN.I via ”Nätverk” » ”Hantera Wavenet”. De larm som överförs är följande:
• Dörr öppen för länge
• Manipulationsförsök
• Dörren öppnas även om den räknas som låst eller säkert låst.

INFO

Om händelserna inte loggas i tillträdeslistan kan man i efterhand inte fastställa vem som har beträtt en dörr.

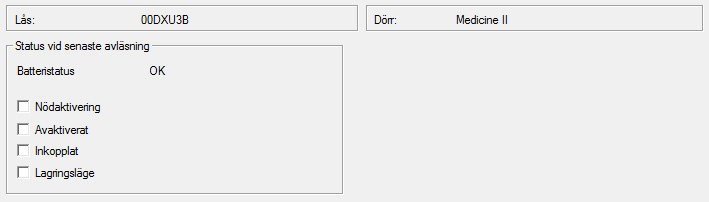

Status

I registret ”Status” visas den senast avlästa statusen hos låset.

• Batteristatus: Här visas om batterierna måste bytas ut.
• Nödaktivering: Cylindern har kopplats in via programvaran genom en nödöppning.
• Avaktiverad: Cylindern är avaktiverad. Cylindern kopplar inte in även om transpondern har lämplig behörighet.
• Inkopplad: Cylindern är inkopplad.
• Lagringsläge: Batterierna har laddat ur mer än den andra varningsnivån och cylindern befinner sig i lagringsläge. Med en G2-batteribytestransponder upphävs läget i 30 sekunder. Under denna tid kan cylindern öppnas med en behörig transponder.

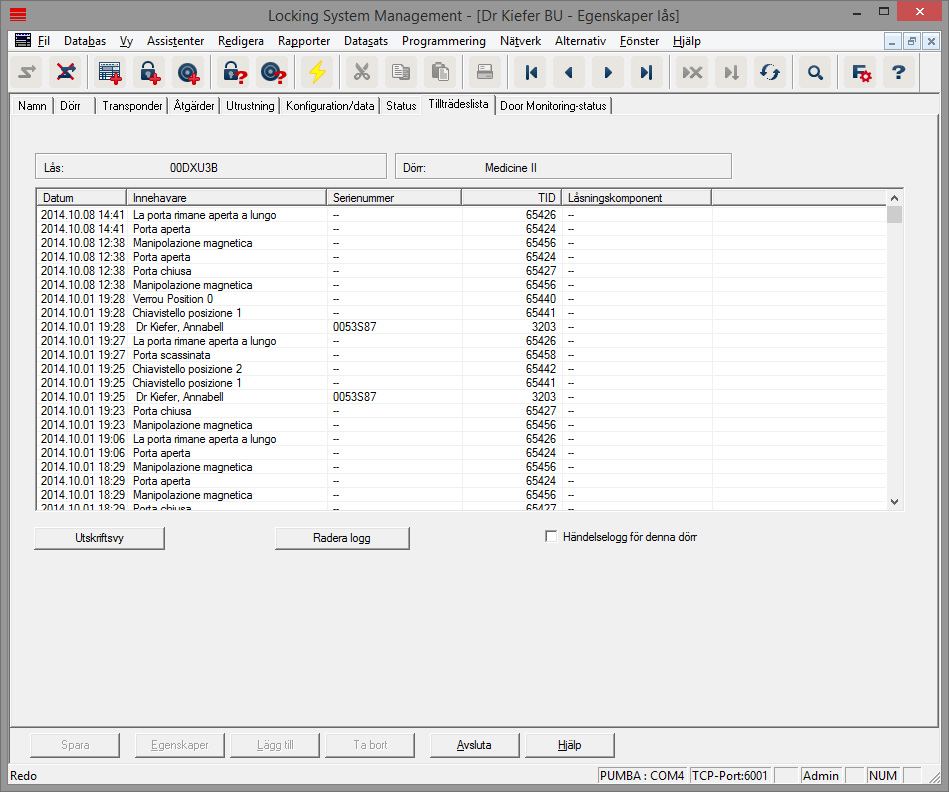

Tillträdeslista

Lås med alternativet .ZK sparar behörigheterna med datum, tid, namn, serienummer och transponder-ID.

Tillträdeslista för dörr: Om flera lås är installerade på dörren kan tillträdena till alla lås visas.

Tryck på [Utskriftsvy] för att exportera tillträdeslistan. Från utskriftsvyn kan man skriva ut eller exportera tillträdeslistan. Möjliga format:
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC, XML

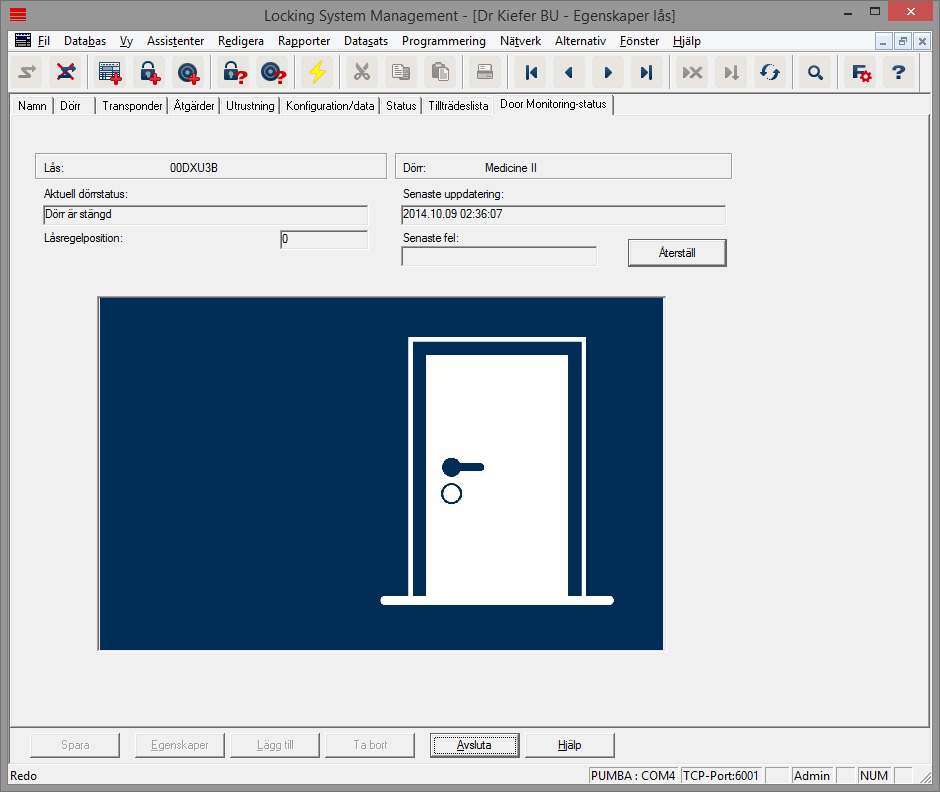

Door Monitoring-status

I registret ”Door Monitoring-status” visas den senast avlästa statusen hos låset. Statusen kan läsas av på två olika sätt
- Automatiskt via en LN.I när en ändring sker

eller

- Manuellt via ”Programmering” » Läs av lås

• Aktuell dörrstatus:
• Dörr öppen för länge
• Dörr öppen
• Dörr stängd
• Dörren låst
• Dörr säkert låst
• Låsregelposition: Position på regeln 0-4, beroende på varv i låset.
• Senaste fel:
• Ej definierad status på dörren.
• Dörr öppen för länge
• Cylinderskruven har manipulerats (avlägsnats).
• Manipulation av magnetfält (magnetfältet på cylinderskruven är för stort).
• Dörren har öppnats med våld (dörren har öppnats trots att den är låst).
• Återställ: Felmeddelanden måste återställas manuellt.
