Indikeringar - Låscylinder (Z4) DoorMonitoring

Den viktigaste informationen för ditt låssystem kan visas direkt i låsschemat. Dörrstatusen i DM-cylindern kan visas direkt i låsschemat.

Denna vy är endast meningsfull om DM-cylindern är uppkopplad online.
Om en trådlös nod (LockNode) är defekt, identifierar systemet detta först när cylindern aktiveras av LSM (avläsning, omprogrammering). Därför är det meningsfullt att kontrollera Wavenet-nätverkets status.
Cylindern överför varje statusändring till LSM (LSM Basic Online) resp. CommNode-servern (Business/Professional) i realtid. Om LSM avslutas sparas den aktuellt visade statusen.
Om en dörrstatus ändras medan LSM är stängd (Basic) eller om CommNode-servern stoppas (Business/Professional), registreras denna ändring inte av systemet. Korrekt status visas i detta fall först när en statusändring genomförts på dörren.

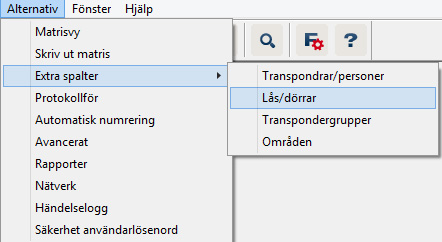

I menyraden ska du klicka på ”Alternativ” > ”Extra spalter” > ”Lås/Dörrar”.

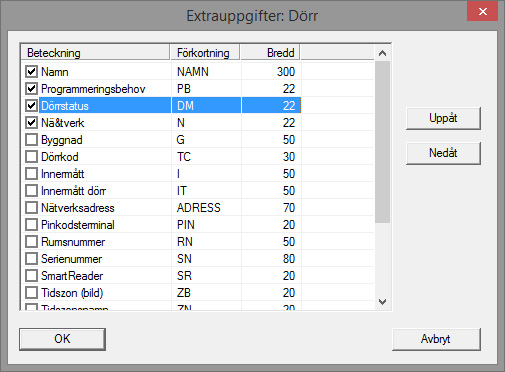

Välj ”Nätverk” och ”Dörrstatus”.
Ändra ordningsföljden i listan genom att klicka på [Uppåt] och [Nedåt].

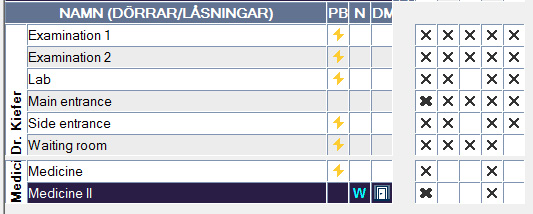

Nätverksanslutningen och dörrstatusen visas nu i låsschemat.

Matrisvy

Dörrstatusarna visas i matrisen med hjälp av olika symboler.

Door Monitoring-symboler i matrisen
Symbol	Status	Information
	Säkert låst	Dörren är låst och medbringaren har vridits till inställningen [säkert låst].
	Låst	Dörren är låst och medbringaren har vridits mindre än till inställningen [säkert låst].
	Stängd	Dörren är stängd och regeln har åkt tillbaka.
	Öppen	Dörren öppen.
	Felmeddelande – odefinierad status/odefinierad varning/odefinierat larm	Denna symbol har olika innebörd: Dörren öppen för länge. Cylinderskruven har manipulerats (reagerar inte längre, har avlägsnats). Magnetfältsmanipulation (magnetfältet på cylinderskruven är för stort). Dörren har öppnats med våld (dörren har öppnats trots att den är låst).
	Okänd status	Odefinierad status – statusen är okänd på grund av ett fel resp. en ologisk ändring av statusen.

Okänd status

Symbolen ”okänd status” och larmsymbolen ändras inte automatiskt när orsaken till felet har åtgärdats (med undantag för ”Dörr öppen för länge”, som inte försvinner när dörren stängs). Larmet måste återställas.

Felmeddelande	Åtgärd
Ej definierad status på dörren.	Dörren måste öppnas och stängas igen. Cylindern identifierar statusen och skickar denna till LSM.
Dörr öppen för länge	Stäng dörren.
Cylinderskruven har manipulerats (avlägsnats).	Kontrollera cylinderskruven. Kvittera felet när det har åtgärdats, se kapitel Cylinder
Manipulation av magnetfält (magnetfältet på cylinderskruven är för stort).	Kontrollera dörren. Kvittera fel, se kapitel Cylinder.
Dörren har öppnats med våld (dörren har öppnats trots att den är låst).	Kontrollera dörren. Kvittera felet.
