Funktionstest - Låsecylinder (Z4) DoorMonitoring

Med funktionstesten kontrolleres den komplette kommunikationskæde fra sensorer til LSM'en.

Følgende tests skal gennemføres

  1. Låseplanen er åbnet
  2. DM-cylinderen er integreret i SimonsVoss-netværket (WaveNet)
  3. Door Monitoring-status vises i låseplanen
    - eller -
  4. cylinderens egenskaber - Register " Door Monitoring Status" er åbnet
  5. De enkelte testresultater kan kontrolleres i LSM'en.
  1. Åbne døren
  2. Lukke døren
  3. Drej medbringeren en omgang » aflåse. Alt afhængigt af låsens antal omdrejninger gentages dette, indtil rigelen er ført fuldstændigt ud.
  4. Drej medbringeren en omgang » låse op. Alt afhængigt af låsens antal omdrejninger gentages dette, indtil rigelen er ført fuldstændigt ind.
  5. Åbne døren
  6. Lad døren stå åben, indtil "Døren for længe åben"-meldingen vises.

Kalibreringsværktøj

Denne offline test af cylinderen sker via et separat kalibreringsværktøj og egner sig, når DoorMonitoring cylinderen er oprettet eller drives offline, eller den er del af fejlsøgningen, hvis status ikke vises eller vises med fejl i onlinetesten.

Vi anbefaler kalibreringsværktøjet når

  • Door Monitoring cylinderen ikke er netværkskoblet. I dette tilfælde kan ændringer i status kontrolleres med værktøjet.
  • Door Monitoring cylinderen indstilles af en person. I dette tilfælde kan ændringer i status ikke kontrolleres direkte i LSM.
  • Funktionen i Door Monitoring cylinderen skal kontrolleres for fejlsøgning

Kalibreringsværktøjet installeres på en ekstern PC og er tilknyttet LSM Mobile. Der kræves et programmeringsværktøj, der er tilsluttet PC'en.

Installere kalibreringsværktøj

Installer kalibreringsværktøjet på en mobil computer, for at testen af cylinderen kan ske ved døren

Læg LSM-Software-CD'en ind og start installationsproceduren (DMCalibrate_3_x_xx.exe)

Følg anvisningerne fra installationsassistenten

Eksportere konfiguration

  1. Door Monitoring cylinderen er anlagt i låseplanen og programmeret
  2. Kalibreringsværktøjet er installeret på en ekstern mobil computer
  3. Der er tilsluttet et programmeringsværktøj SmartCD.G2
  1. Start softwaren "DM Calibrate"
  2. Konfigurationsdata fra Door Monitoring cylinderen eksporteres analogt til LSM Mobile
  4. Klik på "Fil" i menuen

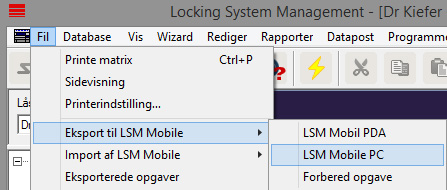

  5. Vælg "Eksport til LSM Mobile" » "LSM Mobile PC"

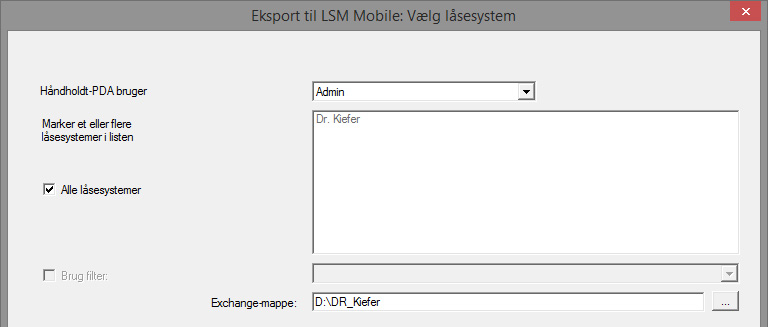

  7. Vælg låseanlægget
  8. Angiv den mappe, hvor programmeringsopgaverne skal gemmes

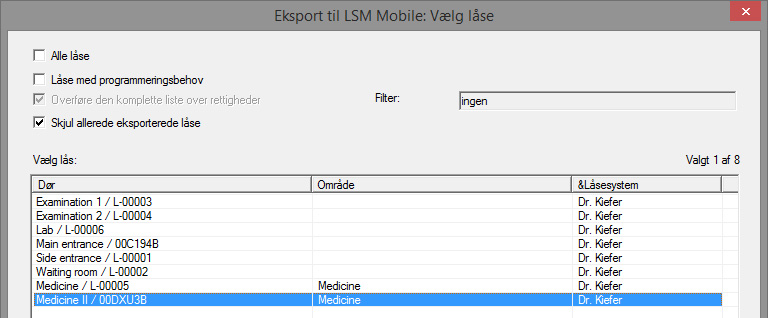

  10. Marker de lukninger, der skal eksporteres

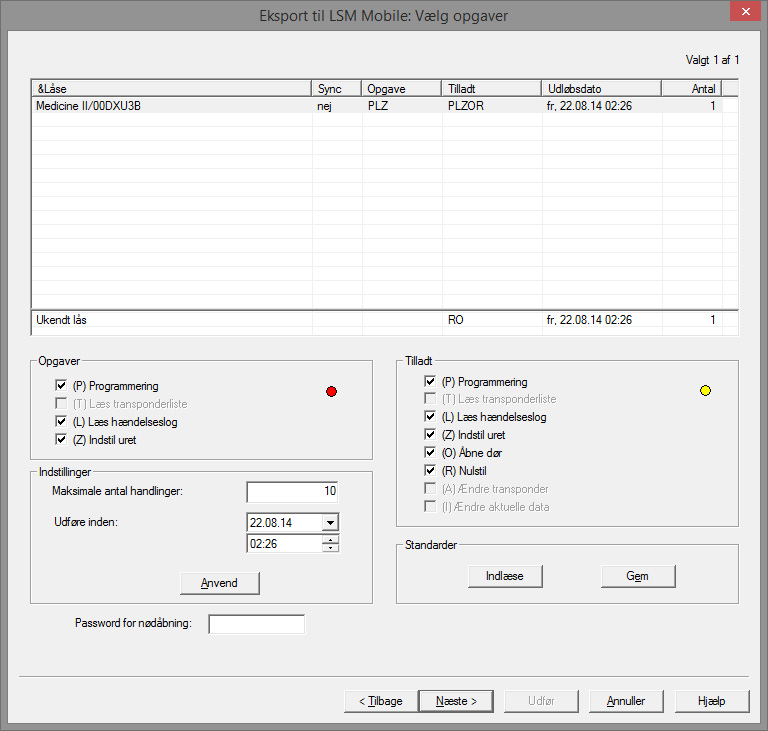

  12. Marker de tilladte handlinger og opgaver
  13. Marker lukningerne og forhøj "Maksimale antal gennemførsler". Værdien skal ligge mellem 1-10
  14. Følg de næste trin
  15. Efter at opgaverne er gemt, kopieres mappen til den mobile computer
  16. Tilslut SmartCD til den mobile computer
  17. Start programmet "DM Calibrate" på den mobile computer

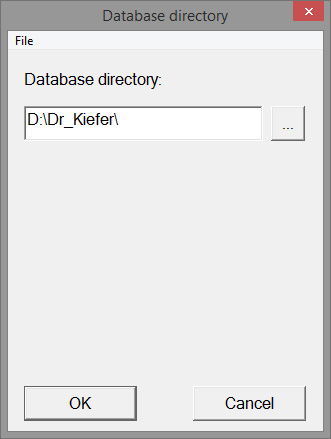

  19. Vælg mappen med programmeringsopgaverne

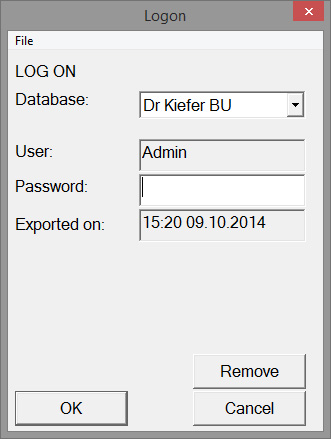

  21. Log ind med database-password

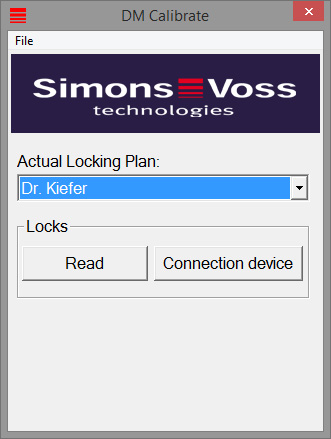

  23. Klik på [Tilslutningsenhed]

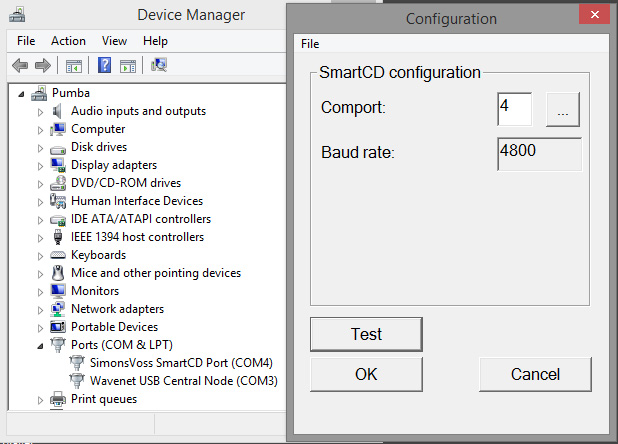

  25. Registrer Comporten
  27. Klik på [Udlæse]

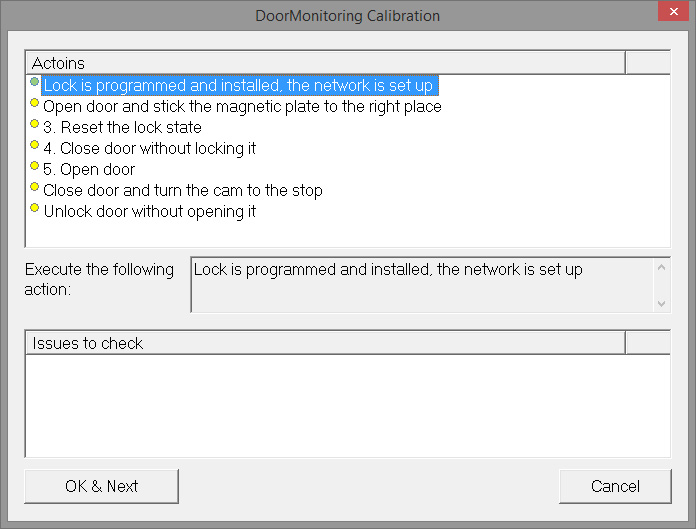

  28. Menuen med kalibreringstrinene vises
  30. Følg de trinvise anvisninger og bekræft med [OK & Fortsæt]
  32. Så snart alle handlinger er gennemført, afsluttes DoorMonitoring kalibreringen
  33. Kopier filen tilbage på computeren, hvor låseplanen ligger
  34. Importer opgaverne via filen » Import fra LSM Mobile » LSM Mobile PC

Kalibreringsopgaver

Der er syv trin i kalibreringen

Trin, der skal gennemføres

Forklaring

1 Lukning er programmeret og integreret Netværk er oprettet

Bekræft, at disse handlinger er gennemført. Netværk er ikke tvingende nødvendigt, når cylinderen drives offline.

2 Døren åbnes og magnetstrimlen anbringes på det rigtige sted

Bekræft derefter, at magnetbrikken er anbragt på lukkeblikket overfor monteringsskruen. Anbring først brikken løst, så den eventuelt kan flyttes.

3. Luk døren uden at låse den

Gennemfør punktet og bekræft Efter bekræftelse udlæses cylinderen

4. Åbn døren

Åbn døren Efter bekræftelse udlæses cylinderen

5. Lukningens rigelposition initialiseres

Bekræft Efter bekræftelse udlæses cylinderen og initialiseres

6. Luk døren og lås den til anslag

Lås døren. Efter bekræftelse bliver cylinderen udlæst og antallet af medbringeromdrejninger fastlagt indtil sikker aflåsning. Brugeren spørges, om antallet af omdrejninger skal overtages

7. Døren låses op uden at åbne den

Døren låses op. Efter bekræftelse udlæses cylinderen

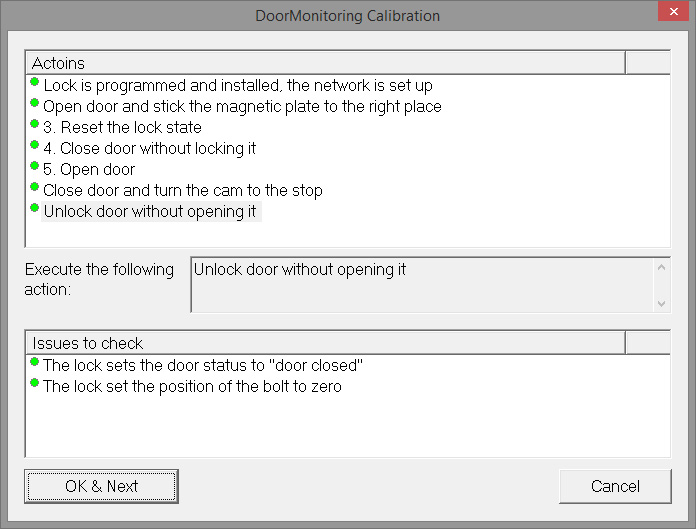

En lampe ved siden af de enkelte trin viser status:

  • Gul: Dette trin er ikke gennemført
  • Grøn: Dette trin er gennemført og positiv tilbagemelding
  • Rød: Viser en fejl. Enten blev dette trin ikke gennemført eller der fandtes en fejl

BEMÆRK

notice

Specielt vedr. antipanikcylinder: Ved DM.AP2 Cylinder sker ingen overvågning af rigelbevægelsen. Derfor skal trinene 1 til 4 gennemføres ved kontrol af DM.AP2 cylinderen. De resterende trin skal springes over. Klik [OK & Fortsæt] og ignorer kommentarer.

Kontroller magnetens position

Hvis døren blev lukket, men kalibreringsværktøjet ikke kan genkende døren som lukket (trin 3), så skal magnetbrikkens position kontrolleres eller antallet af magnetbrikker skal øges.

Trin 4 skal ligeledes gennemføres ved døren på klem. Hvis døren på klem ligeledes genkendes som lukket efter trin 4, så er magnetfeltet for stærkt.

Skub magnetbrikken i retning af karmens midte eller reducer størrelsen af brikken.
