Cylinder - Låsecylinder (Z4) DoorMonitoring

Egenskaberne for cylinderen kan indstilles præcist, så døren reagerer nøjagtigt som De ønsker.

Forudsætninger

• LSM-softwaren er åbnet.
• Der er oprettet mindst en cylinder i låseplanen
• Låseplanens matrix vises på skærmen.

Dobbeltklik på cylinderen i låseplanvisningen

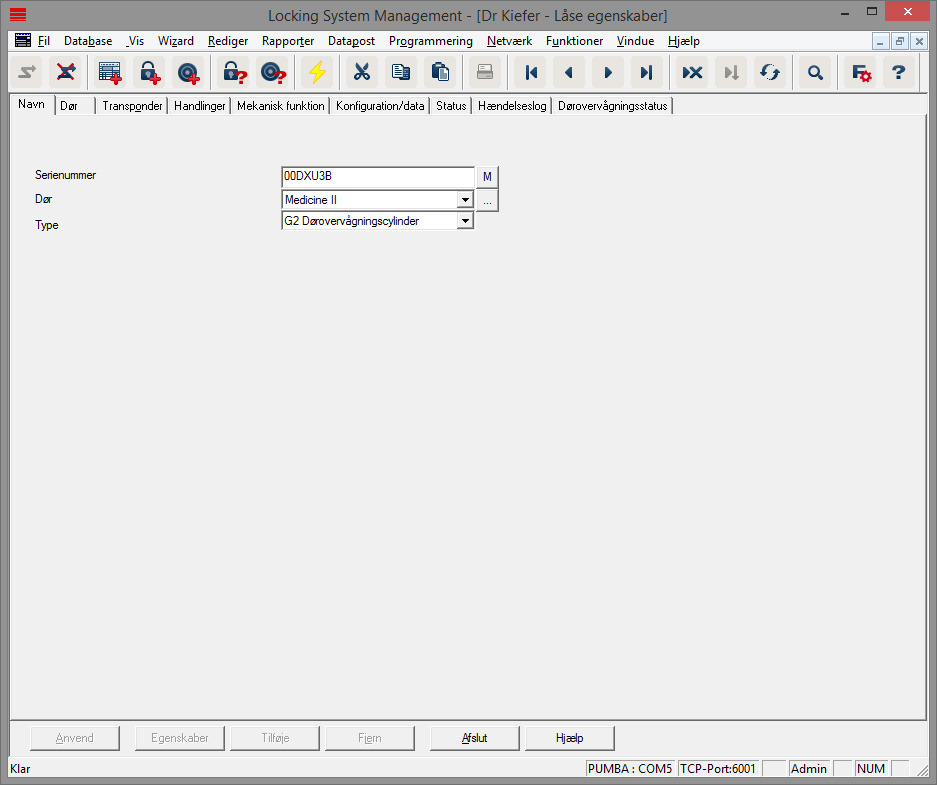

Navn

Cylinderens egenskaber åbnes. Fanebladet "Navn" vises

• Dørens navn vises. Efter behov kan dørens navn ændres ved et klik i navnefeltet
• Med serienummeret kan man udvælge den specifikke cylinder. Nummeret er gemt i elektronikken og graveret på cylinder-korpus
• Typen viser hvilken lukningstype, det drejer sig om.

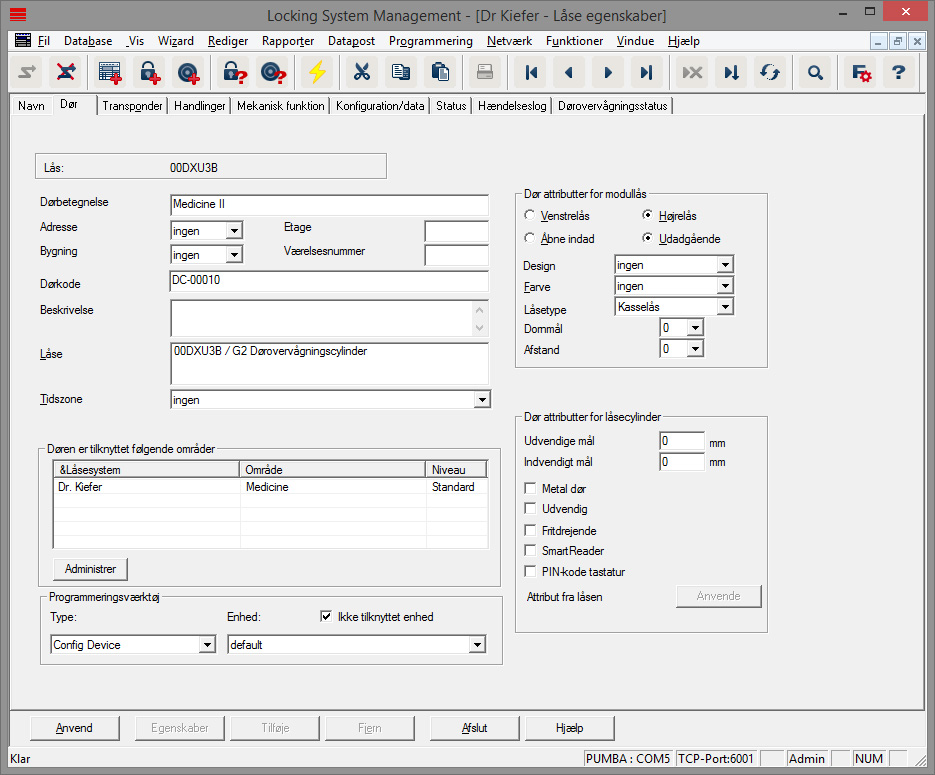

Dør

I registeret "Dør" vises informationerne for døren

• Lukning: Lukningens ID-nummer
• Dørbetegnelse: Dørnavn
• Adresse: Hvis der er anlagt en adresse, kan den vælges her
• Bygning: Hvis der er anlagt en bygning, kan den vælges her
• Etage: Etagen, hvor døren befinder sig
• Værelsesnummer: Betegnelse for værelsesnummeret
• Dør-kode: Dørens ID oprettes automatisk
• Beskrivelse: Felt til yderligere informationer
• Lukninger: Lukninger, der er tilknyttet døren
• Tidszone: Liste over tidszoneplaner, som døren kan tilknyttes. På denne måde er bestemte personer kun berettiget til døren på bestemte tidspunkter.
• Områder: Informationer om låseanlægget, området og niveauet
• Programmeringsværktøj: Hvordan programmeres låsen?
• Config Device: Stationært programmeringsværktøj, f.eks. SmartCD
• Lock Node: Netværksmodul. Indmuret ved siden af døren
• WaveNet-knuder: Central Node, eller Router Node i forbindelse med et internt netværksmodul (LN.I). Ved LN.I er netværkskortet integreret i knopkappen
• Døregenskaber for indstikslås: Detailinformationer om låsen
• Døregenskaber for låsecylinder: Detailinformationer om cylinderen

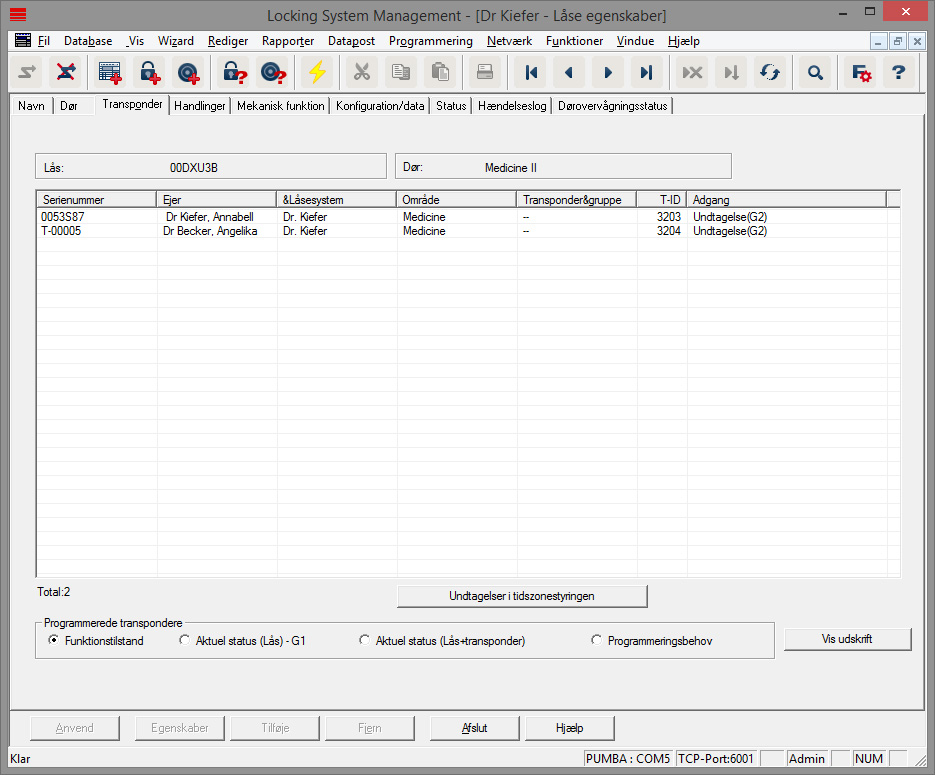

Transponder

I registeret "Transponder" oplistes de berettigede transpondere

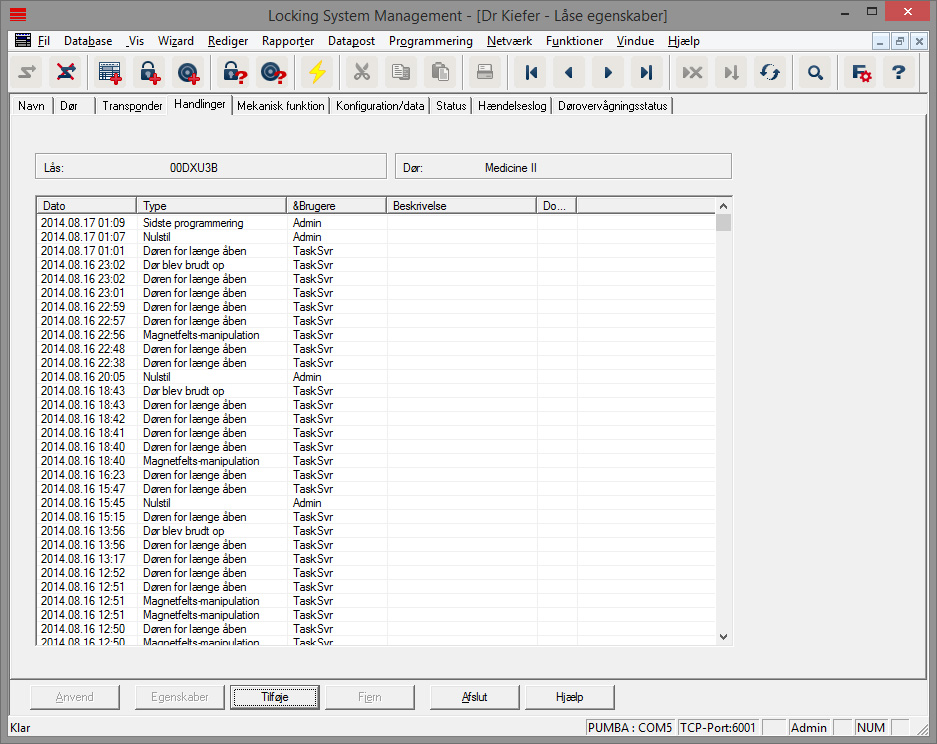

Handlinger

I registeret "Handlinger" oplistes de gennemførte programmeringer

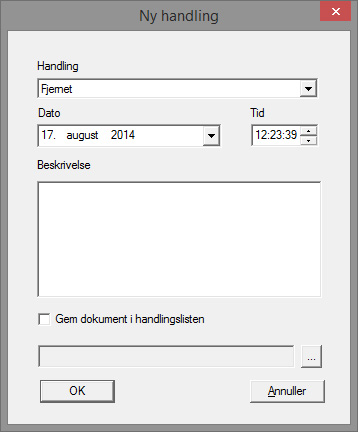

Ekstra handlinger kan registreres via [Tilføje] Via pull-down-menuen vælges de forskellige handlinger

• Udvidet
• Udskiftet
• Indbygget
• Seneste batteriskifte
• Planmæssigt batteriskifte

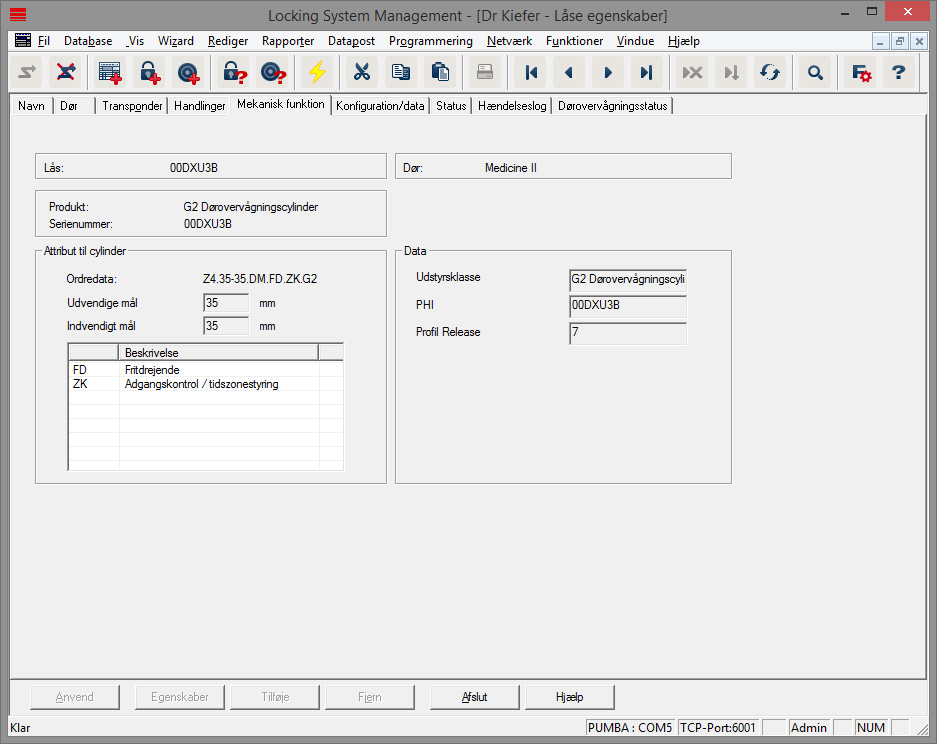

Udstyr

I registeret "Udstyr" vises detailinformationer om låsen

• Lukning: Cylinderens seriennummer. PHI-nummeret er standard. Det er valgfrit at registrere eget serienummer
• Dør: Dørnavn
• Bestillingsdato: Låsens artikelnummer
• Ydermål: Cylinderlængde fra monteringsskrue-gevind til PZ-yderkant
• Indermål: Cylinderlængde fra monteringsskrue-gevind til PZ-inderkant
• Alt afhængigt af låsetype finder yderligere informationer i skemaet
• Udstyrsklasse: Angivelse af udstyrsklassen:
• PHI: Physical Hardware Identifier. Det entydige ID-nummer på komponenterne
• Profile Release: Profilens version

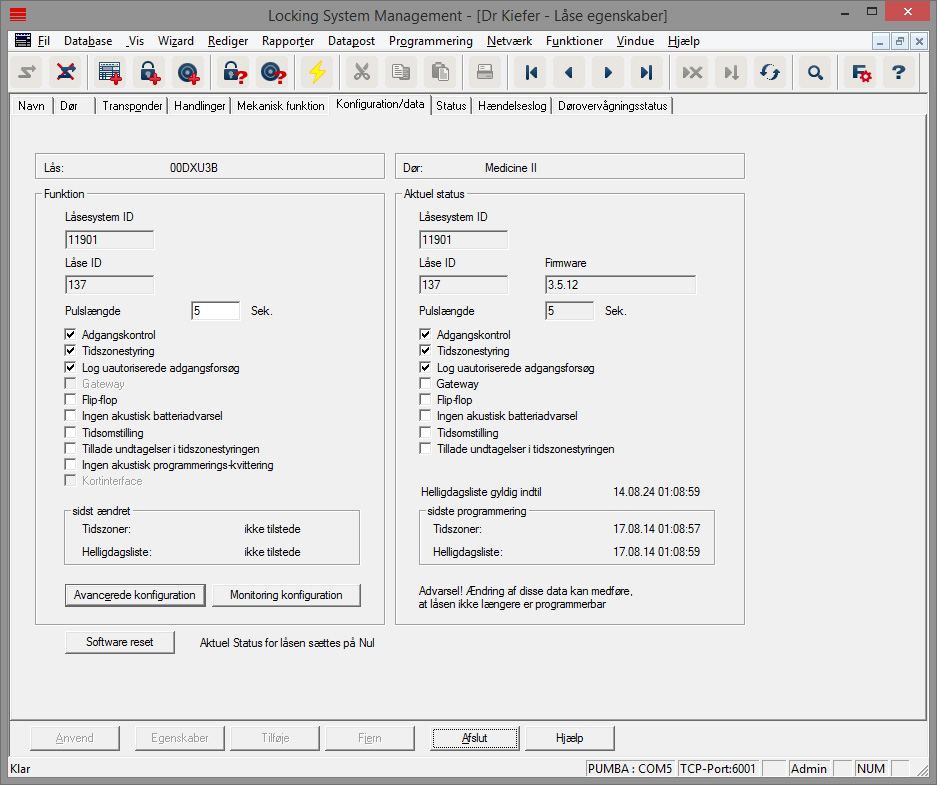

Konfiguration/Data

I registeret "Konfiguration/data" konfigureres lukningen

• Der er to sektioner: en planlagt og en aktuel status. I planlægningsområdet indlægges, hvorledes komponenterne skal forholde sig. Så snart ændringerne er programmeret, bliver de to områder identiske
• Impulslængde: Hvor længe skal cylinderen være tilkoblet? 1s - 25s
• Adgangskontrol: Cylinderen gemmer hvilken transponder, der har været aktiveret hvornår. Kræver optionen .ZK
• Tidszonestyring: Bestemte personer kan kun åbne døren på bestemte tidspunkter Kræver optionen .ZK
• Protokollering af uberettigede adgangsforsøg: Cylinderen gemmer, hvis nogen har forsøgt at åbne døren, uden at være berettiget
• Flip Flop: Cylinderen tilkobler varigt ved aktivering med et berettiget medie ... indtil en ny aktivering med et berettiget medie finder sted. Hvis FF mode er valgt, skal låseovervågningen i Door Monitoring cylinderen deaktiveres. Rigelpositionen vises kun korrekt ved slukket FF.
• Ingen akustiske batteriadvarsler: Cylinderen melder ikke akustisk, når batterierne skal udskiftes
• Tidsomstilling: Cylinderen kobler automatisk/manuelt til og fra på et bestemt tidspunkt. Den præcise reaktion indstilles under "Udvidet konfiguration". Hvis tidsomstilling er valgt, skal låseovervågningen i Door Monitoring cylinderen deaktiveres. Rigelpositionen vises kun korrekt uden tidsomstilling.
• Tillade undtagelser i tidszonestyringen (fra LSM Business): Undtagelser i tidszonestyringen kan indstilles
• Ingen akustiske programmerings-kvitteringer: Under programmeringen afgiver cylinderen ingen signaler
• Kortinterface: Såfremt en kortlæser er tilknyttet cylinderen, kan funktionen aktiveres her.
• Udvidet konfiguration: Her indstilles funktionsmåden for tidsomstillingen. Denne option er aktiv, så snart en tidszoneplan er oprettet
• Automatisk tilkobling: På det fastlagte tidspunkt kobler låsen automatisk til.
• Manuel tilkobling: På det fastlagte tidspunkt forbliver låsen frakoblet. Efter aktivering med en transponder tilkobler låsen permanent.
• Automatisk frakobling: På det fastsatte tidspunkt kobler låsen automatisk fra.
• Manuel frakobling: På det fastlagte tidspunkt forbliver låsen tilkoblet. Efter aktivering med en transponder frakobler låsen permanent.
• Transponder altid aktiv: Mens låsen er tilkoblet kan de berettigede ID-medier fortsat låse
• Transponder kun aktiv når frakoblet: Mens låsen er tilkoblet kan de berettigede ID-medier ikke låse
• Software Reset: I softwaren nulstilles den aktuelle tilstand, f. eks. for at kunne nyprogrammere en ufuldstændigt programmeret komponent.

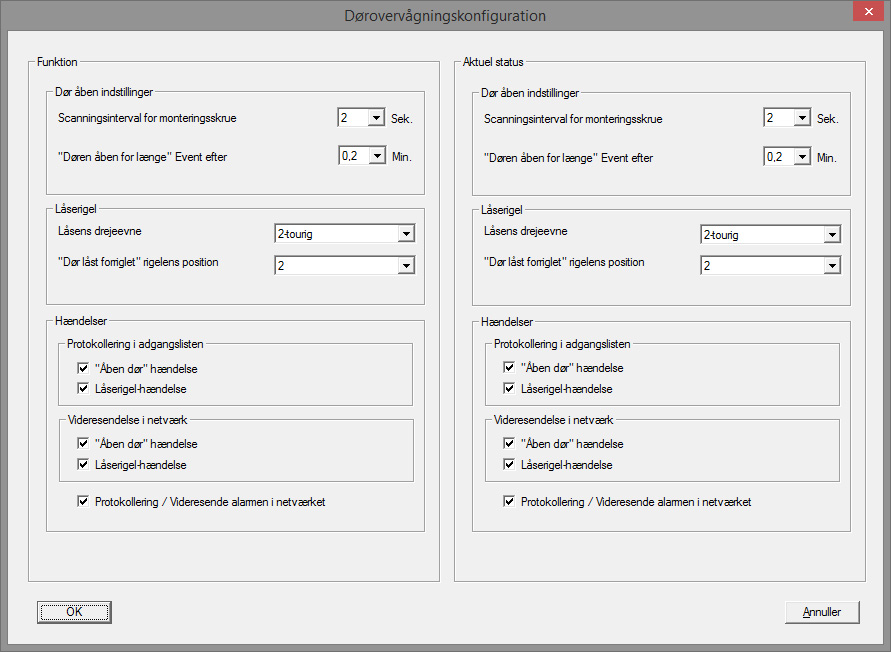

Monitoring konfiguration

BEMÆRK

Monitoring konfigurationen har direkte indflydelse på cylinderens strømforbrug.

Jo kortere tasteintervallet er for monteringsskruen, jo højere er strømforbruget.

BEMÆRK

Ændringer i Door Monitoring konfigurationen træder først i kraft, efter at cylinderen er programmeret

• Tasteinterval for monteringsskruen: Sensoren i monteringsskruen scanner magnetfeltet i regulerbar afstand. Jo kortere tasteintervallet er indstillet, des mere konstant er overvågningen, men jo større er cylinderens strømforbrug Et fornuftigt kompromis mellem dørovervågning og strømforbrug ligger på 2 til 3 sekunder. Hvis åbningen af døren ikke skal registreres, kan funktionen slukkes. Indstilling: slukket
• "Døren for længe åben" Event efter: Efter den indstillede tid sendes en melding til LSM'en.
• Låsens antal omdrejninger: Afhængigt af låsen er rigelen helt ude efter en eller flere omdrejninger og døren er således sikkert aflåst. Under dette menupunkt kan man indstille antal omdrejninger.

• BEMÆRK



  Ved .AP2 Antipanikcylinder overvåges rigelpositionen ikke.

  Vælg ved .AP2 Cylinder antal omdrejninger "slukket"

  Vælg ved .AP2 Cylinder som dør den sikre aflåsningsposition "slukket"
• Protokollering af adgangslisten: Her indstilles, om "Døren åben" og låserigel-hændelser skal gemmes i adgangslisten
• Viderestilling i netværk: Her indstilles, om "Døren åben" og låserigel-hændelser skal overføres via WaveNet-netværket til LSM'en
• Protokollering / viderestilling af alarm i netværket: Her indstilles, om alarmen skal overføres via WaveNet-netværket til LSM'en Viderestillingen skal også indstilles for LN.I via "Netværk" » "Forvalte Wavenet". De viderestillede alarmer er:
• Døren for længe åben
• Manipulationsforsøg
• Døren bliver åbnet selv om den gælder som låst eller sikkert låst

BEMÆRK

Hvis hændelserne ikke protokolleres i adgangslisten, kan man ikke efterfølgende fastslå, hvem der har haft adgang til en dør.

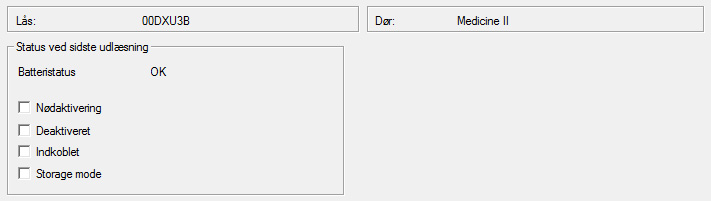

Tilstand

I registeret "Tilstand" vises den senest udlæste tilstand i låsningen

• Batteritilstand: Viser om batterierne skal udskiftes
• Nødåbning: Cylinderen blev tilkoblet over softwaren via en nødåbning
• Deaktiveret: Cylinderen er deaktiveret. Cylinderen kobler heller ikke til med en berettiget transponder
• Tilkoblet: Cylinderen er tilkoblet
• Lagermode: Batterierne blev afladet til over 2. advarselstrin og cylinderen er i fabrikstilstand. Med en G2-batteriskiftetransponder ophæves denne modus i 30 sekunder. I dette tidsrum kan cylinderen åbnes med en berettiget transponder

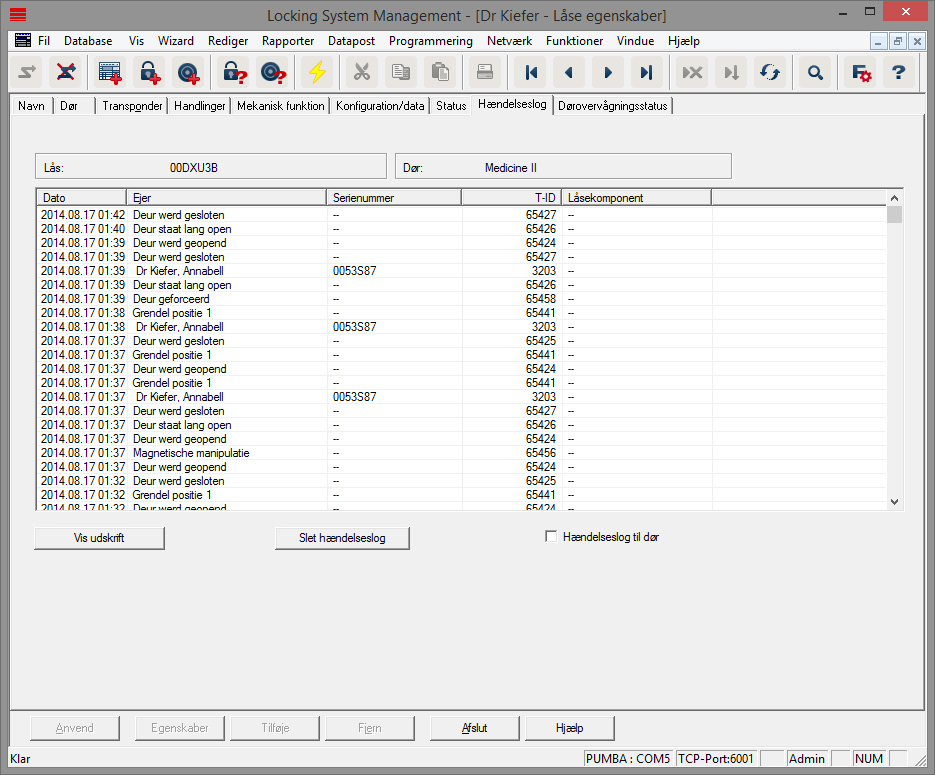

Adgangsliste

Lukninger med optionen .ZK gemmer berettigelserne med dato, tid, navn, serienummer og transponder-ID

Adgangsliste til dør: Hvis flere lukninger er anvendt ved døren, vil man kunne se alle adgange i alle lukninger

For at eksportere adgangslisten, klik på [Udskriftsvisning]. Fra udskriftsvisningen kan man printe listen, eller eksportere den. Mulige formater er:
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC og XML

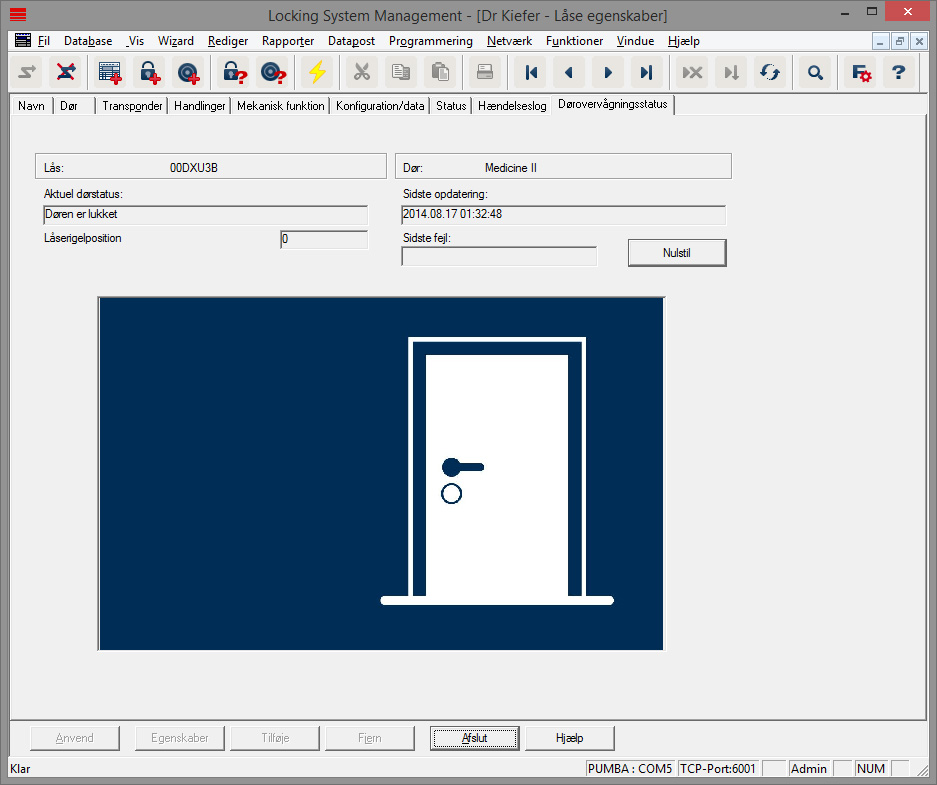

Door Monitoring Status

I registeret "Door Monitoring Status" vises den senest udlæste tilstand i lukningen Til status findes to muligheder
- Status udlæses automatisk via en LN.I, så snart der sker en ændring

eller

- udlæses manuelt via "Programmering" » Udlæse lukning

• Aktuel dørtilstand:
• Døren for længe åben
• Døren åben
• Døren lukket
• Døren låst
• Døren låst sikkert
• Låserigelposition: Rigelens position 0-4 alt afhængigt af låsens antal omdrejninger
• Seneste fejl:
• Udefineret tilstand for døren
• Døren for længe åben
• Monteringsskruen blev manipuleret (blev fjernet)
• Magnetfelt-manipulation (Magnetfeltet ved monteringsskruen er for stort)
• Døren er åbnet med vold (døren åbnes trods aflåsning)
• Nulstilling: Fejlmeldinger skal nulstilles manuelt
