Gateway und VNHost-Server einrichten - LSM 3.5 SP3 Basic Online

  1. Schließanlage erstellt (siehe Schließanlage einrichten).
  2. SmartRelais 3 Advanced konfiguriert und vernetzt (siehe Systemhandbuch zum SmartRelais 3 Advanced).
  3. VNHost installiert (siehe VNHost).
  1. Öffnen Sie über Bearbeiten - Eigenschaften: Schließung die Eigenschaften des SmartRelais 3 Advanced (Alternative: Doppelklick).

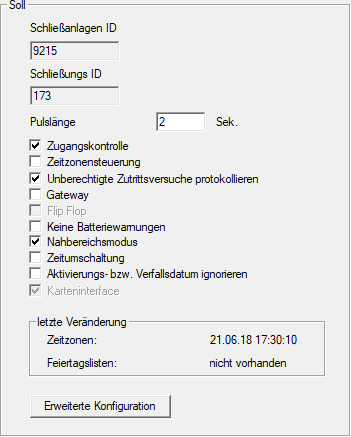

  2. Wechseln Sie zur Registerkarte Konfiguration/Daten.
  4. Aktivieren Sie die Checkboxen Zeitzonensteuerung und Zugangskontrolle.
  5. Aktivieren Sie die Checkbox Gateway.

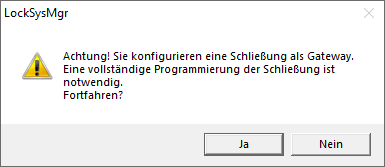

  6. Warnung über anstehende Programmierung öffnet sich.
  8. Klicken Sie auf die Schaltfläche OK.
  9. Warnung schließt sich.
  10. Klicken Sie auf die Schaltfläche Ja.
  11. Programmierbedarf (Blitz) wird angezeigt.
  12. Berechtigen Sie alle Identmedien, die später am Gateway neue Berechtigungen erhalten sollen.
  13. Programmieren Sie das SmartRelais 3 Advanced.
  14. Programmierbedarf verschwindet.
  15. Wählen Sie über Netzwerk den Eintrag Virtuelles Netzwerk.
  16. Fenster VN Host Server öffnet sich.
  18. Stellen Sie sicher, dass im Bereich VNHost im Dropdown-Menü Kommunikationsknoten der Eintrag VNHostServer ausgewählt ist.

  19. HINWEIS

    notice

    Unterschiedliche Kommunikationsknoten am SmartRelais 3 Advanced

    Für das virtuelle Netzwerk am SmartRelais 3 Advanced wird immer der VNHostServer verwendet. Für Programmierung, Fernöffnung etc. kann dagegen auch ein anderer Kommunikationsknoten verwendet werden.

    1. Wählen Sie für das virtuelle Netzwerk auch dann den Eintrag VNHostServer, wenn Ihr SmartRelais 3 Advanced noch einen anderen Kommunikationsknoten nutzt.
  20. Klicken Sie ggfs. auf die Schaltfläche Übernehmen.
  21. Klicken Sie auf die Schaltfläche OK.
  22. Fenster VN Host Server schließt sich.
  23. Wählen Sie über Netzwerk den Eintrag Kommunikationsknoten.

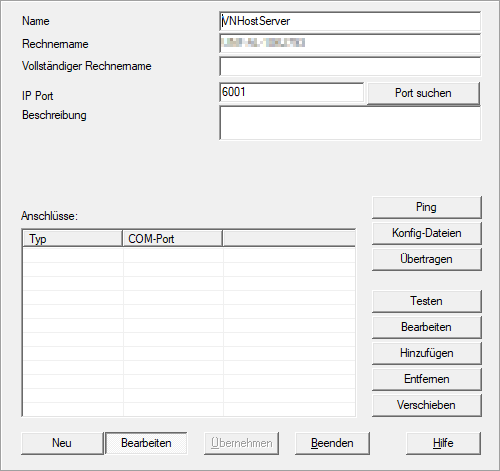

  24. Wechseln Sie mit den Schaltflächen und zum VNHostServer-Kommunikationsknoten.
  26. Klicken Sie auf die Schaltfläche Konfig-Dateien.
  27. Explorer-Fenster öffnet sich.
  28. Markiern Sie den Installationsordner des VNHost-Servers.
  30. Klicken Sie auf die Schaltfläche OK.
  31. Explorer-Fenster schließt sich.

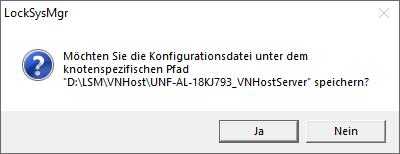

  32. Fenster LockSysMgr öffnet sich.
  34. Klicken Sie auf die Schaltfläche Nein.

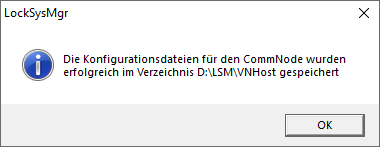

  35. Konfig-Dateien sind gespeichert.
  37. Klicken Sie auf die Schaltfläche Übertragen.
  38. Konfig-Dateien sind an den VNHostServer-Kommunikationsknoten übertragen.
  39. Wenn Ihr SmartRelais 3 Advanced über einen anderen Kommunikationsknoten angebunden ist: Speichern und übertragen Sie die Konfig-Dateien auch für diesen Kommunikationsknoten.
  1. Virtuelles Netzwerk einsatzbereit.

Sie können jetzt den Status Ihres virtuellen Netzwerks beobachten (siehe Status des virtuellen Netzwerks prüfen).
