SmartRelais (G1): SREL, SREL.ADV, SREL.W - LSM 3.5 SP3 Basic

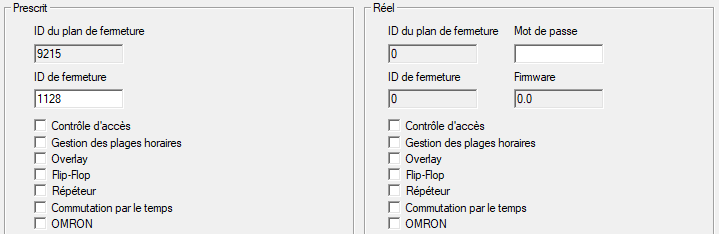

Cet onglet (Équipement) est divisé en deux pages :
- La page de gauche affiche l'état prescrit de la fermeture (Prescrit) - et donc l'état voulu et configuré dans le logiciel LSM.
- La page de droite affiche l'état réel de la fermeture (Réel) et donc l'état qui a été programmé en dernier.
Les caractéristiques suivantes peuvent, en fonction du type de fermeture, être activées :
| Possible uniquement pour les systèmes de fermeture avec .ZK. Les 1 024 dernières manœuvres du transpondeur sont enregistrées avec leur date et heure. |
| On peut charger un plan de plages horaires et les transpondeurs sont alors autorisés ou interdits en fonction du groupe de plages horaires qui leur est attribué. |
| Les transpondeurs de remplacement peuvent réécrire les données de leurs transpondeurs d'origine. Après le premier actionnement à l'aide d'un transpondeur de remplacement, le transpondeur d'origine est alors désactivé. |
| Lorsque le mode impulsion (paramètre par défaut) est désactivé, la durée d’impulsion ne joue plus aucun rôle. En mode flip-flop activé, le SmartRelais bascule de l'état MARCHE à l'état ARRÊT et vice-versa à chaque actionnement du transpondeur. Ce mode est recommandé pour les commandes d'éclairage ou de machines, etc. Dans ce genre d'installation, il faut éventuellement veiller à ce que les blocs d'alimentation et les ouvre portes puissent fonctionner en courant permanent. |
| Le SmartRelais reçoit un signal du transpondeur et le retransmet amplifié. Avec cette fonction, le SmartRelais peut servir à répéter des liaisons radioélectriques longues. L'éloignement par rapport à un autre SmartRelais peut atteindre 2 m. |
| Supporté par :
Lorsque la commutation temporaire est activée, un plan de plages horaires doit avoir été chargé afin de permettre une libération générale du SmartRelais pendant les plages horaires sélectionnées (dans le groupe 5). On pourra donc franchir une porte pendant la journée, mais la nuit uniquement à l'aide d'un transpondeur. Dans ce genre d'installation, il faut éventuellement veiller à ce que les blocs d'alimentation et les ouvre portes puissent fonctionner en courant permanent. |
| Seulement pour SREL.ADV. De nombreux systèmes de contrôle des accès et d'enregistrement des horaires sont dotés d'interfaces de série pour le raccordement de lecteurs de cartes. Ces interfaces permettent également le raccordement d'un SmartRelais. Vous pouvez donc également utiliser le transpondeur SimonsVoss dans des systèmes tiers. Si vous souhaitez que le SmartRelais transmette les données du transpondeur à un système externe et quand il est activé, qu'il envoie un ordre d'ouverture à distance depuis le SmartRelais vers un cylindre de fermeture, vous devez alors choisir cette option à la fois sur le SmartRelais et sur le cylindre. Le type de système externe est à fixer sous Interface. Pour ce faire, veuillez cliquer sur le bouton Configuration élargie. |
Contrôle d'accès

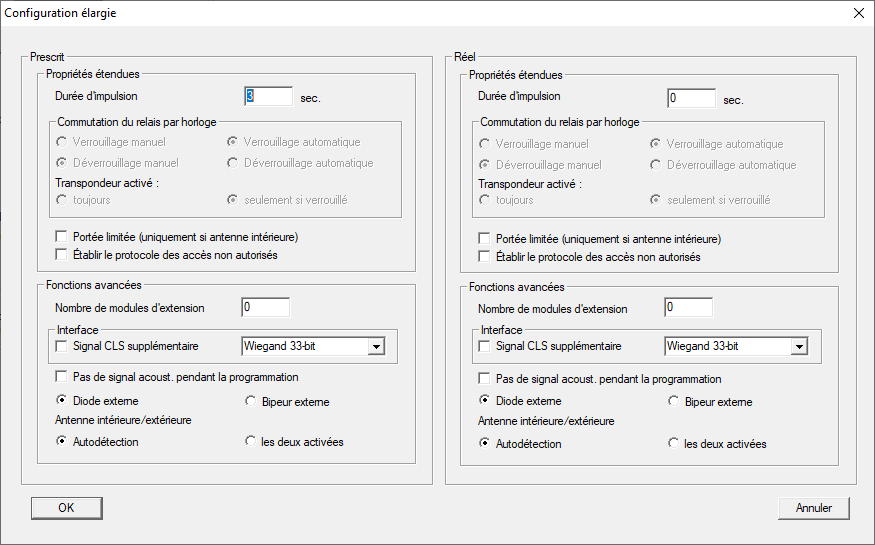

Le bouton « Configuration étendue » permet de préciser certains paramètres :
Durée d'impulsion | Indiquer ici la valeur en secondes de la durée d'impulsion de commutation. La valeur est réglable entre 0,1 et 25,5 secondes. Si par exemple vous entrez 3 secondes, un ouvre porte sera libéré pendant trois secondes avant d'interdire à nouveau l'ouverture. |
| En choisissant cette option, la portée de lecture du transpondeur au SmartRelais passera d'env. 1,5 m à env. 0,4 m. Cette option peut par exemple servir si plusieurs SmartRelais se trouvent à proximité directe les uns des autres, et que plusieurs transpondeurs individuels sont autorisés à plusieurs SmartRelais. |
| Seulement pour SREL.ZK et SREL.ADV : Normalement seules les manœuvres autorisées des transpondeurs sont consignées. Si l'on souhaite également consigner les tentatives d'ouverture de porte à l'aide d'un transpondeur non autorisé, il faut sélectionner cette option. |
Nombre de modules d'extension | Entrer ici le nombre de modules externes raccordés au SmartRelais. Ces modules sont connectés aux bornes RS-485 COM, RS-485 A et RS-485 B. |
Interface | Seulement pour SREL.ADV : En mode interface de série, vous pouvez sélectionner ici le type de lecteur de cartes que le SmartRelais devra simuler. Les options disponibles sont :
|
| Seulement pour SREL.ADV : Si vous souhaitez que votre buzzer/bipeur ne vous envoie pas d'accusés de réception acoustiques après programmation du Smart Relais, vous devez cocher ce champ. |
| Seulement pour SREL.ADV : On indiquera ici quel est le sous-groupe externe connecté. En mode flip-flop, le SmartRelais émet un signal permanent sur une DEL extérieure, lorsqu'il se trouve en état commuté,alors que le raccordement d'une bipeur indiquera seulement chaque modification d'état, par un bref signal sonore. |
| Seulement pour SREL.ADV
|
Diode externe
