SmartRelais (G1): SREL, SREL.ADV, SREL.W - LSM 3.5 SP3 Basic

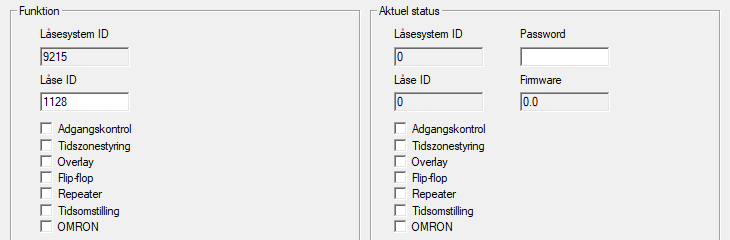

Denne fane er opdelt i to sider:

Venstre side viser lukningens planlagt status (Funktion), - altså den i LSM softwaren konfigurerede og ønskede tilstand.
På højre side vises den aktuelle status for lukningen (Aktuel status) - altså den tilstand, der senest blev programmeret.

Følgende egenskaber kan aktiveres alt efter lukningstype:

Adgangskontrol	Kun muligt for låseenheder med .ZK. De sidste 1.024 transponderaktiveringer gemmes med dato og klokkeslæt.
Tidszonestyring	En tidszoneplan kan indlæses, og tilsvarende får transponderne adgang eller bliver spærret.
Overlay	Erstatningstranspondere kan overskrive den oprindelige transponder. Efter den første aktivering med en erstatningstransponder er den oprindelige transponder spærret.
Flip-flop	Impulsmodus (default indstilling) slukkes, impulsvarigheden spiller ikke længere en rolle. Ved tilslutning til Flip Flop modus skifter SmartRelais dens tilstand ved hver transponderaktivering fra tilkoblet til frakoblet hhv. omvendt. Denne modus anbefales til at tænde/slukke lys eller maskiner etc. Ved en sådan installation skal man altid sørge for, at strømforsyningen og døråbneren er egnet til drift med kontinuerlig strøm.
Repeater	SmartRelais modtager et transpondersignal og videresender dette i forstærket stand. I denne funktion kan SmartRelais'et anvendes til at overvinde større radiostrækninger. Afstanden til et andet SmartRelais kan være op til 2 m.
Tidsomstilling	Understøttet til: SREL.ADV (G1) SREL2.G2 med .ZK fra firmware 3.x og nyere Lukning cylinder 3061 med .ZK fra firmware 2.4 og nyere gardin lukket Digital Cylinder AX Padlock AX SmartHandle AX Når tidsomstillingen aktiveres, skal der først være indlæst en tidszoneplan, der muliggør en generel frigørelse af SmartRelais inden for de markerede tider (i gruppe 5). Om dagen kan en dør altså være frit tilgængelig, og om natten kan den kun åbnes ved hjælp af transponder. Ved en sådan installation skal man sørge for, at strømforsyningerne og døråbnerne er egnede til drift med kontinuerlig strøm.
OMRON	Kun for SREL.ADV. Mange adgangskontrol- og tidsregistreringssystemer har serielle interfaces til tilslutning af kortlæsere. Via disse interfaces er det også muligt at tilslutte et SmartRelais. Derfor kan SimonsVoss-transponderen også anvendes i fremmede systemer. Hvis det ønskes, at SmartRelais'et overfører transponderdataene til et fremmed system, og at der sendes en fjernåbningskommando til en cylinder, når SmartRelais'et frigives via det fremmede system, så vælg denne option både på SmartRelais'et og på cylinderen. Det eksterne systems type skal indstilles under Grænseflade. Klik på knappen Avancerede konfiguration.

Via ikonet Avancerede konfiguration kan nogle indstillinger præciseres:

Impulstid	Indtast her værdien for kontaktimpulsens impulslængde i sekunder. Værdien kan være 0,1 til 25,5 sekunder. Hvis der for eksempel indtastes 3 sekunder, så frigives en døråbner i 3 sekunder, før den spærrer igen.
Begrænset rækkevide	Hvis denne option vælges, begrænses læserækkevidden transponder til SmartRelais fra ca. 1,5 m til ca. 0,4 m. Denne option kan f.eks. anvendes, hvis der er flere SmartRelais'er umiddelbart i nærheden af hinanden, og enkelte transpondere er berettigede på flere SmartRelais'er.
Log uautoriserede adgangsforsøg	Kun for SREL.ZK og SREL.ADV: Normalt protokolleres kun berettigede transponderaktiveringer. Hvis det ønskes, at også forsøg på at åbne døre med en ikke-berettiget transponder registreres, skal denne option tilvælges.
Antal udvidelsesmoduler	Her skal antallet af eksterne moduler tilsluttet til SmartRelais’et angives. Disse moduler tilsluttes på klemmerne RS-485 C OM, RS-485 A og RS-485 B.
Grænseflade	Kun ved SREL.ADV: Til driften som seriel grænseflade kan man her indstille typen på kortlæseren, som skal simulere SmartRelais. Der er følgende optioner til rådighed: Wiegand 33 bit Wiegand 26 bit Primion Siemens Kaba Benzing Gantner Legic Isgus
Ingen akustisk programmerings-kvittering	Kun ved SREL.ADV: Hvis det ikke ønskes, at der ved en programmering af SmartRelais'et skal udsendes programmeringskvitteringer via en tilsluttet buzzer/bipper, skal der sættes kryds i dette felt.
Ekstern LED/Ekstern bipper	Kun ved SREL.ADV: Her angives det, hvilket eksternt modul der er tilsluttet. I FlipFlop-modus genererer SmartRelais'et ved en ekstern LED et permanent signal i tændt tilstand, mens kun hvert tilstandsskift kvitteres kort med et lydsignal, hvis der er tilsluttet en bipper.
Autokonfiguration/begge aktiv	Kun ved SREL.ADV AutokonfigurationAutodetektion Hvis der er tilsluttet en ekstern antenne, er det kun den, der anvendes. Så afbryder SmartRelais'et den interne antenne. Hvis der ikke er tilsluttet nogen ekstern antenne (standardtilfælde), så arbejder SmartRelais'et med den interne antenne. begge aktiv SmartRelais'et kan vurdere transponderes posteringer på begge antenner.
