Ajout d’un Control Device AX - LSM 3.6 SP1 Basic

  1. Au moins une fermeture AX programmée doit être associée au Control Device AX (voir aussi Créer une nouvelle fermeture).
  2. LSM ouvert.
  3. Le Control Device AX est raccordé à l’alimentation électrique.
  4. Le SmartStick AX est raccordé.

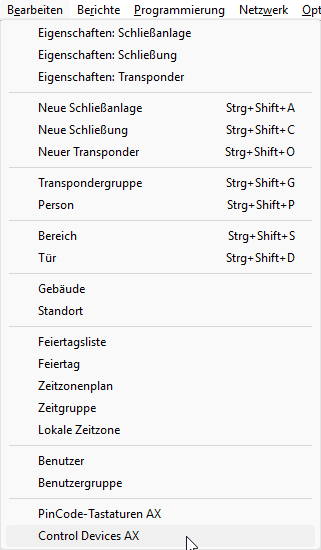

  1. Sélectionnez via Traiter l’entrée Control Devices AX.

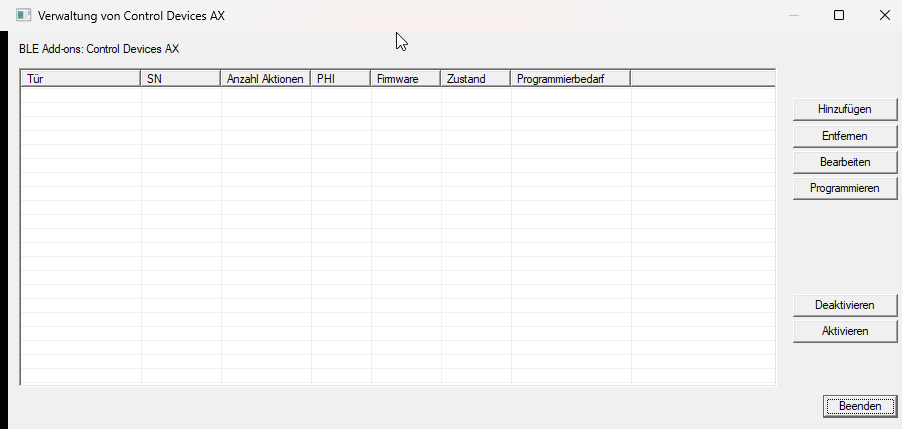

  3. La fenêtre Gestion des Control Devices AX s’ouvre.
  5. Cliquez sur le bouton Ajouter.
  6. La fenêtre Sélectionner fermeture s’ouvre.
  8. Sélectionnez les fermetures sur lesquelles vous souhaitez utiliser le Control Device AX.
  10. Cliquez sur le bouton OK.
  11. La fenêtre Sélectionner fermeture se ferme.

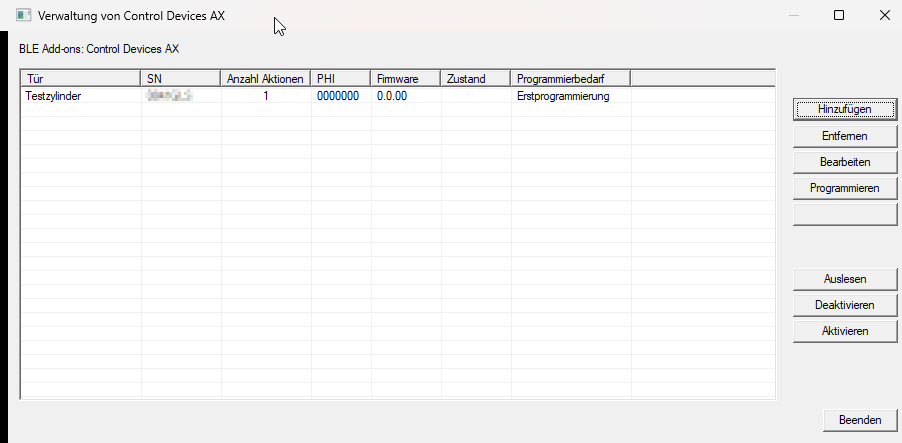

  12. Le Control Device AX est créée dans la fenêtre Gestion des Control Devices AX.

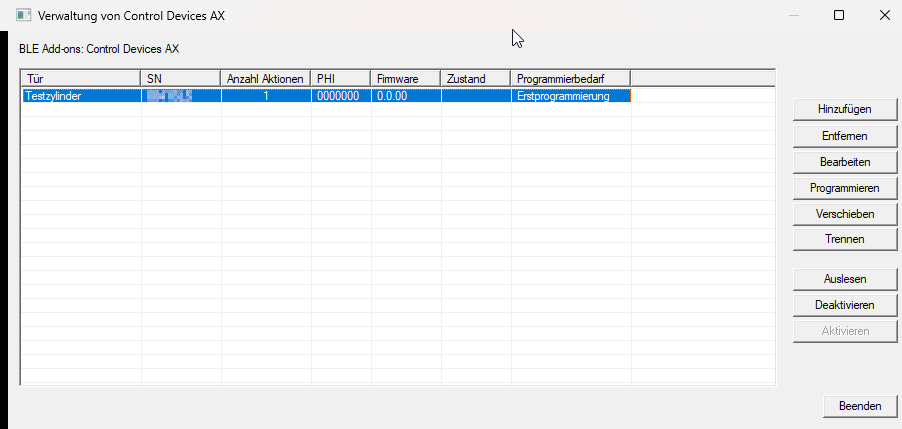

  14. Sélectionnez le Control Device AX qui vient d’être créé.
  16. Cliquez sur le bouton Programmer.

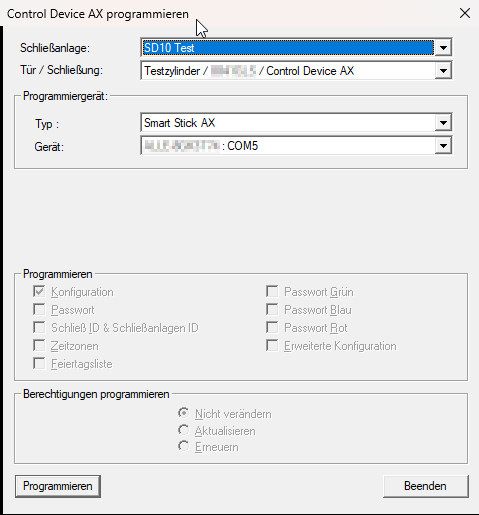

  17. La fenêtre Programmer Control Device AX s’ouvre.
  19. Réveillez le Control Device AX en activant l’une des entrées de fonction (par exemple, en la reliant au potentiel de référence).

  21. NOTE

    notice

    L’activation via l’entrée de fonction exécute le cas échéant une action programmée

    Si vous avez attribué une action à une entrée de fonction et que vous réveillez le Control Device AX via cette entrée de fonction, celle-ci est exécutée lors de l’activation du Control Device AX.

  22. Cliquez sur le bouton Programmer.
  23. La fenêtre se ferme et le processus de programmation commence.

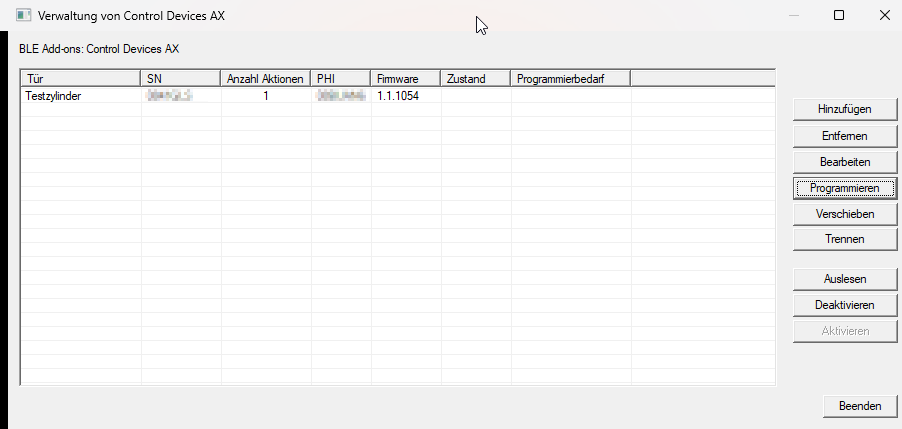

  25. Le Control Device AX est programmé et s’affiche dans la fenêtre Gestion des Control Devices AX sans besoin de programmation.
  27. Cliquez sur le bouton Quitter.

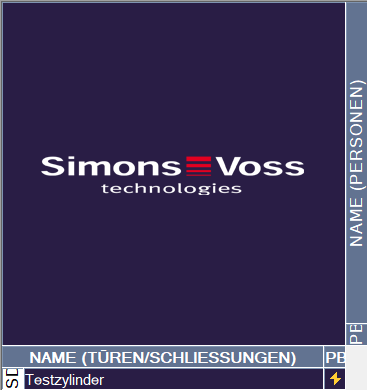

  28. La matrice s’affiche.
  29. La fermeture Control Device AX connectée nécessite une programmation.
  31. Programmez la fermeture (voir Programmer la fermeture).
  1. Le Control Device AX est connecté à la fermeture.

Dans les propriétés de la fermeture, l’onglet s’affiche.

Attribuez par exemple d’autres actions aux entrées de fonction du Control Device AX (voir Ajouter une action).
