Zylinder - Schließzylinder (Z4) DoorMonitoring

Die Eigenschaften des Zylinders können präzise eingestellt werden, damit sich die Tür genauso verhält, wie Sie es wünschen.

Voraussetzungen

Die LSM-Software ist geöffnet
Es wurde mindestens ein Zylinder im Schließplan angelegt
Sie sehen die Schließplan-Matrix auf dem Monitor

Doppelklicken Sie auf den Zylinder in der Schließplanansicht

Name

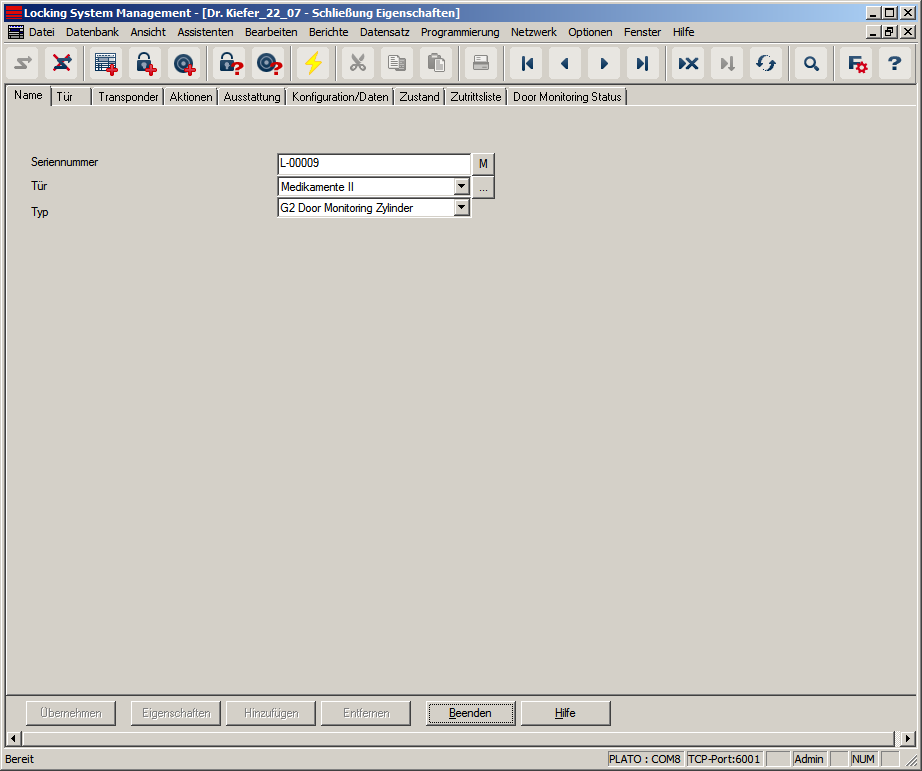

Die Eigenschaften des Zylinders werden geöffnet. Sie sehen die Registerkarte "Name"

Sie sehen den Namen der Tür. Durch einen Klick in das Namensfeld können Sie den Namen bei Bedarf ändern
Mit der Seriennummer können Sie den Zylinder eindeutig zuordnen. Die Nummer ist in der Elektronik gespeichert und auf den Zylinder-Korpus graviert
Der Typ zeigt um welchen Schließungstyp es sich handelt.

Tür

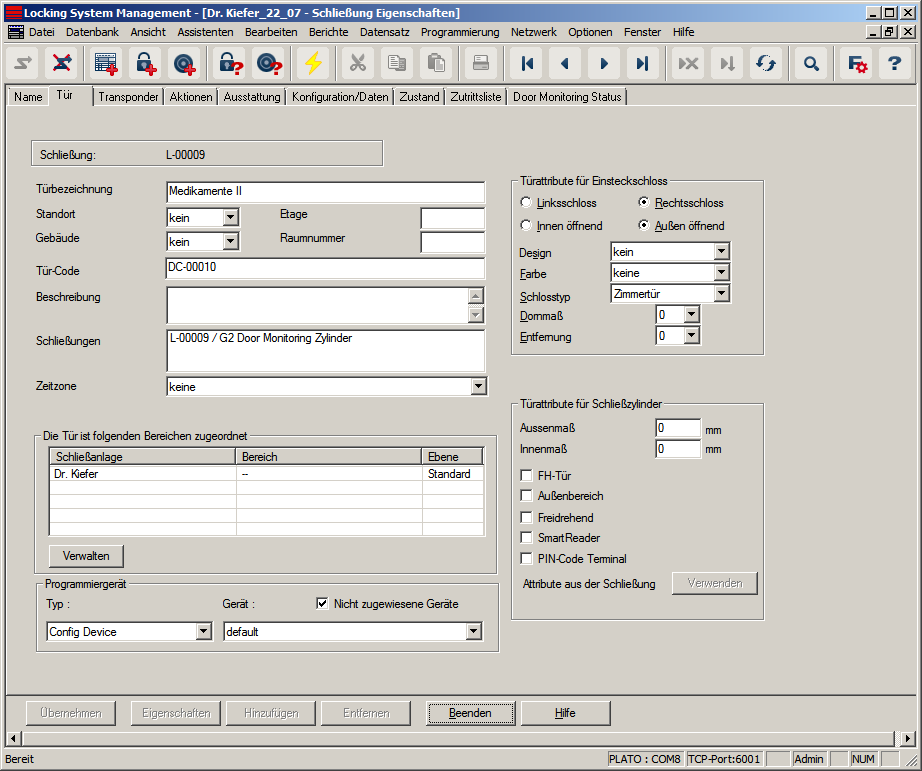

Im Register "Tür" werden die Informationen der Tür gezeigt

Schließung: Die ID-Nummer der Schließung
Türbezeichnung: Der Türname
Standort: Wenn ein Standort angelegt wurde, kann dieser hier ausgewählt werden
Gebäude: Wenn ein Gebäude angelegt wurde, kann dieses hier ausgewählt werden
Etage: Die Etage in der sich die Tür befindet
Raumnummer: Bezeichnung der Raumnummer
Tür-Code: Die ID der Tür wird automatisch erzeugt
Beschreibung: Feld für zusätzliche Informationen
Schließungen: Schließungen, die der Tür zugeordnet sind
Zeitzone: Liste der Zeitzonenpläne, die der Tür zugeordnet werden können. Dadurch sind bestimmte Personen nur zu bestimmten Zeiten an einer Tür berechtigt
Bereiche: Information über die Schließanlage, den Bereich und die Ebene
Programmiergerät: Auf welchem Weg wird die Schließung programmiert?

Config Device: Stationäres Programmiergerät z.B. SmartCD
Lock Node: Netzwerkmodul. Unterputz neben der Tür verbaut
Wavenet-Knoten: Central Node, oder Router Node in Verbindung mit einem internen Netzwerkmodul (LN.I). Beim LN.I ist die Netzwerkkarte in der Knaufkappe integriert

Türattribute für Einsteckschloss: Detailinformationen zum Schloss
Türattribute für Schließzylinder: Detailinformationen zum Zylinder

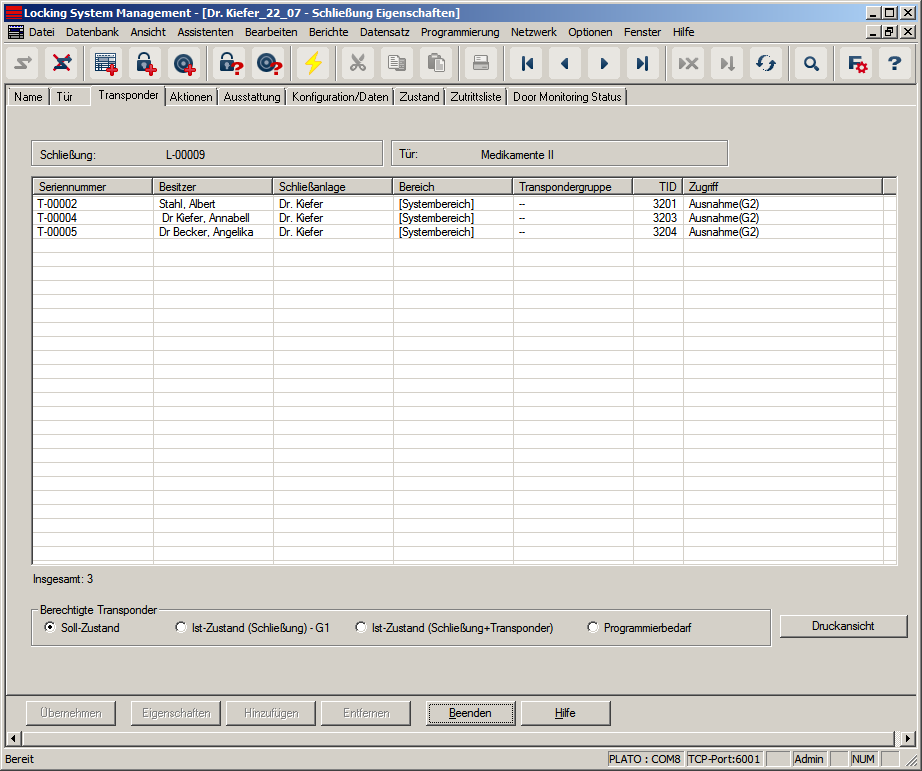

Transponder

Im Register "Transponder" werden die berechtigten Transponder aufgelistet

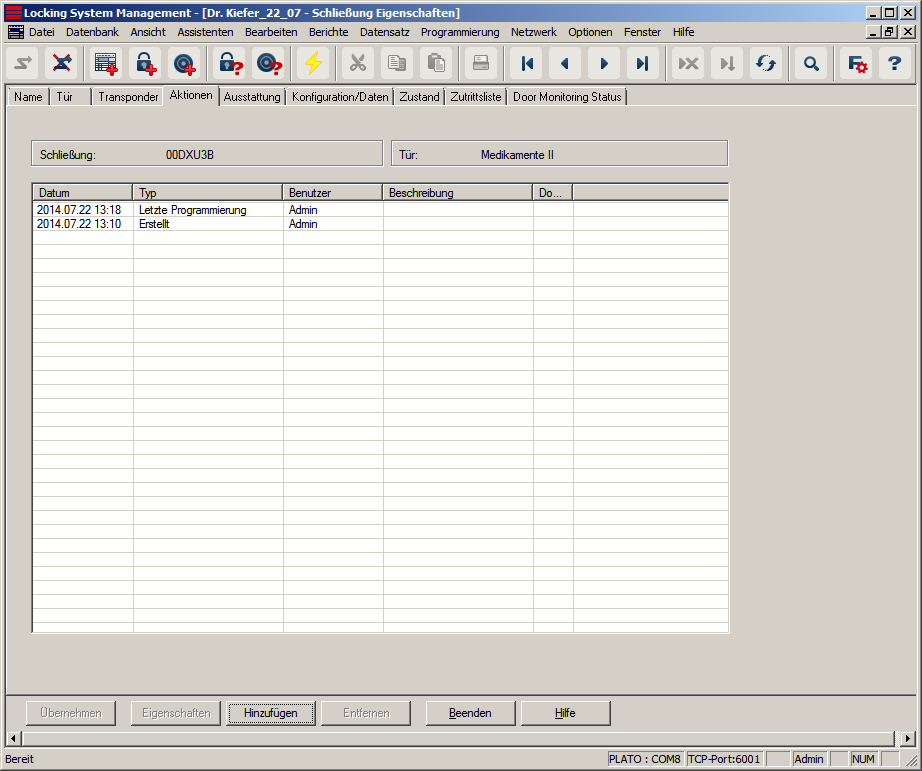

Aktionen

Im Register "Aktionen" werden die durchgeführten Programmierungen aufgelistet

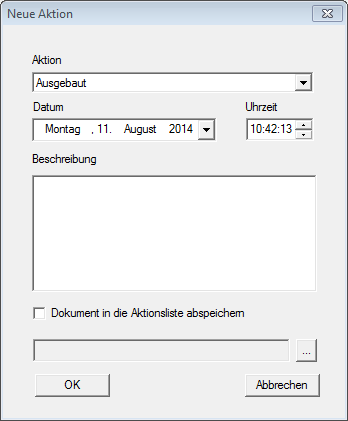

Zusätzliche Aktionen können Sie über [Hinzufügen] protokollieren. Über das Pulldown-Menü wählen Sie verschiedene Aktionen aus

Ausgebaut
Ausgetauscht
Eingebaut
Letzter Batteriewechsel
Planmäßiger Batteriewechsel

Ausstattung

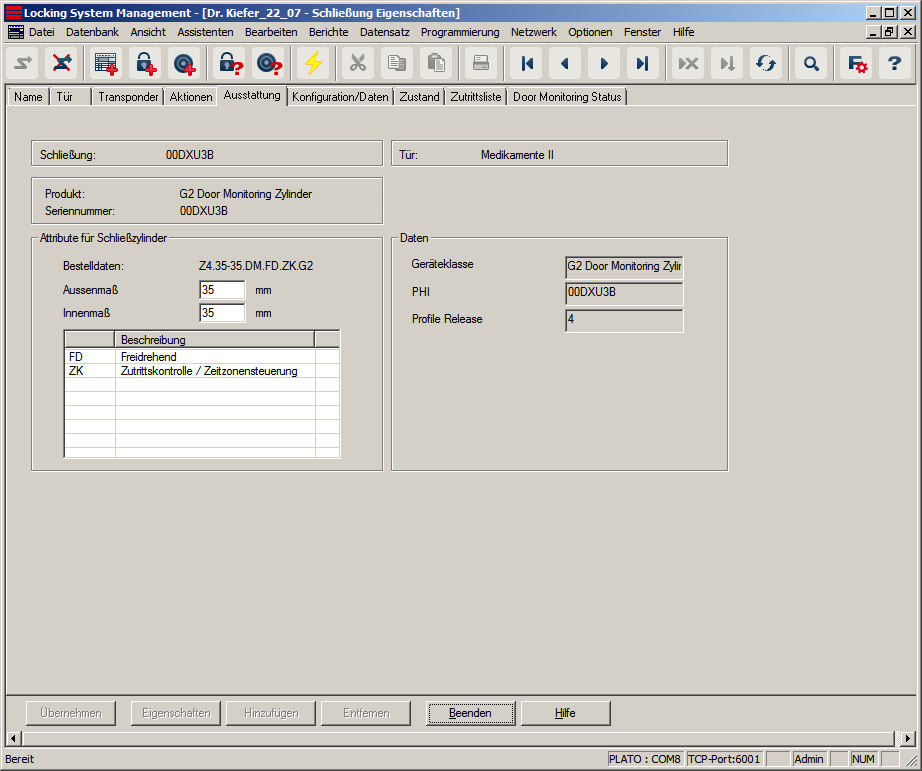

Im Register "Ausstattung" werden die Detailinformationen zur Schließung gezeigt

Schließung: Die Seriennummer des Zylinders. Standard ist die PHI-Nummer. Wahlweise können Sie eine eigene Seriennummer eingeben
Tür: Türname
Bestelldaten: Artikelnummer der Schließung
Außenmaß: Länge des Zylinders vom Stulpschrauben-Gewinde bis zur PZ-Außenkante
Innenmaß: Länge des Zylinders vom Stulpschrauben-Gewinde bis zur PZ-Innenkante
Je nach Schließungstyp stehen weitere Informationen in der Tabelle
Geräteklasse: Angabe der Schließungsklasse
PHI: Physical Hardware Identifier. Eine eindeutige Ident-Nummer der Komponente
Profile Release: Die Version des Profils

Konfiguration/Daten

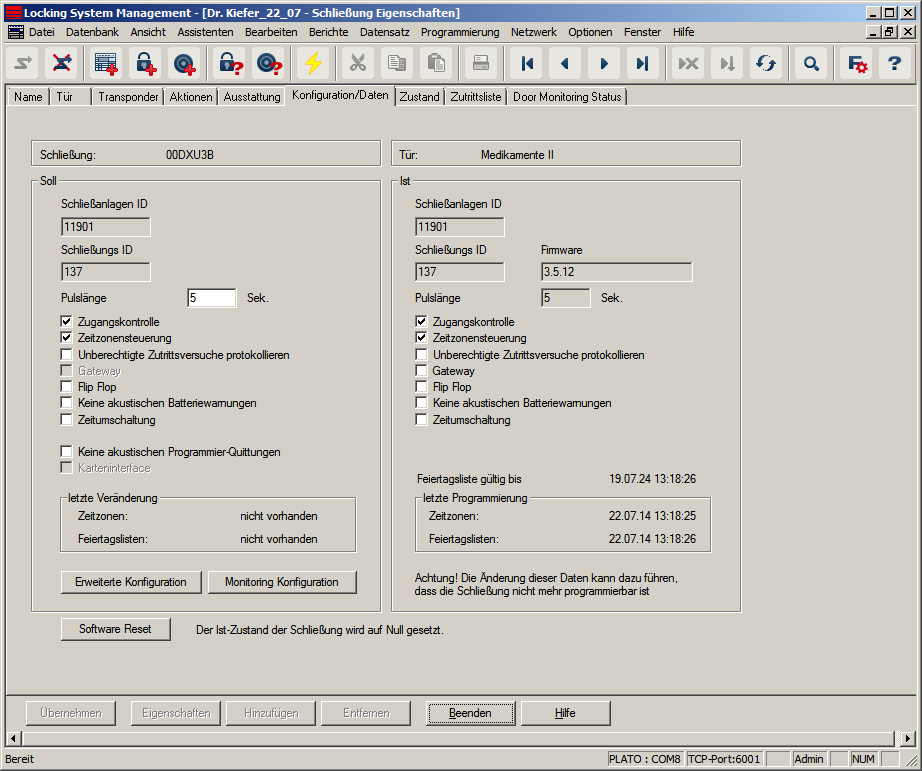

Im Register "Konfiguration/Daten" wird die Schließung konfiguriert

Sie sehen zwei Sektionen: einen Soll- und einen Ist-Bereich. Im Soll-Bereich stellen Sie ein, wie sich die Komponente verhalten soll. Sobald Sie die Änderungen Programmiert haben, sind beide Bereiche identisch
Pulslänge: Wie lange soll der Zylinder einkuppeln? 1s - 25s
Zugangskontrolle: Der Zylinder speichert, welcher Transponder wann betätigt wurde. Benötigt die Option .ZK
Zeitzonensteuerung: Bestimmte Personen können die Tür nur zu bestimmten Zeiten öffnen. Benötigt die Option .ZK
Unberechtigte Zutrittsversuche protokollieren: Der Zylinder speichert, wenn jemand die Türe öffnen wollte, der nicht berechtigt ist
Flip Flop: Der Zylinder kuppelt bei einer Berechtigung dauerhaft ein... bis eine weitere Berechtigung erfolgt. Wenn der FF Modus gewählt wird, muss die Riegelüberwachung des Door Monitoring Zylinders deaktiviert sein. Die Riegelposition wird nur bei ausgeschalteten FF korrekt angezeigt
Keine akustischen Batteriewarnungen: Der Zylinder meldet sich nicht akustisch, wenn die Batterie ausgetauscht werden soll
Zeitumschaltung: Der Zylinder kuppelt automatisch/manuell zu einer bestimmten Zeit ein und aus. Das genaue Verhalten stellen Sie unter "Erweiterte Konfiguration" ein. Wenn die Zeitumschaltung gewählt wird, muss die Riegelüberwachung des Door Monitoring Zylinders deaktiviert sein. Die Riegelposition wird nur ohne Zeitumschaltung korrekt angezeigt
Ausnahmen in Zeitzonenmanagement zulassen (ab LSM Business): Ausnahmen im Zeitzonenmanagement können eingestellt werden
Keine akustischen Programmier-Quittungen: Während der Programmierung gibt der Zylinder keine akustischen Signale von sich
Karteninterface: Ist am Zylinder ein Kartenleser verbaut, kann die Funktion hier aktiviert werden.
Erweiterte Konfiguration: Hier stellen Sie das Verhalten für die Zeitumschaltung ein. Diese Optionen sind aktiv, sobald ein Zeitzonenplan erstellt wurde

Automatisches Einkuppeln: Zur eingestellten Zeit kuppelt die Schließung automatisch ein
Manuelles Einkuppeln: Zur eingestellten Zeit bleibt die Schließung ausgekuppelt. Nach einer Transponderbetätigung kuppelt die Schließung dauerhaft ein
Automatisches Auskuppeln: Zur eingestellten Zeit kuppelt die Schließung automatisch aus
Manuelles Auskuppeln: Zur eingestellten Zeit bleibt die Schließung eingekuppelt. Nach einer Berechtigung kuppelt die Schließung dauerhaft aus
Transponder immer aktiv: Während die Schließung eingekuppelt ist können die berechtigten Identmedien weiterhin schließen
Transponder nur wenn ausgekuppelt aktiv: Während die Schließung eingekuppelt ist können die berechtigten Identmedien nicht schließen

Software Reset: In der Software wird der Ist-Zustand zurückgesetzt, um z.B. eine unvollständig programmierte Komponente neu zu Programmieren

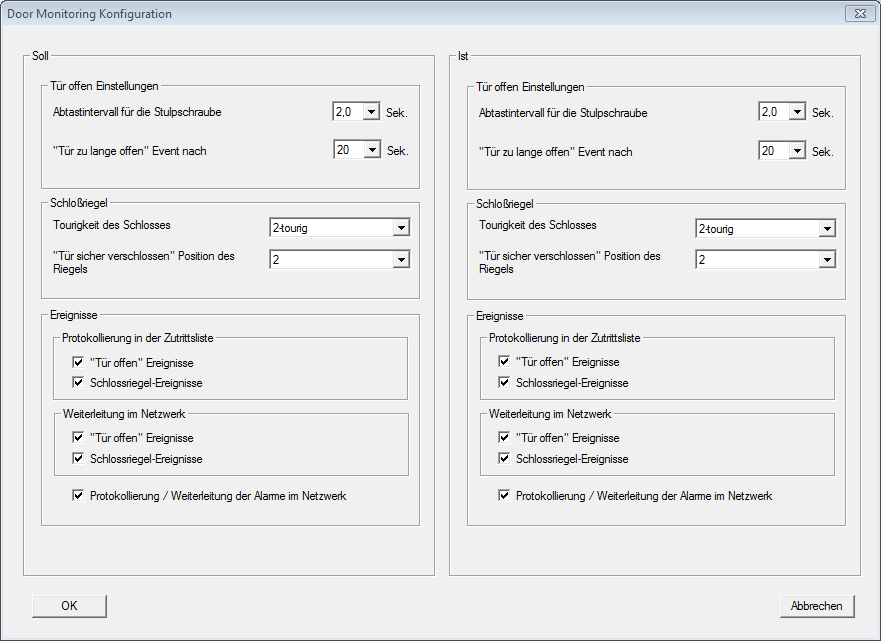

Monitoring Konfiguration

HINWEIS

Die Monitoring Konfiguration hat einen direkten Einfluss auf den Stromverbrauch des Zylinders.

Je kürzer das Abtastintervall für die Stulpschraube eingestellt wird, umso höher ist der Stromverbrauch.

HINWEIS

Änderungen der Door Monitoring Konfiguration werden erst wirksam, nachdem der Zylinder programmiert wurde

Abtastintervall für die Stulpschraube: Der Sensor in der Stulpschraube tastet in einstellbaren Abständen das Magnetfeld ab. Je kleiner das Abtastintervall eingestellt wird, desto lückenloser ist die Überwachung aber umso höher ist der Stromverbrauch des Zylinders. Ein sinnvoller Kompromiss zwischen Türüberwachung und Stromverbrauch liegt bei 2 bis 3 Sekunden. Falls das Öffnen der Tür nicht registriert werden soll, kann die Funktion auch ausgeschaltet werden. Einstellung: aus
"Tür zu lange offen" Event nach: Nach der eingestellten Zeit wird eine Meldung an die LSM gesendet.
Tourigkeit des Schlosses: Je nach Schloss ist der Riegel nach einer, oder mehreren Touren vollständig ausgefahren und die Tür damit sicher verriegelt. In diesen Menüpunkten lässt sich die Tourigkeit einstellen.
HINWEIS
Beim .AP2 Antipanikzylinder wird die Riegelposition nicht überwacht.
Wählen Sie beim .AP2 Zylinder Tourigkeit "aus"
Wählen Sie beim .AP2 Zylinder als Tür sicher verschlossen Position "aus"
Protokollierung der Zutrittsliste: Stellen Sie hier ein, ob die "Tür offen" und die Schlossriegel-Ereignisse in der Zutrittsliste gespeichert werden
Weiterleitung im Netzwerk: Stellen Sie hier ein, ob die "Tür offen" und die Schlossriegel-Ereignisse über das WaveNet-Netzwerk in die LSM übertragen werden
Protokollierung / Weiterleitung der Alarme im Netzwerk: Stellen Sie hier ein, ob die Alarme über das WaveNet-Netzwerk in die LSM übertragen werden. Die Weiterleitung muss auch für den LN.I über "Netzwerk" » "Wavenet Verwalten" eingestellt werden. Die übertragenen Alarme sind:

Tür zu lange offen
Manipulationsversuch
Tür wird geöffnet obwohl sie als verriegelt oder als sicher verriegelt gilt

HINWEIS

Werden die Ereignisse nicht in der Zutrittsliste protokolliert, lässt sich nachträglich nicht mehr feststellen, wer eine Tür begangen hat.

Zustand

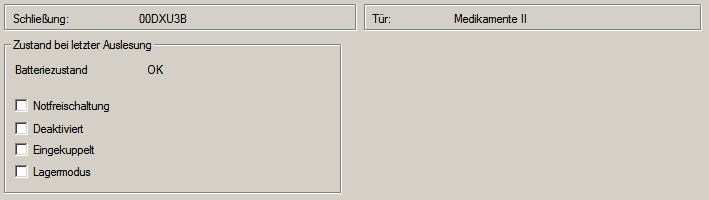

Im Register "Zustand" wird der zuletzt ausgelesene Zustand der Schließung gezeigt

Batteriezustand: Zeigt, ob die Batterien gewechselt werden müssen
Notfreischaltung: Der Zylinder wurde über die Software durch eine Notöffnung eingekuppelt
Deaktiviert: Der Zylinder ist deaktiviert. Der Zylinder kuppelt auch bei einem berechtigten Transponder nicht ein
Eingekuppelt: Der Zylinder ist eingekuppelt
Lagermodus: Die Batterien wurden über die 2. Warnstufe hinaus entladen und der Zylinder ist im Lagermodus. Mit einem G2 Batterie-Wechseltransponder wird der Modus für 30 Sekunden aufgehoben. In dieser Zeit kann der Zylinder mit einem berechtigten Transponder geöffnet werden

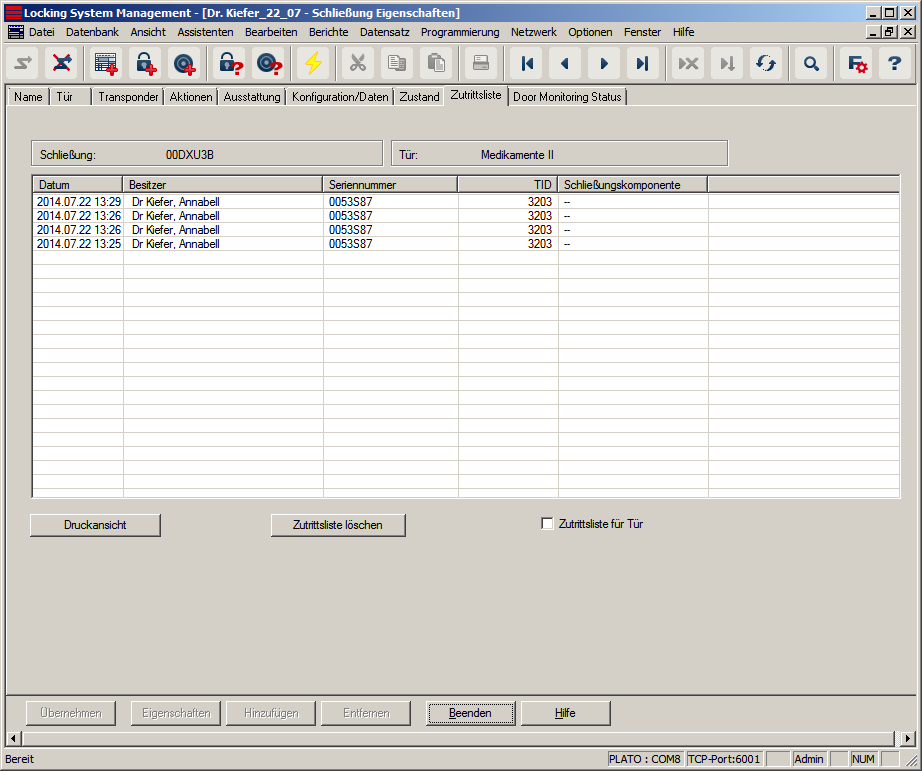

Zutrittsliste

Schließungen mit der Option .ZK speichern die Berechtigungen mit Datum, Zeit, Name, Seriennummer und Transponder ID

Zutrittsliste für Tür: Sind mehrere Schließungen an der Tür verbaut, lassen sich die Zutritte aller Schließungen anzeigen

Zum Exportieren der Zutrittsliste klicken Sie auf [Druckansicht]. Von der Druckansicht kann die Liste gedruckt werden, oder in exportiert werden. Mögliche Formate sind:
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC und XML

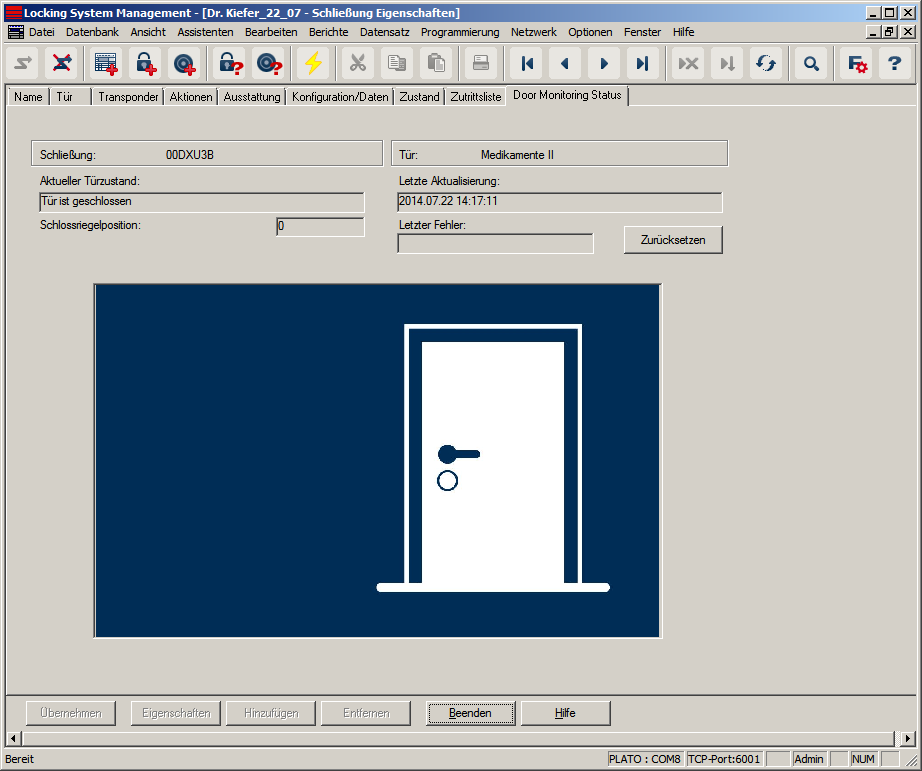

Door Monitoring Status

Im Register "Door Monitoring Status" wird der zuletzt ausgelesene Zustand der Schließung gezeigt. Für den Status haben Sie zwei Möglichkeiten
- Der Status wird automatisch über einen LN.I ausgelesen, sobald eine Veränderung eintritt

oder

- Manuelles auslesen über "Programmierung" » Schließung auslesen

Aktueller Türzustand:

Tür zu lange offen
Tür offen
Tür geschlossen
Tür verriegelt
Tür sicher verriegelt

Schlossriegelposition: Position des Riegels 0-4, je nach Tourigkeit des Schlosses
Letzter Fehler:

Undefinierter Zustand der Tür
Tür zu lange offen
Stulpschraube wurde manipuliert (wurde entfernt)
Magnetfeld-Manipulation (Magnetfeld an der Stulpschraube ist zu groß)
Tür ist gewaltsam geöffnet worden (trotz Verriegelung wird die Tür geöffnet)

Zurücksetzen: Fehlermeldungen müssen manuell zurückgesetzt werden
