Anzeigen - Schließzylinder (Z4) DoorMonitoring
Lassen Sie sich die wichtigsten Informationen Ihrer Schließanlage direkt im Schließplan anzeigen. Die Türzustände des DM Zylinders lassen sich direkt im Schließplan darstellen
- Diese Ansicht ist lediglich bei Online-Anbindung der DM Zylinder sinnvoll
- Wenn ein Funkknoten (LockNode) ausfällt, erkennt das System dieses erst, wenn der Zylinder durch die LSM angesprochen wird (Auslesen, Umprogrammierung). Daher ist es sinnvoll, den Zustand des Wavenet Netzwerks zu prüfen
- Die Zylinder übertragen jede Zustandsänderung an die LSM (LSM Basic Online) bzw. den CommNode Server (Business / Professional) in Echtzeit. Wird die LSM geschlossen, wird der aktuell angezeigte Zustand gespeichert
- Ändert sich ein Türzustand während die LSM geschlossen ist (Basic) oder der CommNode Server angehalten wurde (Business / Professional), wird diese Änderung durch das System nicht registriert. Der korrekte Zustand wird erst dann wieder angezeigt, wenn eine Zustandsänderung an der Tür vorgenommen wurde

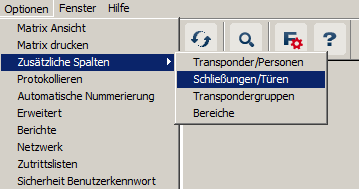

- Klicken Sie in der Menüzeile auf "Optionen" > "Zusätzliche Spalten" > "Schließungen/Türen"

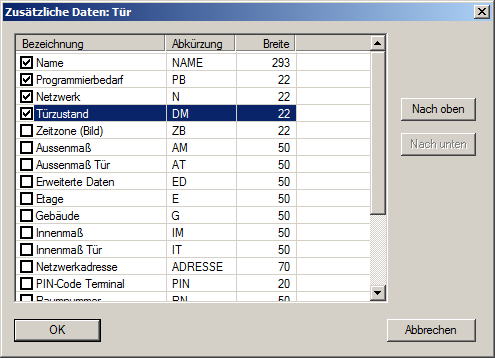

- Wählen Sie "Netzwerk" und "Türzustand"
- Ändern Sie die Reihenfolge in der Liste durch klicken auf [Nach oben] und [Nach unten]

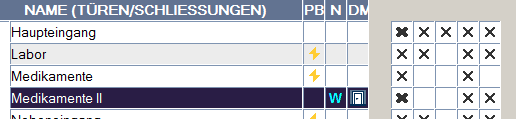

- Die Netzwerkverbindung und der Türzustand werden jetzt im Schließplan angezeigt
Matrixansicht
Die Türzustände werden über verschiedene Symbole in der Matrix dargestellt
Symbol | Zustand | Information |
|---|---|---|
| sicher verriegelt | Tür ist geschlossen und Mitnehmer wurde rotiert bis zur Einstellung [sicher verriegelt] |
| verriegelt | Tür ist geschlossen und Mitnehmer weniger rotiert als die Einstellung [sicher verriegelt] |
| geschlossen | Tür ist geschlossen und Riegel zurückgefahren |
| offen | Tür geöffnet |
| Fehlermeldung – Undefinierter Zustand / Warnung / Alarm | Dieses Symbol hat unterschiedliche Bedeutungen: Tür zu lange offen Stulpschraube wurde manipuliert (spricht nicht mehr an, wurde entfernt) Magnetfeld-Manipulation (Magnetfeld an der Stulpschraube ist zu groß) Tür wurde gewaltsam geöffnet (trotz Verriegelung wird die Tür geöffnet) |
| Zustand unbekannt | Undefinierter Zustand – Aufgrund einer Störung, bzw. einer dem System unlogischen Veränderung ist der Zustand unbekannt |
Unbekannter Zustand
Das Symbol „unbekannter Zustand“ und das Alarmsymbol verändert sich nicht selbstständig, wenn der Grund für die Störung verschwindet (Ausnahme ist der „Tür zu lange offen Alarm“, der bei Schließen der Tür nicht verschwindet). Der Alarm muss zurückgesetzt werden
Fehlermeldung | Aktion |
|---|---|
Undefinierter Zustand der Tür | Tür muss geöffnet und wieder geschlossen werden. Zylinder erkennt den Zustand und schickt diesen an die LSM |
Tür zu lange offen | Tür schließen |
Stulpschraube wurde manipuliert (wurde entfernt) | Stulpschraube prüfen. Nach Fehlerbehebung den Fehler wieder zurücksetzen, siehe Kapitel Zylinder |
Magnetfeld-Manipulation (Magnetfeld an der Stulpschraube ist zu groß) | Tür prüfen. Fehler zurücksetzen, siehe Kapitel Zylinder |
Tür ist gewaltsam geöffnet worden (trotz Verriegelung wird die Tür geöffnet) | Tür prüfen. Fehler zurücksetzen |
