Cylindre - Cylindre de fermeture (Z4) DoorMonitoring

Les propriétés du cylindre peuvent être déterminées avec précision afin que la porte se comporte exactement comme vous le souhaitez.

Conditions préalables

• Le logiciel LSM est ouvert
• Au moins un cylindre a été créé dans le plan de fermeture
• Vous voyez la matrice du plan de fermeture sur l'écran

Cliquez deux fois sur un des cylindres apparaissant sur l'aperçu du plan de fermeture.

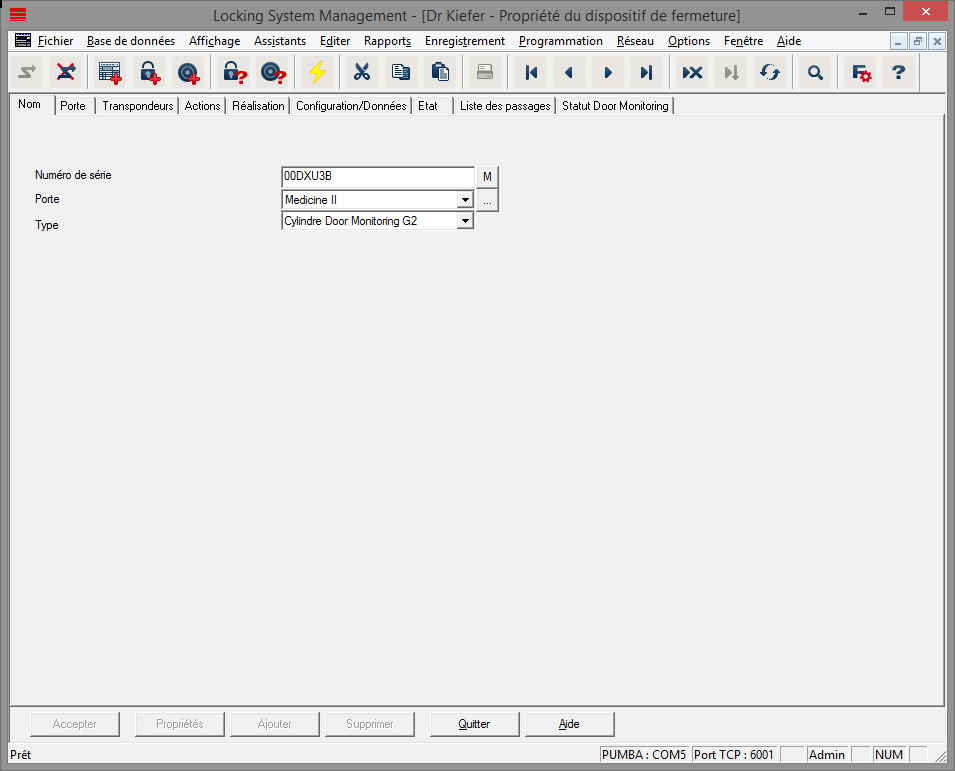

Nom

Les propriétés du cylindre sont ouvertes. Vous voyez l'onglet « Nom »

• Vous voyez le nom de la porte. En cliquant sur le champ du nom, vous pouvez si nécessaire modifier le nom
• Le numéro de série vous permet de clairement identifier le cylindre. Le numéro est enregistré dans l'électronique et est gravé sur le corps du cylindre
• Le type montre de quel type de fermeture il s'agit.

Porte

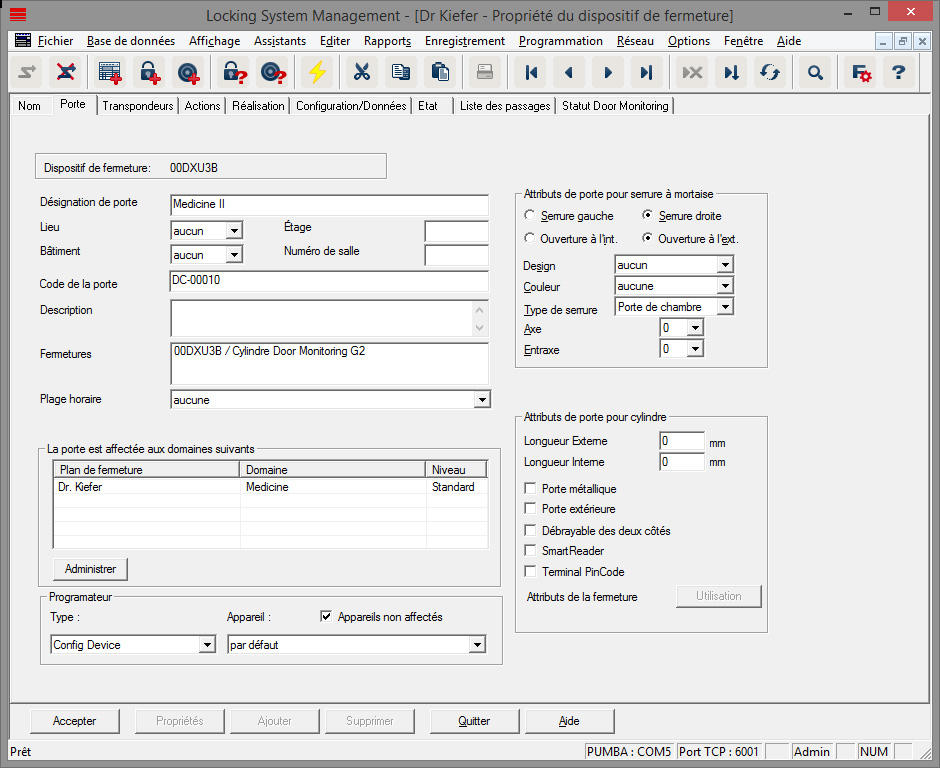

Le registre « Porte » présente les informations de la porte

• Fermeture : Le numéro ID de la fermeture
• Désignation de la porte : Le nom de la porte
• Lieu : Lorsqu'un lieu a été créé, il est alors possible de le choisir
• Bâtiment : Lorsqu'un bâtiment a été créé, il est alors possible de le choisir
• Étage : L'étage auquel la porte se trouve
• Numéro de pièce/de bureau : Désignation du numéro de la pièce
• Code de la porte : L'ID de la porte est créé automatiquement
• Description : Champ pour l'insertion d'informations supplémentaires
• Fermetures : Fermetures attribuées à la porte
• Plage horaire : Liste des plans de plages horaires pouvant être attribuées à la porte. Ainsi certaines personnes sont autorisées à une porte à certains moments déterminés
• Domaines : Information concernant l'installation de fermeture, le domaine et les niveaux
• Appareil de programmation : Sur quels chemins la fermeture est-elle programmée ?
• Config Device : Appareil de programmation par ex. SmartCD
• Nœud de réseau : Module réseau. Encastré dans la porte
• Nœuds WaveNet : Nœud central ou nœud de routeur en relation avec un module réseau interne (LN.I). Pour LN.I, la carte réseau est intégrée dans le capuchon du bouton
• Attributs de la porte pour serrure à mortaise : Informations détaillées concernant la serrure
• Attributs de la porte pour cylindre de fermeture : Informations détaillées concernant le cylindre

Transpondeur

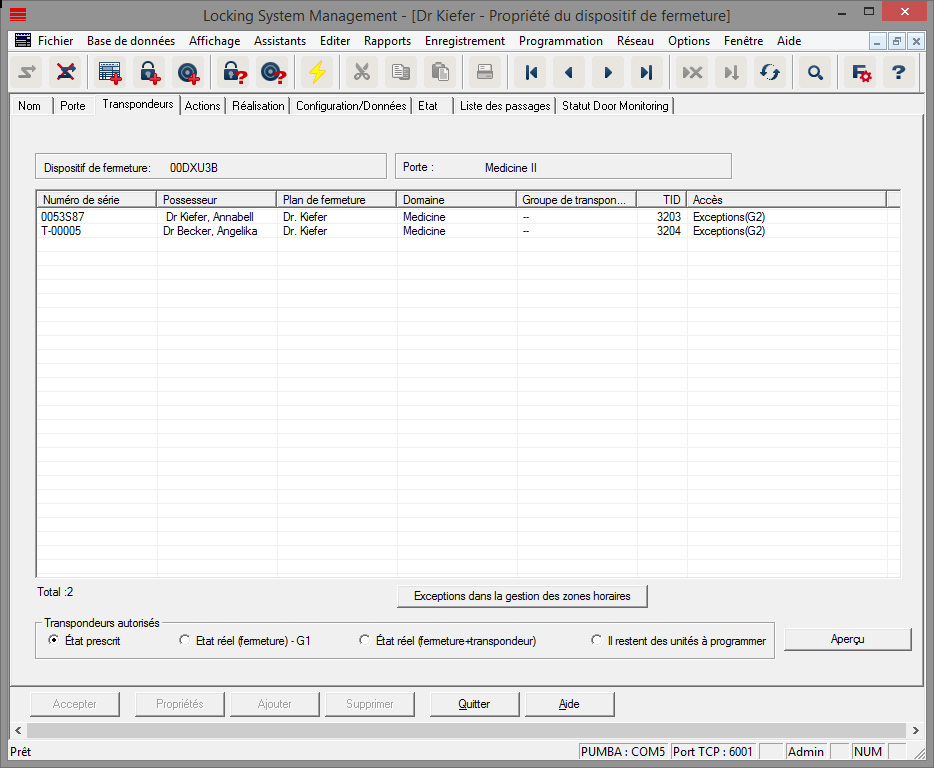

Le registre « Transpondeur » liste tous les transpondeurs autorisés

Actions

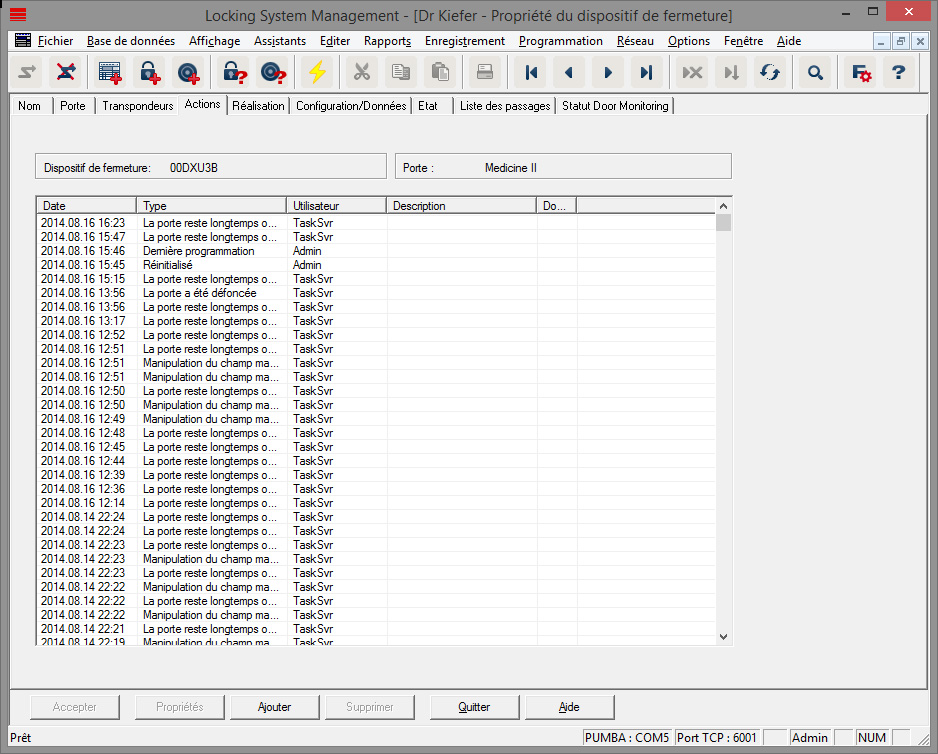

Le registre « Actions » liste les programmations effectuées

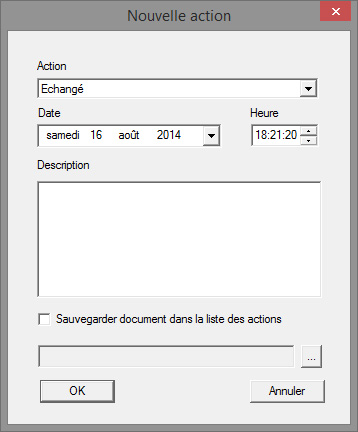

Vous pouvez consigner des actions supplémentaires via [Ajouter]. Choisissez les différentes actions via le Menu déroulant

• Démonté
• Remplacé
• Monté
• Dernier remplacement des piles
• Remplacement des piles conforme au plan

Équipement

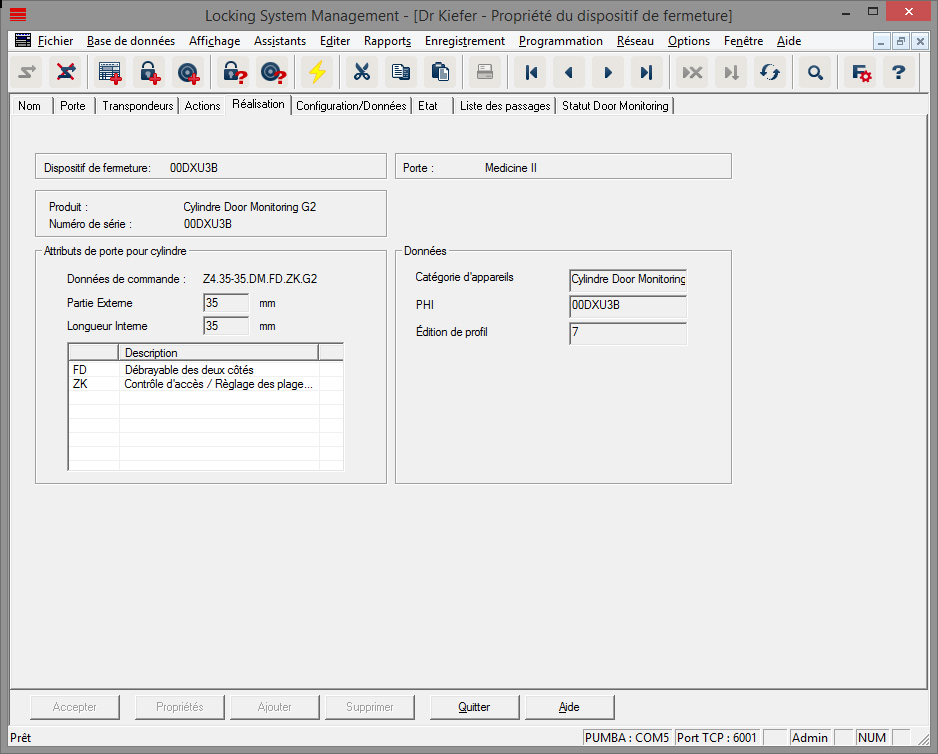

Le registre « Équipement » affiche les informations détaillées relatives à la fermeture

• Fermeture : Le numéro de série du cylindre. Le numéro PHI est standard. Vous pouvez toutefois attribuer votre propre numéro de série
• Porte : Nom de la porte
• Données de la commande : Numéro d'article de la fermeture
• Dimension extérieure : Longueur du cylindre du filetage de la vis de maintien au côté extérieur du PZ
• Dimension intérieure : Longueur du cylindre du filetage de la vis de maintien au côté intérieur du PZ
• Des informations supplémentaires sont disponibles dans le tableau en fonction du type de fermeture
• Classe d'appareil : Information de la classe de la fermeture
• PHI : Physical Hardware Identifier. Un numéro d'identification clair de la composante
• Profile Release : La version du profile

Configuration/Données

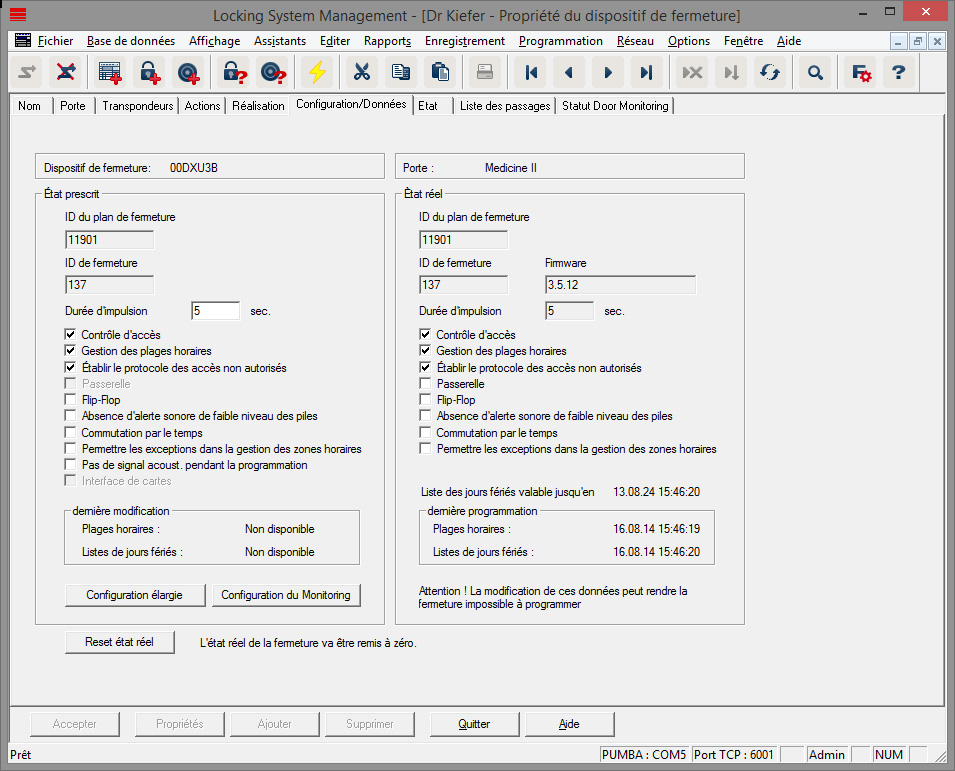

La fermeture est configurée dans le registre « Configuration/Données »

• Vous voyez deux sections : un espace « Réel » et un espace « Prescrit » Dans l'espace « Prescrit », vous réglé le comportement des composants. Dès que les changements ont été programmés, les deux domaines sont identiques
• Durée d'impulsion : Pendant combien de temps le cylindre doit-il se coupler ? 1 s - 25 s
• Contrôle des accès : Le cylindre enregistre quel transpondeur a été actionné et quand L'option .ZK est requise
• Pilotage par plages horaires : Certaines personnes peuvent ouvrir la porte à certains horaires. L'option .ZK est requise
• Consigner les tentatives d'accès non autorisées : le cylindre enregistre quand une personne non autorisée a essayé d'ouvrir la porte
• Flip Flop (bascule) : Le cylindre couple durablement lors d'une autorisation....jusqu'à ce qu'une autre autorisation ait lieu. Lorsque le mode FF est choisi, la surveillance du pêne du cylindre DoorMonitoring doit être désactivée. La position du pêne est seulement affichée correctement lorsque le FF est désactivé
• Absence d'alerte acoustique des piles : Le cylindre n'émet aucun signal acoustique lorsque la pile doit être remplacée
• Commutation temporaire : Le cylindre se couple/désaccouple automatiquement/manuellement à certains horaires précis. Vous pouvez régler le comportement précis sous « Configuration étendue ». Lorsque la commutation temporaire est choisie, la surveillance du pêne du cylindre DoorMonitoring doit être désactivée. La position du pêne est affichée correctement lorsqu'il n'y a pas de commutation temporaire
• Autoriser les exceptions dans la gestion des plages horaires (à partir de LSM Business) : Les exceptions dans la gestion des plages horaires peuvent être réglées
• Pas d'accusés de réception acoustiques après programmation : Le cylindre n'émet aucun signal acoustique pendant la programmation
• Interface de la carte : Si un lecteur de cartes est intégré au cylindre, la fonction peut alors être activée ici.
• Configuration étendue : Ici, vous pouvez déterminer le comportement pour la commutation temporaire. Ces options sont actives dès qu'un plan de plages horaires est créé
• Couplage automatique : La fermeture se couple automatiquement à l'horaire défini
• Couplage manuel : La fermeture reste désaccouplée à l'horaire défini. Après l'actionnement d'un transpondeur, la fermeture couple de manière permanente
• Découplage automatique : La fermeture se désaccouple automatiquement à l'horaire défini
• Découplage manuel : La fermeture reste couplée à l'horaire défini. Après autorisation, la fermeture couple de manière permanente
• Transpondeur toujours actif : Pendant que la fermeture est couplée, les supports d'identification autorisés peuvent continuer à fermer
• Transpondeur actif seulement quand désaccouplé : Pendant que la fermeture est couplée, les supports d'identification autorisés ne peuvent pas fermer
• Réinitialisation du logiciel : L'état est réinitialisé dans le logiciel par ex. pour reprogrammer une composante qui n'a pas été entièrement programmée

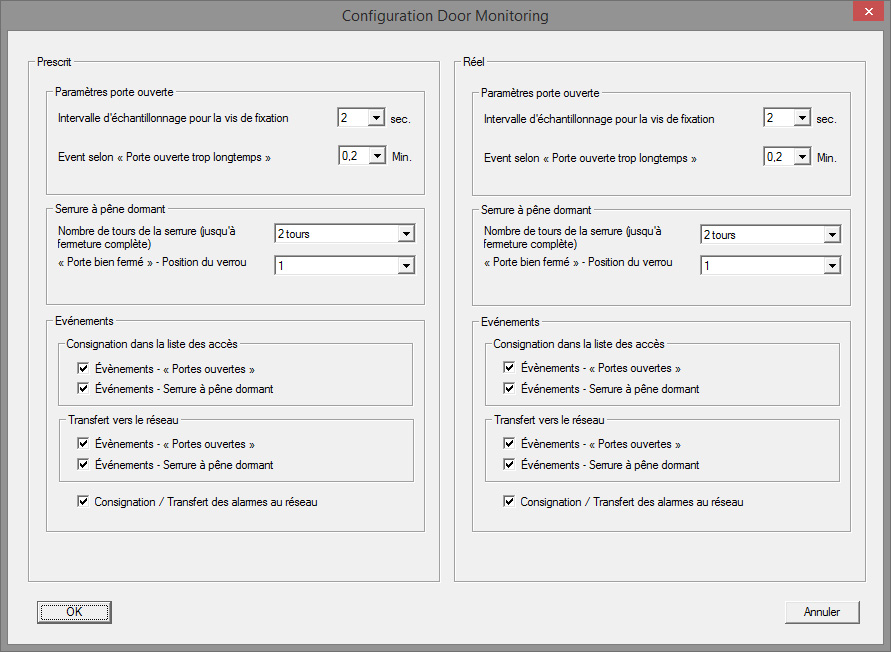

Configuration Monitoring

NOTE

La configuration monitoring a une influence directe sur la consommation en énergie du cylindre.

Plus l'intervalle de détection de la vis de maintien est réglée de manière courte, plus la consommation en énergie est élevée.

NOTE

Les modifications apportées à la configuration DoorMonitoring sont seulement valables lorsque le cylindre a été programmé

• Intervalle de détection pour la vis de maintien : Le capteur de la vis de maintien détecte le champ magnétique aux intervalles déterminés. Plus l'intervalle de détection est court, plus la surveillance se fait en continu et plus la consommation d'énergie du cylindre est haute. Un compromis raisonnable entre la surveillance de la porte et la consommation d'énergie se situe entre 2 à 3 secondes. Si l'ouverture de la porte ne doit pas être enregistrée, la fonction peut également être désactivée. Réglage : éteint
• « Porte ouverte trop longtemps », Event après : Après la durée paramétrée, un message est envoyé au LSM.
• Rotations de la serrure : En fonction de la serrure, le pêne est complètement positionné après un ou plusieurs tours et la porte ainsi bien verrouillée. La rotation peut être réglée dans ces points de Menu.

• NOTE



  La position du pêne n'est pas surveillée pour le cylindre anti-panique .AP2.

  Sélectionnez pour le cylindre .AP2, rotation « éteinte »

  Sélectionnez pour le cylindre .AP2 la position « éteinte » en tant que porte bien verrouillée
• Consignation de la liste des accès : Réglez ici si la « Porte ouverte » et les évènements du pêne de la porte doivent être enregistrés dans la liste des accès
• Transfert dans le réseau : Réglez ici si la « Porte ouverte » et les évènements du pêne de la porte doivent être transmis au LSM via le réseau WaveNet
• Consignation/Transfert de l'alarme au réseau : Réglez ici si les alarmes doivent être transmises au LSM via le réseau WaveNet. La transmission doit être également réglé pour le LN.I dans « Réseau » -> « Administrer WaveNet ». Les alarmes transmises sont :
• Porte ouverte trop longtemps
• Tentative de manipulation
• Porte sera ouverte bien qu'elle soit verrouillée ou verrouillée de manière sûre

NOTE

Si les évènements ne sont pas consignés dans la liste des accès, il est alors impossible de savoir ultérieurement qui a franchi une porte.

État de fonctionnement

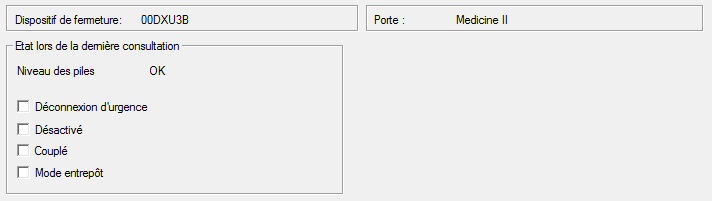

Le dernier état lu de la fermeture est affiché dans le registre « État »

• État de la pile : Montre si les piles doivent être remplacées
• Déblocage d’urgence : Le cylindre a été couplé par ouverture d'urgence via le logiciel
• Désactivé : Le cylindre est désactivé. Le cylindre ne se couple pas même avec un transpondeur autorisé
• Couplé : Le cylindre est couplé
• Mode par défaut : Les piles sont déchargées au-delà de l'alerte des piles de niveau 2 et le cylindre est en mode veille Le mode est suspendu pendant 30 secondes avec un transpondeur de remplacement des piles G2. Durant cette période, le cylindre peut être ouvert avec un transpondeur autorisé

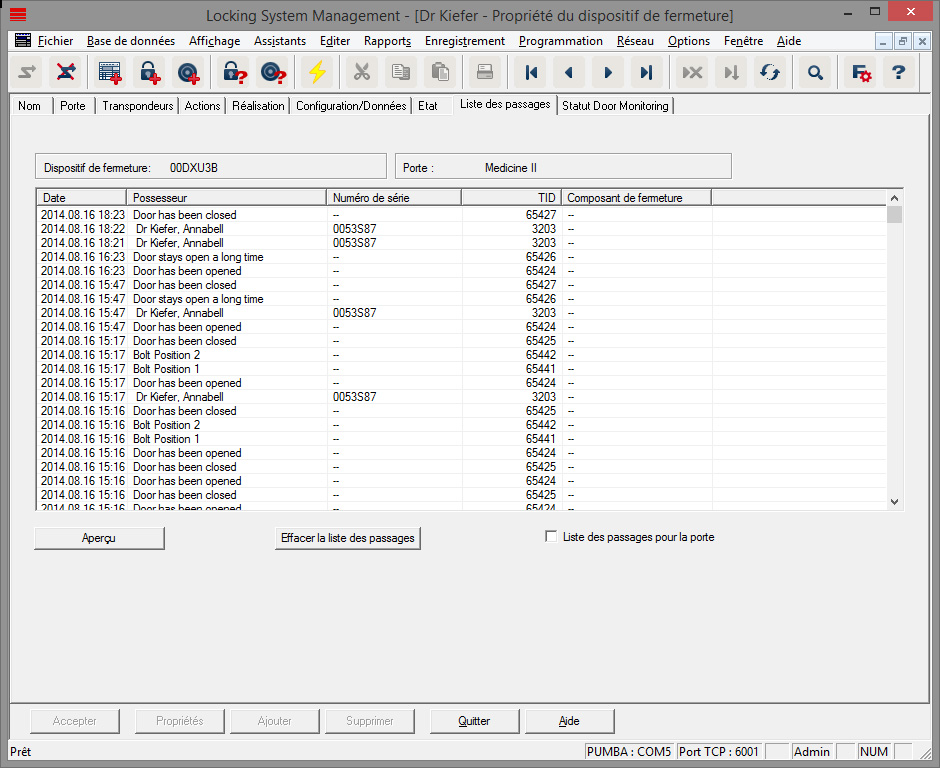

Liste d'accès

Les fermetures dotées de l'option .ZK enregistrent les autorisations avec la date, l'heure, le nom, le numéro de série et l'ID du transpondeur

Liste des accès pour la porte : Si la porte est dotée de plusieurs fermetures, il est possible d'afficher les accès de toutes les fermetures

Pour exporter la liste des accès, cliquez sur [Aperçu avant impression]. L'aperçu avant impression permet d'imprimer la liste ou de l'exporter. Les formats possibles sont :
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC et XML

Statut DoorMonitoring

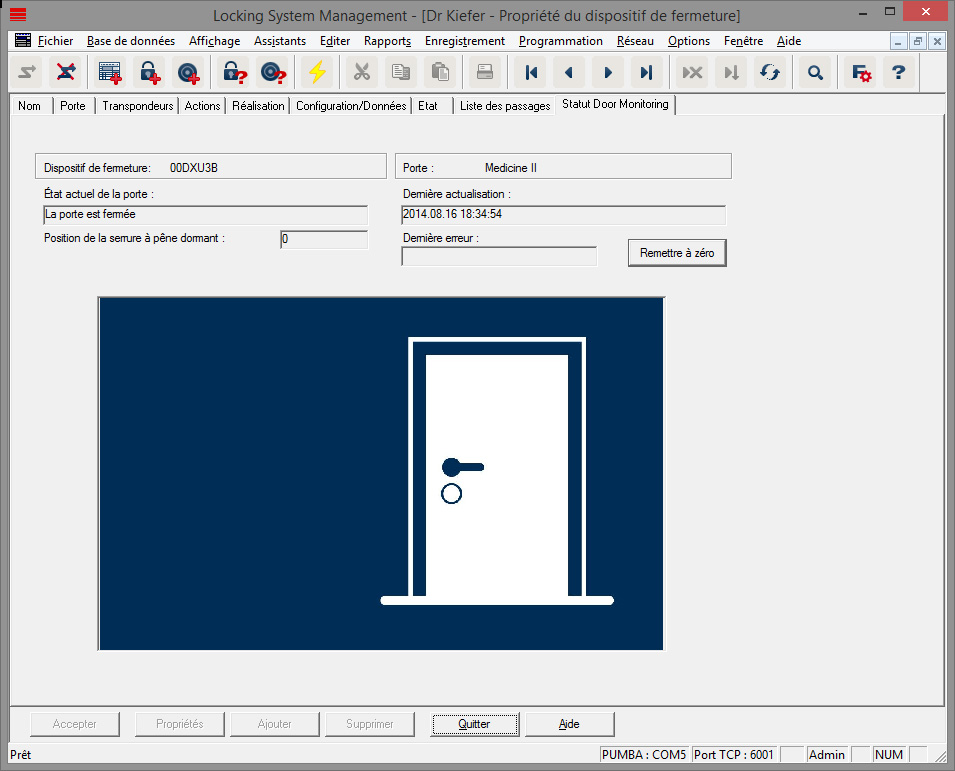

Le dernier état lu de la fermeture est affiché dans le registre « Statut DoorMonitoring » Pour le statut vous avez deux possibilités
- Le statut est automatiquement lu via un LN.I, dès qu'une modification survient

ou

- lecture manuellement via « Programmation » -> Lire fermeture

• État actuel de la porte :
• Porte ouverte trop longtemps
• Porte ouverte
• Porte fermée
• Porte verrouillée
• Porte verrouillée de manière sûre
• Position du pêne de la serrure : Position du pêne 0-4 en fonction de la rotation de la serrure
• Dernière erreur :
• État de la porte non défini
• Porte ouverte trop longtemps
• La vis de maintien a été manipulée (retirée)
• Manipulation du champ magnétique (le champ magnétique de la vis de maintien est trop grand)
• La porte a été forcée (la porte est ouverte bien qu'elle soit verrouillée)
• Réinitialiser : Les messages d'erreur doivent être réinitialisés manuellement
