Montage HC DK - Cilinder (Z4) 3061

Voor speciale rozetafdekkingen kan de knop van de .DK- en MR-cilinders worden verwijderd.

  1. Kleine schroevendraaier
  2. PH2-schroevendraaier (resp. Z4.DM.SCREWDRIVER voor DoorMonitoring-uitvoeringen)

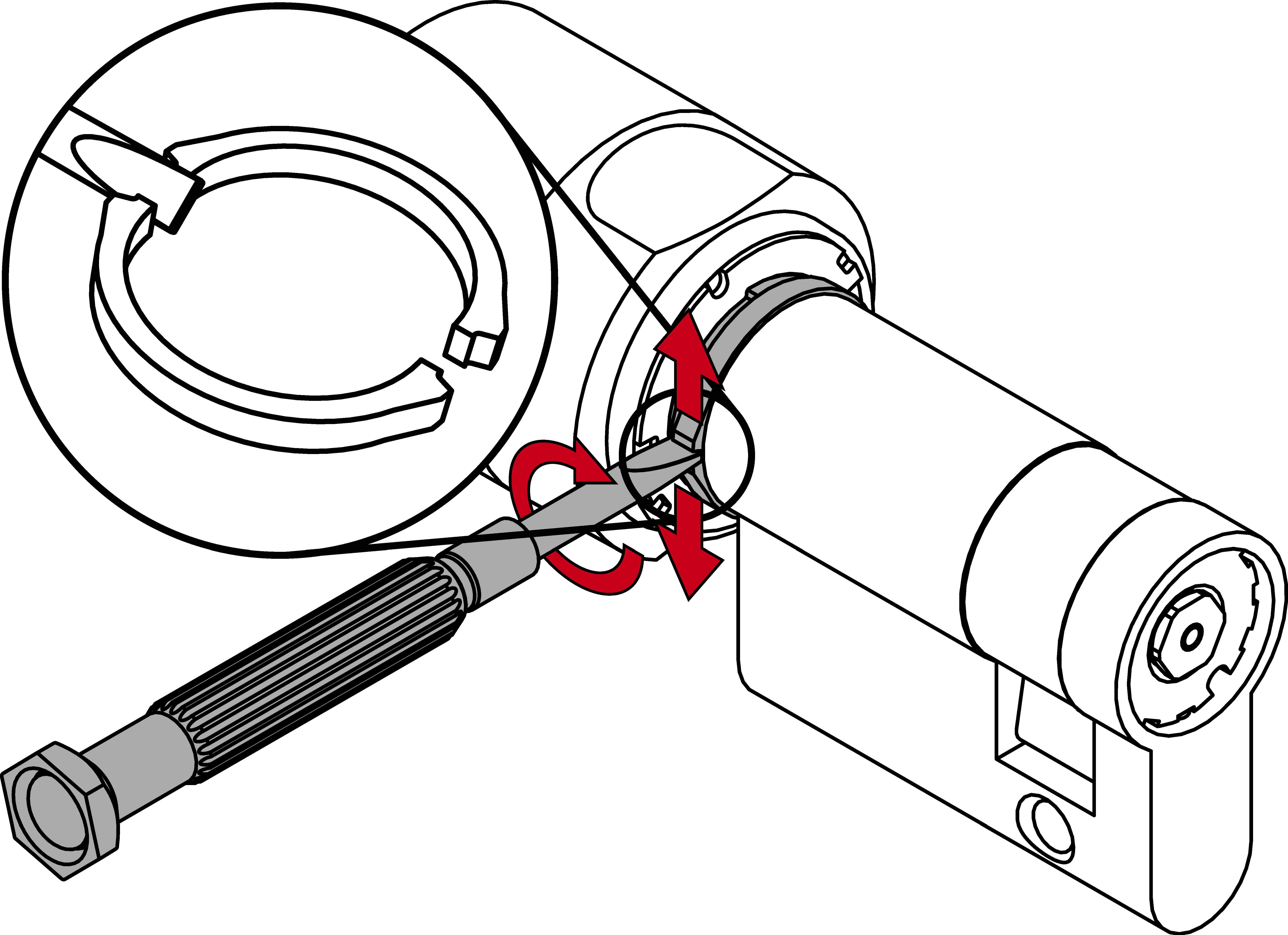

  1. Verbreek de kunststof ring tussen het cilinderlichaam en de knop met de schroevendraaier.

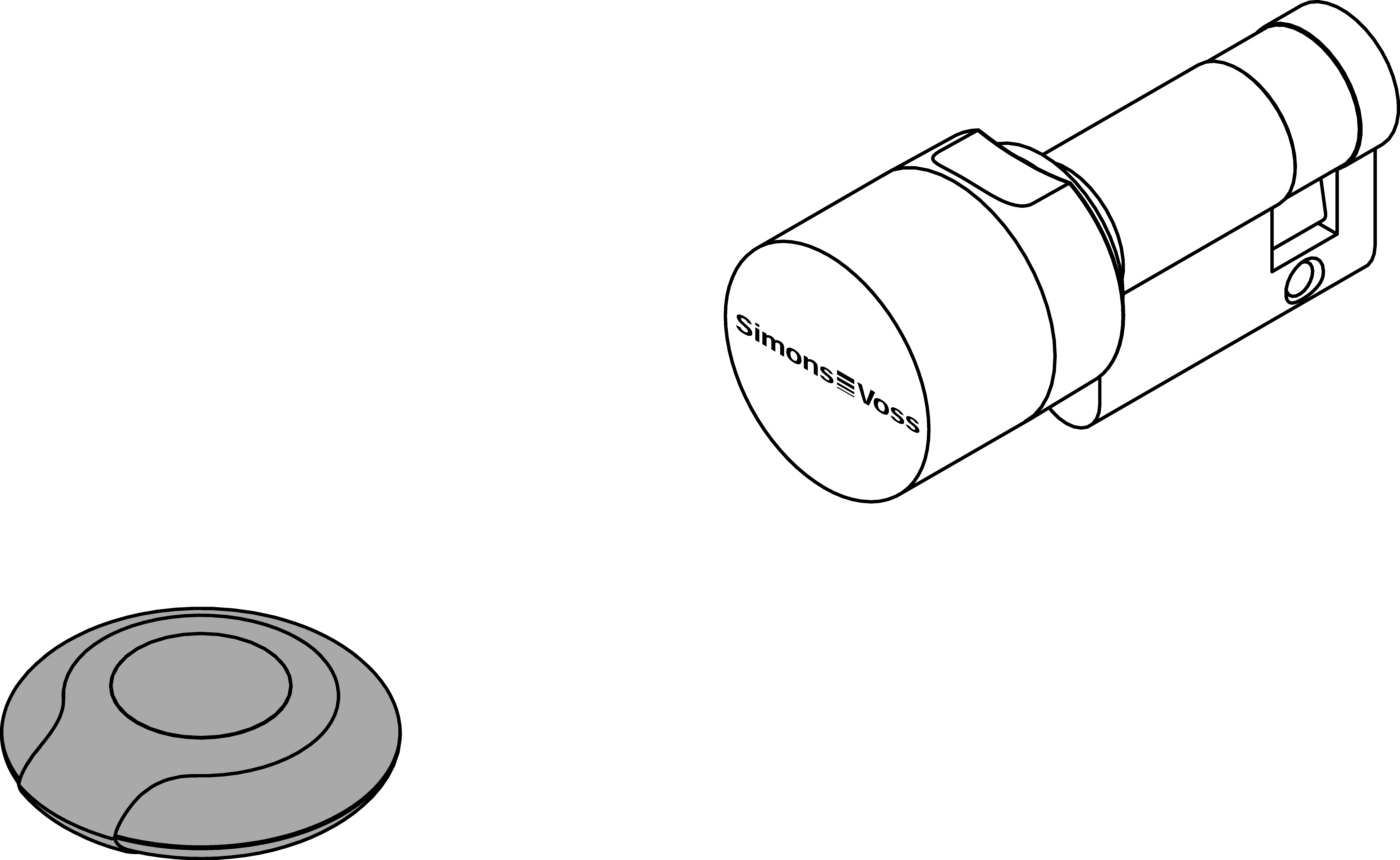

  4. Koppel de cilinder in met een bevoegd identificatiemedium.
  6. Druk de knop tot de aanslag in het cilinderlichaam.

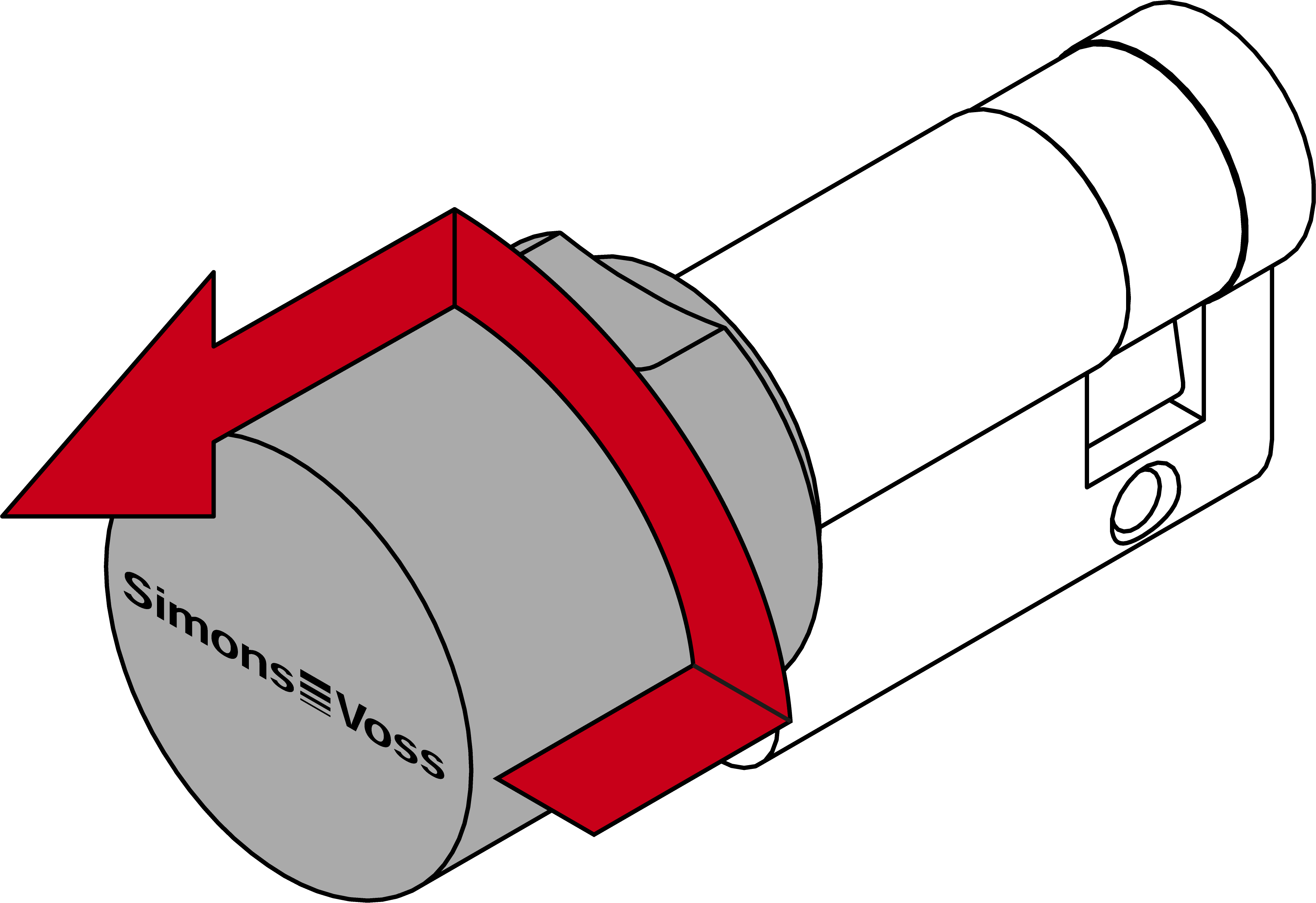

  7. Houd de knop ingedrukt en draai hem tot de aanslag linksom (evt. meenemer vasthouden).
  9. Wanneer de cilinder in de tussentijd uitkoppelt: activeer het identificatiemedium opnieuw.

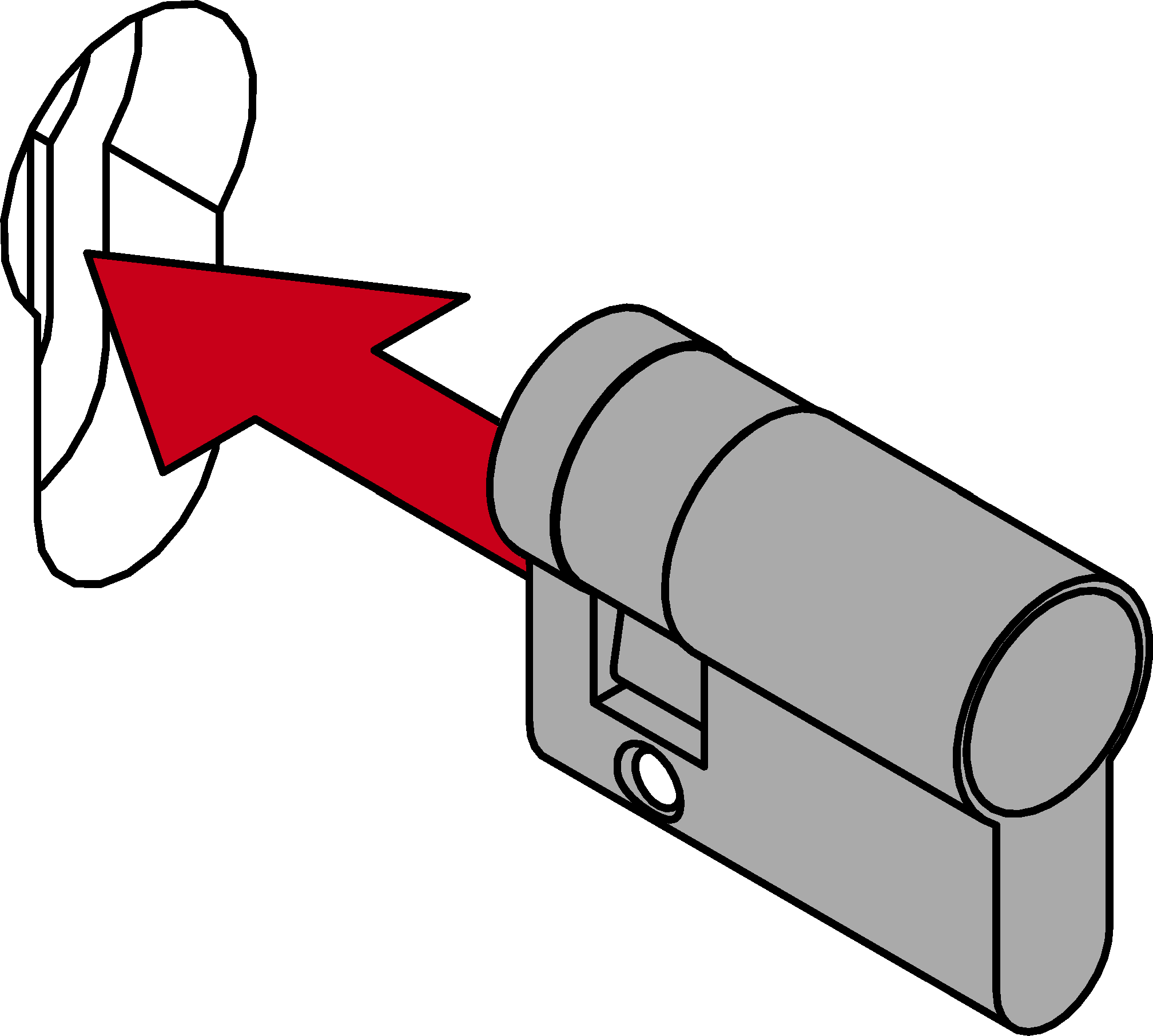

  10. Trek de knop uit het cilinderlichaam.

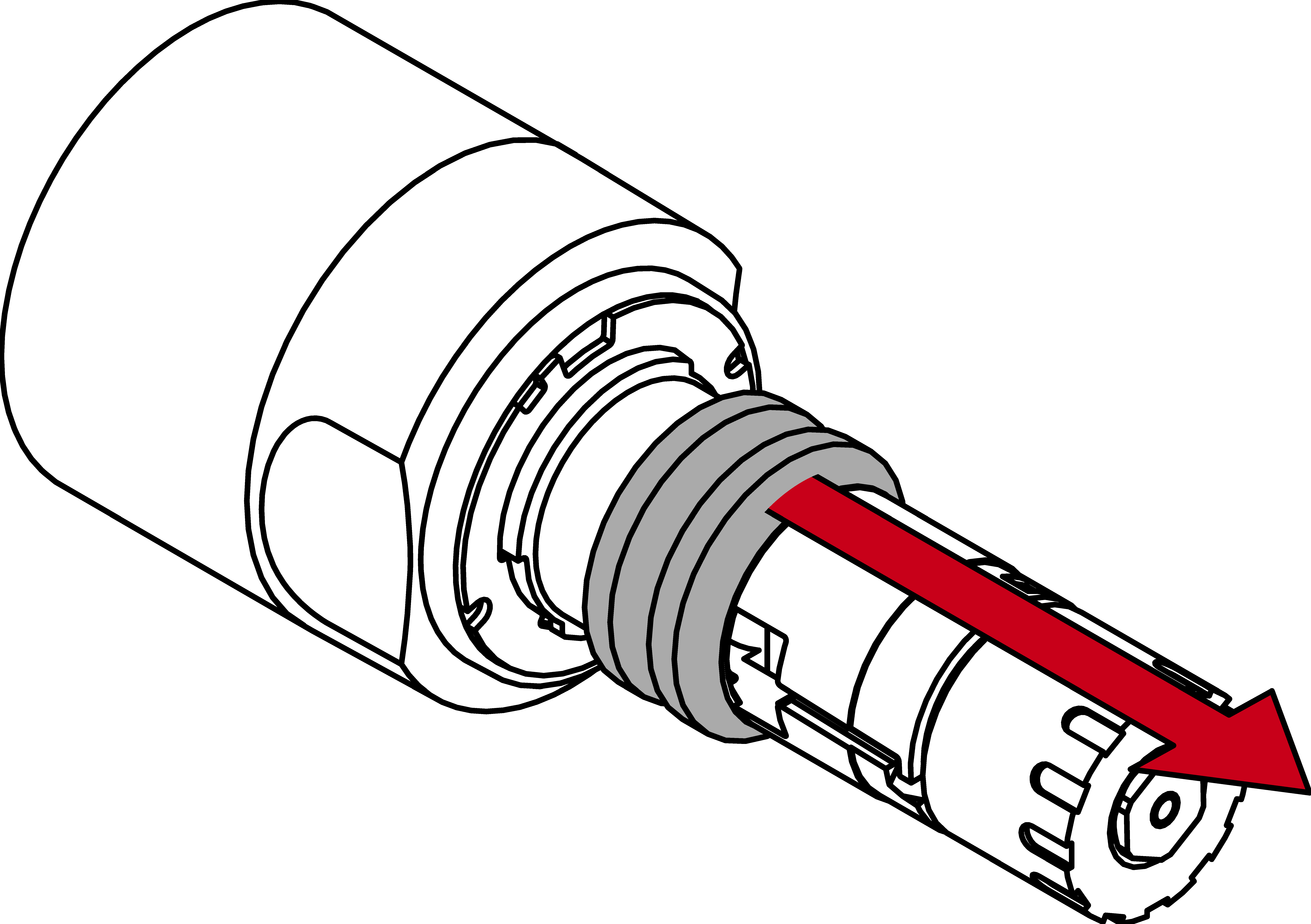

  11. Verwijder de aanwezige ringen (volgorde onthouden!).
  13. Steek het cilinderlichaam van binnen door de deur.

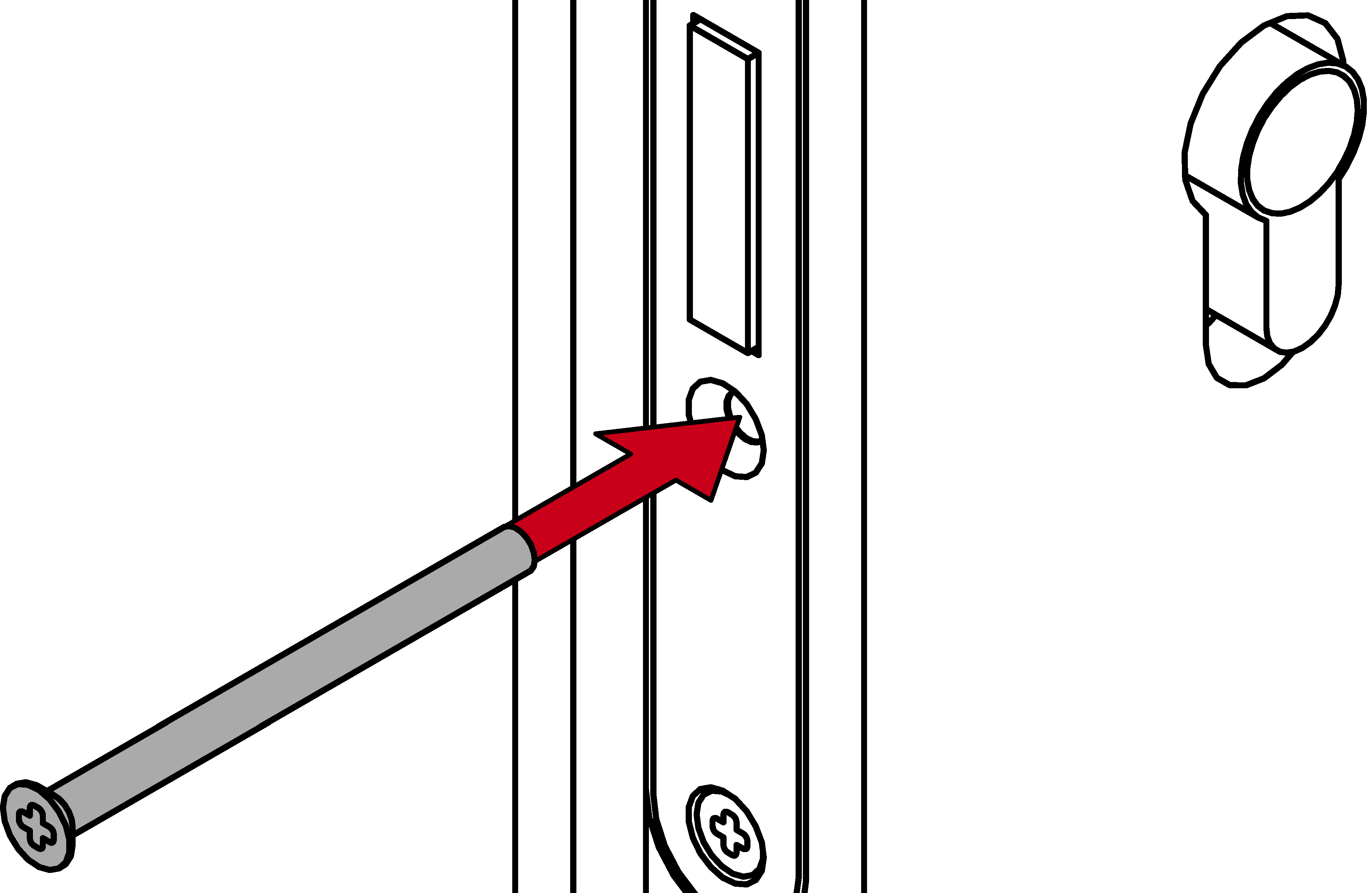

  15. Bevestig de cilinder met de stiftschroef.

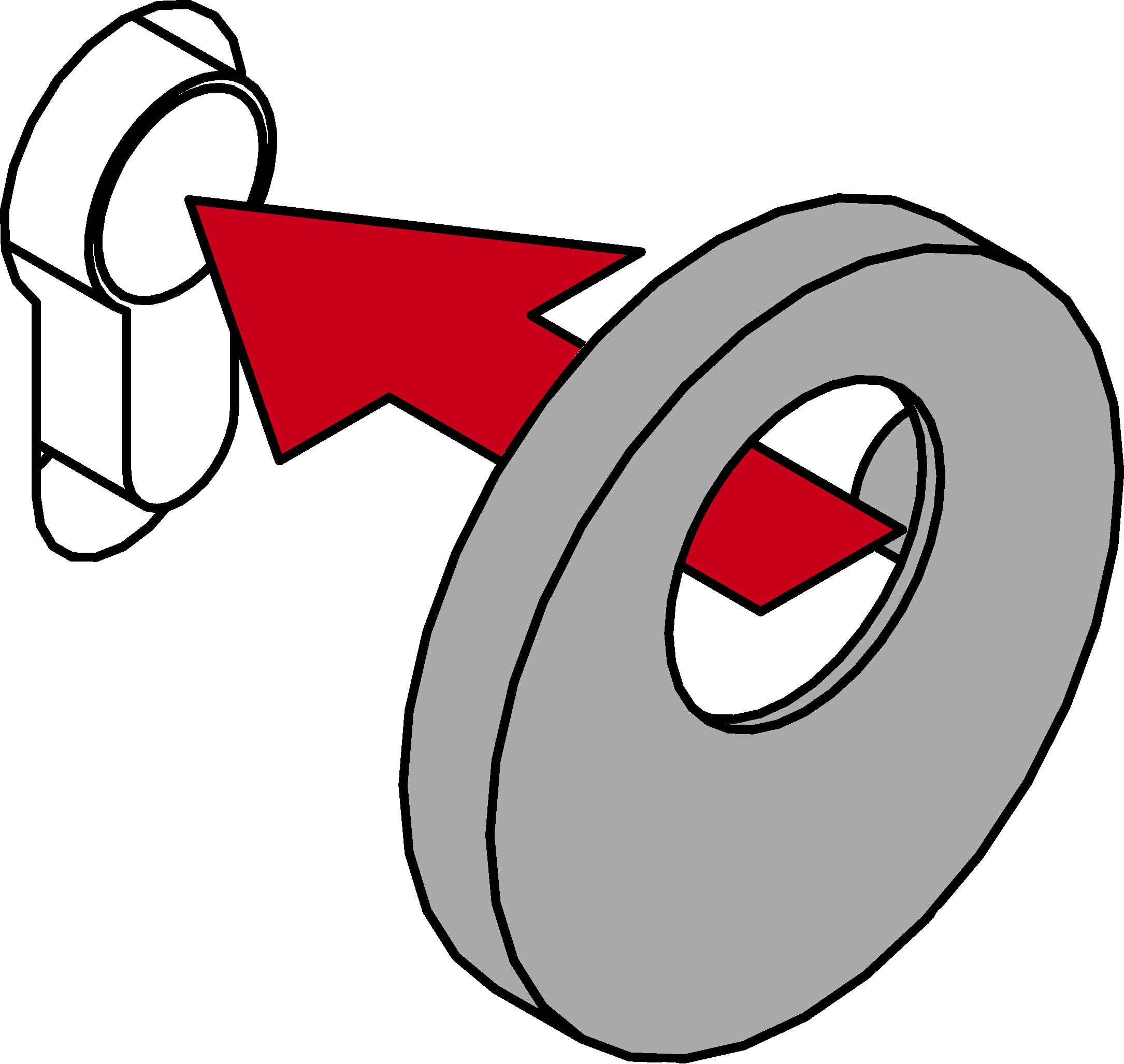

  17. Monteer de rozet op de deur.

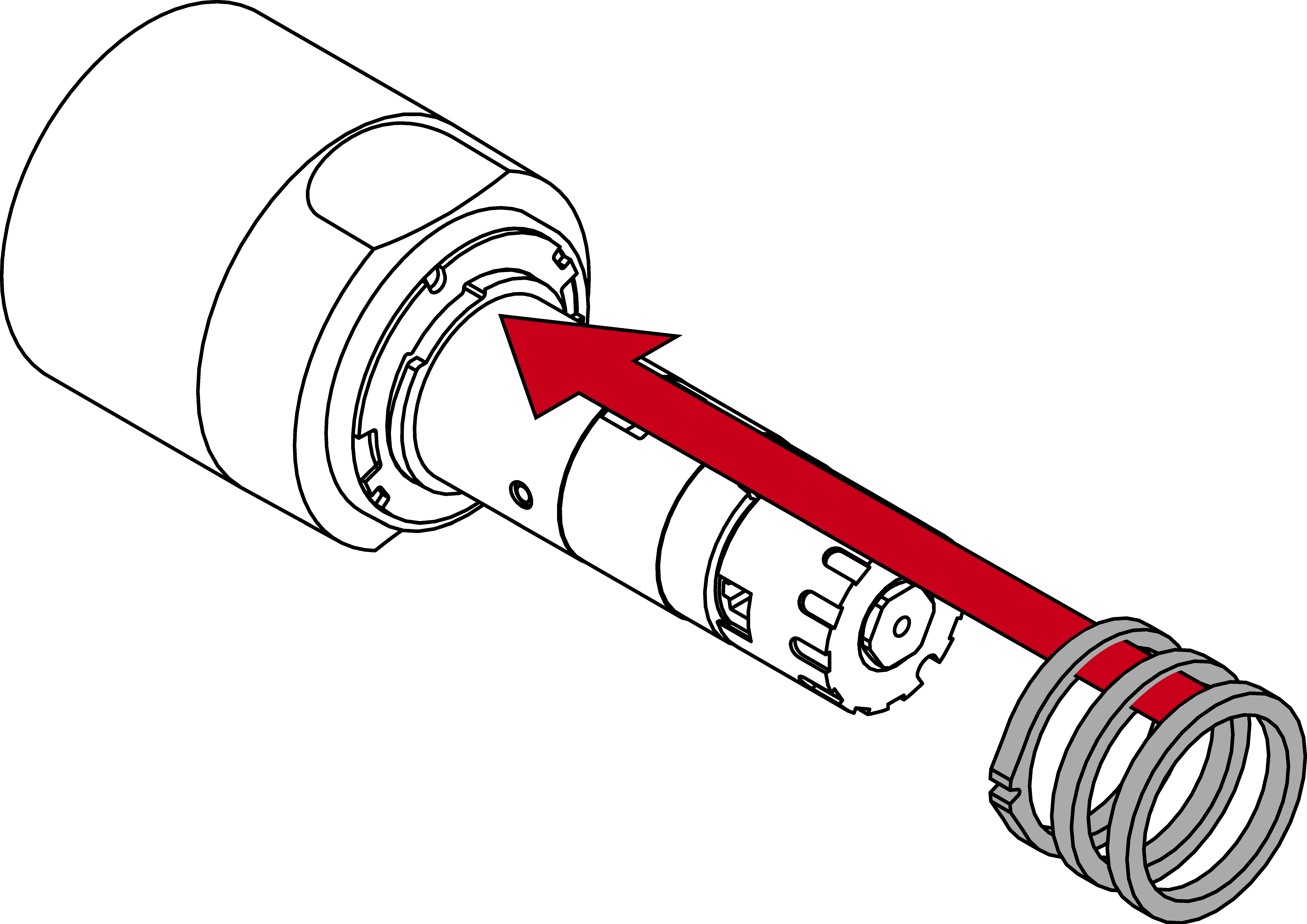

  19. Breng de tot nu toe aanwezige ringen en een nieuwe kunststof ring in dezelfde volgorde weer aan op de knopas.

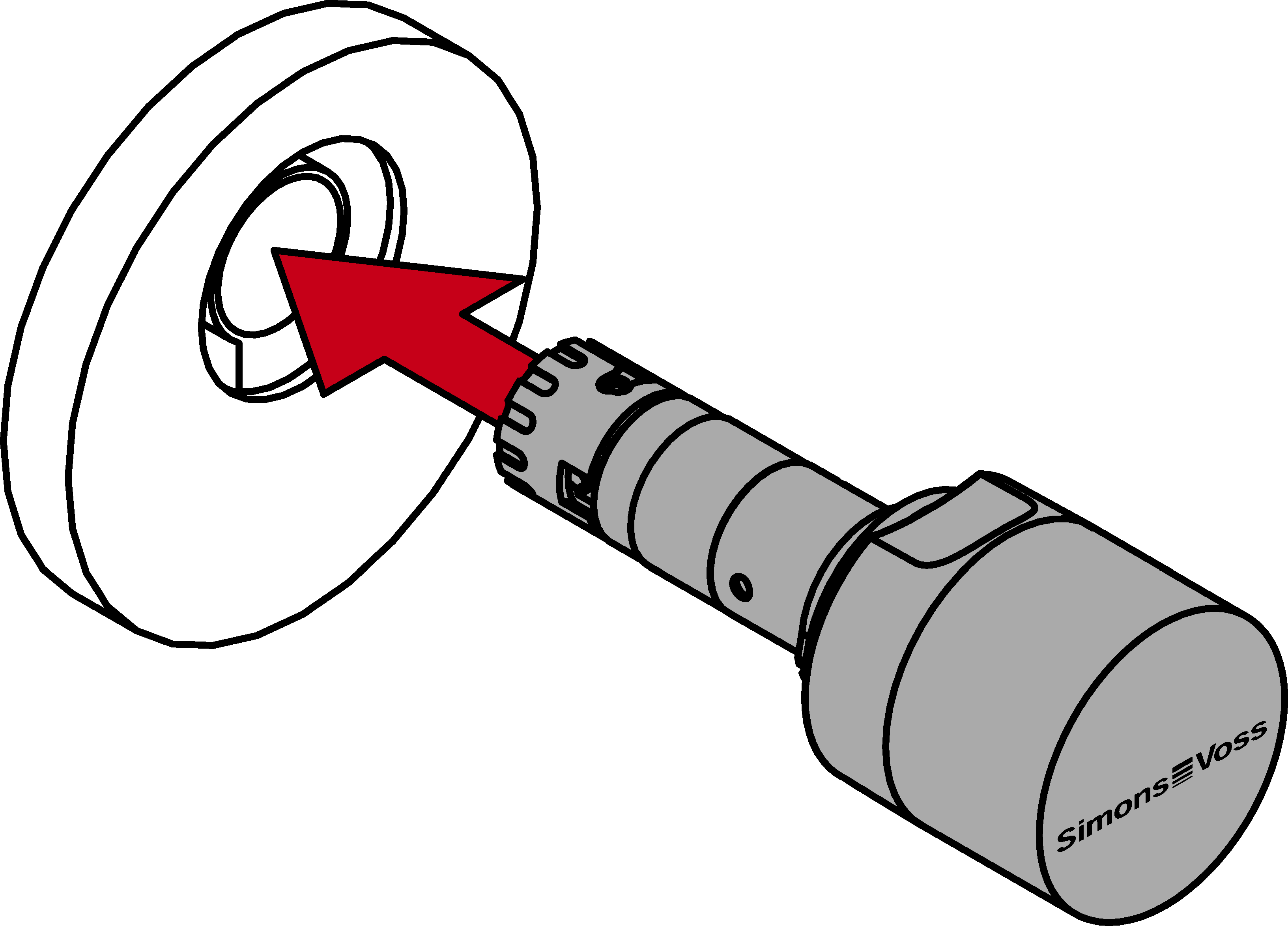

  21. Plaats de knop terug in het cilinderlichaam.
  23. Koppel de cilinder in met een identificatiemedium.

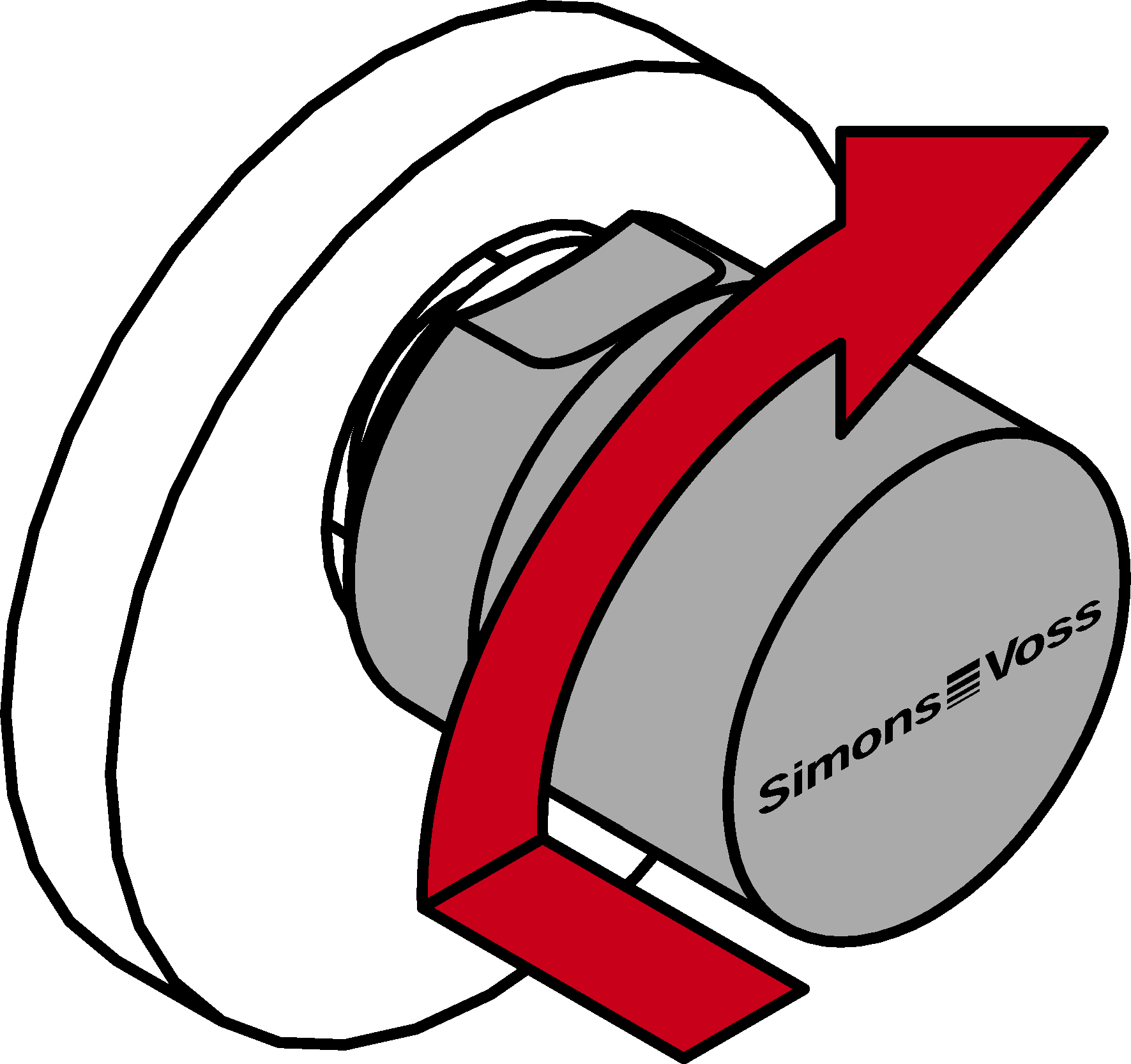

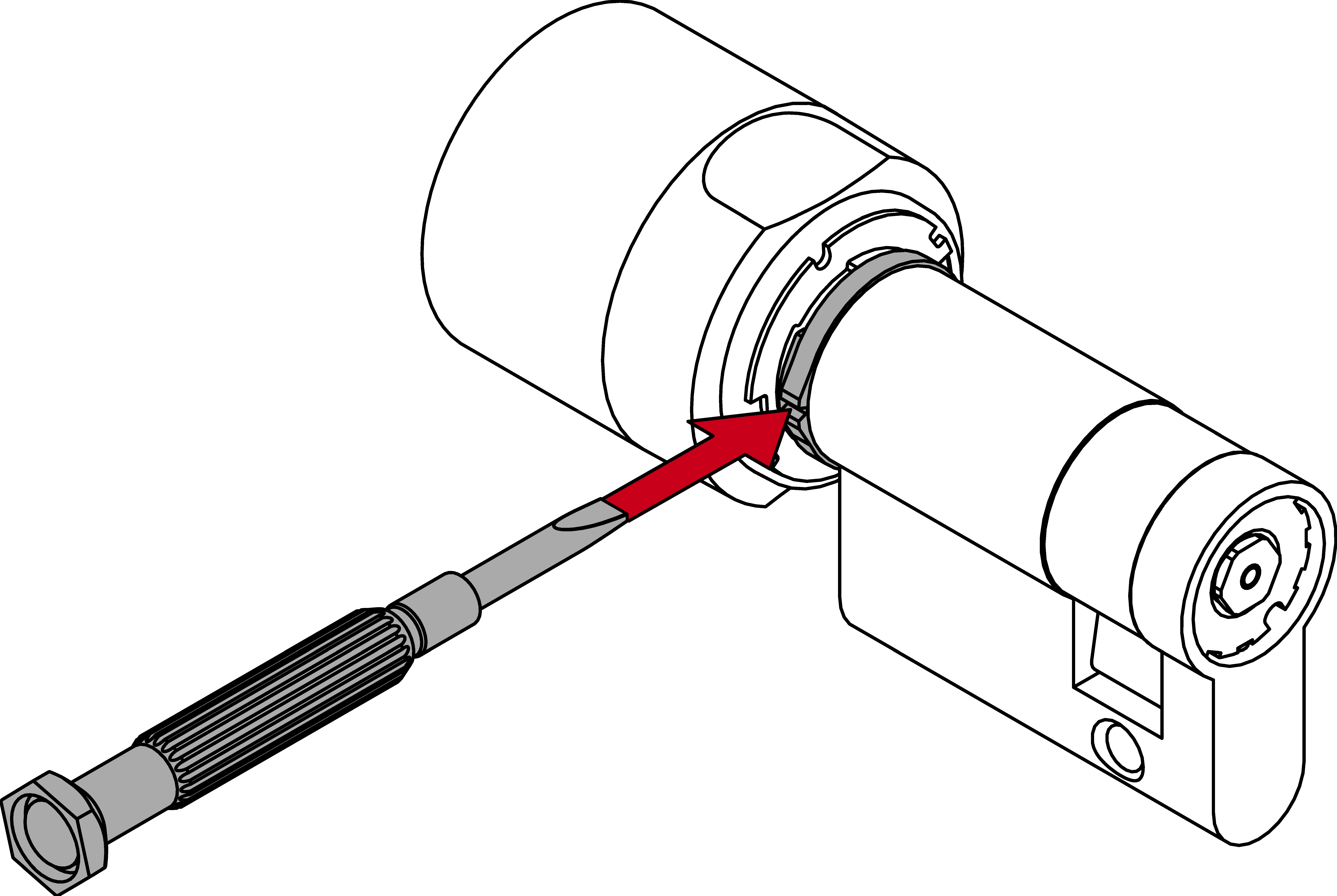

  24. Druk de knop in het cilinderhuis en draai hem rechtsom tot de aanslag totdat hij vastklikt.
  26. Controleer of de knop goed vastzit door hem heen en weer te draaien.
  1. Montage van de cilinder afgerond.
