Montage LockNode - Cilinder (Z4) 3061

  1. Cilinders geproduceerd na mei 2008.

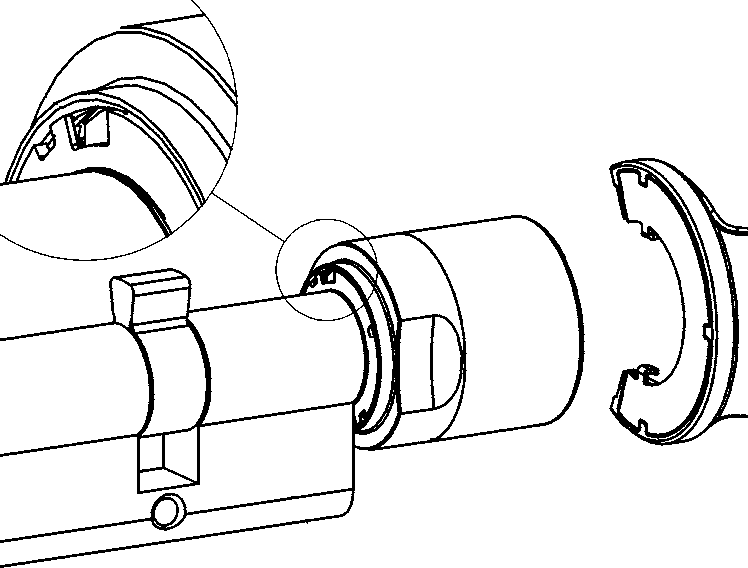

  1. Plaats de batterij-/montagesleutel op de knop van de zijde met elektronica zodanig dat de twee neuzen in de opening van de vast klikkende schijf grijpen (draai de knop eventueel totdat de neuzen pakken).

  2. OPMERKING

    notice

    De batterij-/montagesleutel moet vlak tegen de binnenzijde van de knop aan liggen.

  4. Houd de knop goed vast en draai de batterij-/montagesleutel circa 30° rechtsom.
  5. De vergrendelschijf klikt vast.
  6. Schuif de inkeping van de greep naar binnen.
  7. Draai het knopkapje tot de aanslag linksom.
  8. Neem nu het knopkapje weg.

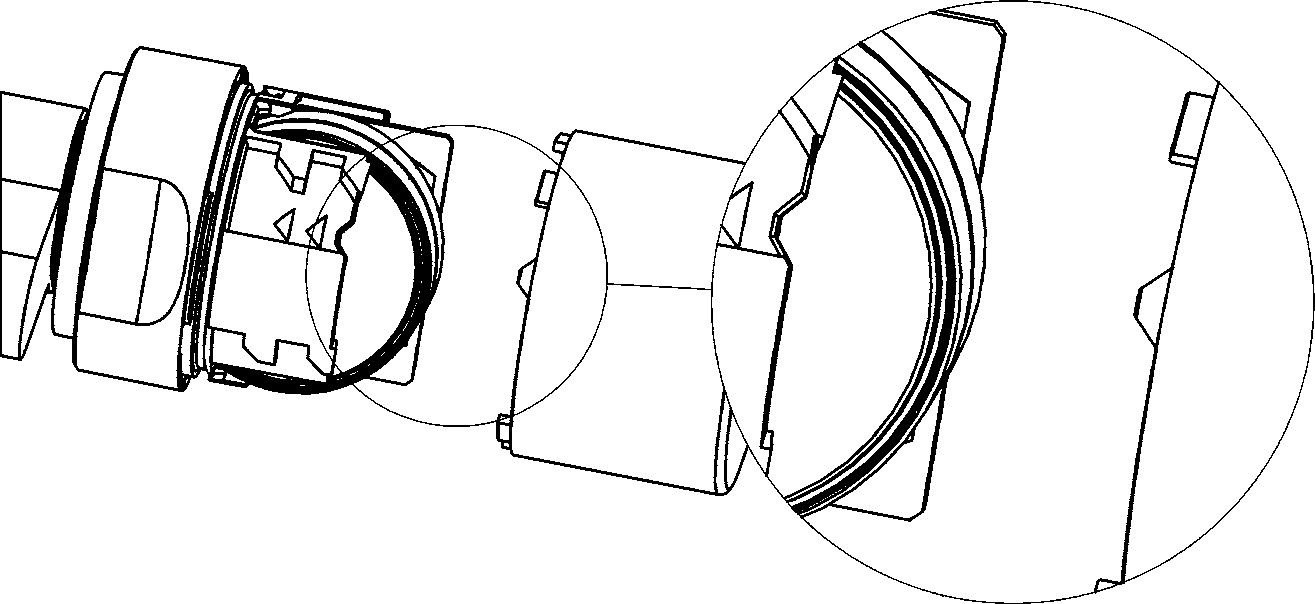

  9. Breng het knopkapje met de LockNode aan volgens de afbeelding.
  11. Draai het knopkapje tot de aanslag rechtsom.
  12. De cilinder piept vier keer.
  13. Trek de inkeping van de greep naar buiten, tot deze uitgelijnd tegen het knopkapje aan stoot.
  14. Plaats de batterij-/montagesleutel op de knop van de zijde met elektronica zodanig dat de twee neuzen in de opening van de vast klikkende schijf grijpen (draai de knop eventueel totdat de neuzen pakken).
  15. Houd de knop goed vast en draai de batterij-/montagesleutel circa 30° linksom.
  16. De vergrendelschijf klikt vast.
  1. De LockNode is gemonteerd.

Wanneer de cilinder niet piept, moet u de batterijstatus controleren.

U kunt een cilinder met LockNode herkennen aan de zwarte ring tussen de inkeping van de greep en het knopkapje.
