Demontage - Cilinder (Z4) 3061

Als het nodig is de halve cilinder te demonteren, gaat u als volgt te werk:

een stuk gereedschap (bijv. een schroevendraaier) in beide inkepingen van het kunststof plaatje tussen de knop en de PZ-behuizing plaatsen en onder lichte druk draaien. Op die manier wordt het plaatje kapot gemaakt.
De restanten van de kunststof schijf verwijderen.
De halve cilinder met behulp van een geautoriseerd identificatiemedium vrij laten schakelen.

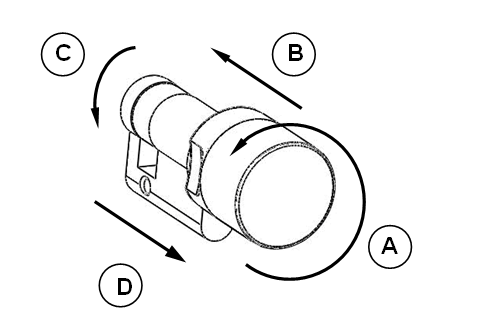

In de vrijgeschakelde toestand de knop tegen de klok in tot de aanslag draaien (bijv. in gemonteerde staat tegen het slot, dan wel in niet gemonteerde staat de meenemer met de hand vasthouden; zie foto, stap A).
Knop tot de aanslag in de richting van de PZ-behuizing duwen (knak te horen! Indien nodig de knop meermaals naar voren en achteren trekken, tot een knak te horen is; zie foto, stap B en D).
Indien nodig de cilinder nog een keer met een geautoriseerd identificatiemedium vrij laten schakelen.
In vrijgeschakelde toestand de knop tegen de klok in draaien en tegen de aanslag spannen (zie foto, stap C).
Onder spanning de knop (incl. binnenbuis) van de PZ-behuizing weg trekken (zie foto, stap D).

OPMERKING

Bij de montage mag nooit op de knop worden geslagen. Cilinders niet in aanraking brengen met olie, verf, zuren, e.d.
