Montage LockNode MP - Cilinder (Z4) 3061

Plaats de batterij-/montagesleutel op de knop van de zijde met elektronica zodanig dat de twee neuzen in de opening van de vast klikkende schijf grijpen (draai de knop eventueel totdat de neuzen pakken).
OPMERKING
De batterij-/montagesleutel moet vlak tegen de binnenzijde van de knop aan liggen.
Houd de knop goed vast en draai de batterij-/montagesleutel circa 30° rechtsom.
De vergrendelschijf klikt vast.
Schuif de inkeping van de greep naar binnen.
Draai het knopkapje tot de aanslag linksom.
Neem nu het knopkapje weg.
Buig de zwarte kunststof houders behoedzaam naar buiten.
De deksel van de kaartlezer springt open.
Schuif de LockNode tot ongeveer de helft in de hiervoor bestemde sleuf.
Sluit de deksel van de kaartlezer en druk hem vast totdat hij weer vastklikt in de zwarte kunststof houders.
De LockNode is vastgezet.

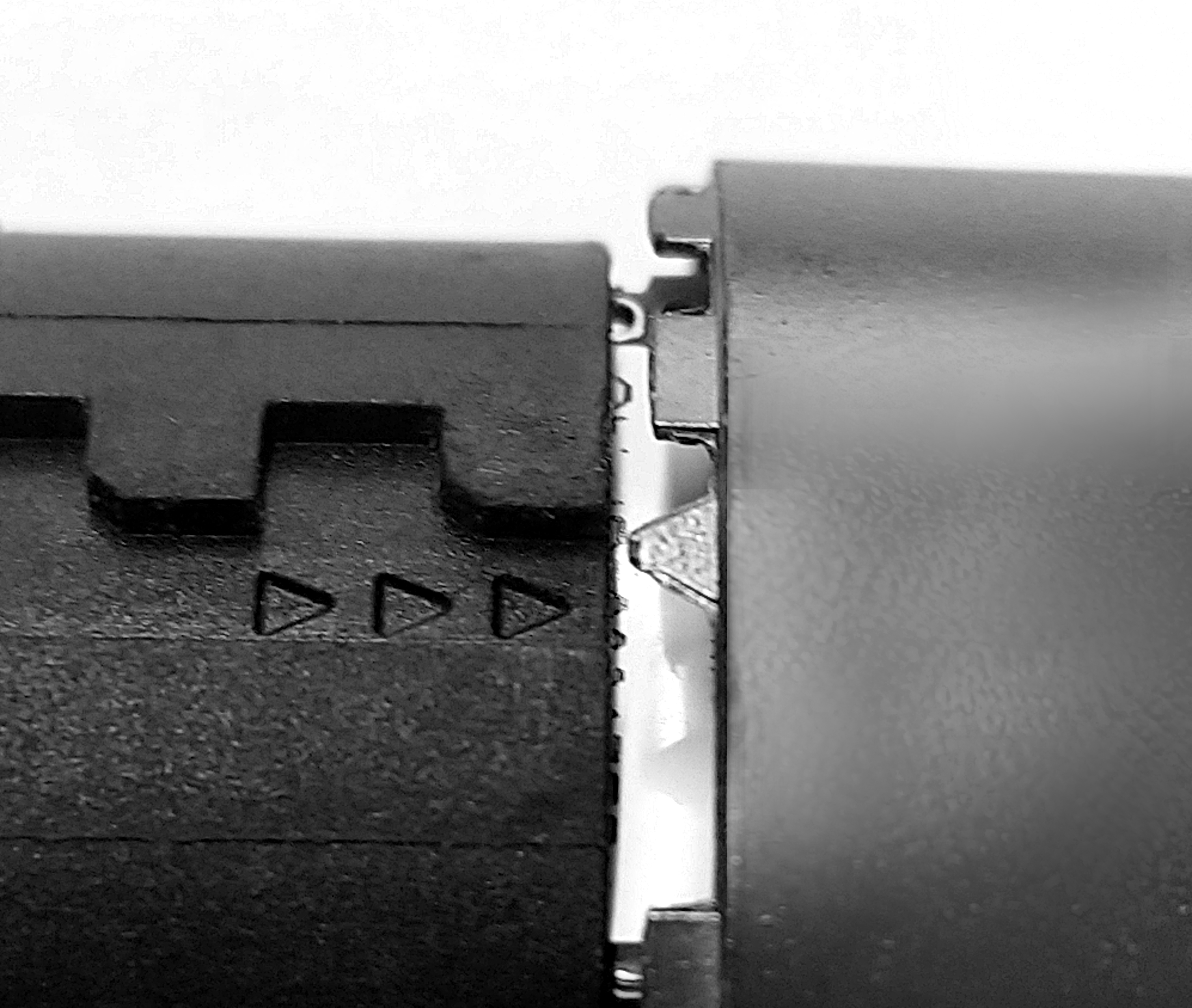

Breng het meegeleverde knopkapje met de opgelijmde contactfolie aan (let goed op de markeringen).
De cilinder piept vier keer.
Draai het knopkapje tot de aanslag rechtsom.
Trek de inkeping van de greep naar buiten, tot deze uitgelijnd tegen het knopkapje aan stoot.
Plaats de batterij-/montagesleutel op de knop van de zijde met elektronica zodanig dat de twee neuzen in de opening van de vast klikkende schijf grijpen (draai de knop eventueel totdat de neuzen pakken).
Houd de knop goed vast en draai de batterij-/montagesleutel circa 30° linksom.
De vergrendelschijf klikt vast.

Wanneer de cilinder niet piept, moet u de batterijstatus controleren.

OPMERKING
