Test di funzionamento - MobileKey Cilindro di chiusura (Z4) DoorMonitoring

Il test di funzionamento controlla l'intera catena di comunicazione, dai sensori all'LSM

Vanno eseguiti i seguenti test

  1. Il piano di chiusura è aperto
  2. Il cilindro DM è integrato nella rete SimonsVoss (WaveNet)
  3. Lo stato DoorMonitoring viene visualizzato nel piano di chiusura
    - oppure -
  4. Nella scheda "Stato DoorMonitoring" sono aperte le proprietà del cilindro
  5. I singoli risultati del test possono essere controllati nell'LSM
  1. Apertura della porta
  2. Chiusura della porta
  3. Rotazione dell'ingegno del dente di trascinamento di un giro » chiusura. A seconda del numero di giri della serratura, ripetere il procedimento finché il chiavistello non è fuoriuscito completamente
  4. Rotazione dell'ingegno del dente di trascinamento di un giro » apertura. A seconda del numero di giri della serratura, ripetere il procedimento finché il chiavistello non è rientrato completamente
  5. Apertura della porta
  6. Lasciare aperta la porta finché non compare il messaggio "Porta aperta troppo a lungo"

Strumento di calibrazione

Questo controllo offline del cilindro viene eseguito con uno strumento di calibrazione a parte e si utilizza quando il cilindro DoorMonitoring viene impostato o fatto funzionare offline o è parte della ricerca guasti quando nel controllo online gli stati non vengono visualizzati o vengono visualizzati in modo errato.

Si consiglia l'uso dello strumento di calibrazione quando

  • il cilindro DoorMonitoring non è collegato in rete. In questo caso è possibile controllare i cambiamenti di stato con lo strumento
  • il cilindro DoorMonitoring è configurato da una persona. In questo caso, le modifiche dello stato non possono essere controllate direttamente nell'LSM
  • deve essere controllato il funzionamento del cilindro DoorMonitoring ai fini della diagnosi degli errori

Lo strumento di calibrazione viene installato su un computer portatile esterno e si basa sull'LSM Mobile. È necessario un dispositivo di programmazione collegato al computer

Installazione dello strumento di calibrazione

Installare lo strumento di calibrazione su un PC portatile in modo da poter eseguire il controllo del cilindro nei pressi della porta

Inserire il CD del software LSM e avviare la routine di installazione (DMCalibrate_3_x_xx.exe)

Seguire le istruzioni dell'installazione guidata

Esportazione della configurazione

  1. Il cilindro DoorMonitoring è stato creato e programmato nel piano di chiusura
  2. Lo strumento di calibrazione è installato su un PC portatile esterno
  3. È collegato un dispositivo di programmazione SmartCD.G2
  1. Avviare il software "DM Calibrate"
  2. I dati di configurazione del cilindro DoorMonitoring vengono esportati così come nell'LSM Mobile

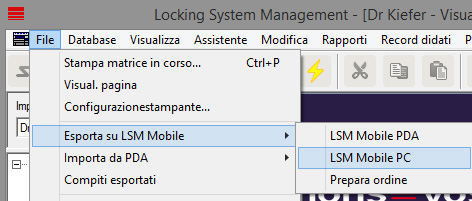

  4. Fare clic nel menu su "File"
  5. Selezionare "Esportazione su LSM Mobile" » "LSM Mobile PC"

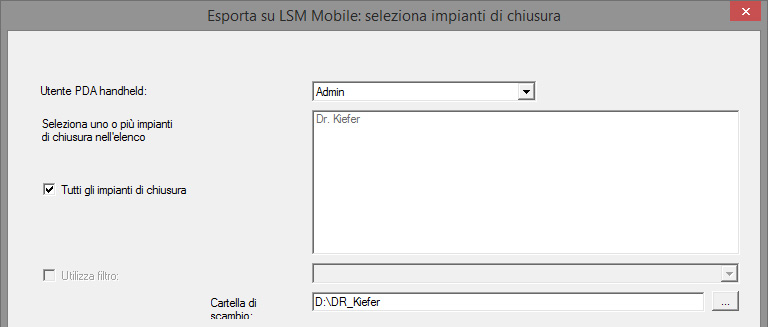

  7. Selezionare l'impianto di chiusura
  8. Indicare la cartella in cui vanno salvate le attività di programmazione

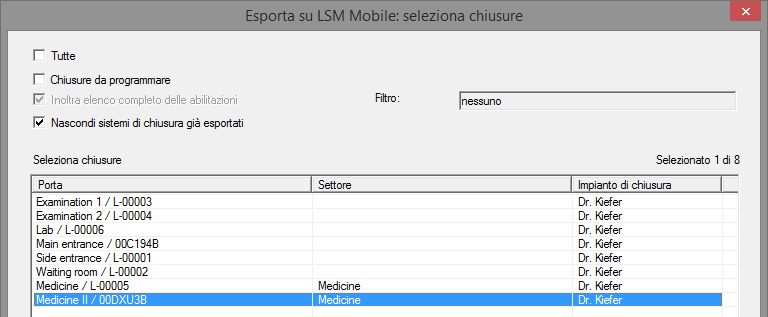

  10. Selezionare le chiusure da esportare

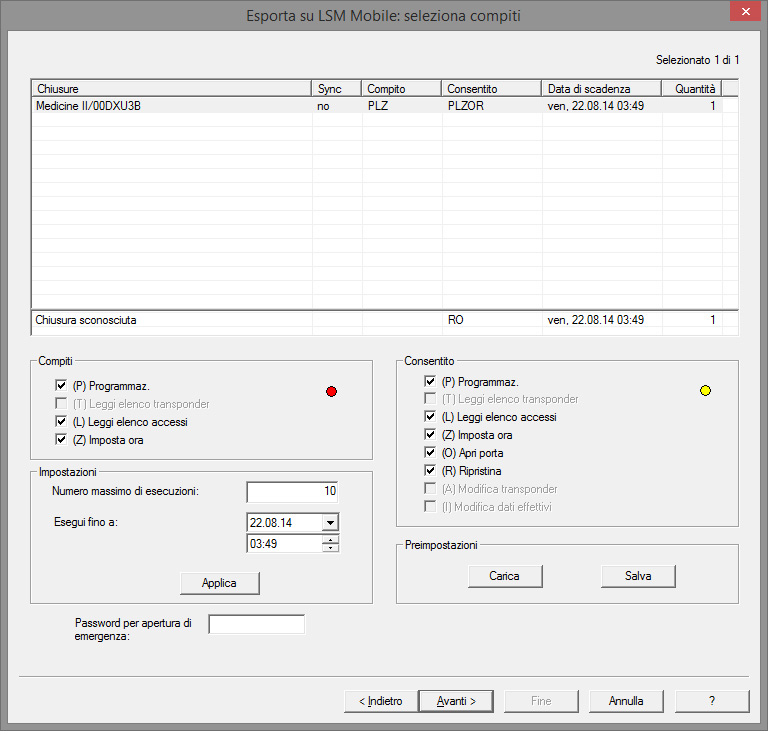

  12. Selezionare le azioni e le attività consentite
  13. Selezionare le chiusure e aumentare il "Numero massimo di esecuzioni". Sono possibili valori compresi fra 1-10
  14. Seguire i passi successivi
  15. Dopo aver salvato le attività, copiare la cartella sul computer portatile
  16. Collegare lo SmartCD al computer portatile
  17. Avviare il programma "DM Calibrate" sul computer portatile

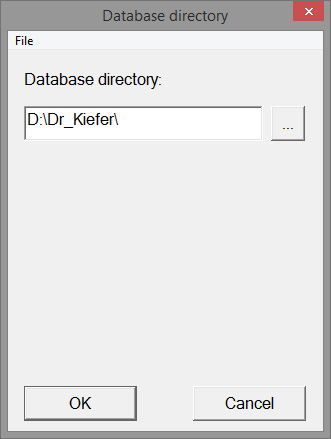

  19. Selezionare la cartella con le attività di programmazione

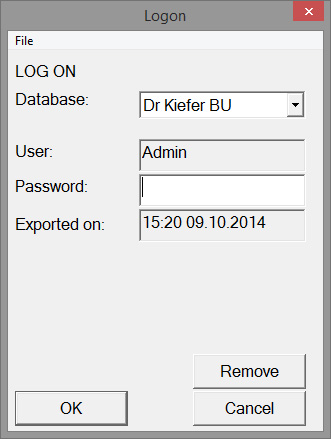

  21. Accedere con la password del database
  23. Fare clic su [Unità di collegamento]

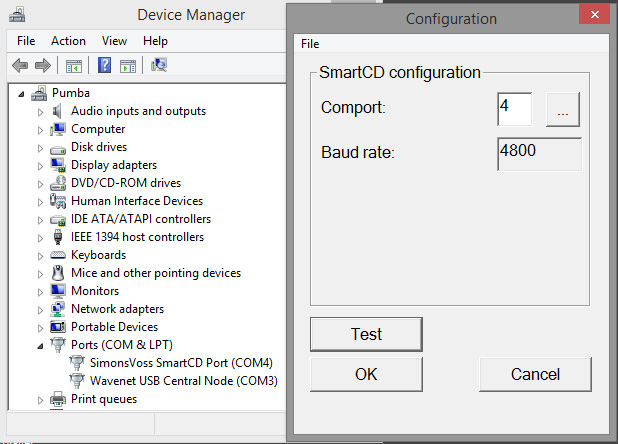

  25. Immettere la Comport
  27. Fare clic su [Leggi]
  28. Comparirà il menu con la procedura di calibrazione
  30. Seguire le istruzioni e confermare con [OK e Avanti]
  32. Non appena tutte le azioni sono state eseguite, terminare la calibrazione DoorMonitoring
  33. Copiare i file nuovamente sul computer in cui si trova il piano di chiusura
  34. Importare le attività tramite File » Importazione da LSM Mobile » LSM Mobile PC

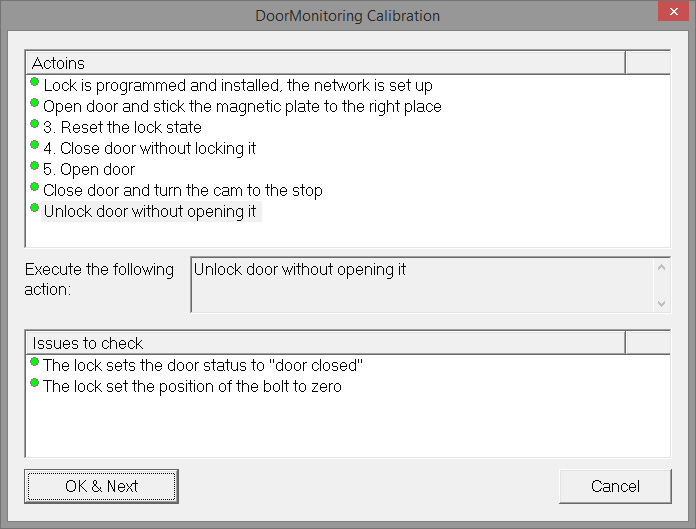

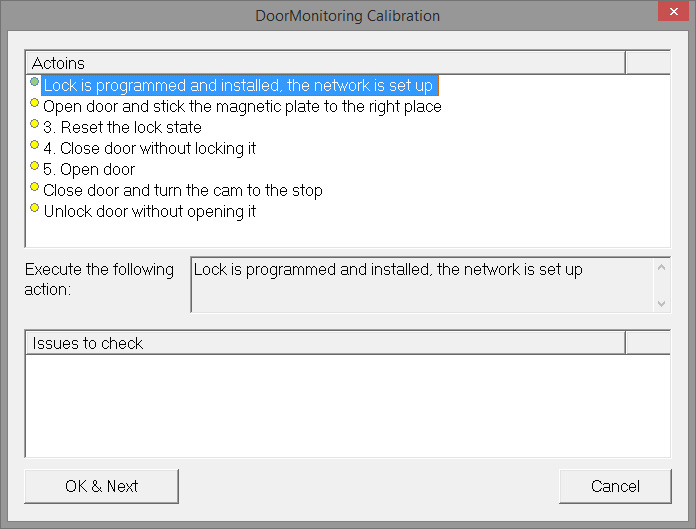

Operazioni di calibrazione

La calibrazione prevede sette passi

Passi da eseguire

Spiegazione

1. La chiusura è programmata e montata. La rete è configurata

Confermare che queste attività sono state eseguite. La rete non è strettamente necessaria se il cilindro funziona offline.

2. Aprire la porta e incollare le strisce magnetiche al posto giusto

Confermare dopo aver collocato la piastrina magnetica sulla lamiera di chiusura di fronte alla vite di ritenuta. All'inizio, incollare la piastrina solo leggermente in modo da poterla eventualmente spostare

3. Chiudere la porta senza bloccarla

Eseguire il passo e confermare. Dopo la conferma il cilindro verrà letto

4. Aprire la porta

Aprire la porta. Dopo la conferma il cilindro verrà letto

5. La posizione del chiavistello della chiusura verrà inizializzata

Confermare. Dopo la conferma il cilindro verrà letto e inizializzato

6. Chiudere la porta e bloccare fino all'arresto

Bloccare la porta. Dopo la conferma il cilindro viene letto e viene rilevato il numero di giri del dente di trascinamento fino alla chiusura a chiave. All'utente viene chiesto se debba essere applicato il numero di giri suggerito

7. Sbloccare la porta senza aprirla

Sbloccare la porta. Dopo la conferma il cilindro verrà letto

Il semaforo accanto a ciascun passo ne indica lo stato:

  • Giallo: il passo non è ancora eseguito
  • Verde: il passo è eseguito e il feedback è positivo
  • Rosso: è presente un errore. Il passo non è stato eseguito o è stato rilevato un errore

NOTA

notice

Nota sul cilindro antipanico: nel cilindro DM.AP2 non viene eseguito il monitoraggio del movimento del chiavistello. Per tale motivo nel controllo del cilindro DM.AP2 vanno eseguiti i passi da 1 a 4. Gli altri passi vanno saltati. Premere [OK e Avanti] e ignorare i commenti.

Controllo della posizione del magnete

Se la porta è stata chiusa ma lo strumento di calibrazione rileva che la porta non è chiusa (Passo 3), è necessario controllare la posizione della piastrina magnetica o aumentare il numero delle piastrine magnetiche.

Il Passo 4 va eseguito con la porta accostata. Se dopo il Passo 4 con la porta accostata, questa viene rilevata ancora come chiusa, significa che il campo magnetico è troppo forte.

Spostare la piastrina magnetica verso il centro del telaio o ridurre le dimensioni della piastrina
