Funktionstest - MobileKey Låscylinder (Z4) DoorMonitoring

Med funktionstestet testas hela kommunikationskedjan från sensorerna till LSM.

Följande tester ska genomföras:

  1. Låsschemat är öppet.
  2. DM-cylindern är integrerad i SimonsVoss-nätverket (WaveNet)
  3. Door Monitoring-statusen visas i låsschemat
    - eller -
  4. Cylinderns egenskaper - register ”Door Monitoring-status” är öppna.
  5. De enskilda testresultaten kan kontrolleras i LSM.
  1. Öppna dörren.
  2. Stäng dörren.
  3. Vrid medbringarens skägg ett varv » låsning. Beroende på låsets varv ska du upprepa processen tills regeln har åkt ut helt.
  4. Vrid medbringarens skägg ett varv » upplåsning. Beroende på låsets varv ska du upprepa processen tills regeln har åkt in helt.
  5. Öppna dörren.
  6. Låt dörren vara öppen tills meddelandet ”Dörr öppen för länge” visas.

Kalibreringsverktyg

Detta offlinetest av cylindern sker via ett separat kalibreringsverktyg och lämpar sig när DoorMonitoring-cylindern har konfigurerats eller drivs offline. Det kan även ingå i felsökningen om statusar inte visas eller visas felaktigt under onlinetestet.

Vi rekommenderar kalibreringsverktyget i följande fall:

  • När Door Monitoring-cylindern inte är uppkopplad i ett nätverk. I så fall kan du kontrollera statusändringarna med verktyget.
  • Door Monitoring-cylindern konfigureras av en person. I detta fall kan statusändringarna inte kontrolleras direkt i LSM.
  • För feldiagnos när Door Monitoring-cylinderns funktion ska kontrolleras.

Kalibreringsverktyget installeras på en extern bärbar dator och baseras på LSM Mobile. Det krävs en programmeringsenhet som ansluts till datorn.

Installation av kalibreringsverktyg

Installera kalibreringsverktyget på en mobil dator så att cylindern kan testas på dörren.

Sätt i CD-skivan med LSM-programmet och starta installationsrutinen (DMCalibrate_3_x_xx.exe)

Följ anvisningarna i installationsassistenten.

Exportera konfiguration

  1. Door Monitoring-cylindern har skapats och programmerats.
  2. Kalibreringsverktyget är installerat på en extern bärbar dator.
  3. En programmeringsenhet SmartCD.G2 är ansluten.
  1. Starta programmet ”DM Calibrate”.
  2. Door Monitoring-cylinderns konfigurationsdata exporteras på samma sätt som vid LSM Mobile.
  4. Klicka på ”Fil” i menyn.

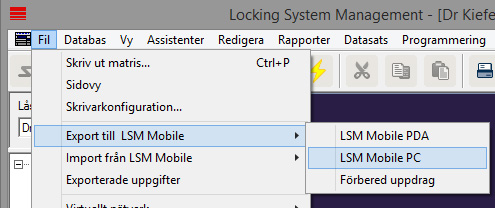

  5. Välj ”Export till LSM Mobile” » ”LSM Mobile PC”
  7. Välj låssystem.

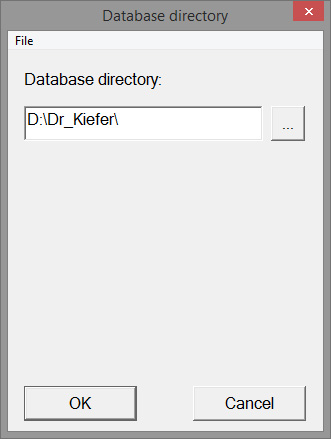

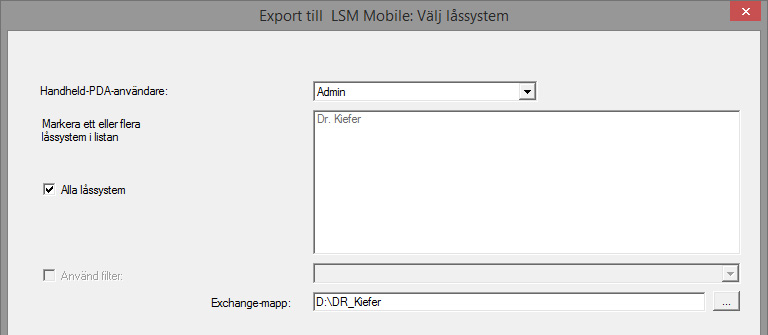

  8. Ange den mapp där programmeringsuppgifterna ska sparas.

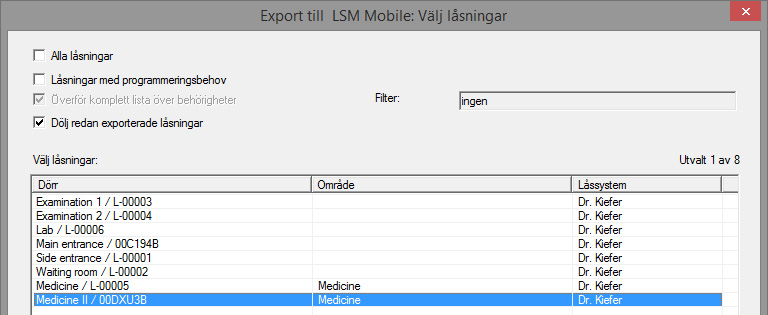

  10. Markera de lås som ska exporteras.

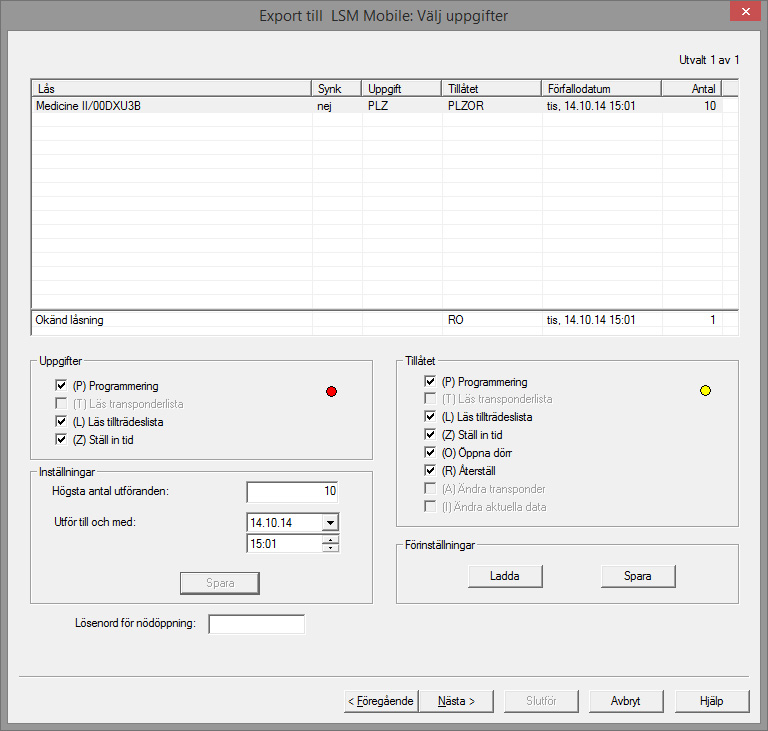

  12. Markera de tillåtna åtgärderna och uppgifterna.
  13. Markera låsen och öka ”Maximalt antal utföranden”. Du kan välja mellan 1 och 10.
  14. Följ de efterföljande stegen.
  15. När uppgifterna har sparats ska du kopiera mappen till den bärbara datorn.
  16. Anslut SmartCD till den bärbara datorn.

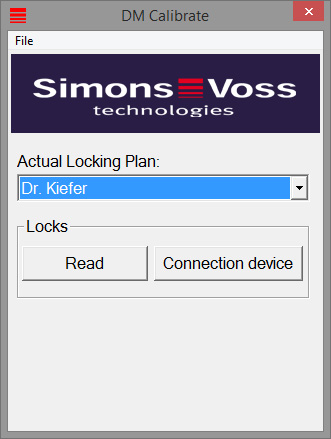

  17. Starta programmet ”DM Calibrate” på den bärbara datorn.
  19. Välj mappen med programmeringsuppgifterna.

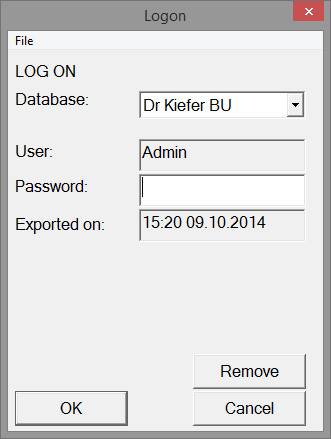

  21. Logga in med lösenordet till databasen.
  23. Klicka på [Anslutningsenhet].

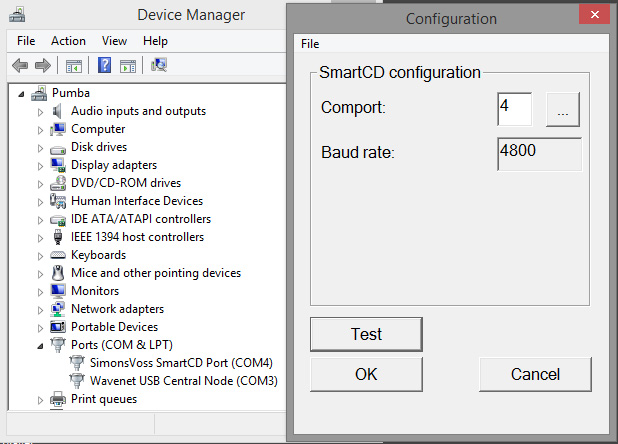

  25. Ange comporten.
  27. Klicka på [Läs av].
  28. Menyn med kalibreringstegen visas.
  30. Följ respektive anvisningar och bekräfta med [OK & Fortsätt].
  32. När alla åtgärder har genomförts ska du avsluta DoorMonitoring-kalibreringen.
  33. Kopiera tillbaka filerna på den dator där låsschemat finns.
  34. Importera uppgifterna via filen » Import från LSM Mobile » LSM Mobile PC.

Kalibreringsuppgifter

Kalibreringen genomförs i sju steg.

Kalibreringssteg

Förklaring

1. Låset är programmerat och inbyggt. Nätverket har konfigurerats.

Bekräfta att alla uppgifter är genomförda. Nätverket är inte absolut nödvändigt om cylindern drivs offline.

2. Öppna dörren och sätt fast magnetremsor på rätt plats.

Bekräfta när magnetbrickan har fästs på låsplåten mittemot cylinderskruven. Sätt fast brickan löst till att börja med så att den kan förflyttas vid behov.

3. Stäng men lås inte dörren.

Genomför steget och bekräfta. Efter bekräftelsen läses cylindern av.

4. Öppna dörr

Öppna dörren. Efter bekräftelsen läses cylindern av.

5. Låsets regelposition initieras.

Bekräfta. Efter bekräftelsen läses cylindern av och initieras.

6. Stäng dörren och lås den helt

Lås dörren. Efter bekräftelsen läses cylindern av och antalet varv på medbringaren tills dörren är säkert lås fastställs. Systemet frågar om antalet varv ska tas över.

7. Lås upp dörr utan att öppna

Lås upp dörren. Efter bekräftelsen läses cylindern av.

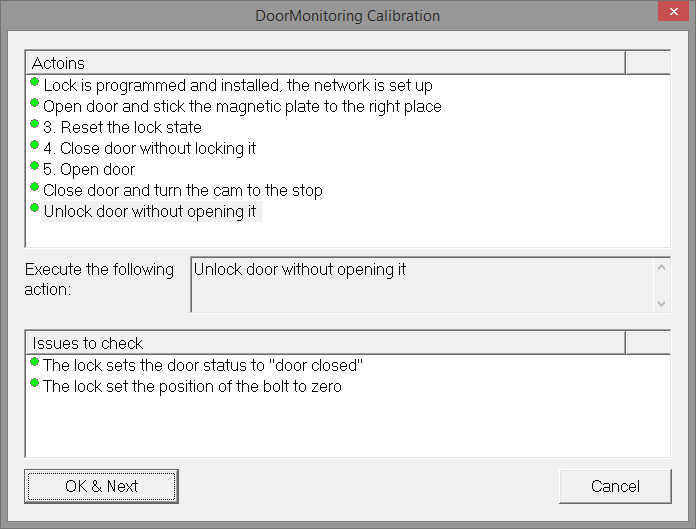

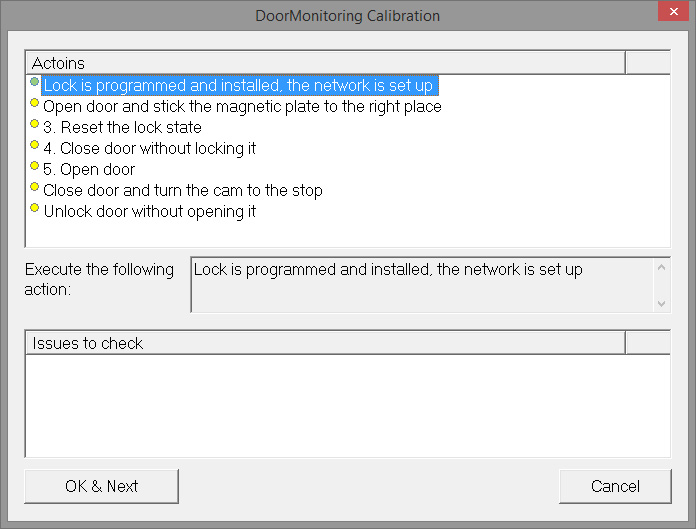

Ett trafikljus bredvid de enskilda stegen visar statusen:

  • Gul: Steg har ännu inte genomförts.
  • Grön: Steg har genomförts korrekt.
  • Röd: Indikering av ett fel. Antingen har steget inte följts eller så har det fastställts ett fel.

INFO

notice

Anvisning antipanikcylinder: På DM.AP2-cylindern övervakas inte regelns rörelse. Därför måste stegen 1 till 4 genomföras vid kontroll av DM.AP2-cylindern. Hoppa över övriga steg. Tryck på [OK & Fortsätt] och ignorera kommentarerna.

Kontrollera magnetens position

Om dörren har stängts och kalibreringsverktyget inte identifierar dörren som stängd (steg 3) ska magnetsbrickans position kontrolleras eller antalet magnetbrickor ökas.

Om dörren är halvöppen ska även steg 4 genomföras. Om den halvöppna dörren identifieras som stängd efter steg 4 är magnetfältet för starkt.

Flytta magnetbrickan mot karmens mitt eller förminska brickans storlek.
