Functietest - MobileKey Cilinder (Z4) DoorMonitoring

In de functietest wordt de complete communicatieketen van de sensoren naar de LSM getest

De volgende tests moeten worden uitgevoerd

Het sluitplan is geopend
De DM-cilinder is opgenomen in het SimonsVoss-netwerk (WaveNet)
De Door Monitoring-status wordt in het sluitplan weergegeven
- of -
De eigenschappen van de cilinder - Registers 'Door Monitoring-status' zijn geopend
De afzonderlijke testresultaten kunnen in de LSM gecontroleerd worden

Openen van de deur
Sluiten van de deur
Draai de meenemer een keer compleet rond » afsluiten. Afhankelijk van het aantal omdraaiingen van het slot deze handeling herhalen tot de grendel volledig is uitgeschoven
Draai de meenemer een keer compleet rond » afsluiten. Afhankelijk van het aantal omdraaiingen van het slot deze handeling herhalen tot de grendel volledig is ingeschoven
Openen van de deur
Laat de deur openstaan totdat de melding 'Deur te lang open' verschijnt

Tool voor de kalibrering

Deze offline controle van de cilinder gebeurt met een afzonderlijke tool voor de kalibrering en is geschikt wanneer de DoorMonitoring-cilinder offline geïnstalleerd of bediend wordt. De methode is ook geschikt bij het opsporen van fouten wanneer bij de online controle statussen niet of verkeerd worden weergegeven.

De tool voor de kalibrering adviseren wij als

de DoorMonitoring-cilinder niet in een netwerk is opgenomen. In dit geval kunt u de statuswijzigingen controleren met de tool
de DoorMonitoring-cilinder door één persoon wordt geconfigureerd. In dit geval kunnen de statuswijzigingen niet direct in de LSM gecontroleerd worden
de DoorMonitoring-cilinder voor een diagnose van fouten gecontroleerd moet worden

De tool voor kalibrering wordt op een externe mobiele pc geïnstalleerd en is gebaseerd op LSM Mobile. Er is een programmeerapparaat nodig dat aangesloten is op de pc

Installatie tool voor de kalibrering

Installeer de tool voor de kalibrering op een mobiele pc zodat de cilinder direct bij de deur gecontroleerd kan worden

Plaats de LSM-software-cd en start de installatie (DMCalibrate_3_x_xx.exe)

Volg de instructies van de installatie-assistent

Configuratie exporteren

De DoorMonitoring-cilinder is in het sluitplan aangemaakt en geprogrammeerd
De tool voor de kalibrering is geïnstalleerd op een externe, mobiele pc
Er is een programmeerapparaat SmartCD.G2 aangesloten

Start de software 'DM Calibrate'
De configuratiegegevens van de DoorMonitoring-cilinder worden analoog met LSM Mobile geëxporteerd

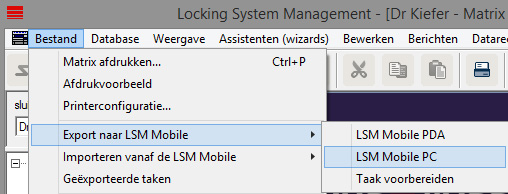

Klik in het menu op 'Bestand'
Selecteer 'Export naar LSM Mobile' » "LSM Mobile PC"

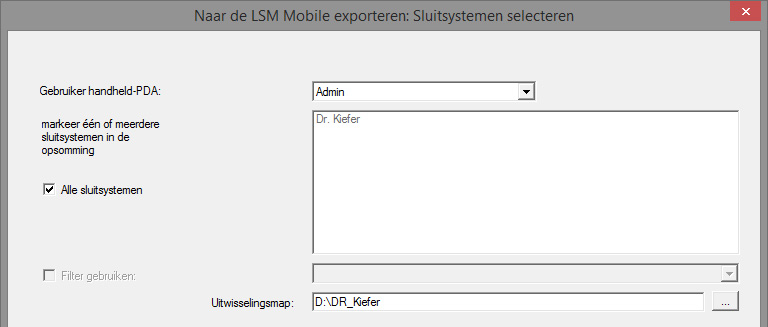

Selecteer het sluitsysteem
Geef aan in welke map de programmeertaken moeten worden opgeslagen

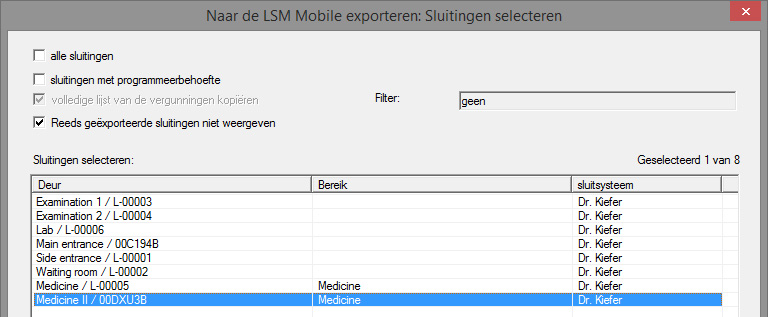

Markeer de sluitelementen die geëxporteerd moeten worden

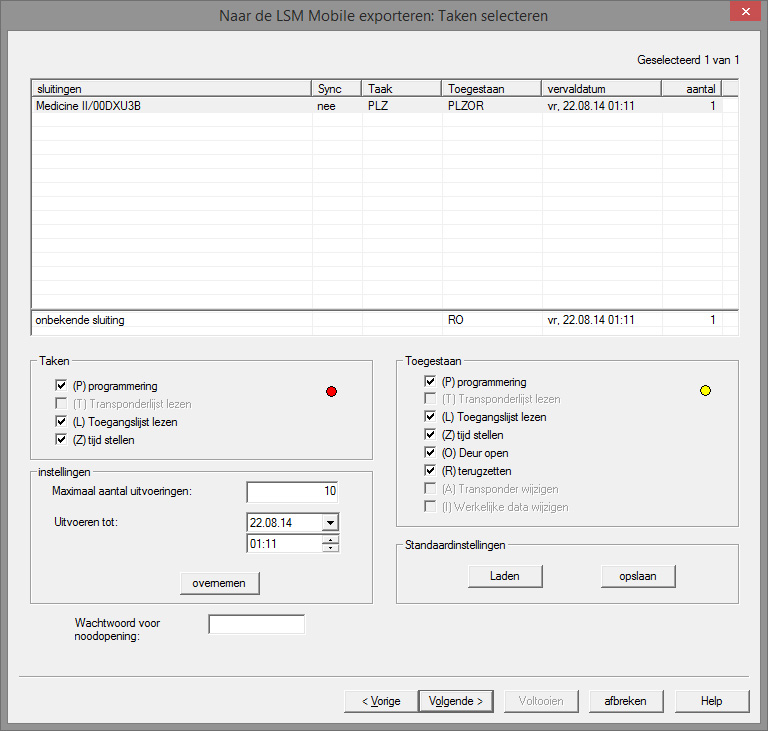

Markeer de toegestane acties en de taken
Markeer de sluitelementen en vergroot het 'Maximum aantal uitvoeringen'. Een waarde tussen 1 en 10 is instelbaar
Voer de volgende stappen uit
Nadat de taken zijn opgeslagen, kopieert u de map naar de mobiele pc
Sluit de SmartCD aan op de mobiele pc
Start het programma 'DM Calibrate' op de mobiele pc

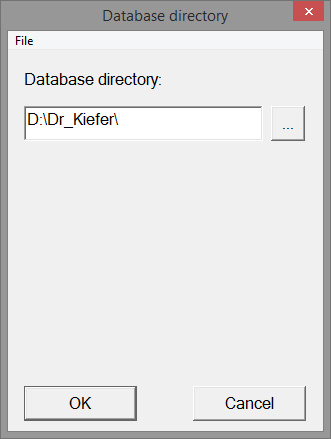

Selecteer de map met de programmeertaken

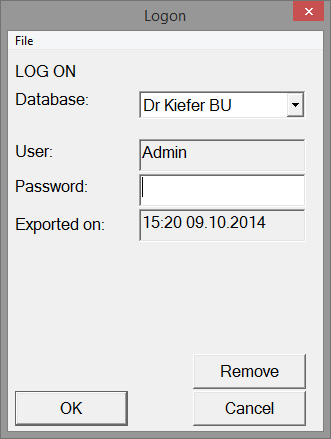

Meld u met het wachtwoord aan bij de database
Klik op [Aangesloten apparaat]

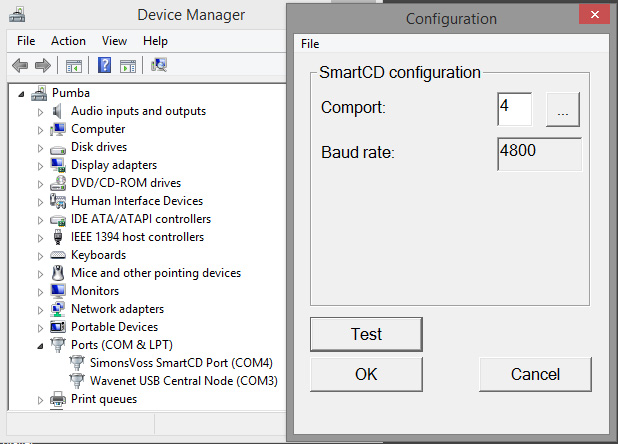

Voer de comport in
Klik op [Uitlezen]

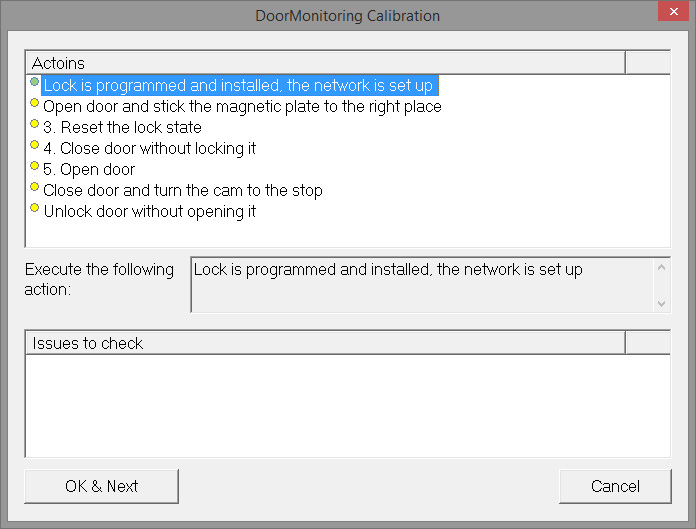

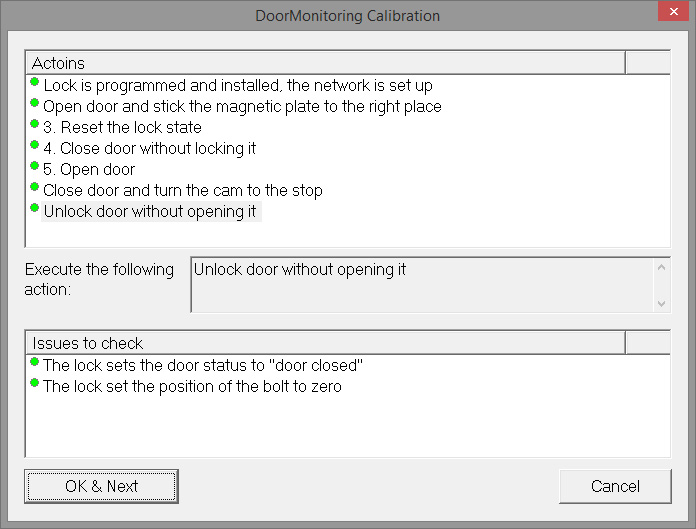

Het menu met de stappen voor de kalibrering verschijnt
Volg de betreffende aanwijzingen en bevestig met [OK & Doorgaan]
Zodra alle acties zijn uitgevoerd, beëindigt u de kalibrering van de DoorMonitoring
Kopieer de gegevens weer terug naar de pc waarop het sluitplan is opgeslagen
Importeer de taken via Bestand » Import van LSM Mobile » LSM Mobile PC

Kalibreringstaken

Voor de kalibrering zijn zeven stappen ontwikkeld

Uit te voeren stappen	Toelichting
1. Sluitelement geprogrammeerd en gemonteerd. Netwerk geconfigureerd	Bevestig dat deze handelingen zijn uitgevoerd. Netwerk niet dringend nodig wanneer de cilinder offline wordt bediend.
2. Deur openen en magneetstrip op de juiste plek plakken	Bevestig dit nadat het magneetplaatje in de deurpost tegenover de bevestigingsschroef is aangebracht. Plak het plaatje eerst losjes vast zodat het evt. nog verschoven kan worden
3. Deur dichtdoen maar niet afsluiten	Stap uitvoeren en bevestigen. Na de bevestiging wordt de cilinder uitgelezen
4. Deur openen	Deur openen. Na de bevestiging wordt de cilinder uitgelezen
5. De positie van de grendel van het sluitelement wordt geïnitialiseerd	Bevestigen. Na de bevestiging wordt de cilinder uitgelezen en geïnitialiseerd
6. Deur sluiten en tot de aanslag vergrendelen	Deur afsluiten. Na de bevestiging wordt de cilinder uitgelezen en het aantal omdraaiingen van de meenemer tot de veilige vergrendeling is bereikt, bepaald. De gebruiker wordt gevraagd of dit aantal omdraaiingen moet worden overgenomen.
7. Deur ontgrendelen zonder te openen	Deur ontgrendelen. Na de bevestiging wordt de cilinder uitgelezen

Een stoplicht naast de afzonderlijke stappen geeft de status weer:

Oranje: stap nog niet uitgevoerd
Groen: stap uitgevoerd en positieve terugmelding
Rood: geeft een fout aan. Een bepaalde stap is niet uitgevoerd of er is een fout ontdekt

OPMERKING

Tip antipaniekcilinder: bij de DM.AP2-cilinder wordt de beweging van de grendel niet bewaakt. Daarom moet bij de controle van de DM.AP2-cilinder stap 1 tot 4 worden uitgevoerd. De overige stappen kunnen worden oversprongen. [OK & doorgaan] indrukken en de commentaren negeren.

Positie van de magneet controleren

Wanneer de deur gesloten is maar de tool voor de kalibrering de deur niet als gesloten herkent (stap 3), moet de positie van het magneetplaatje gecontroleerd of het aantal magneetplaatjes vergroot worden.

Stap 4 moet bij een vrijwel gesloten deur ook uitgevoerd worden. Wanneer na stap 4 een vrijwel gesloten deur als gesloten wordt herkend, dan is het magneetveld te sterk.

Het magneetplaatje in de richting van het midden van de deurpost schuiven of de grootte van het plaatje verminderen
