Cilindri - MobileKey Cilindro di chiusura (Z4) DoorMonitoring

Le proprietà del cilindro possono essere impostate con precisione in modo che la porta si comporti esattamente come lo desideriamo.

Premesse

• Il software LSM è aperto
• È stato creato almeno un cilindro nel piano di chiusura
• La matrice del piano di chiusura sarà visualizzata sul monitor

Fare doppio clic sul cilindro nella vista del piano di chiusura

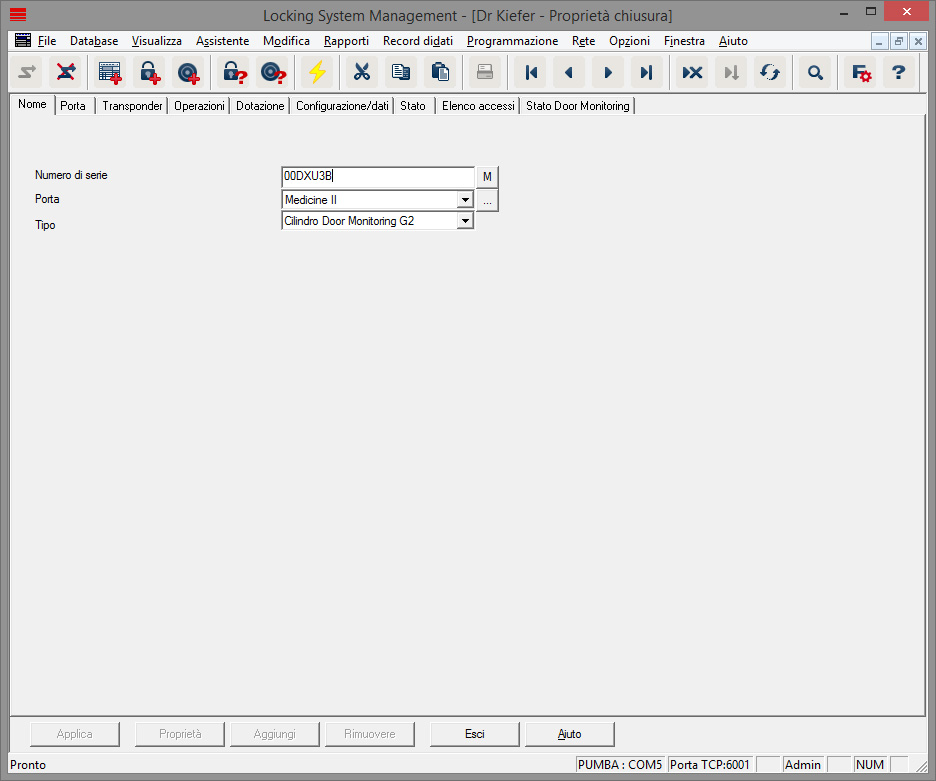

Nome

Si apriranno le proprietà del cilindro. Si vedrà la scheda "Nome"

• Si vedrà il nome della porta. Facendo clic nel campo del nome è possibile eventualmente modificare il nome
• Con il numero di serie è possibile assegnare il cilindro in modo univoco. Il numero è memorizzato nell'elettronica ed è inciso sul corpo del cilindro
• Il tipo mostra di quale genere di chiusura si tratta.

Porta

Nella scheda "Porta" vengono visualizzate le informazioni della porta

• Chiusura: il numero ID della chiusura
• Denominazione porta: il nome della porta
• Luogo: se è stato creato un luogo, qui è possibile selezionarlo
• Edificio: se è stato creato un edificio, qui è possibile selezionarlo
• Piano: il piano in cui si trova la porta
• Numero di stanza: definizione del numero di stanza
• Codice porta: l'ID della porta viene generato automaticamente
• Descrizione: campo per ulteriori informazioni
• Chiusure: Chiusure assegnate alla porta
• Fascia oraria: elenco dei programmi delle fasce orarie assegnabili alla porta. In questo modo, solo determinate persone sono autorizzate ad accedere alla porta in determinati orari
• Settori: informazioni sull'impianto di chiusura, sul settore e il piano
• Dispositivo di programmazione: in che modo viene programmata la chiusura?
• Config Device: dispositivo di programmazione stazionario, ad es. SmartCD
• Lock Node: modulo di rete. Montato sotto intonaco accanto alla porta
• Nodo WaveNet: Central Node o Router Node in abbinamento ad un modulo di rete interno (LN.I). Nel LN.I, la scheda di rete è integrata nella calotta del pomello
• Attributi porta per la serratura ad incasso: informazioni dettagliate sulla serratura
• Attributi porta per cilindri di chiusura: informazioni dettagliate sul cilindro

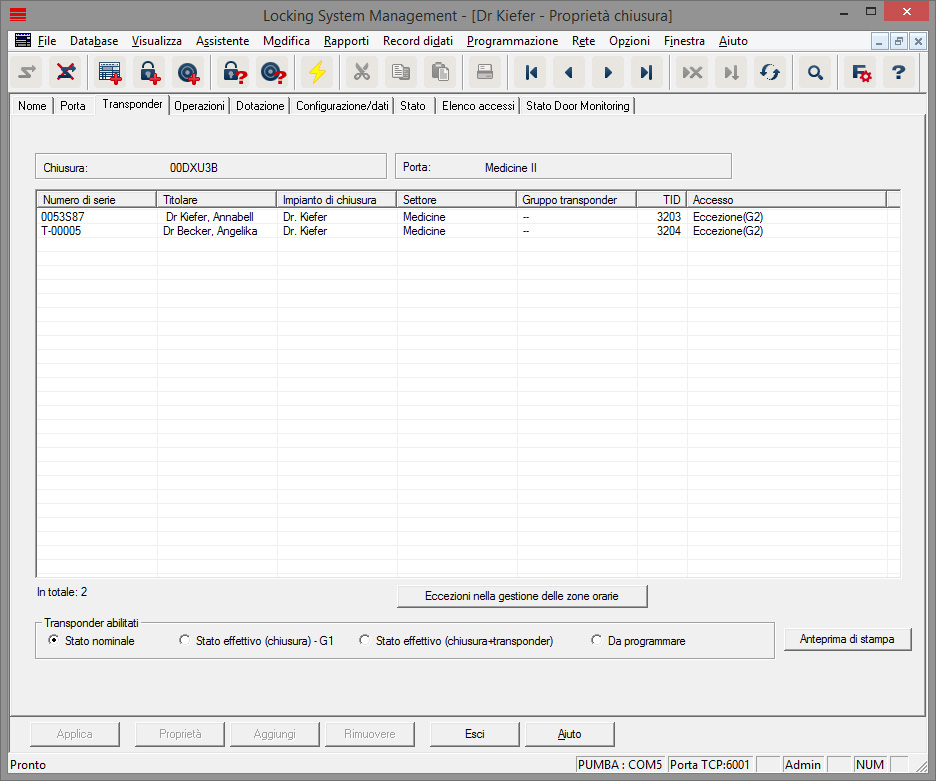

Transponder

Nella scheda "Transponder" sono elencati i transponder autorizzati

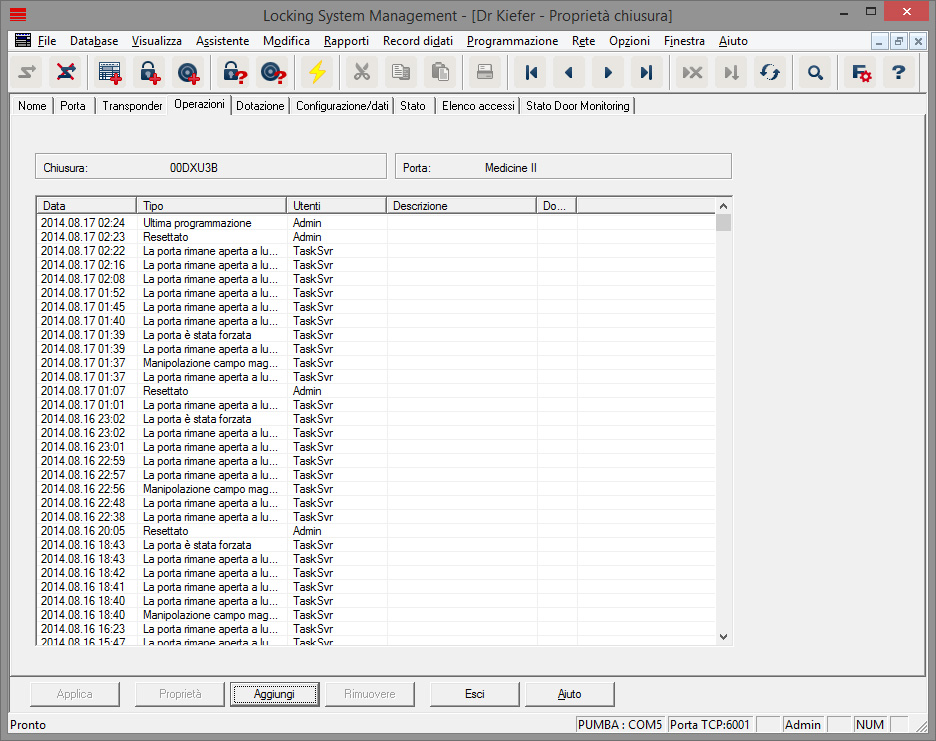

Azioni

Nella scheda "Azioni" sono elencate le programmazioni effettuate

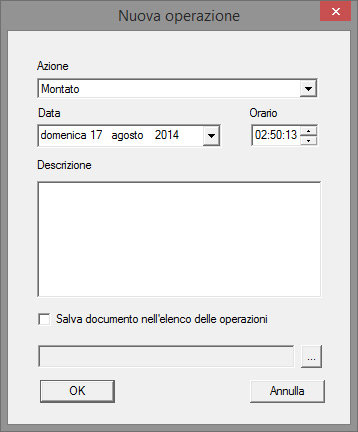

È possibile registrare altre azioni tramite la funzione [Aggiungi]. Con il menu a discesa si selezionano varie azioni

• Smontata
• Sostituita
• Montata
• Ultimo cambio batteria
• Cambio batteria programmato

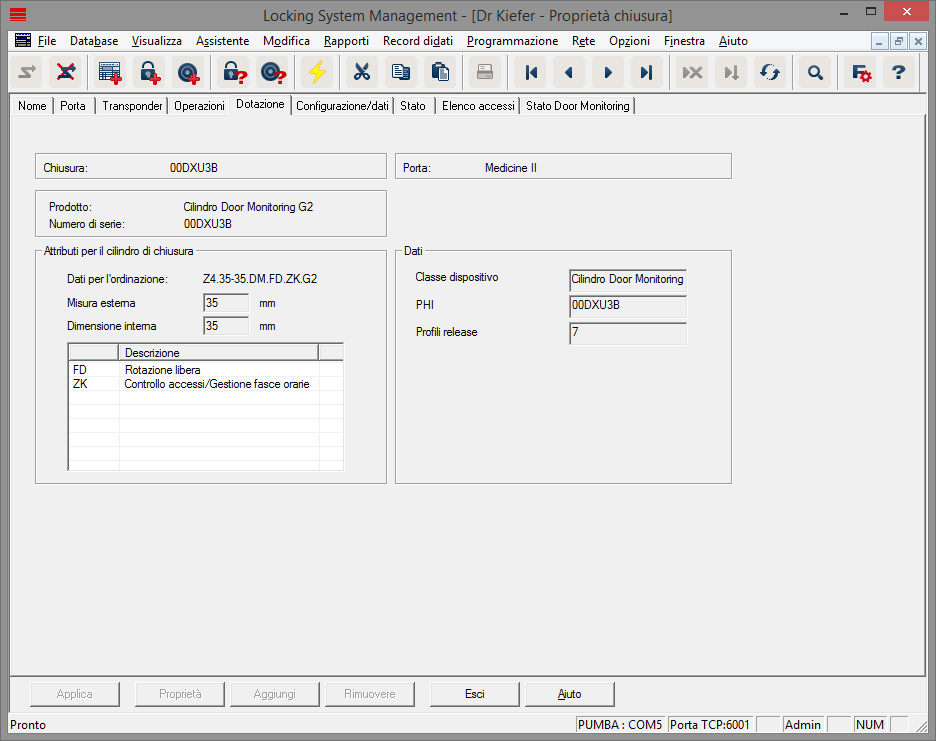

Dotazione

Nella scheda "Dotazione" sono visualizzate le informazioni dettagliate sulla chiusura

• Chiusura: il numero di serie del cilindro. Di norma corrisponde al numero PHI. A scelta è possibile inserire un proprio numero di serie
• Porta: nome porta
• Dati di ordinazione: numero articolo della chiusura
• Misura esterna: lunghezza del cilindro dalla filettatura della vite di ritenuta fino al bordo esterno PZ
• Misura interna: lunghezza del cilindro dalla filettatura della vite di ritenuta fino al bordo interno PZ
• A seconda del tipo di chiusura nella tabella sono disponibili ulteriori informazioni
• Classe apparecchio: indicazione della classe della chiusura
• PHI: Physical Hardware Identifier. Numero di identificazione univoco del componente
• Profile Release: la versione del profilo

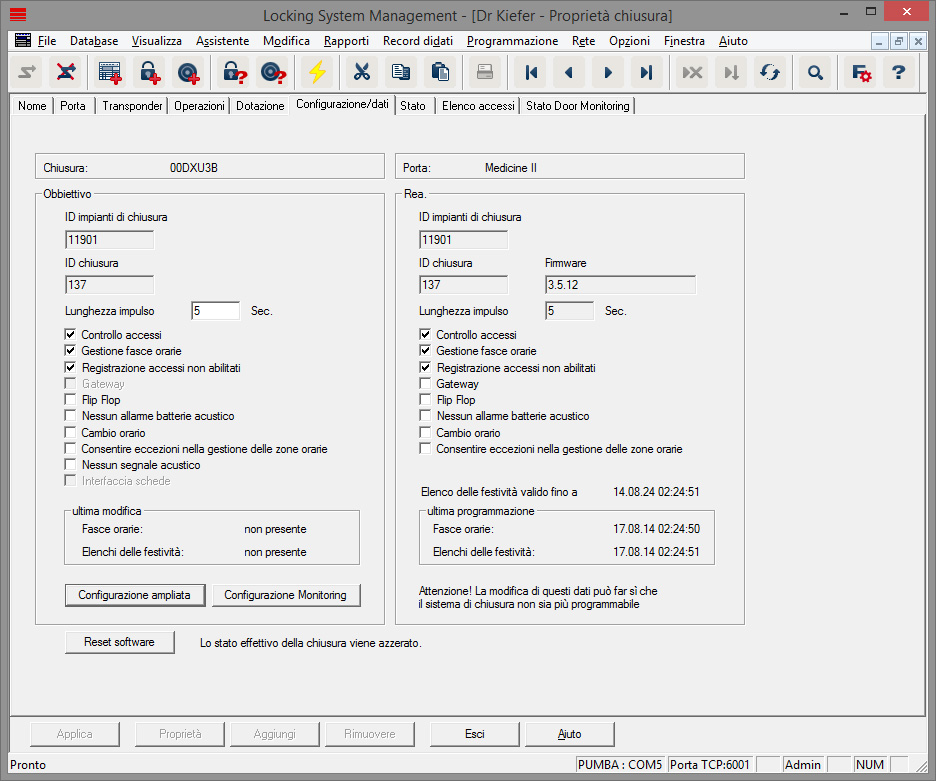

Configurazione/Dati

Nella scheda "Configurazione/Dati" viene configurata la chiusura

• Si vedranno due sezioni: un campo nominale e un campo reale. Nel campo nominale, impostare il comportamento dei componenti. Una volta programmate le modifiche, i due campi saranno identici
• Lunghezza impulsi: per quanto tempo il cilindro deve restare accoppiato? 1s - 25s
• Controllo accessi: il cilindro memorizza quale transponder è stato attivato e quando. Richiede l'opzione .ZK
• Gestione fasce orarie: alcune persone possono aprire la porta solo in determinati orari. Richiede l'opzione .ZK
• Registrazione dei tentativi di accesso non autorizzati: il cilindro memorizza il tentativo di apertura della porta da parte di una persona non autorizzata
• Flip Flop: il cilindro si accoppia in modo permanente in caso di autorizzazione finché non subentra un'altra autorizzazione. Se si seleziona la modalità FF, è necessario disattivare il monitoraggio chiavistello del cilindro DoorMonitoring. La posizione del chiavistello viene indicata correttamente solo con la modalità FF disattivata
• Nessun avviso batteria acustico: il cilindro non segnala la necessità di sostituire la batteria con un segnale acustico
• Commutazione temporizzata: il cilindro si accoppia e disaccoppia automaticamente/manualmente ad una determinata ora. Il comportamento esatto viene impostato alla voce "Configurazione estesa". Se si seleziona la commutazione temporizzata, è necessario disattivare il monitoraggio chiavistello del cilindro DoorMonitoring. La posizione del chiavistello viene visualizzata correttamente solo in assenza della commutazione temporizzata.
• Abilitazione di eccezioni nella gestione fasce orarie (a partire dalla versione LSM Business): è possibile impostare eccezioni nella gestione fasce orarie
• Nessuna conferma di programmazione acustica: durante la programmazione, il cilindro non emette segnali acustici di conferma
• Interfaccia scheda: se nel cilindro è montato un lettore schede, qui è possibile attivare la funzione.
• Configurazione estesa: qui si imposta il comportamento della commutazione temporizzata. Queste opzioni sono attive non appena viene creato un programma delle fasce orarie
• Accoppiamento automatico: all'ora impostata la chiusura si accoppierà automaticamente
• Accoppiamento manuale: all'ora impostata la chiusura rimane disaccoppiata. Dopo un'attivazione del transponder, la chiusura rimane accoppiata in modo permanente
• Disaccoppiamento automatico: all'ora impostata la chiusura si disaccoppierà automaticamente
• Disaccoppiamento manuale: all'ora impostata la chiusura rimane accoppiata. Dopo un'autorizzazione, la chiusura rimane disaccoppiata in modo permanente
• Transponder sempre attivo: quando la chiusura è accoppiata, i supporti di identificazione autorizzati possono continuare a chiudere
• Transponder attivo solo se disaccoppiato: quando la chiusura è accoppiata, i supporti di identificazione autorizzati non possono chiudere
• Reset software: nel software viene resettato lo stato reale, per esempio per riprogrammare un componente non completamente programmato

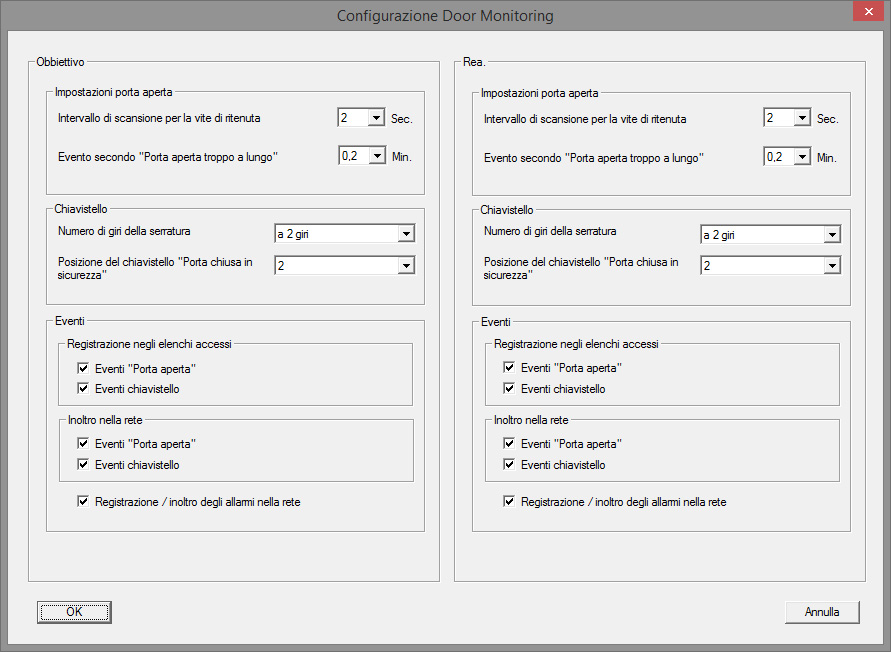

Configurazione Monitoring

NOTA

La configurazione Monitoring influisce direttamente sul consumo di corrente del cilindro.

Il consumo di corrente aumenta tanto più breve è l'intervallo di scansione per la vite di ritenuta.

NOTA

Le modifiche alla configurazione DoorMonitoring sono attive dopo la programmazione del cilindro

• Intervallo di scansione per la vite di ritenuta: il sensore della vite di ritenuta effettua la scansione del campo magnetico ad intervalli impostabili. Quanto più breve è l'intervallo di scansione, tanto più continuo sarà il monitoraggio e tanto maggiore sarà il consumo di corrente del cilindro. Impostando l'intervallo di scansione a 2-3 secondi, si ottiene un compromesso equilibrato fra il monitoraggio porta e il consumo di corrente. Se l'apertura della porta non deve essere registrata, la funzione può essere anche disattivata. Impostazione: off
• Evento "Porta aperta troppo a lungo" dopo: dopo il tempo impostato viene inviato un messaggio all'LSM.
• Numero di giri della serratura: a seconda della serratura, il chiavistello fuoriesce completamente dopo uno o più giri e chiude la porta a chiave. In queste voci di menu si può impostare il numero di giri.

• NOTA



  Nel cilindro antipanico .AP2 la posizione del chiavistello non viene monitorata.

  Nel cilindro .AP2 selezionare Numero di giri "off"

  In caso di cilindro .AP2, selezionare la posizione "Off" alla voce "Porta chiusa a chiave"
• Registrazione dell'elenco accessi: qui si imposta se la "Porta aperta" e gli eventi chiavistello debbano essere memorizzati nell'elenco accessi
• Inoltro nella rete: qui si imposta se la "Porta aperta" e gli eventi chiavistello debbano essere trasmessi all'LSM tramite la rete WaveNet
• Registrazione / inoltro degli allarmi nella rete: qui si imposta se gli allarmi debbano essere trasmessi all'LSM tramite la rete WaveNet. L'inoltro deve essere impostato anche per l'LN.I tramite "Rete" » "Gestione WaveNet". Gli allarmi trasmessi sono:
• Porta aperta troppo a lungo
• Tentativo di manipolazione
• La porta viene aperta nonostante sia bloccata o chiusa a chiave

NOTA

Se gli eventi non vengono registrati nell'elenco accessi, non è più possibile stabilire successivamente chi abbia avuto accesso ad una porta.

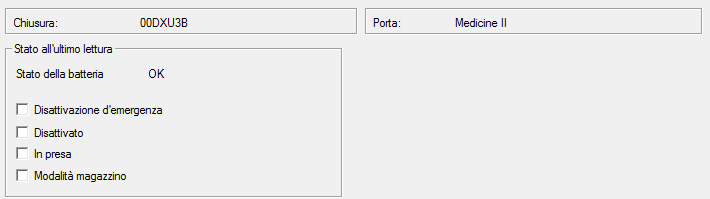

Stato

Nella scheda "Stato" viene indicato l'ultimo stato della chiusura letto

• Stato batteria: mostra se le batterie devono essere sostituite
• Abilitazione di emergenza: il cilindro è stato accoppiato da un'apertura di emergenza tramite il software
• Disattivato: il cilindro è disattivato. Il cilindro non si accoppia neanche con un transponder autorizzato
• Accoppiato: il cilindro è accoppiato
• Modalità magazzino: le batterie si sono scaricate oltre il 2° livello di avviso e il cilindro è passato in modalità magazzino. La modalità viene eliminata per 30 secondi usando un transponder G2 per la sostituzione della batteria. Durante questo intervallo, il cilindro può essere aperto con un transponder autorizzato

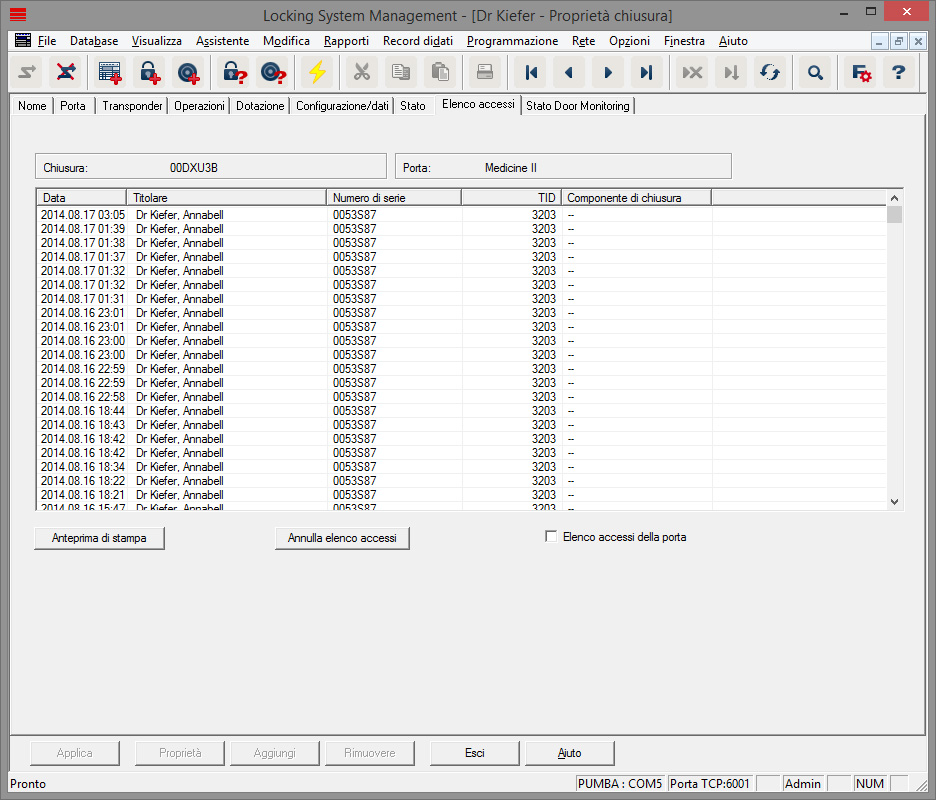

Elenco accessi

Le chiusure dotate dell'opzione .ZK salvano le autorizzazioni con data, ora, nome, numero di serie e ID transponder

Elenco accessi per porta: se nella porta sono montate più chiusure, è possibile visualizzare gli accessi di tutte le chiusure

Per esportare l'elenco accessi, fare clic su [Vista stampa]. Dalla vista stampa è possibile stampare l'elenco o esportarlo. Possibili formati:
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC e XML

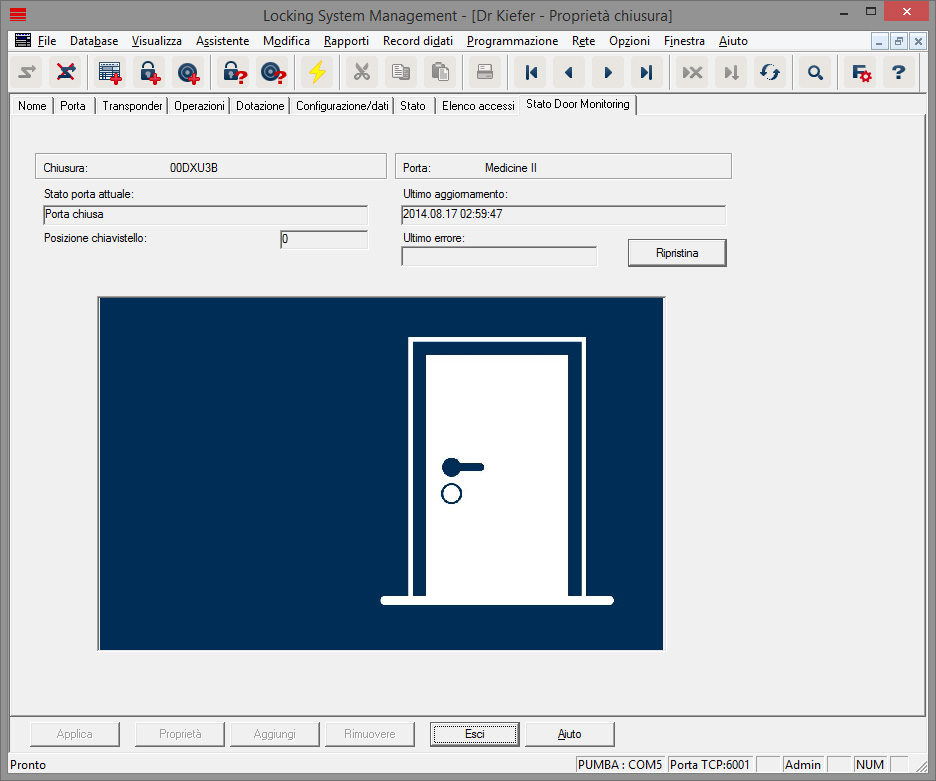

Stato DoorMonitoring

Nella scheda "Stato DoorMonitoring" viene indicato l'ultimo stato della chiusura letto. Per questo stato esistono due possibilità
- Lo stato viene letto automaticamente tramite un LN.I non appena si verifica un cambiamento

oppure

- Lettura manuale tramite "Programmazione" » Lettura della chiusura

• Stato porta attuale:
• Porta aperta troppo a lungo
• Porta aperta
• Porta chiusa
• Porta bloccata
• Porta chiusa a chiave
• Posizione chiavistello: posizione del chiavistello 0-4, a seconda del numero di giri della serratura
• Ultimo errore:
• Stato indefinito della porta
• Porta aperta troppo a lungo
• La vite di ritenuta è stata manipolata (rimossa)
• Manipolazione del campo magnetico (il campo magnetico della vite di ritenuta è troppo ampio)
• La porta è stata aperta con violenza (la porta è stata aperta nonostante fosse bloccata)
• Resettare: i messaggi di errore devono essere resettati manualmente
