Funktionstest - MobileKey Schließzylinder (Z4) DoorMonitoring

In dem Funktionstest wird die komplette Kommunikationskette von den Sensoren zu der LSM getestet

Folgende Tests sind durchzuführen

  1. Der Schließplan ist geöffnet
  2. Der DM-Zylinder ist in das SimonsVoss-Netzwerk (WaveNet) eingebunden
  3. Der Door Monitoring-Status wird im Schließplan angezeigt
    - oder -
  4. Die Eigenschaften des Zylinders - Register " Door Monitoring Status" sind geöffnet
  5. Die einzelnen Testergebnisse können in der LSM überprüft werden
  1. Öffnen der Tür
  2. Schließen der Tür
  3. Drehen des Mitnehmerbartes um eine Umdrehung » abschließen. Je nach Tourigkeit des Schlosses Vorgang wiederholen, bis der Riegel vollständig ausgefahren ist
  4. Drehen des Mitnehmerbartes um eine Umdrehung » aufschließen. Je nach Tourigkeit des Schlosses Vorgang wiederholen, bis der Riegel vollständig eingefahren ist
  5. Öffnen der Tür
  6. Tür geöffnet lassen, bis "Tür zu lange offen"-Meldung erscheint

Kalibrierungstool

Diese offline Prüfung des Zylinders erfolgt über ein separates Kalibrierungstool und eignet sich, wenn der DoorMonitoring Zylinder offline eingerichtet oder betrieben wird oder sie ist Teil der Fehlersuche, falls bei der Onlineprüfung Zustände nicht oder fehlerhaft angezeigt werden.

Das Kalibrierungstool empfehlen wir wenn

  • Der Door Monitoring Zylinder nicht vernetzt ist. In diesem Fall können Sie die Zustandsänderungen mit dem Tool überprüfen
  • Der Door Monitoring Zylinder von einer Person eingerichtet wird. In diesem Fall können die Zustandsänderungen nicht direkt in der LSM überprüft werden
  • Zur Fehlerdiagnose die Funktion des Door Monitoring Zylinder überprüft werden soll

Das Kalibrierungstool wird auf einem externen mobilen Rechner installiert und ist an die LSM Mobile angelehnt. Es wird ein Programmiergerät benötigt, das an den Rechner angeschlossen wird

Kalibrierungstool Installation

Installieren Sie das Kalibrierungstool auf einen mobilen Rechner, damit an der Tür die Überprüfung des Zylinders vorgenommen werden kann

Legen Sie die LSM-Software-CD ein und starten die Installationsroutine (DMCalibrate_3_x_xx.exe)

Folgen Sie den Anweisungen des Installationsassistenten

Konfiguration exportieren

  1. Der Door Monitoring Zylinder ist im Schließplan angelegt und programmiert
  2. Das Kalibrierungstool ist auf einem externen mobilen Rechner installiert
  3. Es ist ein Programmiergerät SmartCD.G2 angeschlossen
  1. Starten Sie die Software "DM Calibrate"
  2. Die Konfigurationsdaten des Door Monitoring Zylinders werden analog zur LSM Mobile exportiert

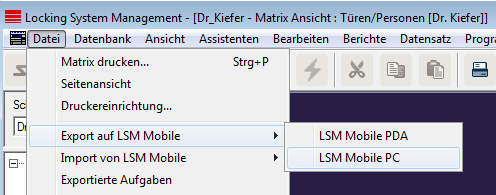

  4. Klicken Sie im Menü auf "Datei"
  5. Wählen Sie "Export auf LSM Mobile" » "LSM Mobile PC"

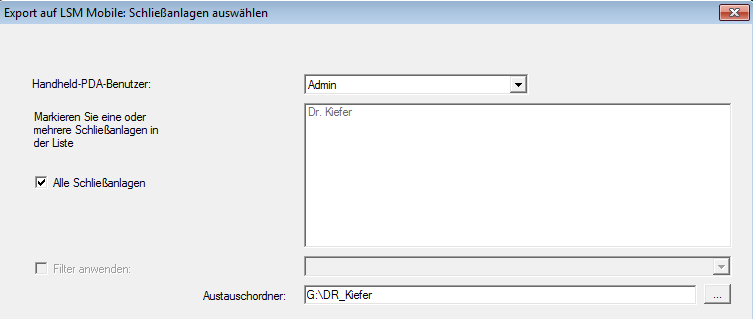

  7. Wählen Sie die Schließanlage
  8. Geben sie den Ordner an, in dem die Programmieraufgaben gespeichert werden sollen

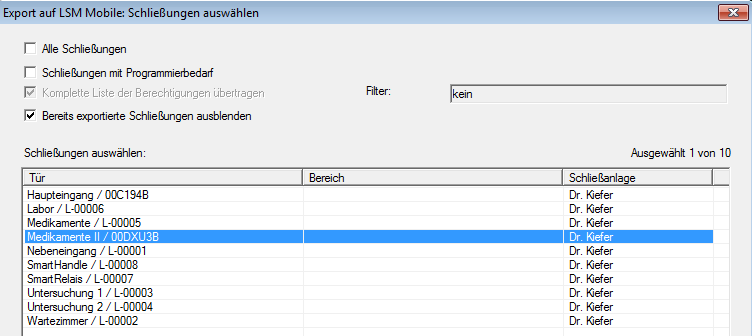

  10. Markieren Sie die Schließungen, die exportiert werden sollen

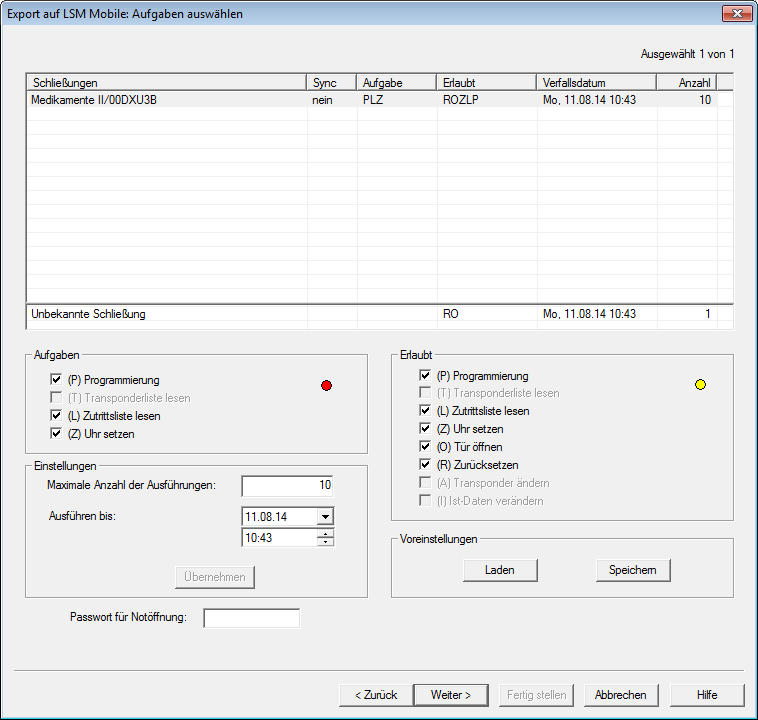

  12. Markieren Sie die erlaubten Aktionen und die Aufgaben
  13. Markieren Sie die Schließungen und erhöhen Sie die "Maximale Anzahl der Ausführungen". Werte von 1-10 sind möglich
  14. Folgen Sie den weiteren Schritten
  15. Nachdem die Aufgaben gespeichert sind, kopieren die den Ordner auf den mobilen Computer
  16. Schließen Sie das SmartCD an dem mobilen Computer an
  17. Starten Sie das Programm "DM Calibrate" auf dem mobilen Computer

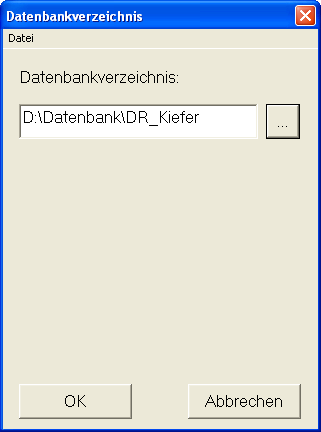

  19. Wählen Sie den Ordner mit den Programmieraufgaben

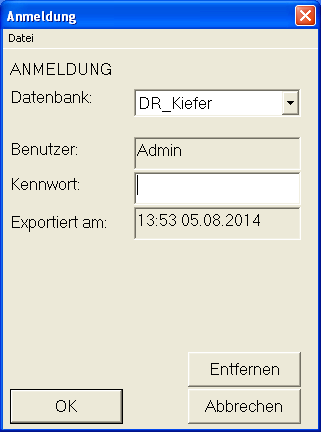

  21. Melden sie sich mit dem Datenbankpasswort an

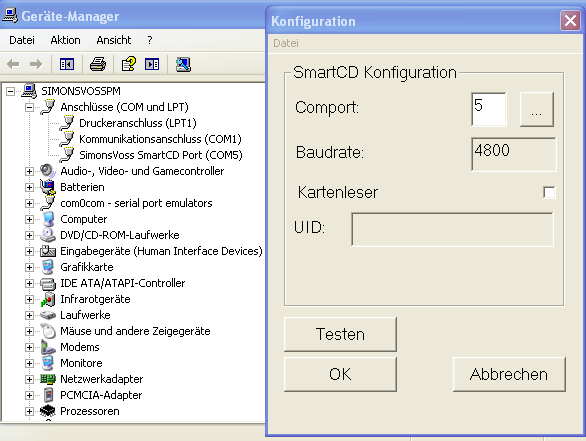

  23. Klicken Sie auf [Anschlußgerät]
  25. Tragen Sie den Comport ein
  27. Klicken Sie auf [Auslesen]

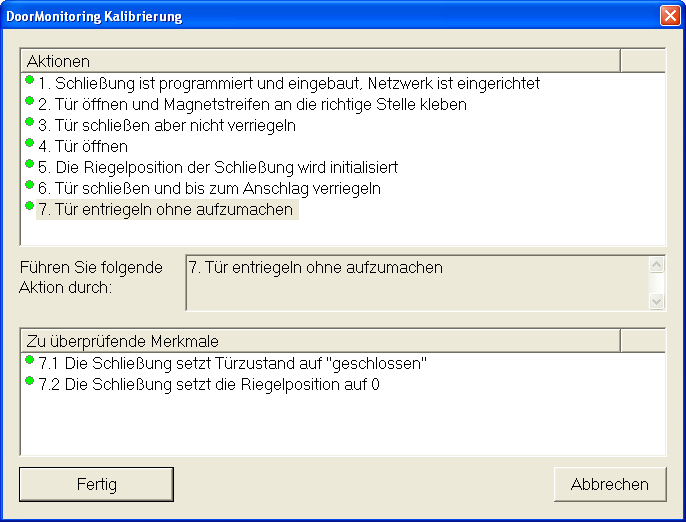

  28. Das Menü mit den Kalibrierungsschritten erscheint
  30. Folgen Sie den jeweiligen Anweisungen und bestätigen Sie mit [OK & Weiter]
  32. Sobald alle Aktionen durchgeführt sind, beenden Sie die DoorMonitoring Kalibrierung
  33. Kopieren Sie die Dateien zurück auf den Computer, auf dem sich der Schließplan befindet
  34. Importieren Sie die Aufgaben über Datei » Import von LSM Mobile » LSM Mobile PC

Kalibrierungs Aufgaben

Für die Kalibrierung sind sieben Schritte vorgesehen

Durchzuführende Schritte

Erklärung

1. Schließung ist programmiert und eingebaut. Netzwerk ist eingerichtet

Bestätigen, dass diese Tätigkeiten erfolgt sind. Netzwerk ist nicht zwingend notwendig, wenn der Zylinder offline betrieben wird.

2. Tür öffnen und Magnetstreifen an die richtige Stelle kleben

Bestätigen nachdem das Magnetplättchen auf dem Schließblech ggü. der Stulpschraube angebracht wurde. Plättchen zunächst nur losen ankleben, damit es ggf. verschoben werden kann

3. Tür schließen aber nicht verriegeln

Schritt durchführen und bestätigen. Nach der Bestätigung wird der Zylinder ausgelesen

4. Tür öffnen

Tür öffnen. Nach der Bestätigung wird der Zylinder ausgelesen

5. Die Riegelposition der Schließung wird initialisiert

Bestätigen. Nach der Bestätigung wird er Zylinder ausgelesen und initialisiert

6. Tür schließen und bis zum Anschlag verriegeln

Tür verriegeln. Nach der Bestätigung wird der Zylinder ausgelesen und die Anzahl der Mitnehmerumdrehungen bis zur sicheren Verriegelung bestimmt. Der Nutzer wird gefragt, ob die Anzahl der Drehungen übernommen werden soll

7. Tür entriegeln ohne aufzumachen

Tür entriegeln. Nach der Bestätigung wird er Zylinder ausgelesen

Eine Ampel neben den einzelnen Schritt zeigt den Status an:

  • Gelb: Schritt noch nicht durchgeführt
  • Grün: Schritt durchgeführt und positive Rückmeldung
  • Rot: Zeigt einen Fehler an. Entweder wurde der Schritt nicht befolgt oder ein Fehler wurde festgestellt

HINWEIS

notice

Hinweis Antipanikzylinder: Bei dem DM.AP2 Zylinder erfolgt keine Überwachung der Riegelbewegung. Daher sind bei der Überprüfung des DM.AP2 Zylinders die Schritte 1 bis 4 durchzuführen. Die restlichen Schritte sind zu überspringen. [OK & Weiter] drücken und Kommentare ignorieren.

Position des Magnets prüfen

Wurde die Tür geschlossen aber das Kalibrierungstool erkennt die Tür aber nicht als geschlossen (Schritt 3) so ist die Position des Magnetplättchens zu prüfen oder die Anzahl der Magnetplättchen zu erhöhen.

Schritt 4 ist bei angelehnter Tür ebenfalls durchzuführen. Wird nach Schritt 4 bei angelehnter Tür die Tür als geschlossen erkannt, so ist das Magnetfeld zu stark.

Das Magnetplättchen in Richtung Zargenmitte verschieben oder die Größe des Plättchens verkleinern
