Indicazioni - MobileKey Cilindro di chiusura (Z4) DoorMonitoring
È possibile visualizzare le informazioni più importanti relative al proprio impianto di chiusura direttamente nel piano di chiusura. Gli stati porta del cilindro DM possono essere rappresentati direttamente nel piano di chiusura
- Questa vista ha senso, tuttavia, solo in caso di collegamento online del cilindro DM
- Se un nodo radio (LockNode) si guasta, il sistema lo rileva solo quando il cilindro viene attivato dall'LSM (lettura, riprogrammazione). Pertanto è utile controllare lo stato della rete WaveNet
- I cilindri trasmettono ogni variazione di stato all'LSM (LSM Basic Online) o al CommNode Server (Business / Professional) in tempo reale. Se l'LSM viene chiuso, lo stato attualmente visualizzato viene salvato
- Se lo stato di una porta cambia quando l'LSM è chiuso (Basic) o il CommNode Server è stato arrestato (Business / Professional), tale variazione non viene registrata dal sistema. Lo stato corretto viene nuovamente visualizzato solo quando viene apportata una modifica allo stato della porta

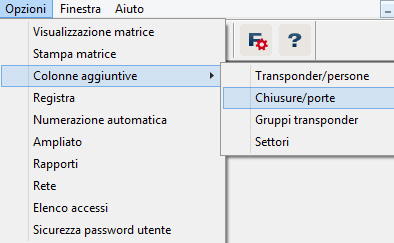

- Nella riga di menu, fare clic su "Opzioni" > "Colonne supplementari" > "Chiusure/Porte"

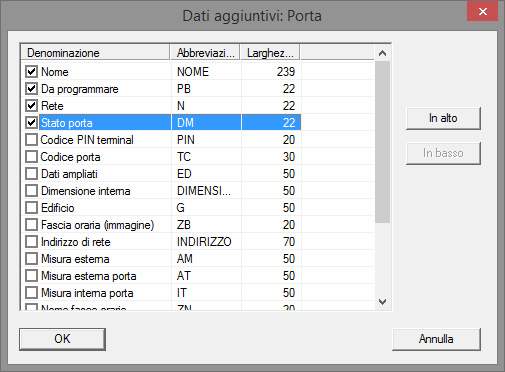

- Selezionare "Rete" e "Stato porta"
- Modificare la sequenza nell'elenco facendo clic su [In alto] e [In basso]

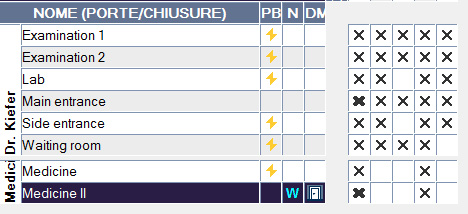

- Il collegamento di rete e lo stato porta vengono ora visualizzati nel piano di chiusura
Vista matrice
Gli stati porta vengono visualizzati nella matrice tramite vari simboli
Simbolo | Stato | Informazione |
|---|---|---|
| chiusa a chiave | La porta è chiusa e il dente di trascinamento è stato ruotato fino alla regolazione [chiusa a chiave] |
| bloccata | La porta è chiusa e il dente di trascinamento è stato ruotato di meno rispetto alla regolazione [chiusa a chiave] |
| chiusa | La porta è chiusa e il chiavistello è rientrato |
| aperta | La porta è aperta |
| Messaggio di errore – Stato indefinito / Avviso / Allarme | Questo simbolo ha vari significati: Porta aperta troppo a lungo Vite di ritenuta manipolata (non risponde più, è stata rimossa) Manipolazione del campo magnetico (il campo magnetico della vite di ritenuta è troppo grande) La porta è stata forzata (nonostante il blocco la porta è stata aperta) |
| Stato sconosciuto | Stato non definito – A causa di un guasto o di una variazione non logica per il sistema lo stato risulta sconosciuto |
Stato sconosciuto
Il simbolo "stato sconosciuto" e il simbolo dell'allarme non cambiano autonomamente al cessare del guasto (ad eccezione dell'allarme "Porta aperta troppo a lungo", che non scompare alla chiusura della porta). L'allarme deve essere resettato
Messaggio di errore | Azione |
|---|---|
Stato indefinito della porta | La porta va aperta e richiusa. Il cilindro riconosce lo stato e lo trasmette all'LSM |
Porta aperta troppo a lungo | Chiudere la porta |
La vite di ritenuta è stata manipolata (rimossa) | Controllare la vite di ritenuta. Dopo l'eliminazione dell'errore, resettare l'errore; vedere il capitolo Cilindri |
Manipolazione del campo magnetico (il campo magnetico della vite di ritenuta è troppo ampio) | Controllare la porta. Resettare l'errore; vedere il capitolo Cilindri |
La porta è stata aperta con violenza (la porta è stata aperta nonostante fosse bloccata) | Controllare la porta. Resettare l'errore |
