Afficher - MobileKey Cylindre de fermeture (Z4) DoorMonitoring
Affichez les informations les plus importantes de votre installation de fermeture directement dans le plan de fermeture. Les états de la porte du cylindre DM peuvent être directement présentés dans le plan de fermeture
- Cet aperçu est seulement utile lors d'une connexion en ligne du cylindre DM
- Quand un nœud radio (LockNode) échoue, le système le reconnaît seulement lorsque le cylindre est adressé par le LSM (lecture, reprogrammation). Par conséquent, il est conseillé de vérifier l'état du réseau WaveNet
- Les cylindres transfèrent tous les changements d'état au LSM (LSM Basic Online) et respectivement au serveur CommNode (Business / Professional) en temps réel. Si le LSM est fermé, l'état d'affichage actuel est enregistré
- Si un changement d'état survient lorsque le LSM fermé (Basic) ou que le serveur CommNode est arrêté (Business / Professional), alors cette modification ne sera pas enregistrée par le système. L'étatcorrect ne sera affiché lorsqu'un changement d'état sera effectué à la porte

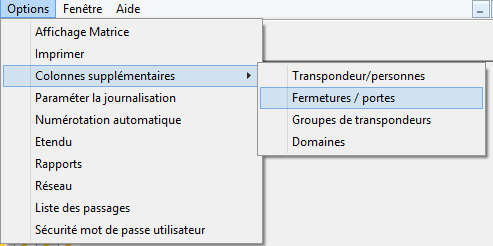

- Dans la barre de Menu, cliquez sur « Options » > « Colonnes supplémentaires » > « Fermetures/Portes »

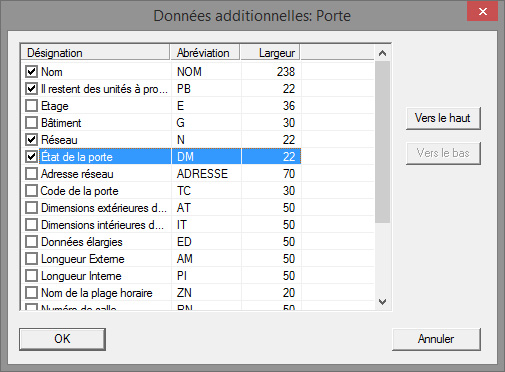

- Choisissez « Réseau » et « États de la porte »
- Modifier la classification dans la liste en cliquant sur [Vers le haut] et [Vers le bas]

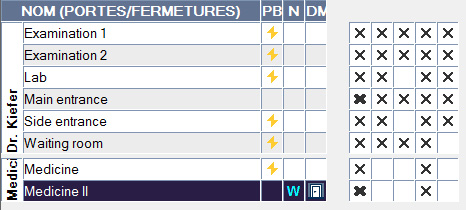

- La connexion au réseau et l'état de la porte sont maintenant affichés dans le plan de fermeture
Aperçu de la matrice
Les états de la porte ont affichés dans la matrice au moyen de divers symboles
Symbole | État de fonctionnement | Information |
|---|---|---|
| verrouillé de manière sûre | La porte est fermée et l'entraîneur a été tourné dans la position prévue [verrouillé de manière sûre] |
| verrouillé | La porte est fermée et l'entraîneur n'a pas été tourné jusqu'à la position prévue [verrouillé de manière sûre] |
| fermé | La porte est fermée et le pêne est en position |
| ouvert | Porte ouverte |
| Message d'erreur - État non défini / Alerte / Alarme | Ce symbole a plusieurs significations : La porte ouverte trop longtemps, la vis de maintien a été manipulée (ne répond plus, a été retirée), manipulation du champ magnétique (le champ magnétique à la vis de maintien est trop grand), la porte a été forcée (la porte a été ouverte malgré le verrouillage de la porte) |
| État inconnu | État non défini - en raison d'un dysfonctionnement et respectivement d'une modification non logique du système. |
État inconnu
Le symbole « étatinconnu » et le symbole d'alarme ne changent pas automatiquement, si la raison du problème disparaît (sauf pour l'« alarme porte ouverte trop longtemps » qui ne disparaît pas lorsque la porte est fermée). L'alarme doit être réinitialisée
Message d'erreur | Action |
|---|---|
État de la porte non défini | La porte doit être ouverte et refermée. Le cylindre reconnaît l'état et le transmet au LSM |
Porte ouverte trop longtemps | Fermer la porte |
La vis de maintien a été manipulée (retirée) | Vérifier la vis de maintien. Après avoir remédié à l'erreur, réinitialiser l'erreur, voir chapitre Cylindre |
Manipulation du champ magnétique (le champ magnétique de la vis de maintien est trop grand) | Vérifier la porte. Réinitialiser l'erreur, voir chapitre Cylindre |
La porte a été forcée (la porte est ouverte bien qu'elle soit verrouillée) | Vérifier la porte. Réinitialiser l'erreur |
