Visninger - MobileKey Låsecylinder (Z4) DoorMonitoring
Sørg for at de vigtigste informationer i Deres låseanlæg vises direkte i låseplanen. Dørenes tilstand ved DM-Cylinderne lader sig præsentere direkte i låseplanen.
- Denne visning er kun hensigtsmæssig, hvis DM-cylinderne har online-forbindelse
- Hvis en radioknude (LockNode) svigter, identificerer systemet det først, når cylinderen kontaktes af LSM (udlæsning, omprogrammering). Derfor er det hensigtsmæssigt at kontrollere Wavenet-netværkets tilstand
- Cylinderne overfører hver tilstandsændring til LSM (LSM Basic Online) eller til CommNode-serveren (Business / Professional) i realtid. Hvis LSM lukkes, gemmes den aktuelt viste tilstand
- Hvis en dørtilstand ændres, mens LSM er lukket (Basic), eller CommNode-serveren er standset (Business / Professional), registreres denne ændring ikke af systemet. Den korrekte tilstand vises først igen, når der er foretaget en tilstandsændring på døren

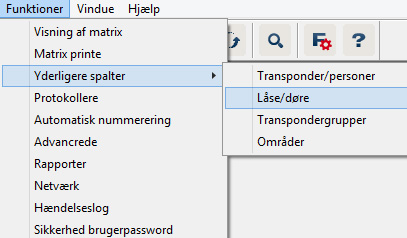

- Klik på "Optioner" > "Ekstra kolonner" > "Aflåsninger/døre" i menufeltet

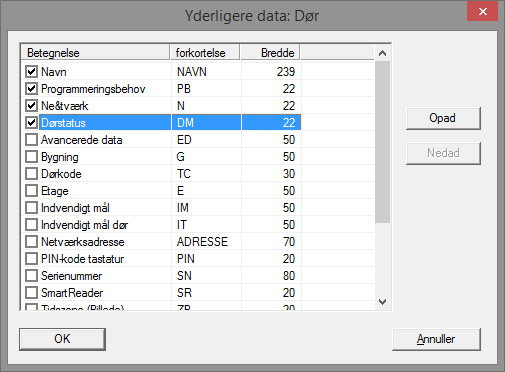

- Vælg "Netværk” og "Dørens tilstand"
- Foretag en ændring af rækkefølgen på listen ved at klikke på [Opad] eller [Nedad]
- Netværksforbindelsen og dørens tilstand vises nu i låseplanen

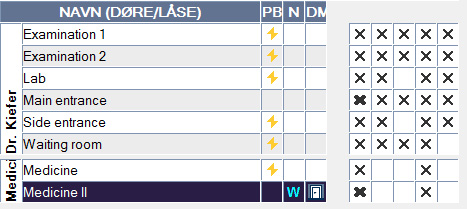

Skærmbillede
Dørens tilstande vises med forskellige symboler i matrix
Symbol | Tilstand | Information |
|---|---|---|
| låst sikkert | Døren er lukket og medbringeren blev drejet indtil indstillingen (sikker aflåsning) |
| låst | Døren er lukket og medbringeren drejet mindre end indstillingen [sikker aflåsning] |
| lukket | Døren er lukket og rigelen er ført tilbage |
| åben | Dør åbnet |
| Fejlmelding - udefineret tilstand / advarsel / alarm | Dette symbol har forskellige betydninger: Døren for længe åben monteringsskruen blev manipuleret (reagerer ikke mere, blev fjernet) magnetfelt-manipulation (magnetfeltet på monteringsskruen er for stor) døren blev åbnet med vold (trods aflåsning åbnes døren) |
| Tilstand ubekendt | Udefineret tilstand - på grund af en forstyrrelse, eller en i systemet ulogisk ændring er ukendt i tilstanden |
Ukendt tilstand
Symbolet "Ukendt tilstand" og alarmsymbolet ændrer sig ikke automatisk, når grunden til forstyrrelsen forsvinder (Undtagelse er "Dør for længe åben alarm", som forsvinder når døren lukkes"). Alarmen skal nulstilles
Fejlmelding | Aktion |
|---|---|
Udefineret tilstand for døren | Døren skal åbnes og lukkes igen. Cylinderen genkender tilstanden og sender denne til LSM |
Døren for længe åben | Lås døren. |
Monteringsskruen blev manipuleret (blev fjernet) | Kontroller monteringsskruen. Nulstil fejlen igen efter fejlafhjælpningen, se kapitlet Cylinder |
Magnetfelt-manipulation (Magnetfeltet ved monteringsskruen er for stort) | Kontroller døren. Nulstil fejlen, se kapitlet Cylinder |
Døren er åbnet med vold (døren åbnes trods aflåsning) | Kontroller døren. Nulstil fejlen |
