Installatie - SmartLocker AX

U hebt het volgende gereedschap nodig:

Steek de 0,9 mm inbusbout in de onderste schroef.
Druk het deksel van de lezer zacht tegen de bodem en schroef de onderste schroef rechtsom naar binnen tot u het deksel kunt wegnemen.
Neem het deksel af.

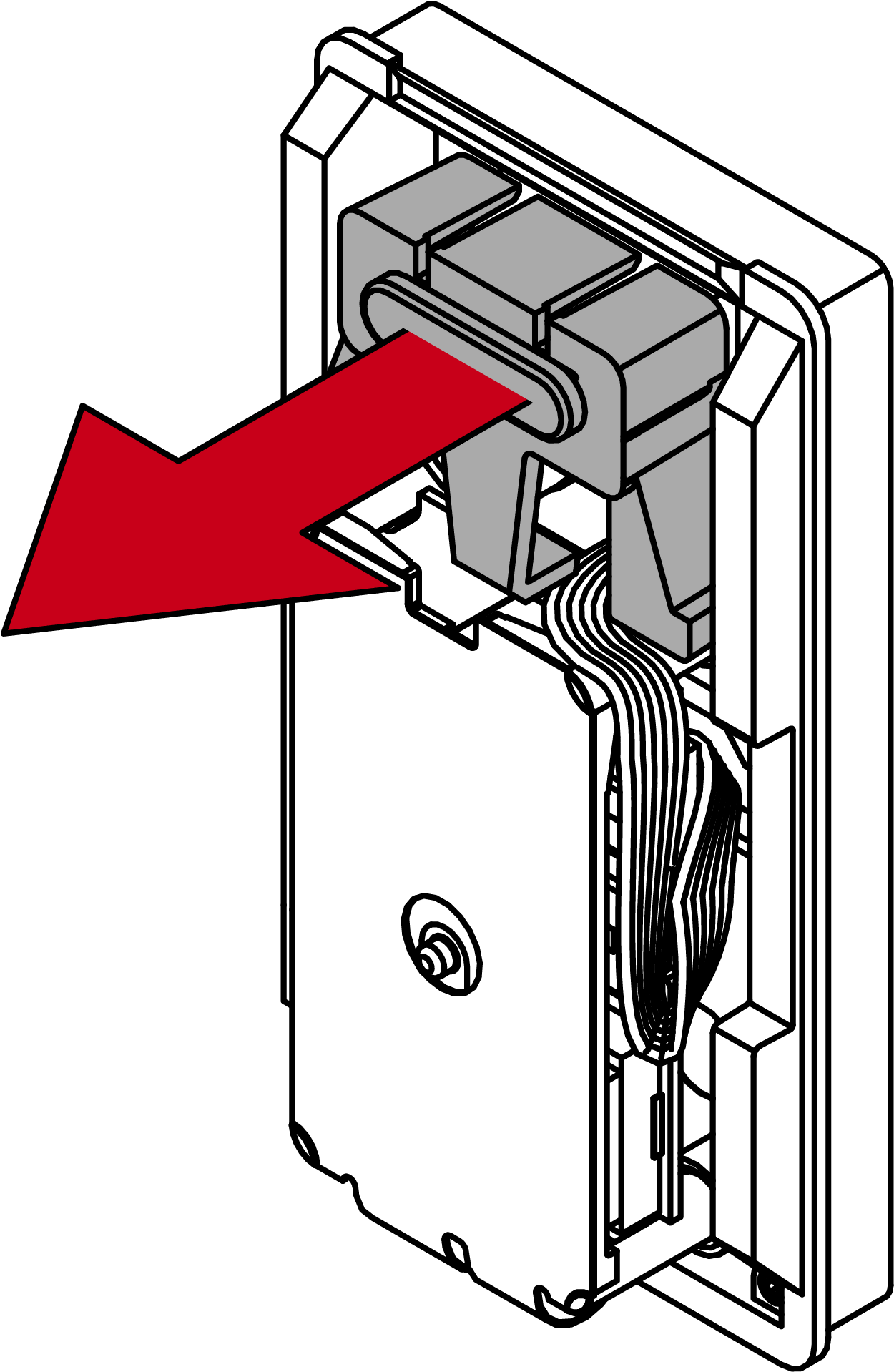

Trek de lichtgeleider uit de lezer.

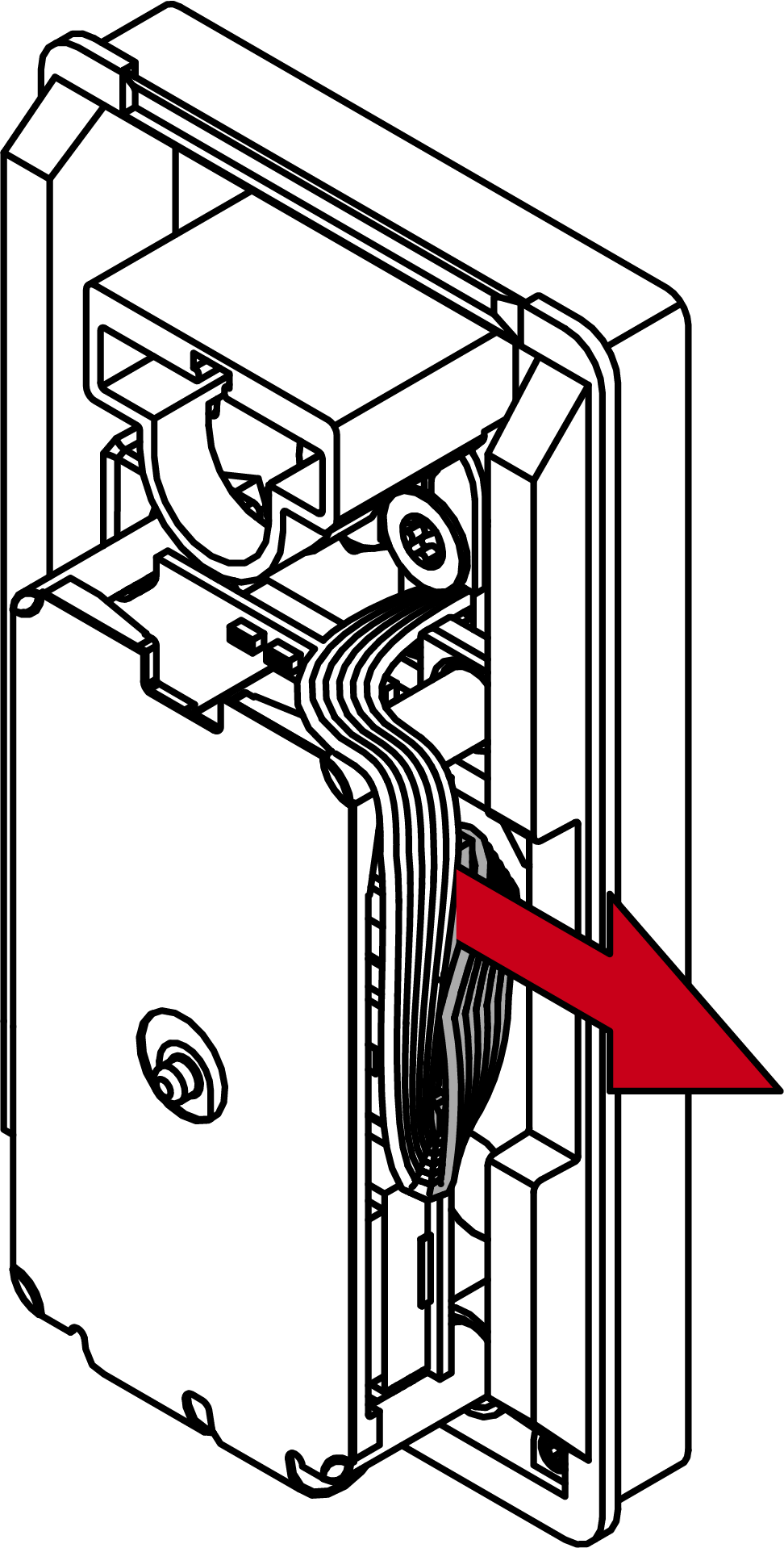

Haal de stekker van de kabel onder de printplaat los met een punttang.

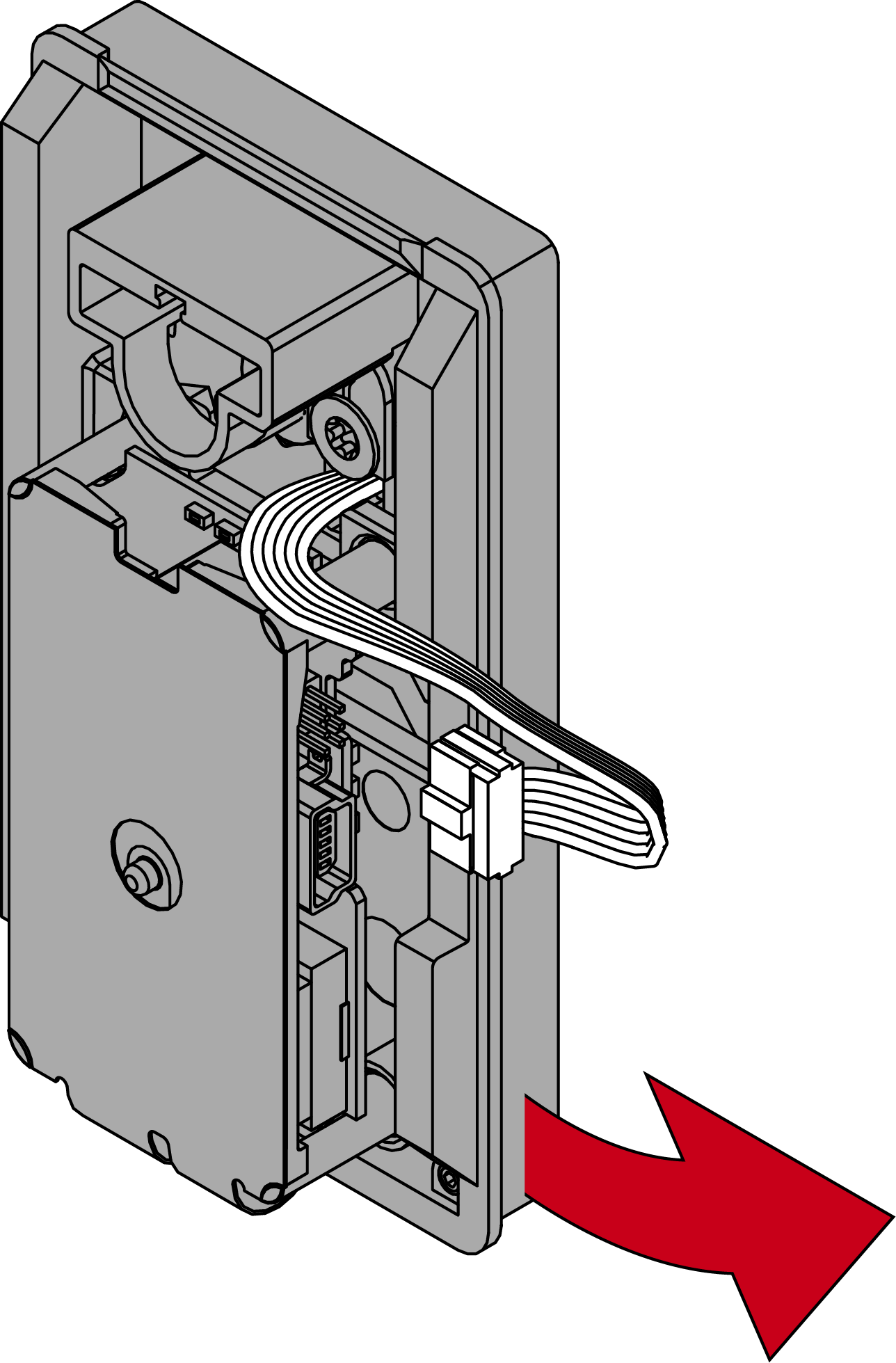

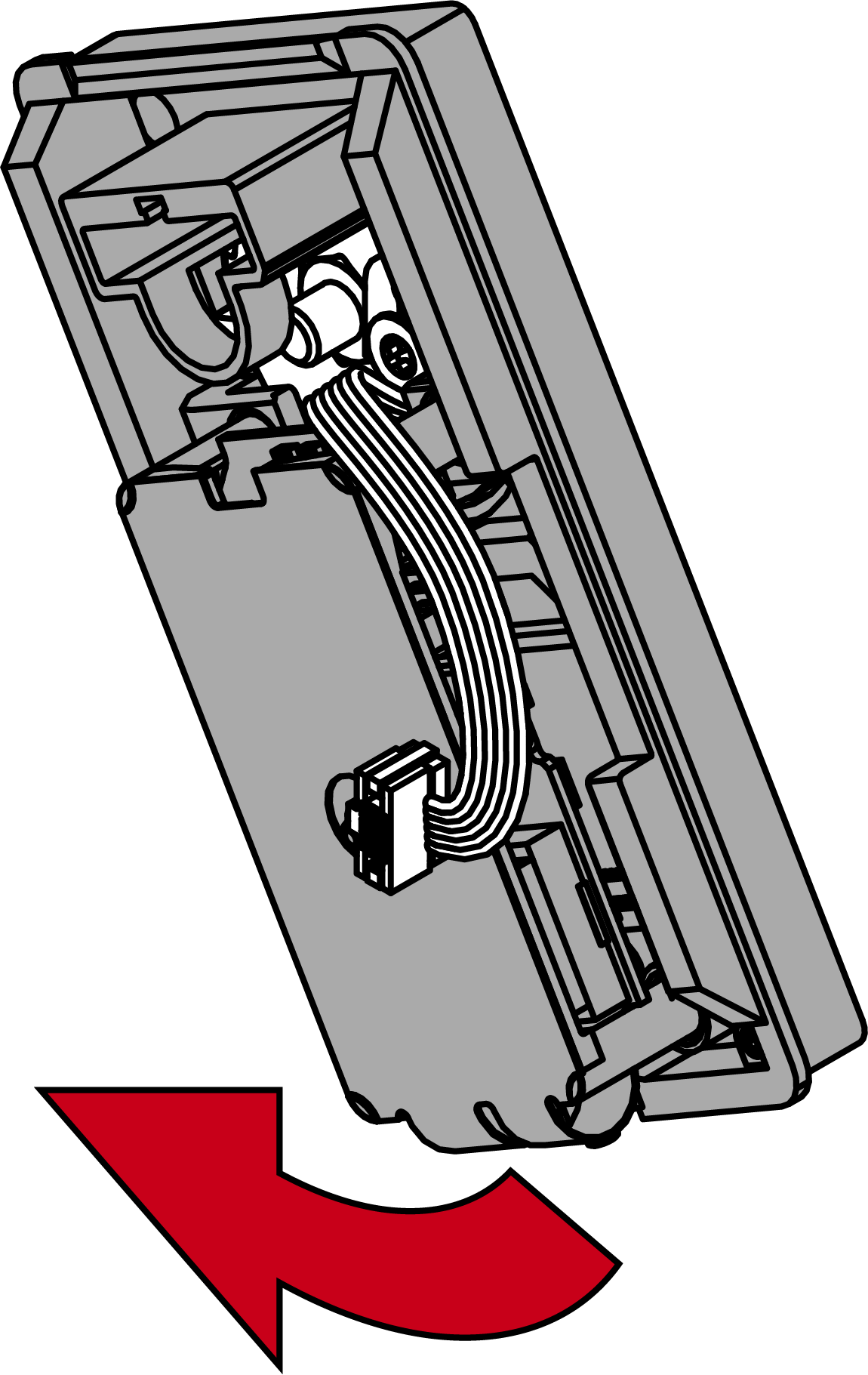

Draai de lezer 60° tegen de klok in (bajonetsluiting).

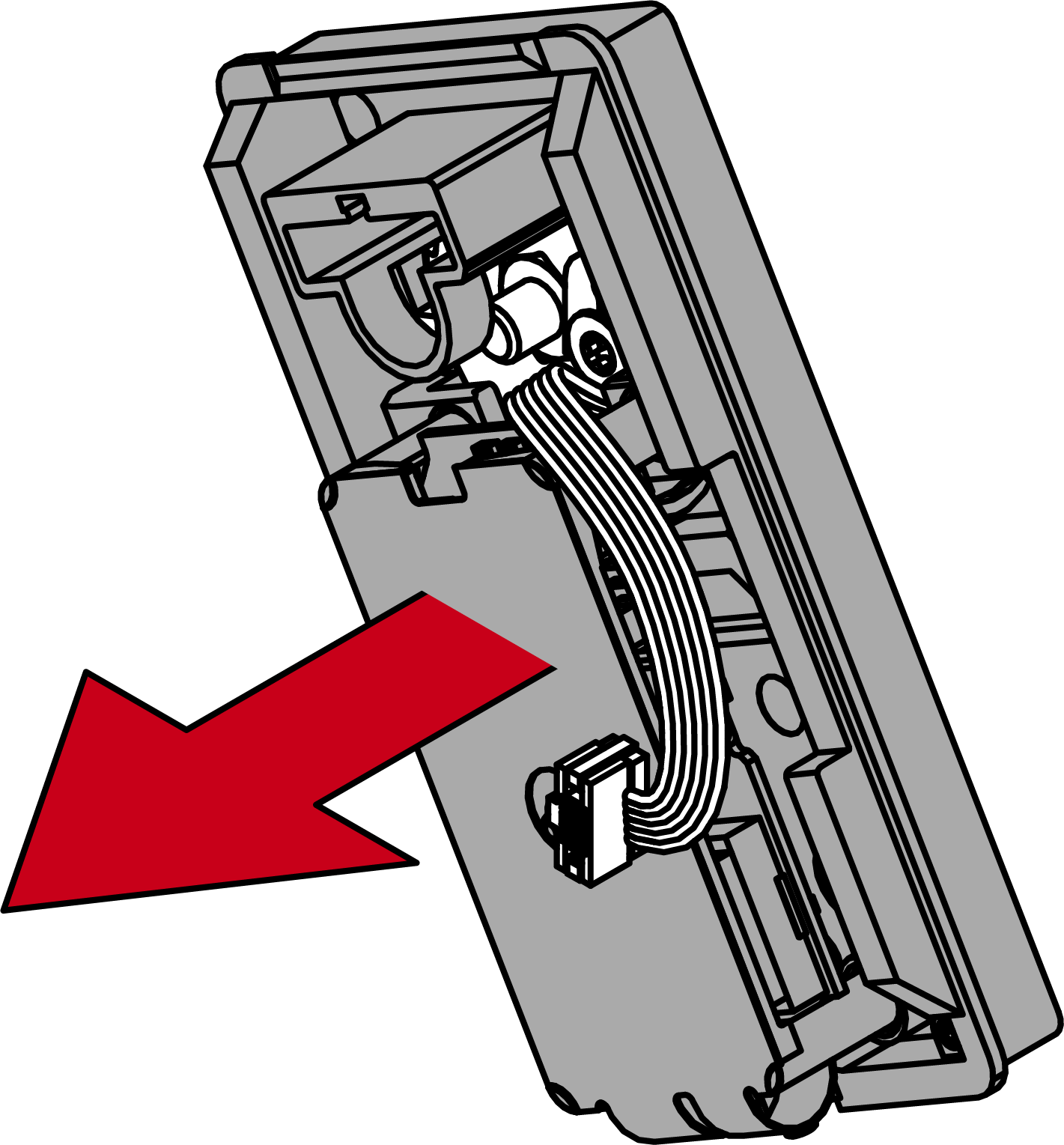

Verwijder de lezer van de D-bus.

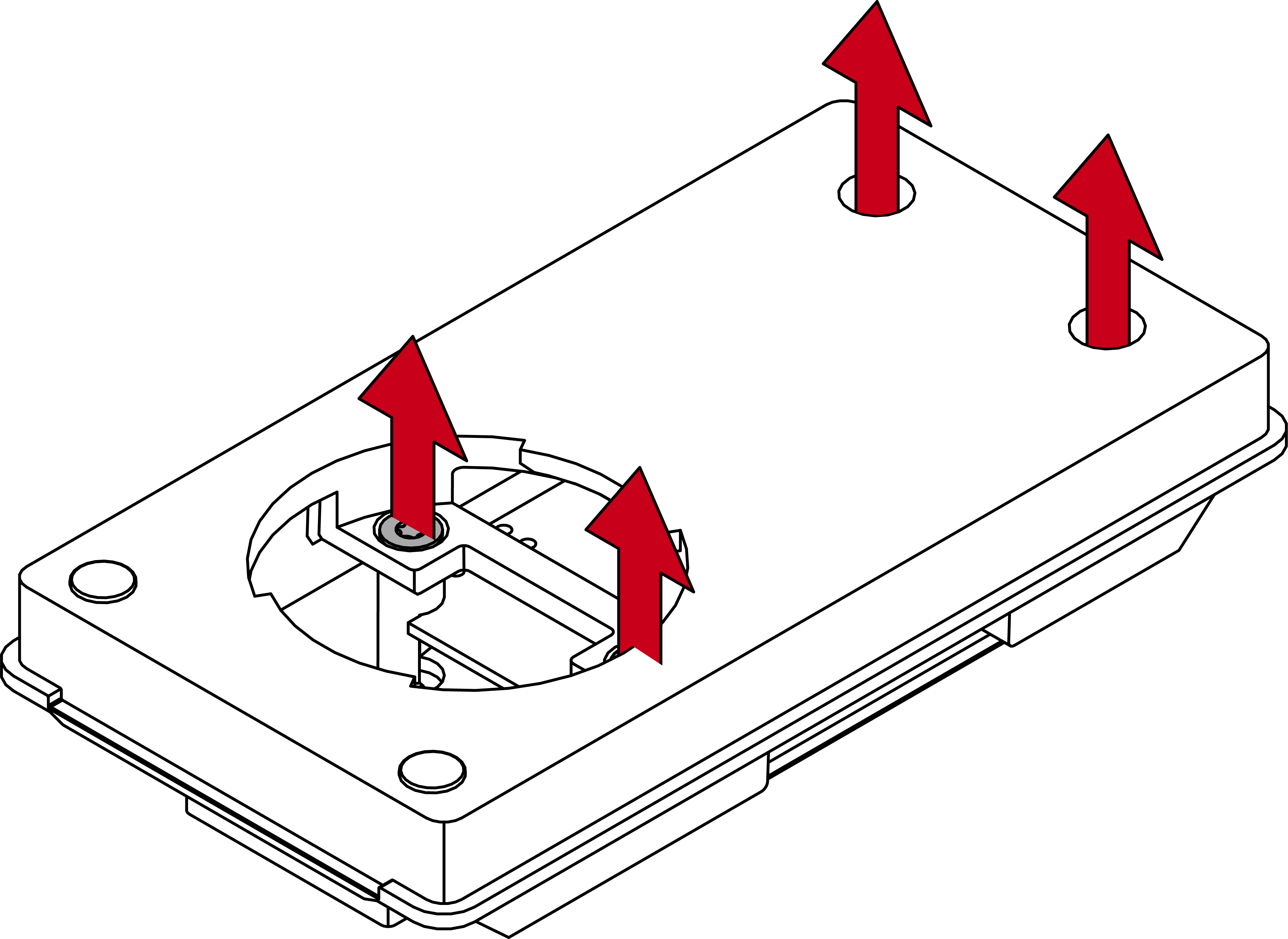

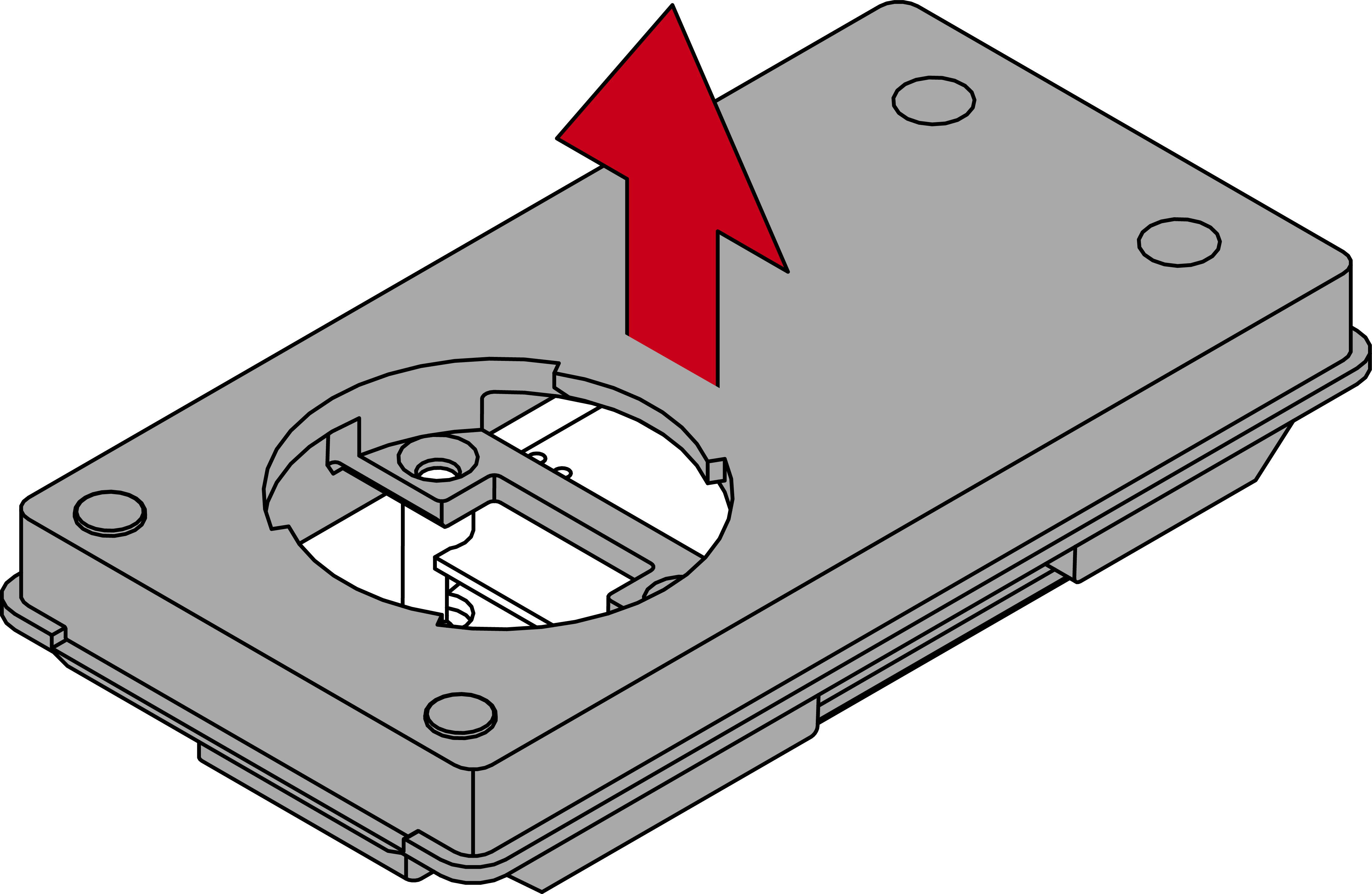

Draai de vier schroeven van de printplaathouder los om de printplaathouder en de lezerbodem te scheiden.

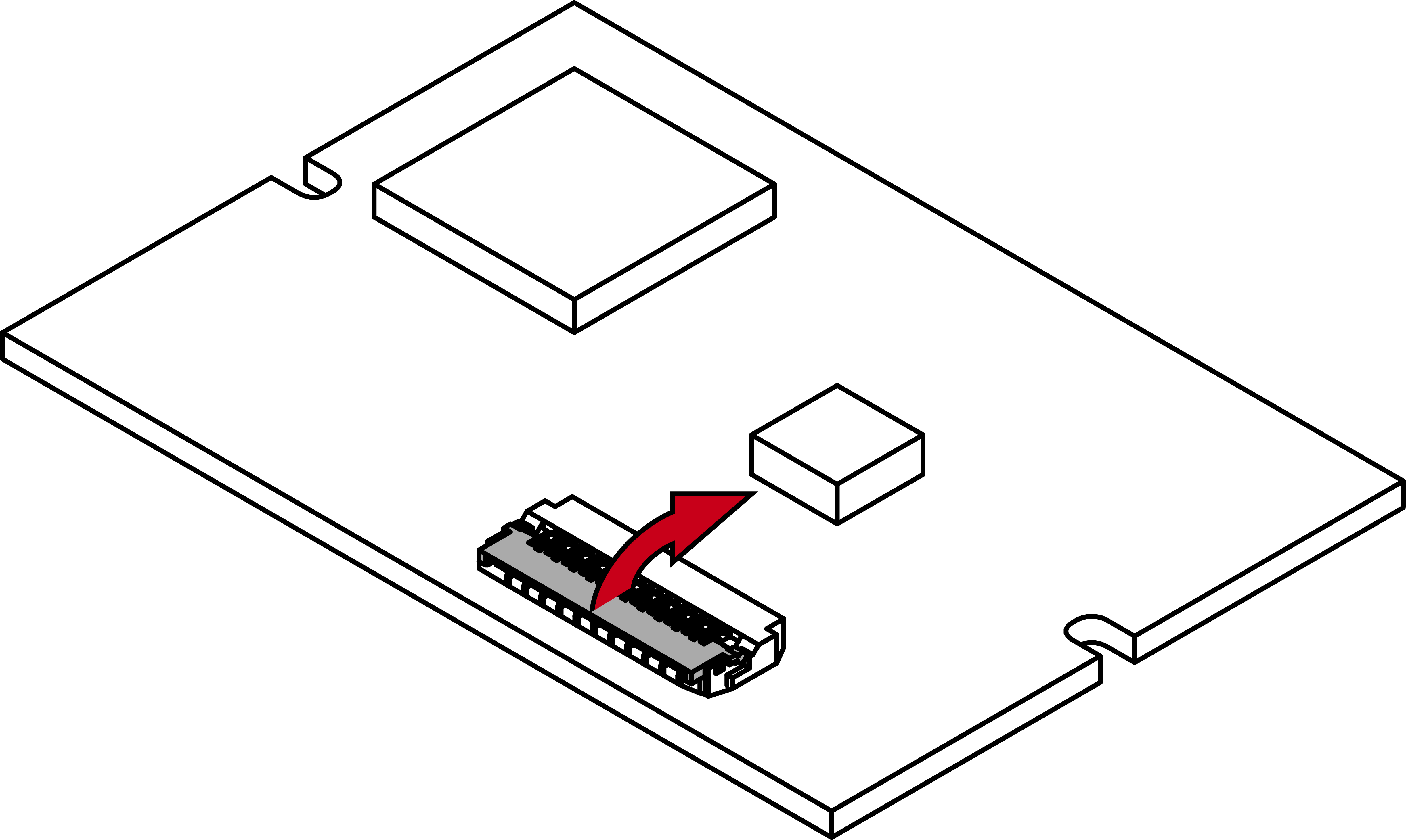

Open het opklapmechanisme van de FPC-connector op de LNI.

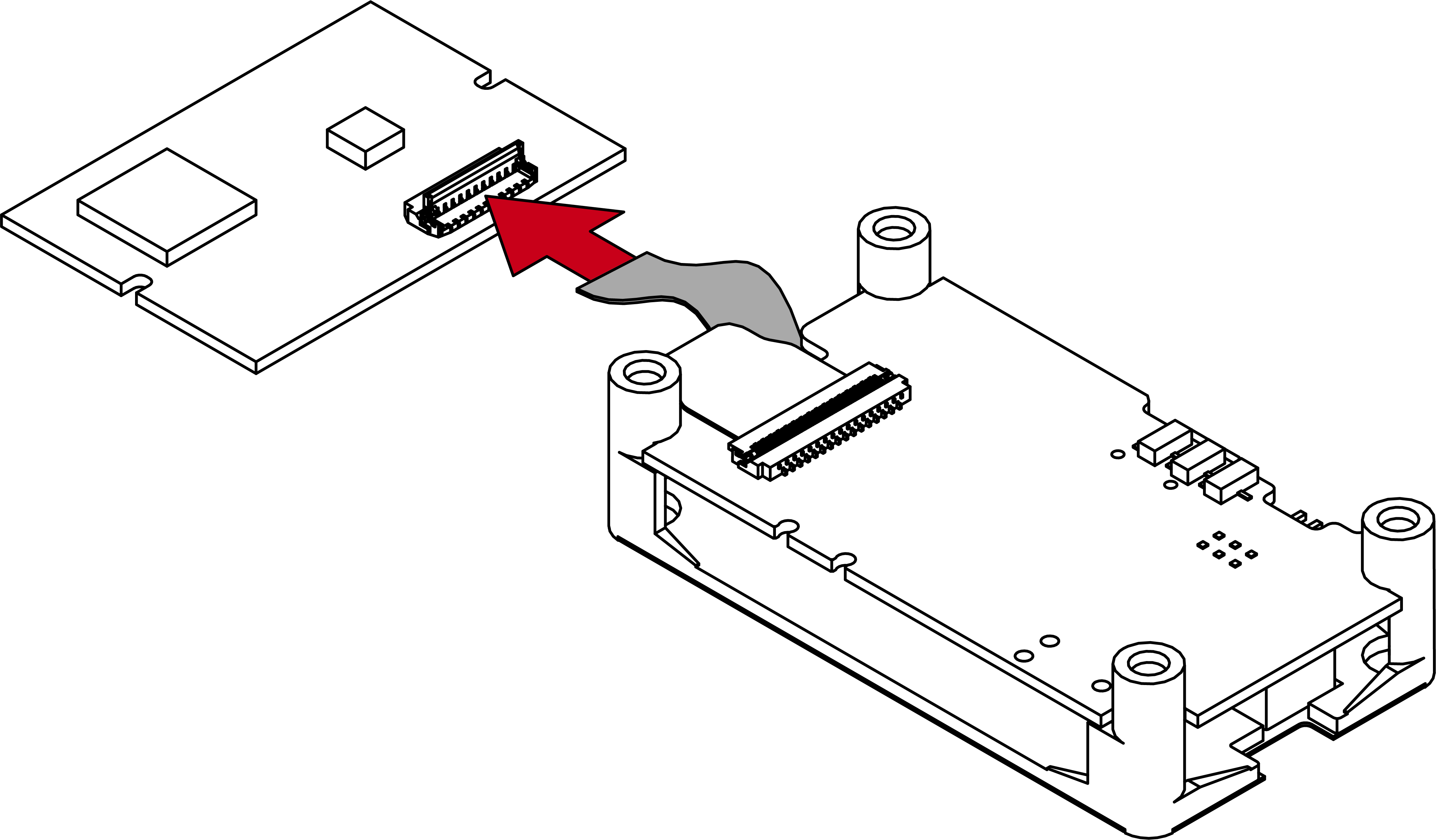

Steek de vrije aansluiting van de lezer in de geopende FPC-connector.

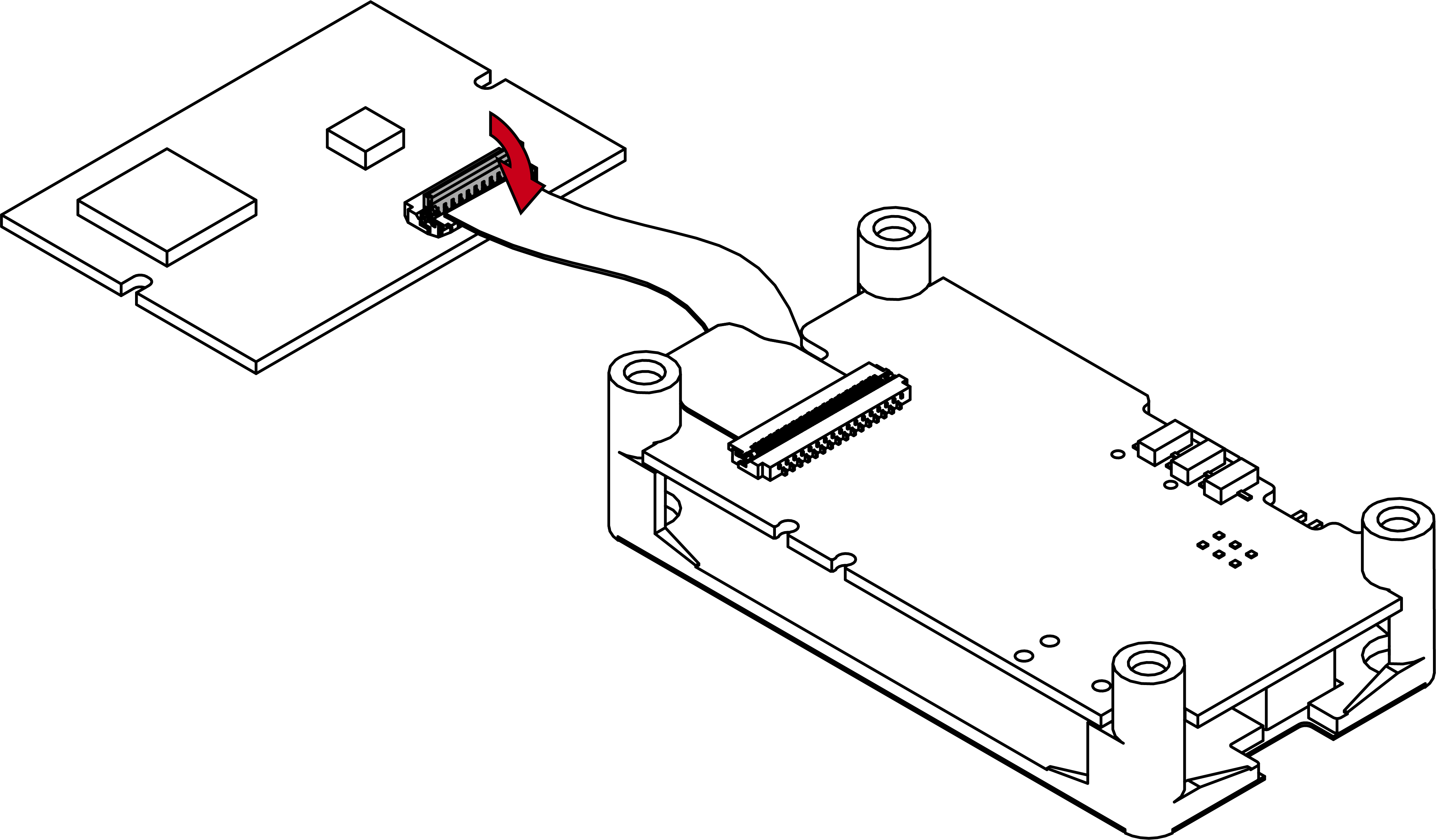

Sluit het opklapmechanisme van de FPC-connector.

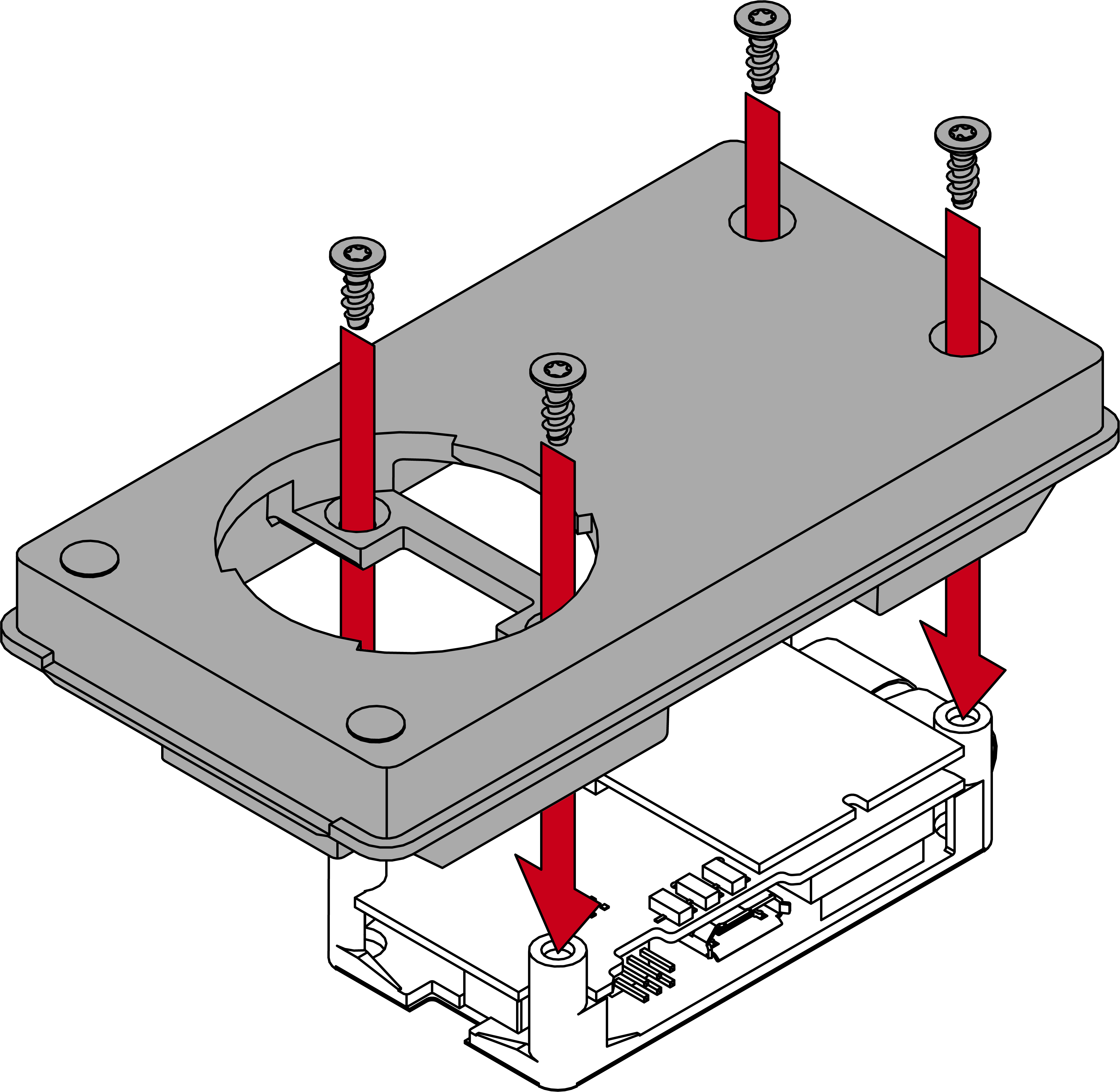

Schroef de printplaathouder en de lezerbodem weer in elkaar.

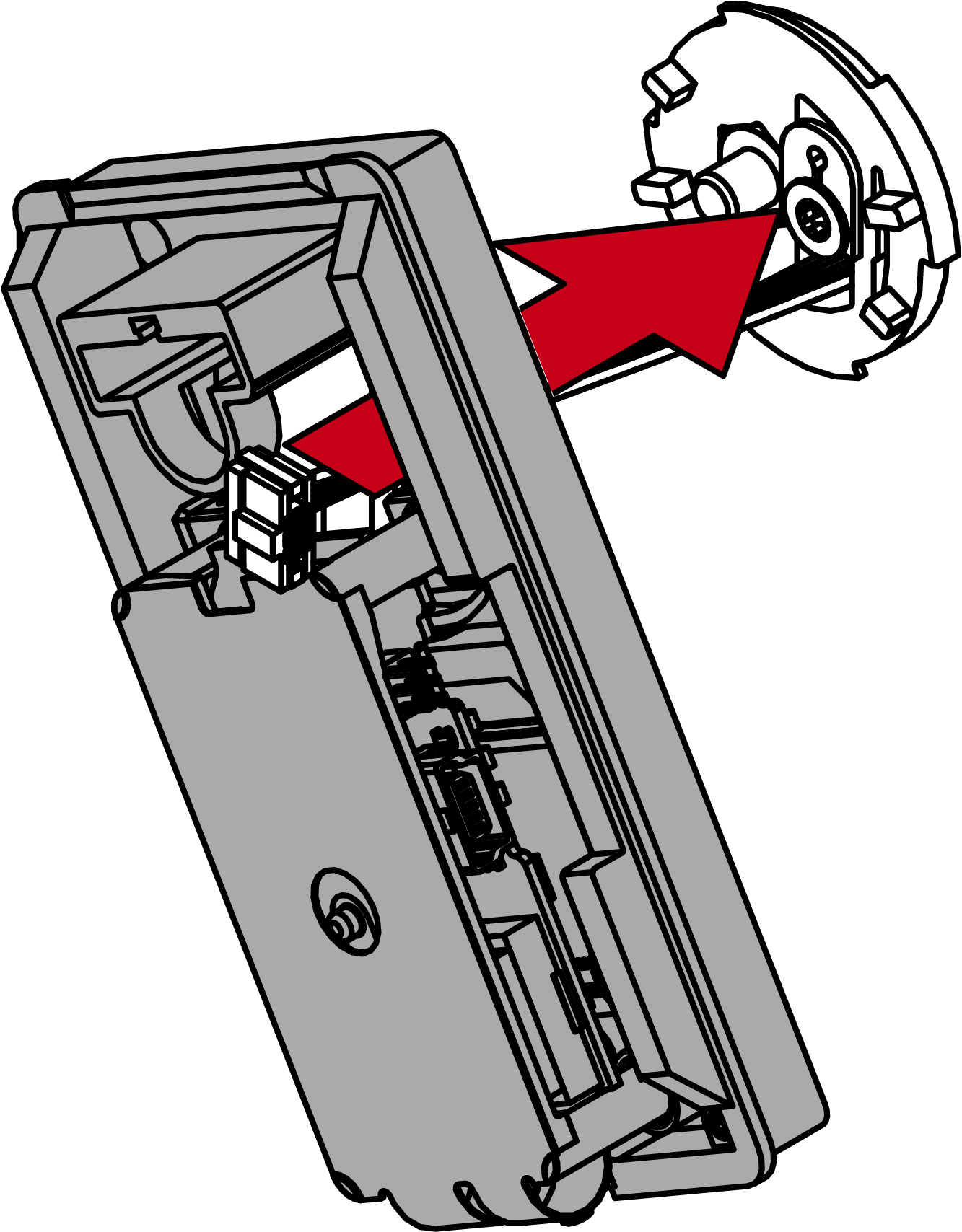

Breng de lezer schuin (ca. 60°) aan.
Draai de lezer rechtsom recht (bajonetsluiting).
Leid de kabel langs de lichtgeleider heen.
Steek de stekker met het speciale gereedschap in de aansluiting met het lipje in de richting van de printplaat.
De lezer piept en knippert drie keer.

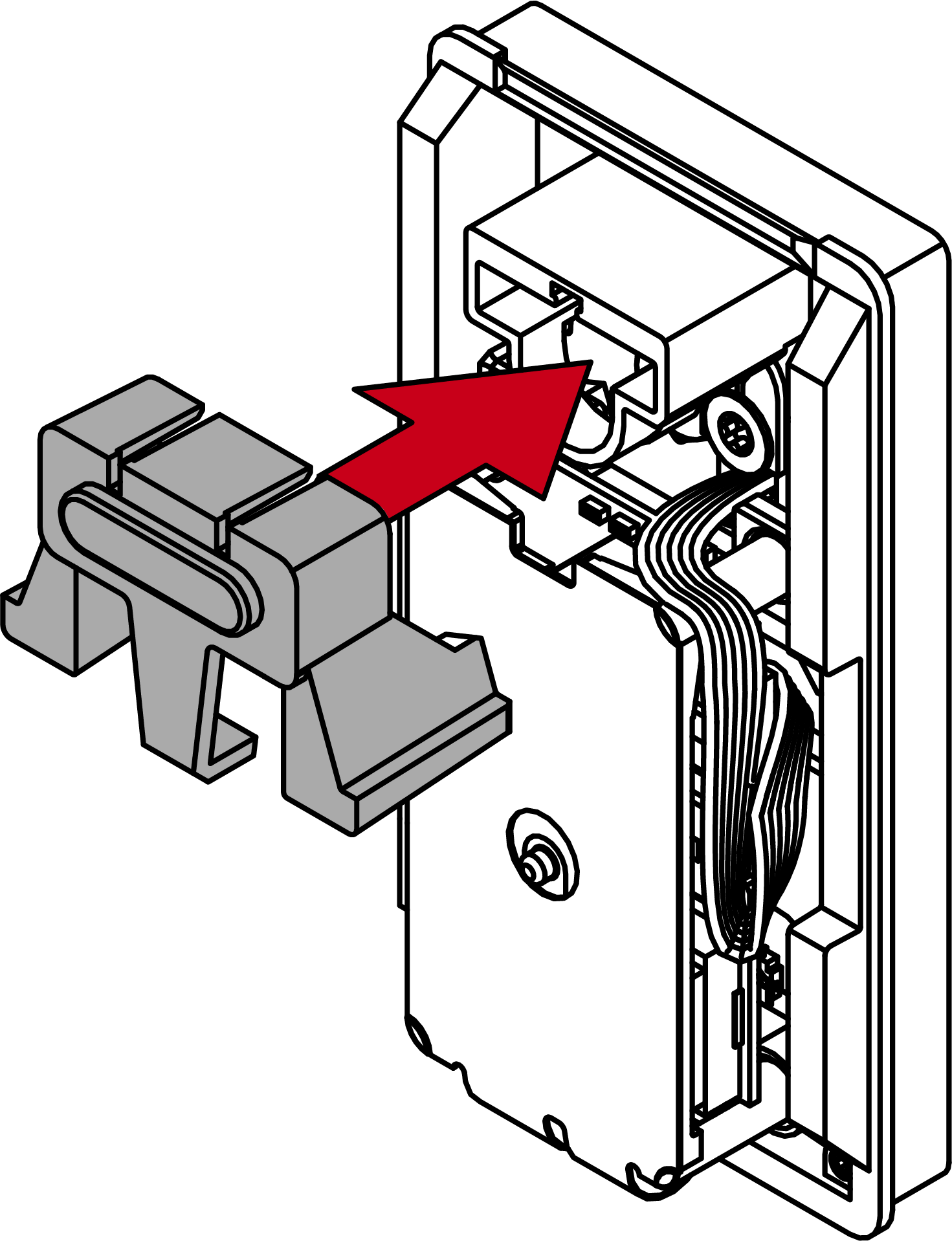

Sluit de lichtgeleider aan en druk hem stevig aan.
Lezer beschermd tegen verdraaien.
Leg de overtollige kabel in de sleuf naast de printplaat.

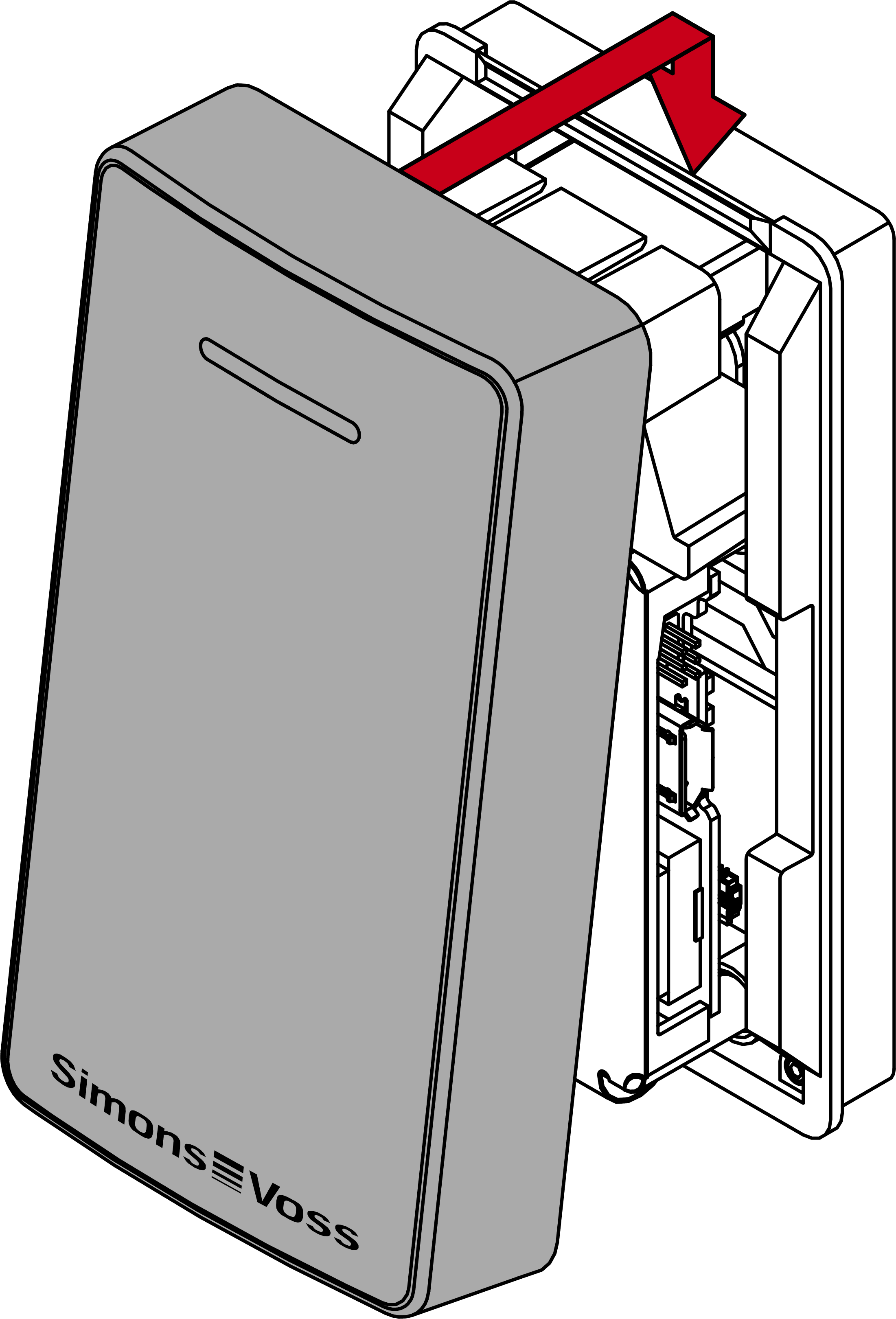

Haak het deksel aan de bovenkant vast.
Sluit het deksel naar beneden.
Druk het deksel zacht tegen de bodem en draai de onderste schroef linksom los (0,9 mm inbussleutel) totdat hij gelijk is met het dekseloppervlak.
