Montage - SmartLocker AX

Bij houten deuren vervallen de adapterplaten. Gebruik de meegeleverde fixeerelementen.

U hebt het volgende gereedschap nodig:

  • 0,9 mm inbussleutel (meegeleverd)
  • Punttang voor elektronica
  • PH1-schroevendraaier
  • Sleufschroevendraaier (indien schootblok moet worden vervangen)
  • 2,5 mm inbussleutel
  • TX10-schroevendraaier
  1. SmartLocker AX af fabriek gesloten (= schoot uitgeschoven), evt. programmeren (zie Programmering).
  2. Deur gemeten en onderdelen berekend (zie Meting en berekening).

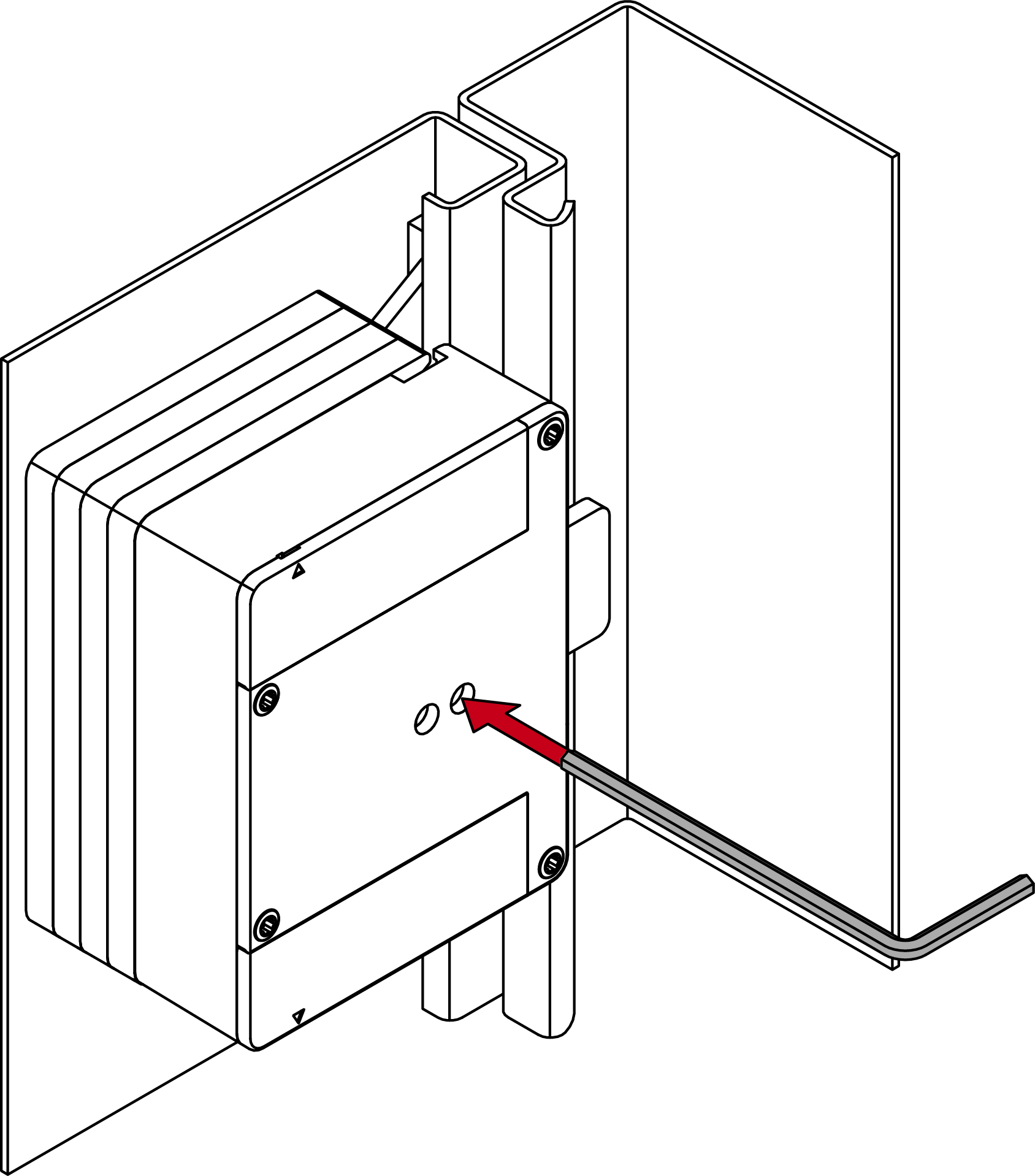

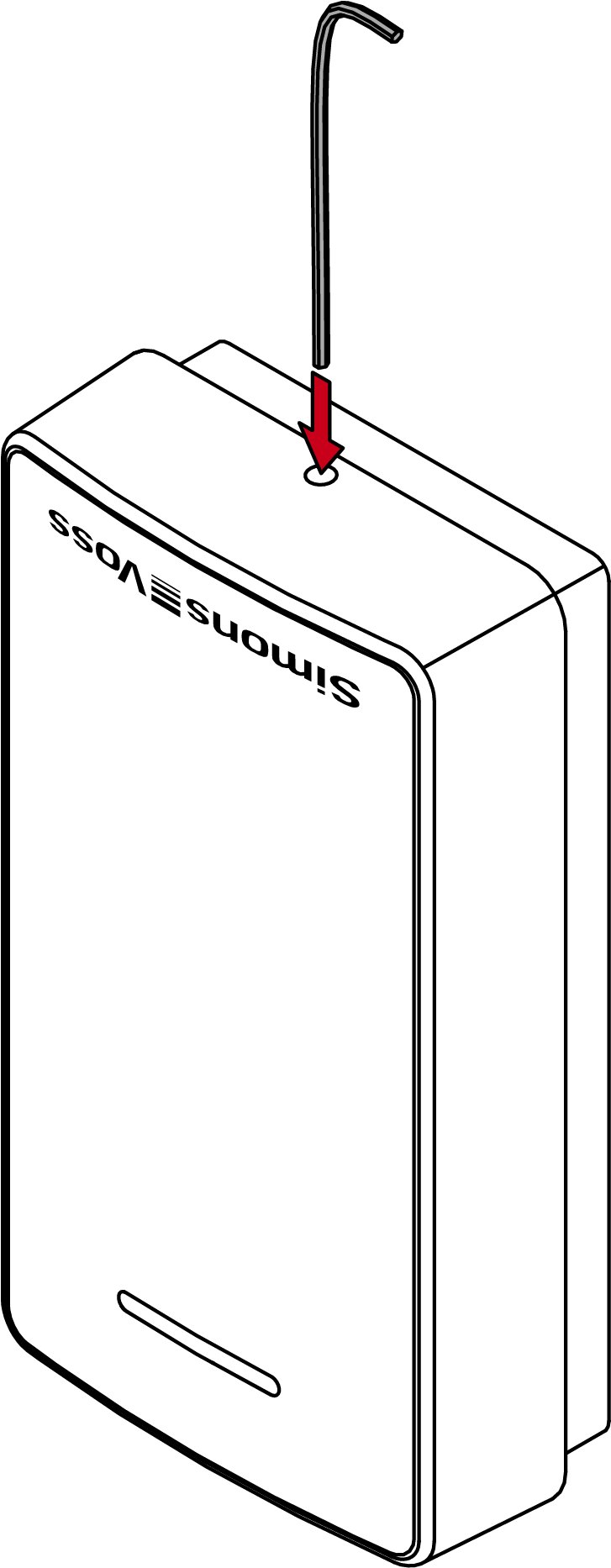

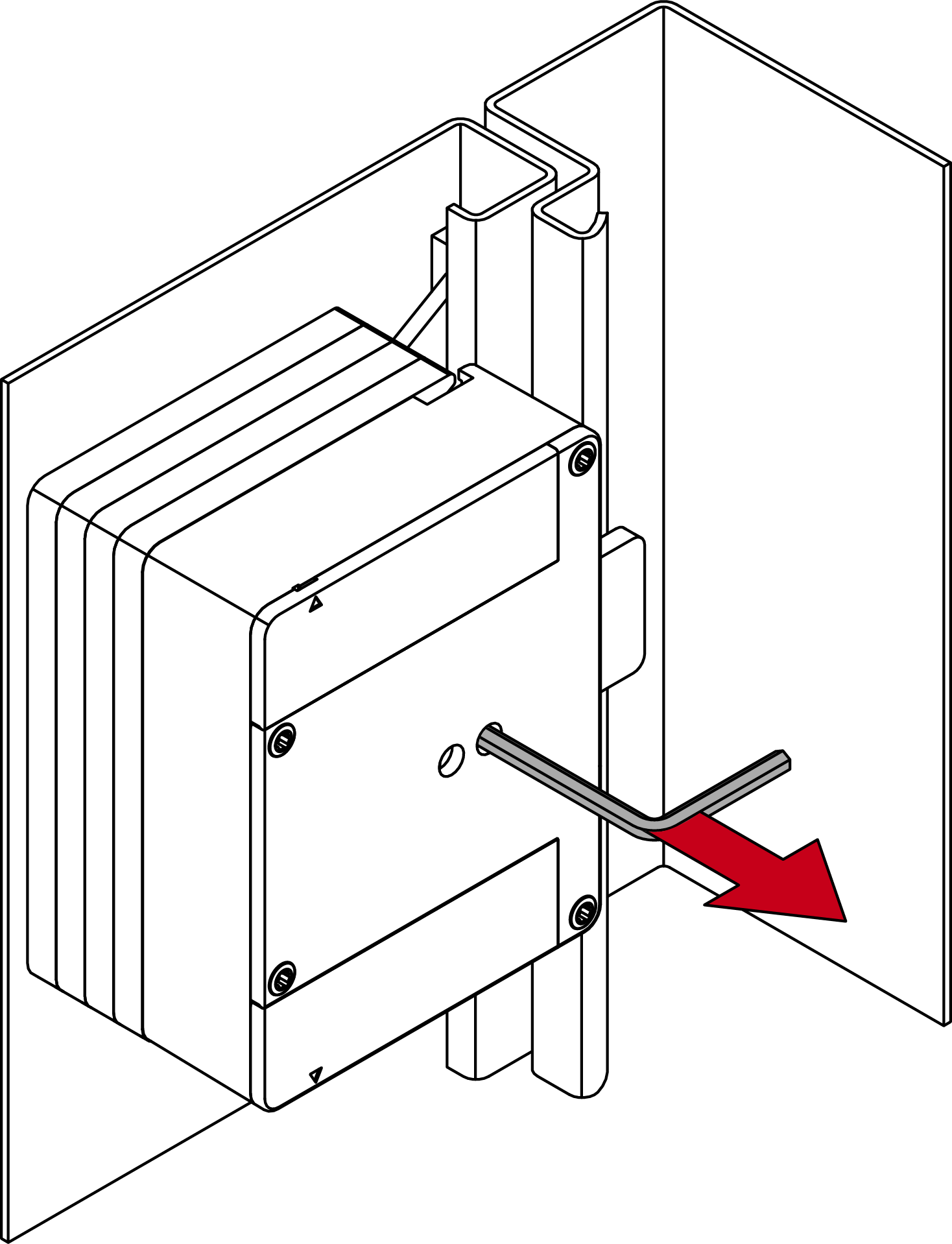

  1. Steek de 0,9 mm inbusbout in de onderste schroef.

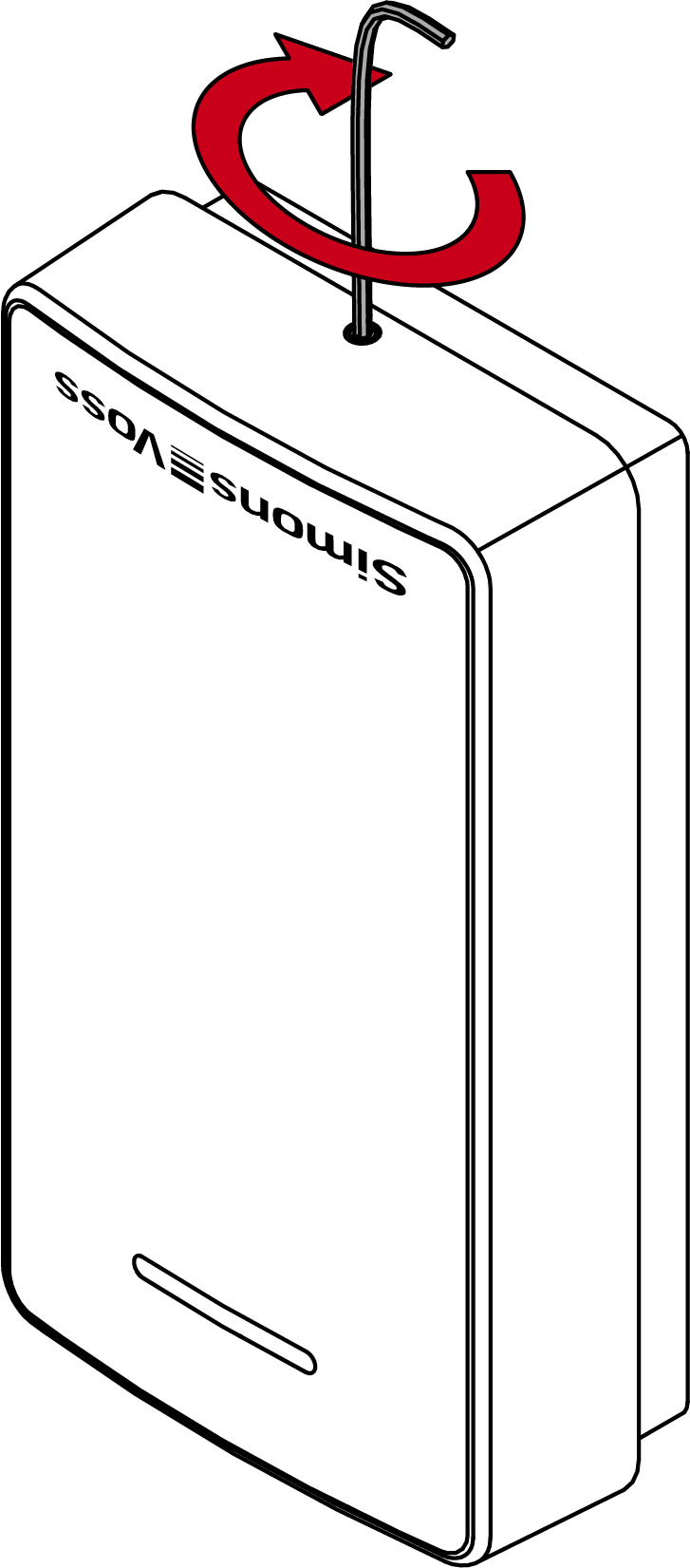

  3. Druk het deksel van de lezer zacht tegen de bodem en schroef de onderste schroef rechtsom naar binnen tot u het deksel kunt wegnemen.

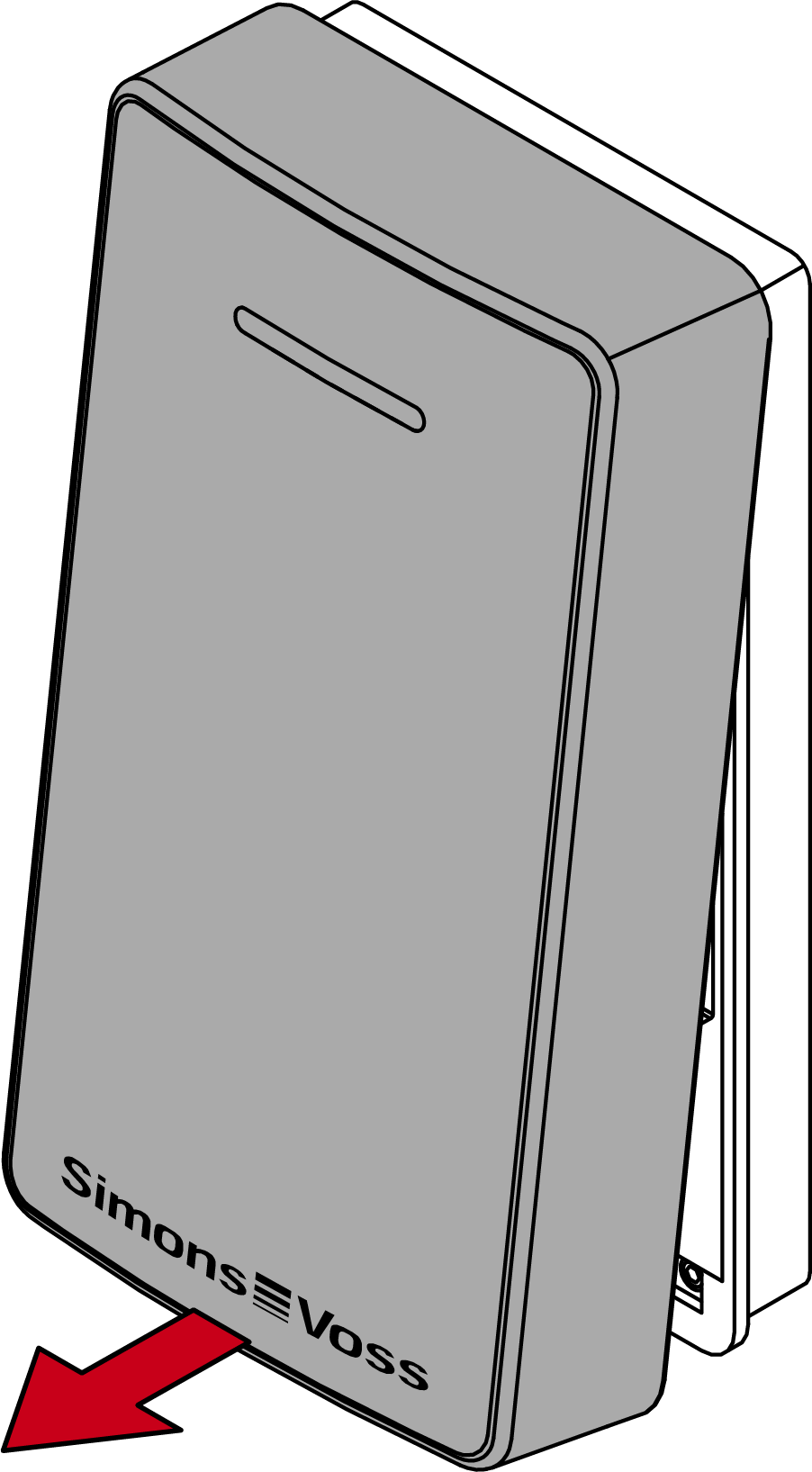

  5. Neem het deksel af.
  7. Haal de stekker van de kabel onder de printplaat los met een punttang.

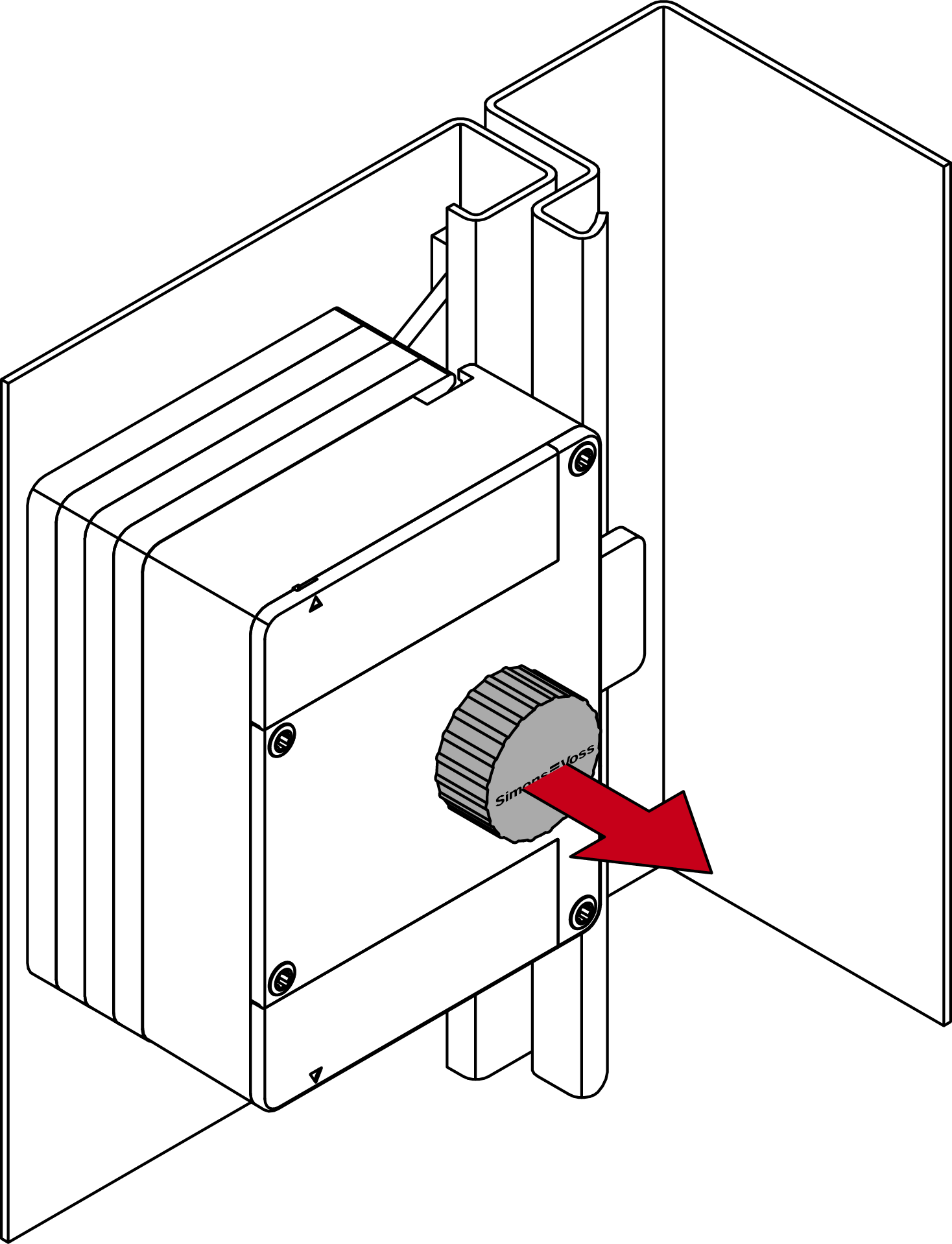

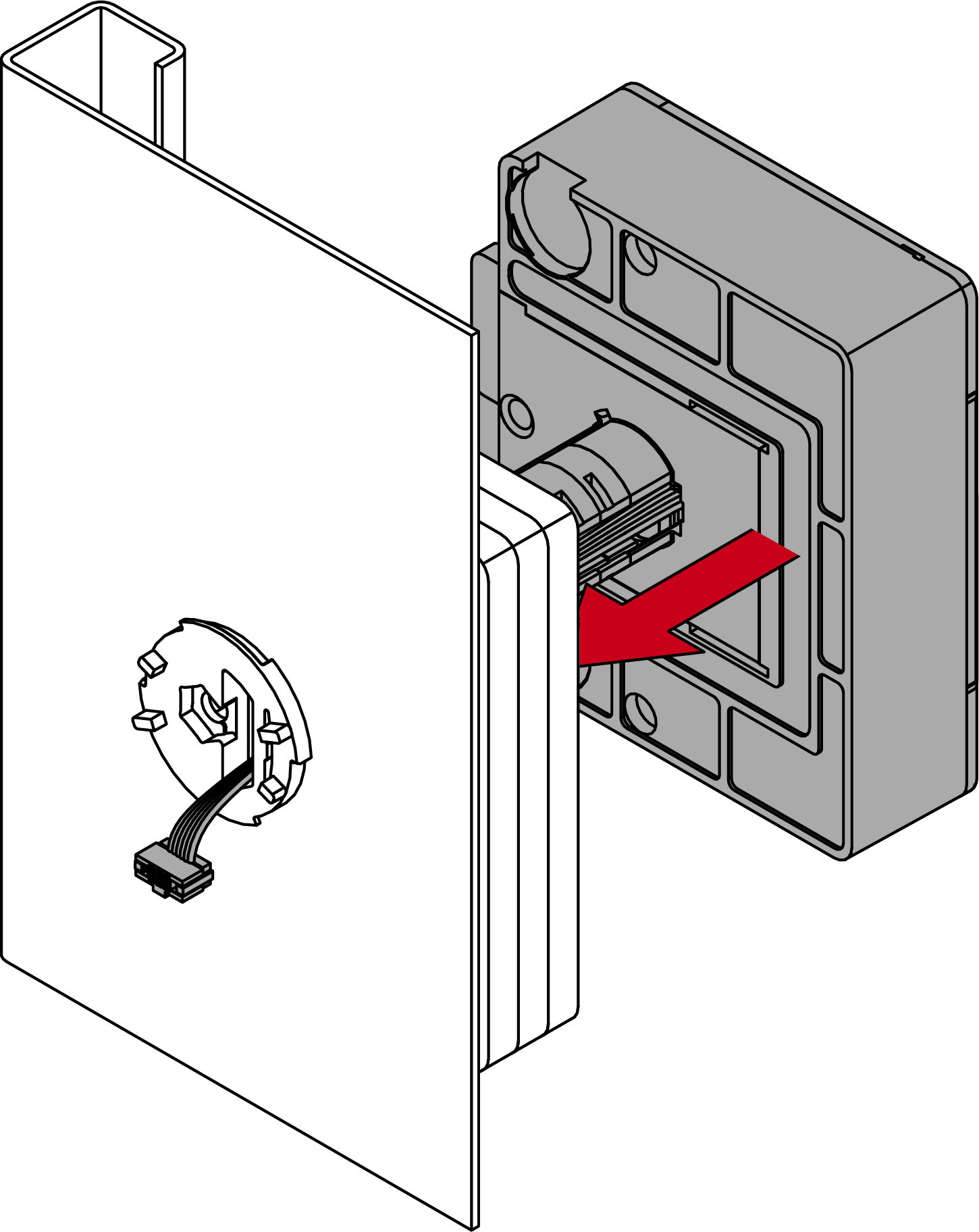

  8. Demonteer de lezer en het motorblok.

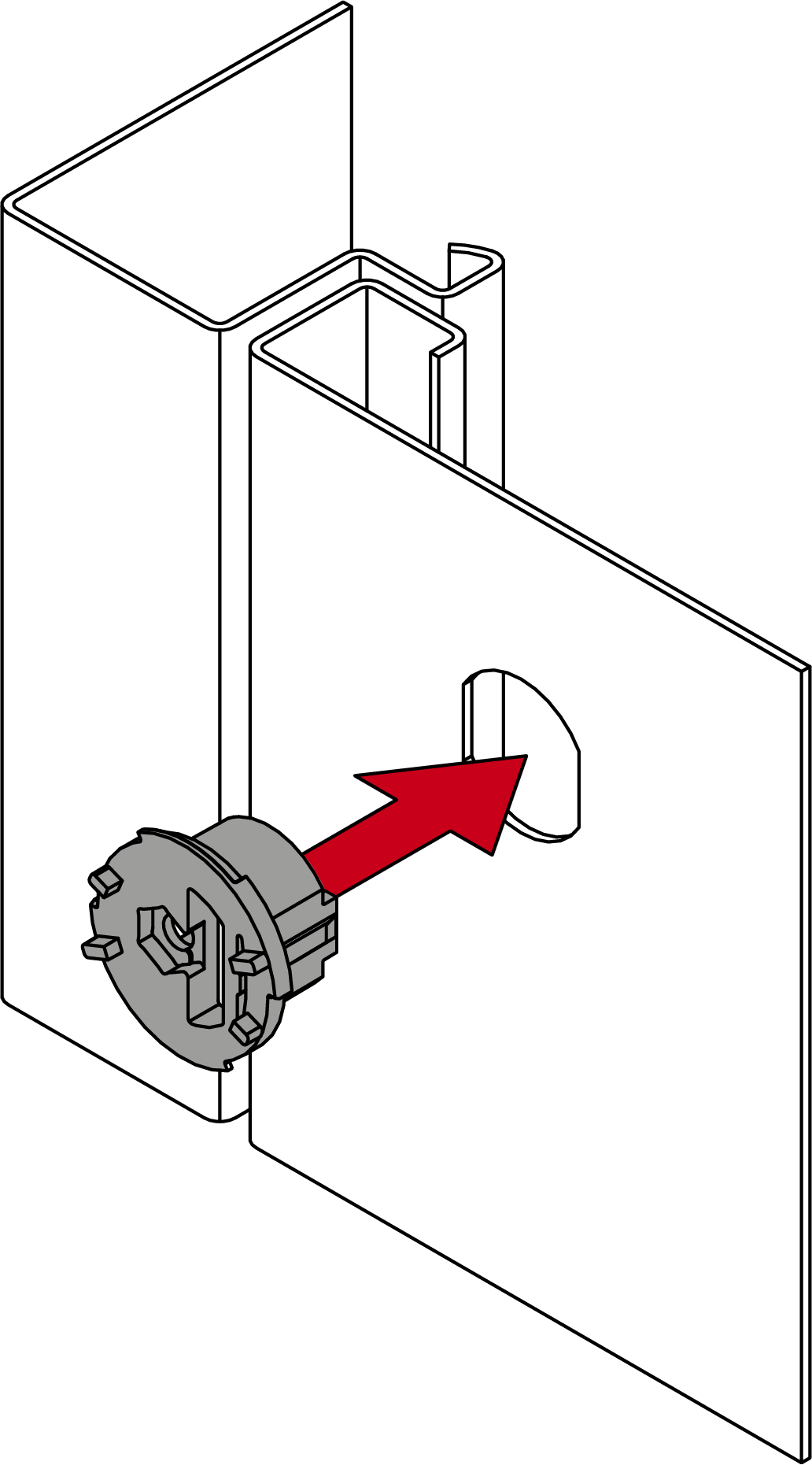

  9. Steek de bus in het D-gat (de opening voor de moer wijst naar de deurrand).

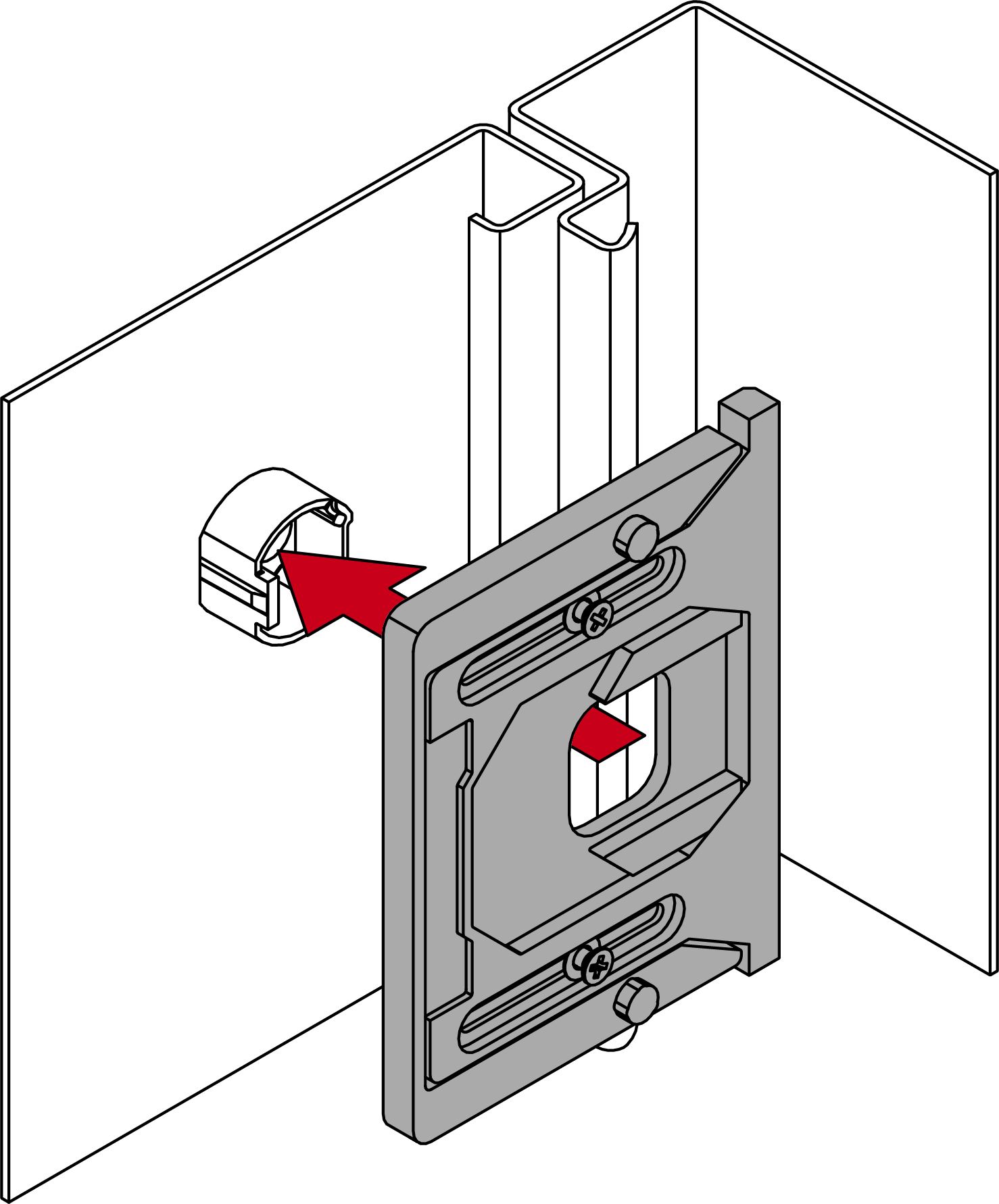

  11. Steek de adapterplaat met de parallelle geleiding van achteren op de bus.

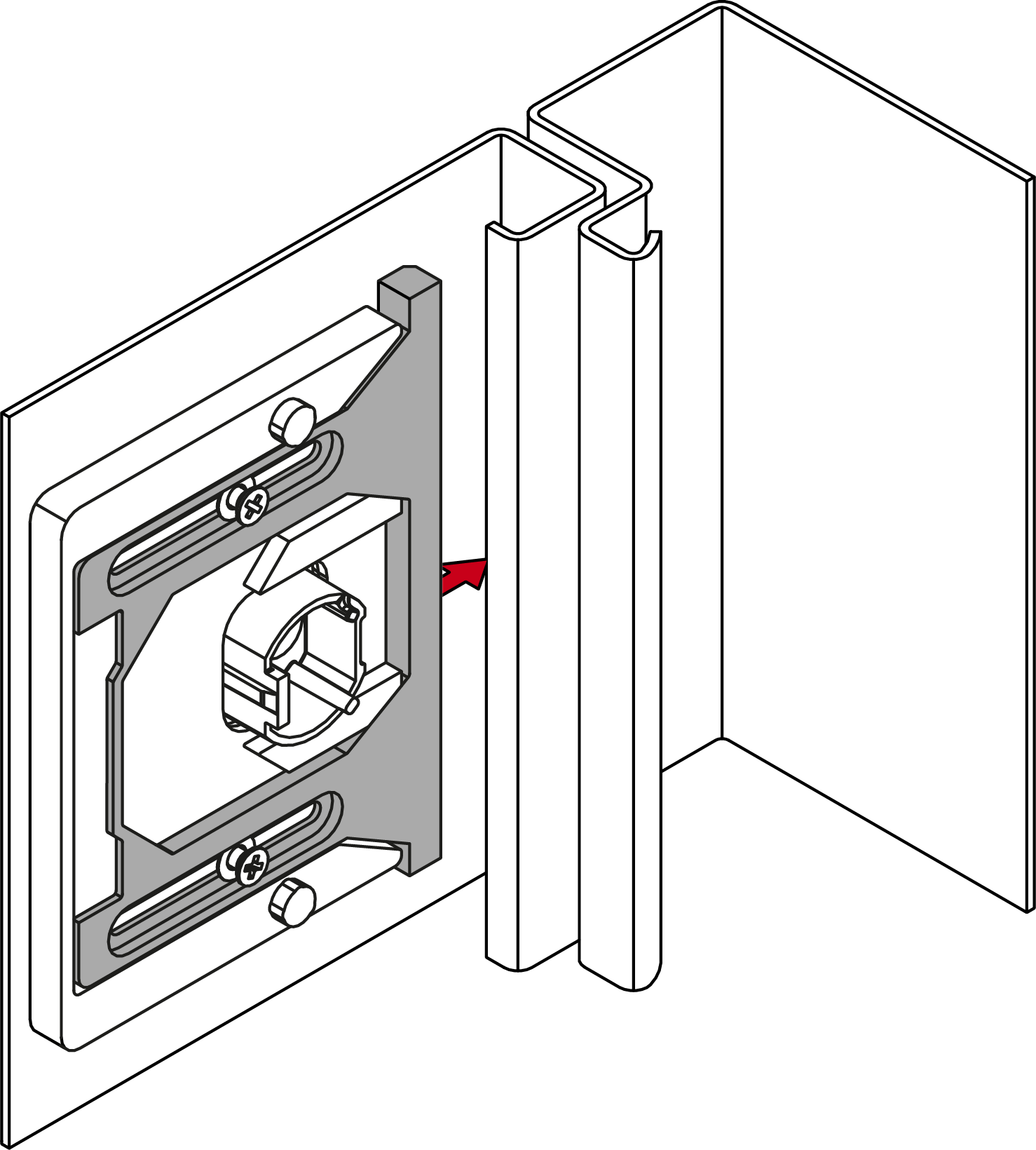

  13. Schuif de geforceerde geleiding naar buiten tot deze tegen de binnenkant van de deur ligt.

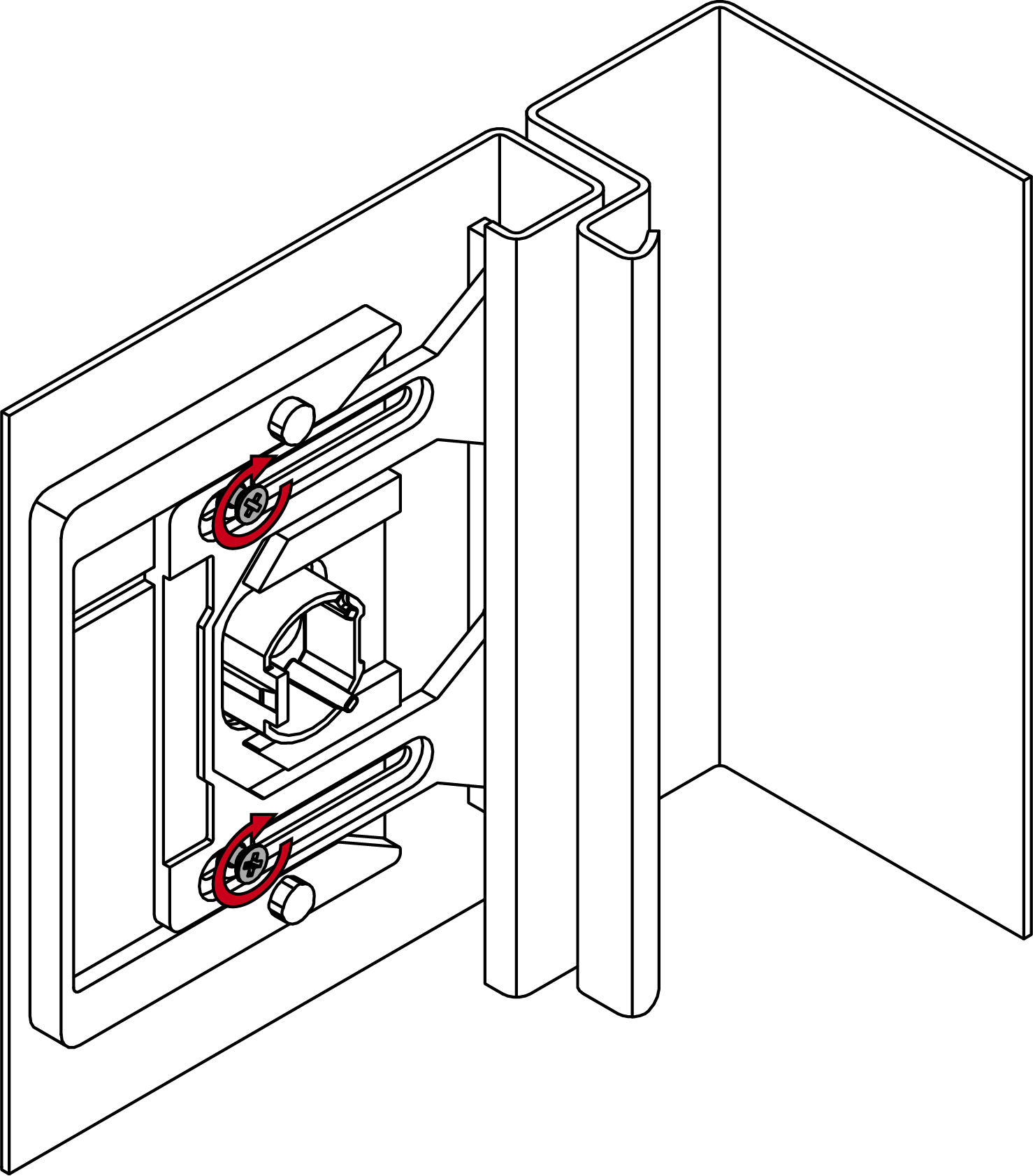

  15. Druk de geforceerde geleiding verder tegen de binnenkant en draai de schroeven met ca. 20 Ncm aan (PH1-schroevendraaier) totdat de geforceerde geleiding niet meer kan worden verschoven.

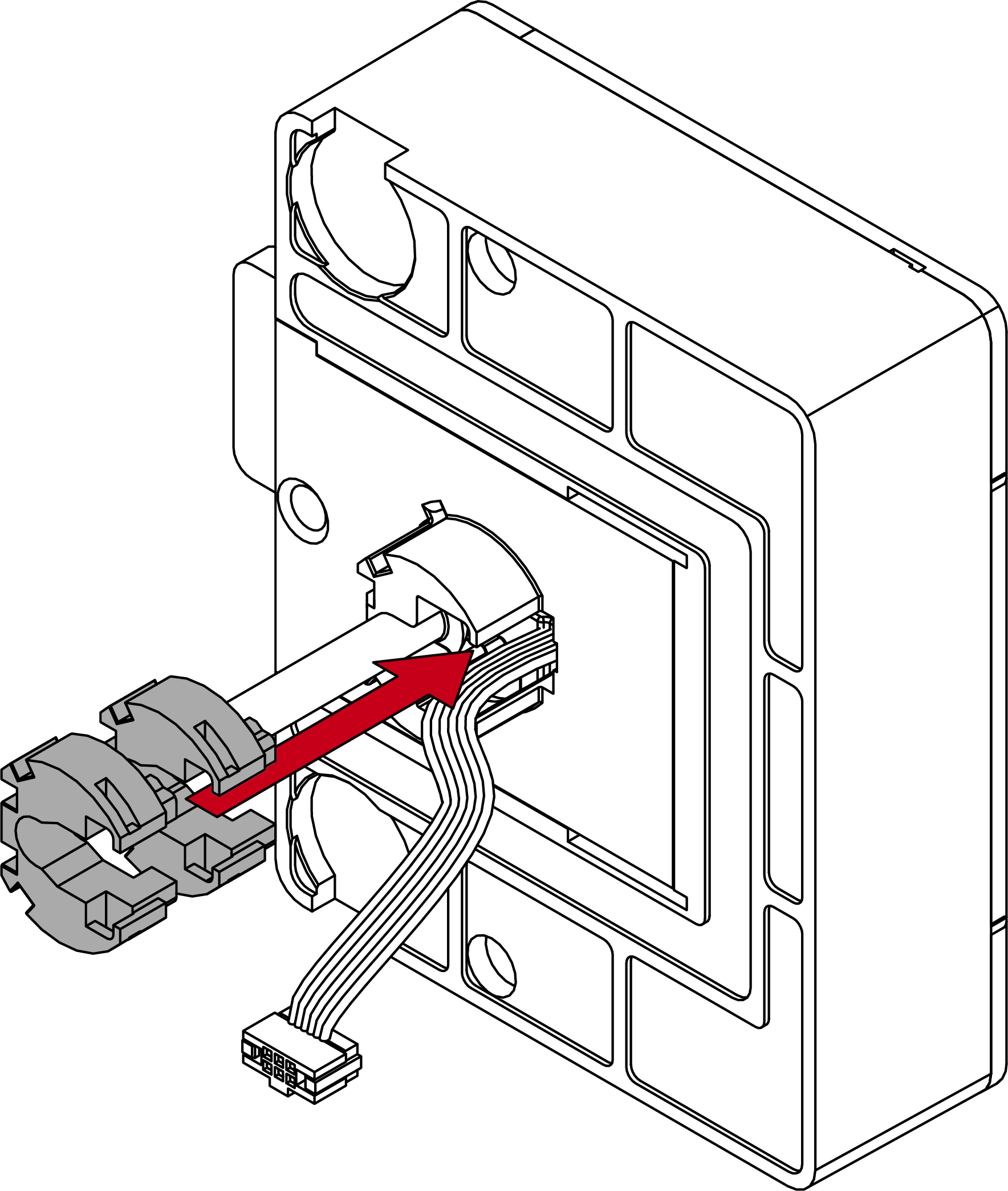

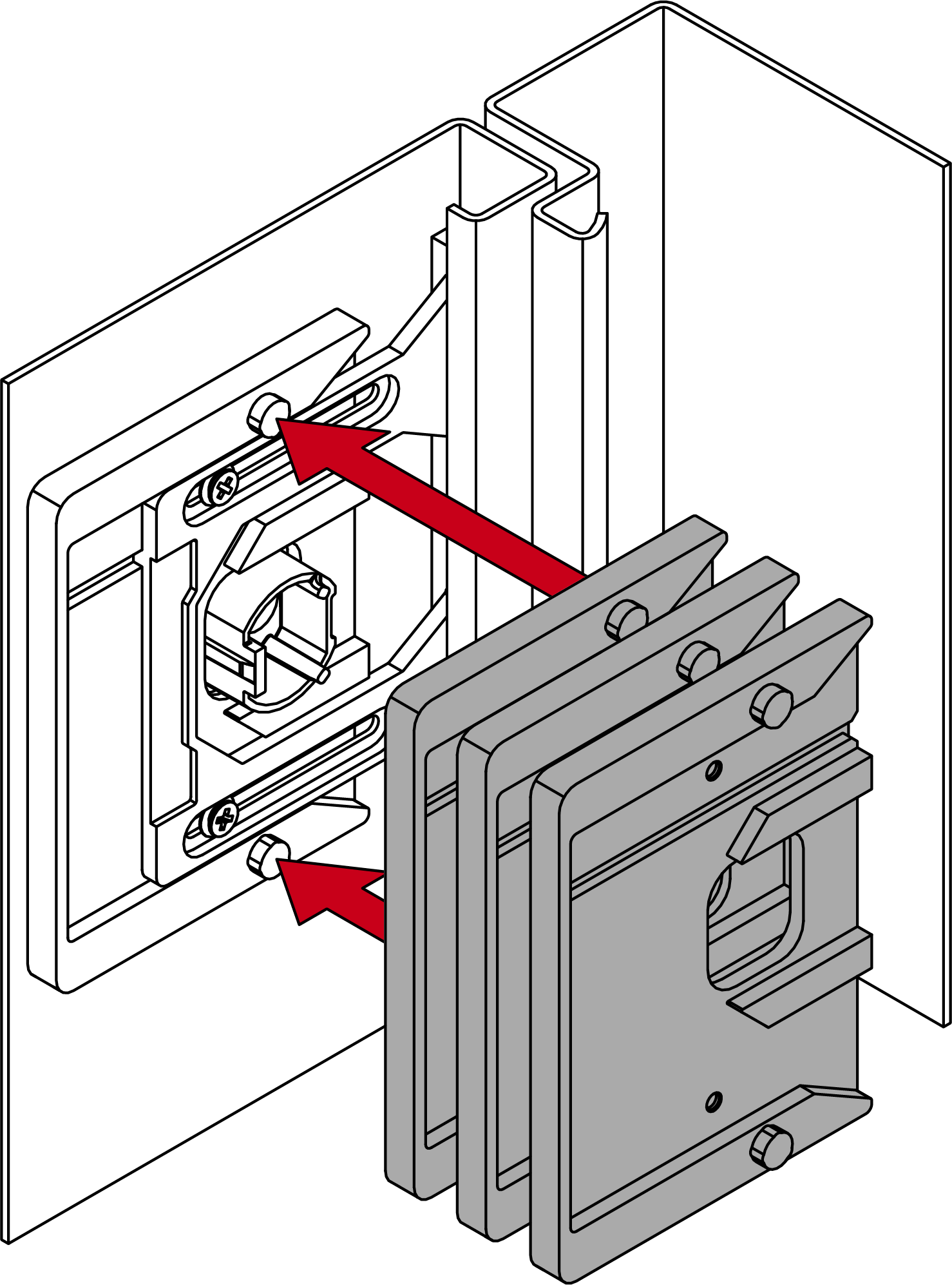

  17. Plaats eventueel meer adapterplaten op de bus.

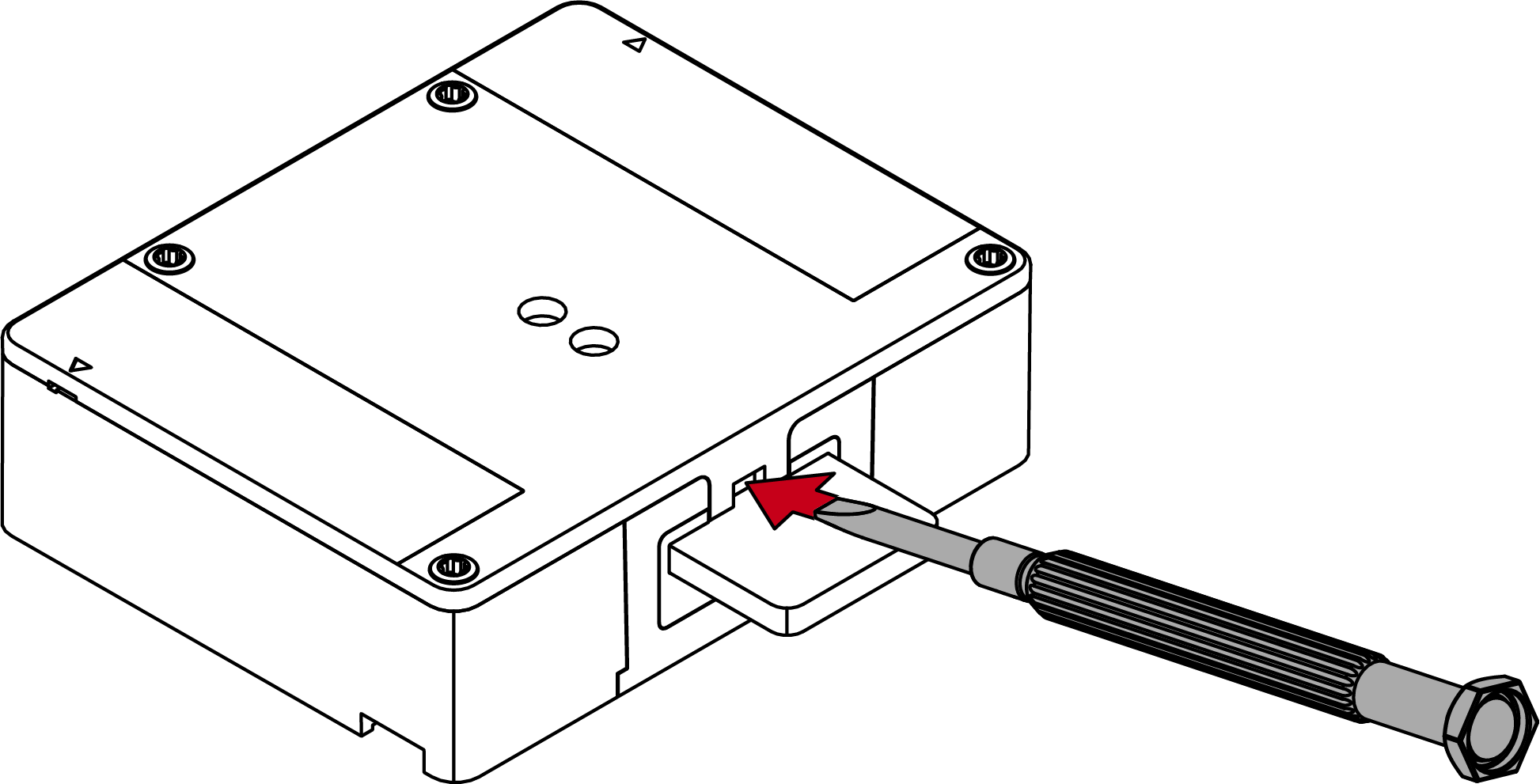

  19. Wrik indien nodig met een sleufkopschroevendraaier het schootblok uit het motorblok.

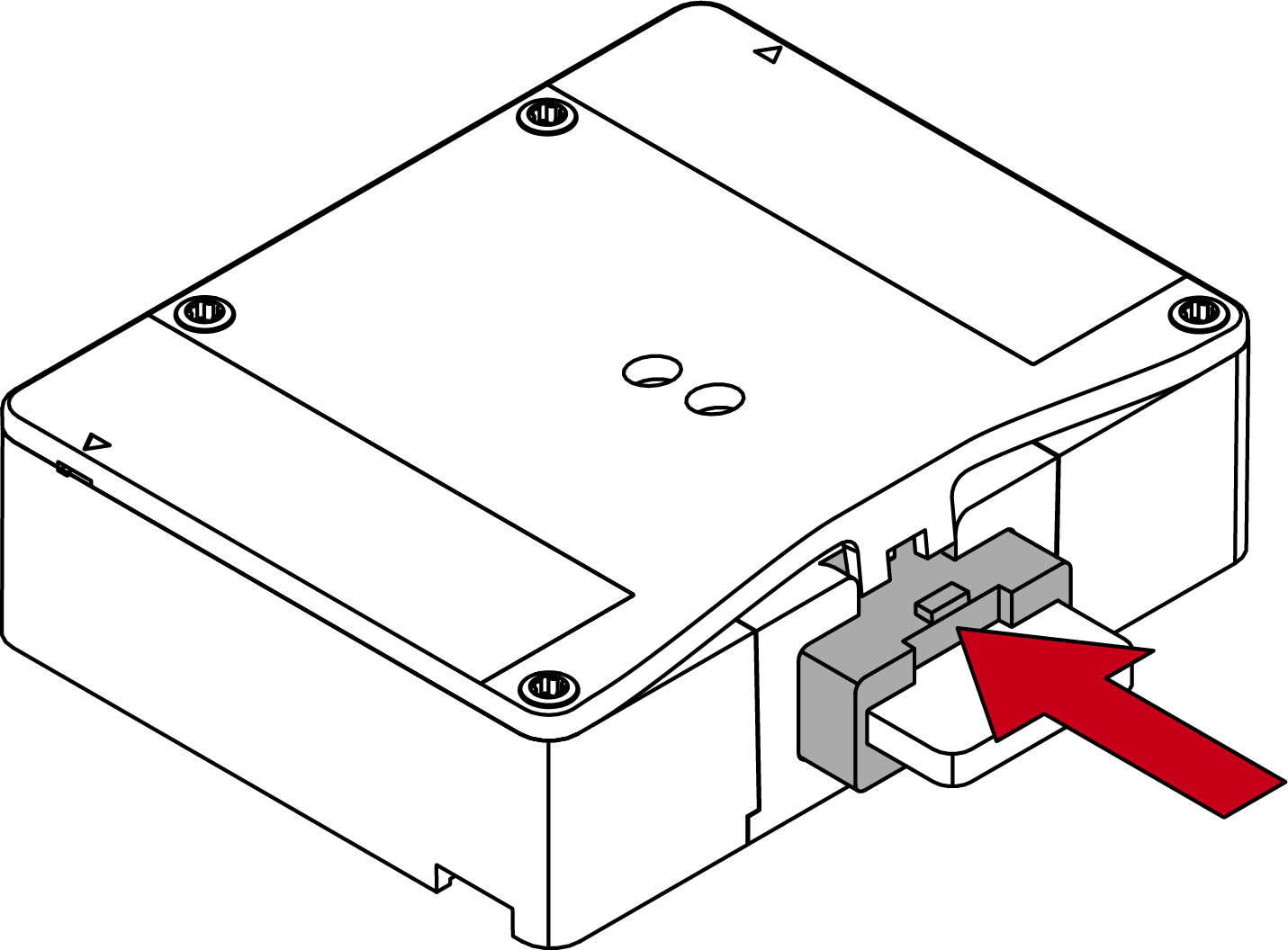

  22. Steek eventueel een ander schootblok in het motorblok.
  24. Haak de schroef in de sleuf en houd hem vast.

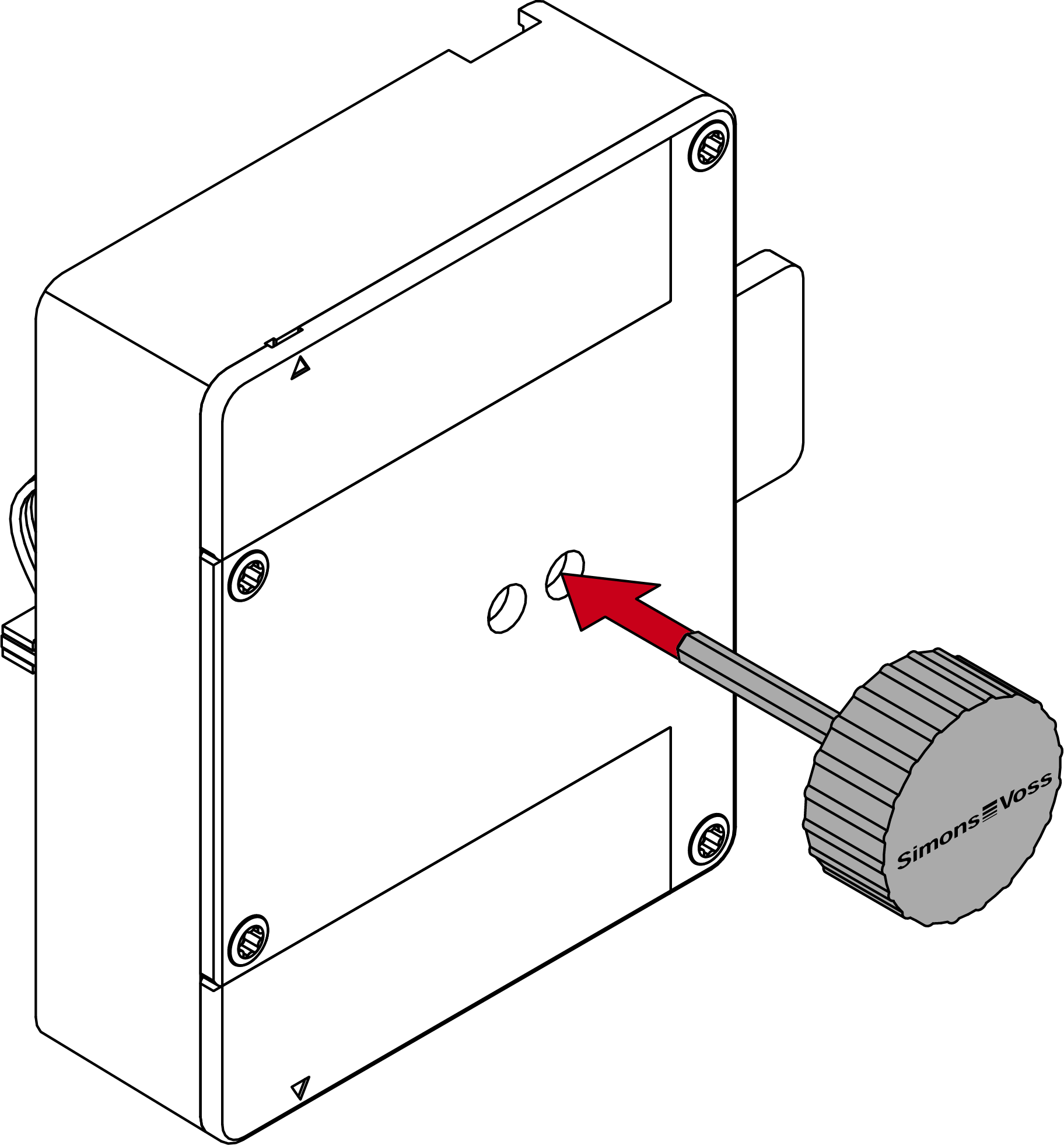

  26. Zet de schroef door het gat aan de kant van de schoot aan de achterzijde vast met het kunststof montagegereedschap.
  28. Plaats eventueel flensverlengstukken op het motorblok.

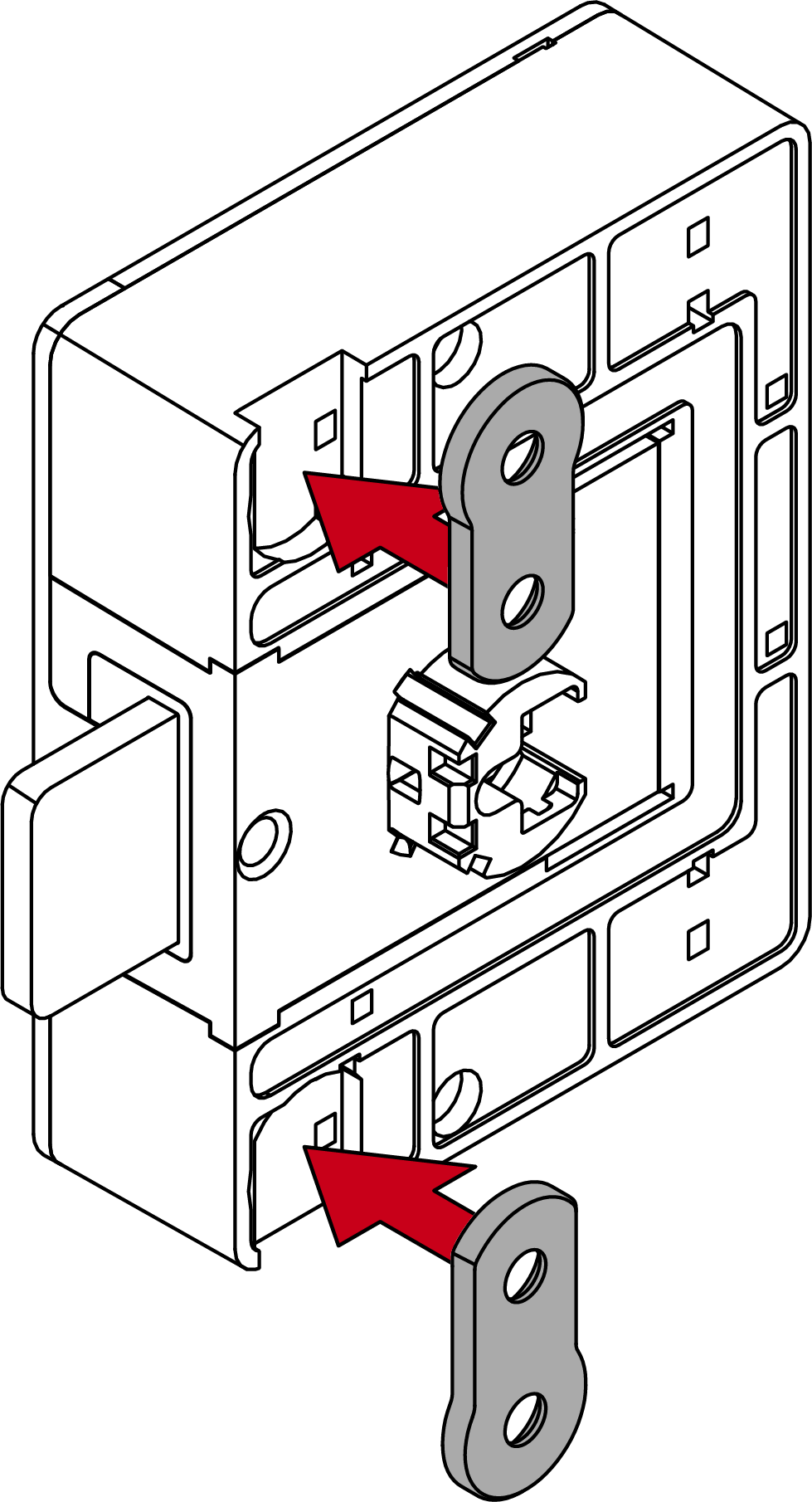

  30. Voor houten deuren: steek de fixaties in de daarvoor bestemde uitsparingen.
  32. Houd het kunststof montagegereedschap met een vinger vast en steek het motorblok op de adapterplaat of door de D-vormige bus.

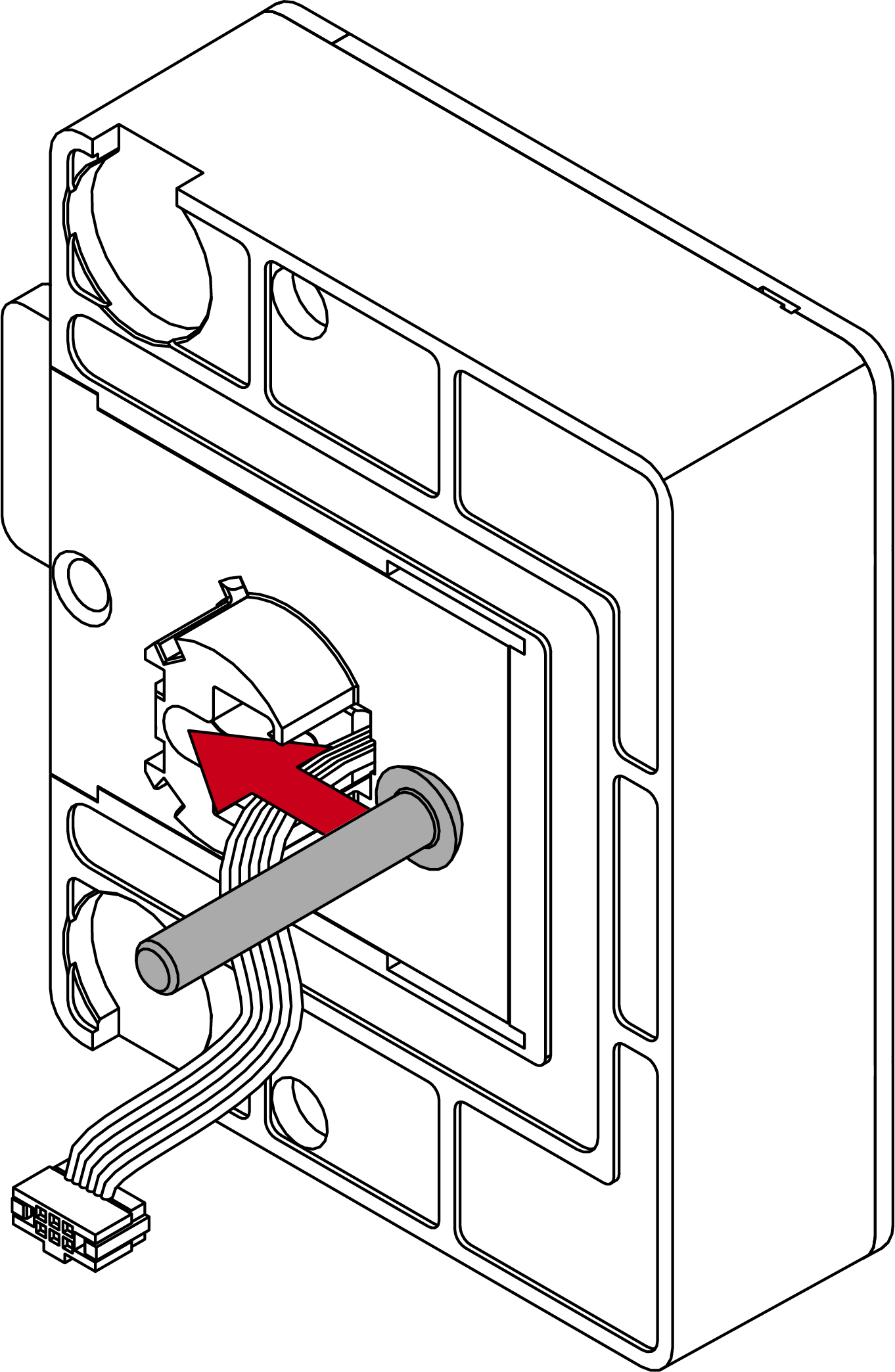

  34. Leid de kabel door de bus.

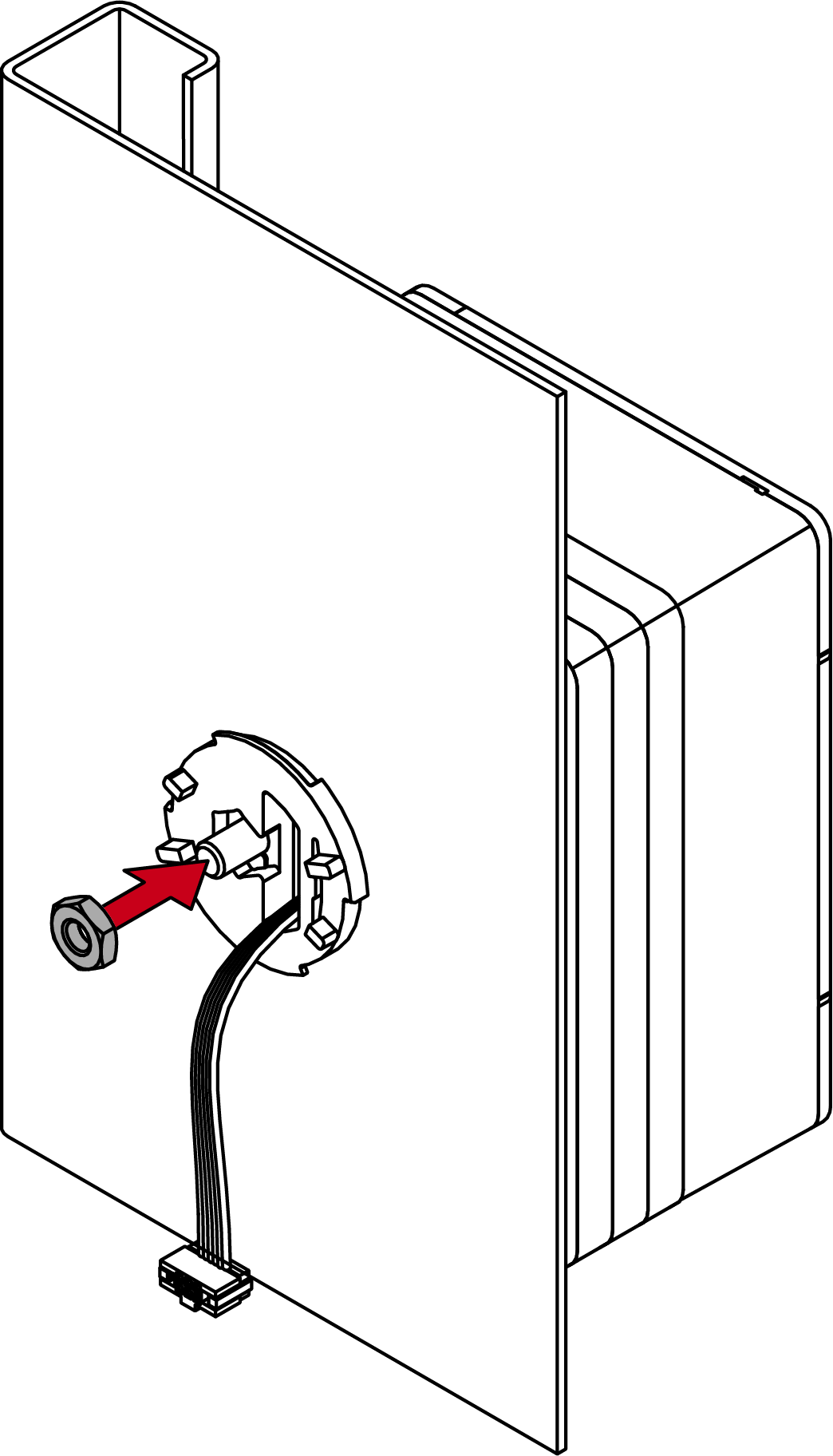

  35. Plaats de moer op de schroef en draai de moer licht vast met het reeds geplaatste montagegereedschap totdat deze in de zeshoekige houder zit.

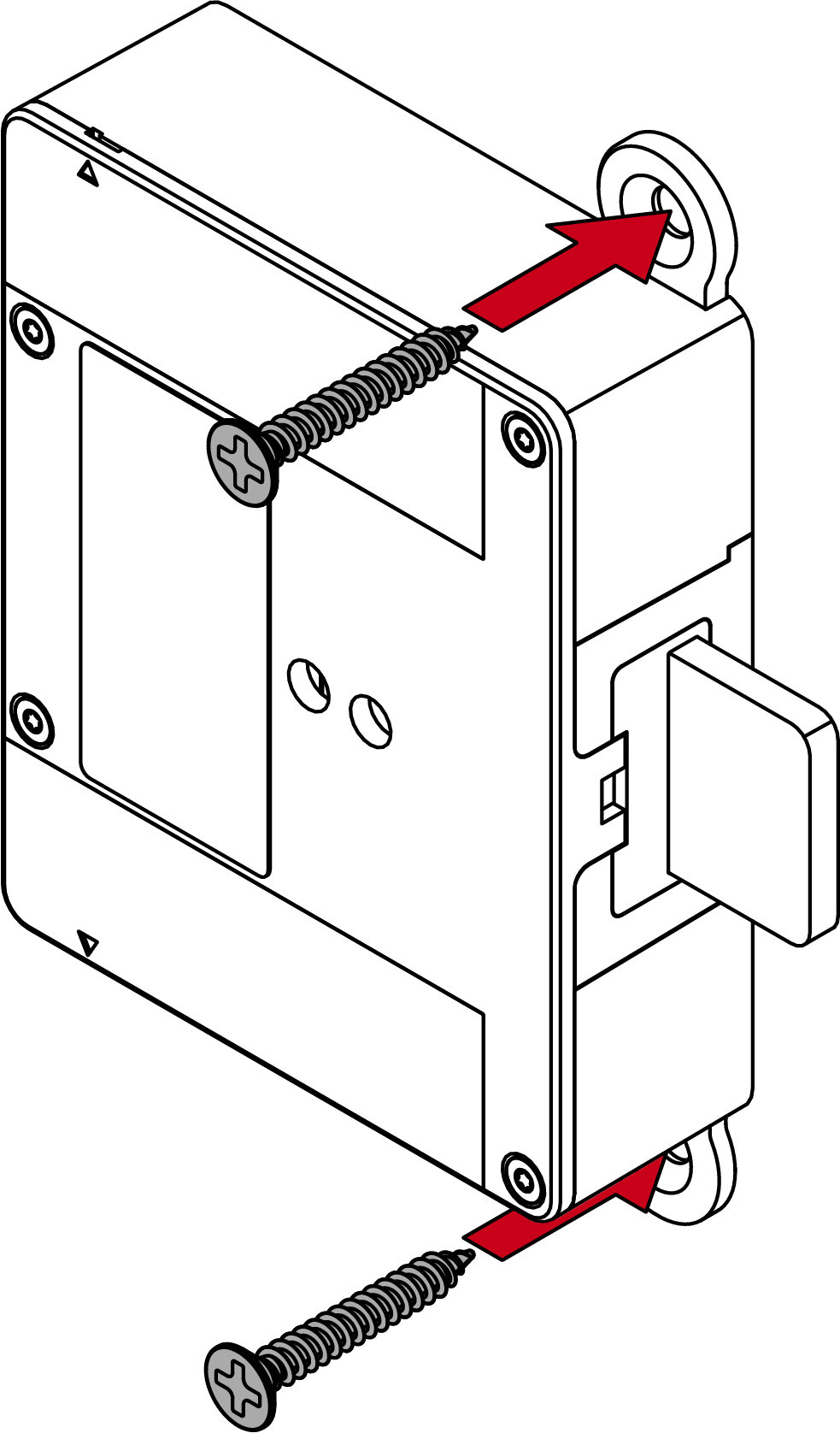

  39. Voor houten deuren: lijn het motorblok uit en schroef de fixaties met geschikte schroeven vast.

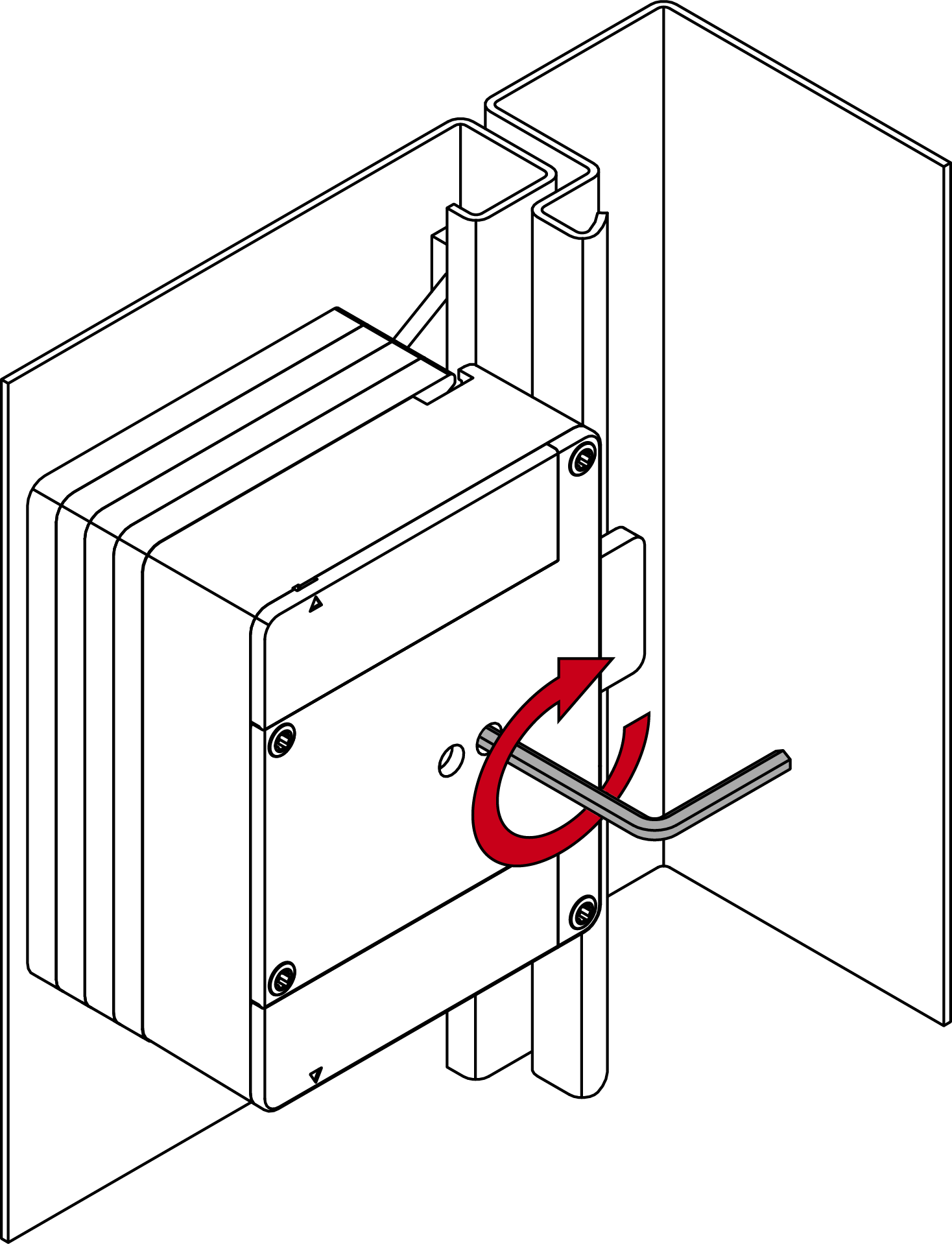

  41. Draai de moer vast met 1 Nm (2,5 mm inbussleutel).
  45. Steek het spanelement en de verzonken kunststof schroef van voren in de D-bus.
  47. Schroef het spanelement tot aan de aanslag vast (TX10-sleutel) zonder de schroef door te draaien.
  49. Breng de lezer schuin (ca. 60°) aan.

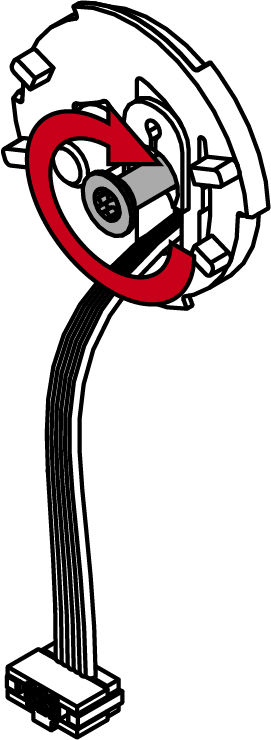

  51. Draai de lezer rechtsom recht (bajonetsluiting).
  53. Leid de kabel langs de lichtgeleider heen.

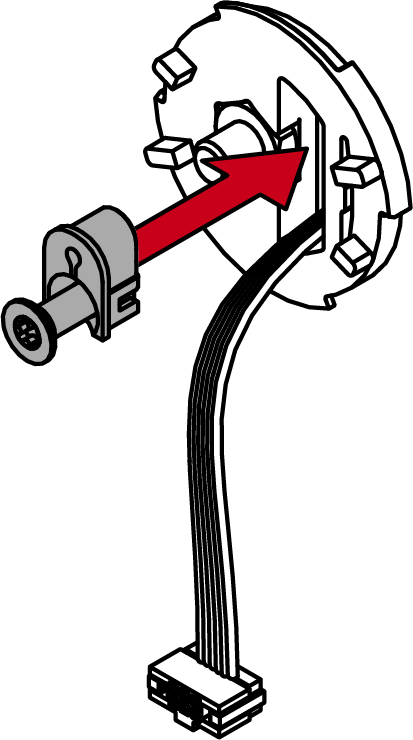

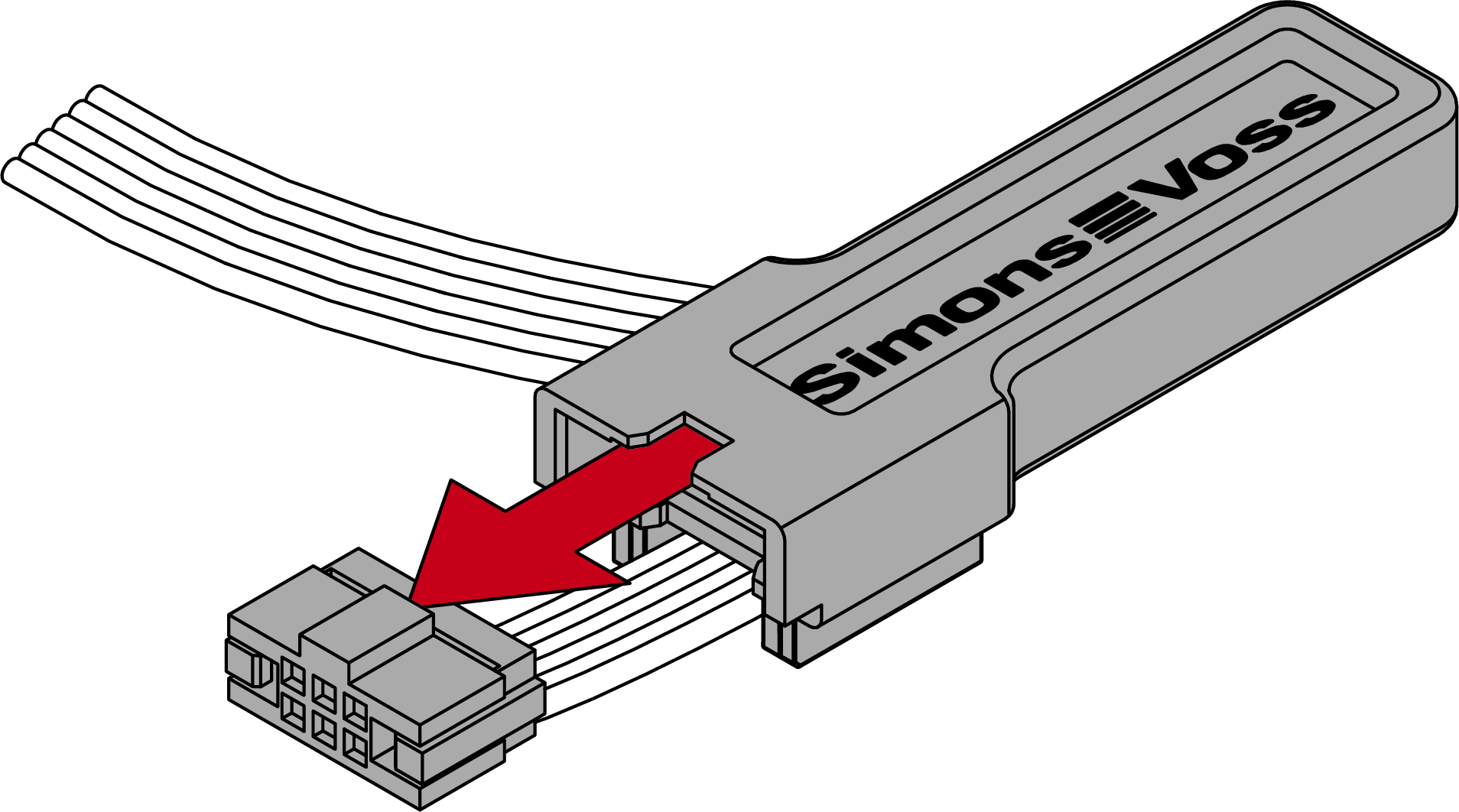

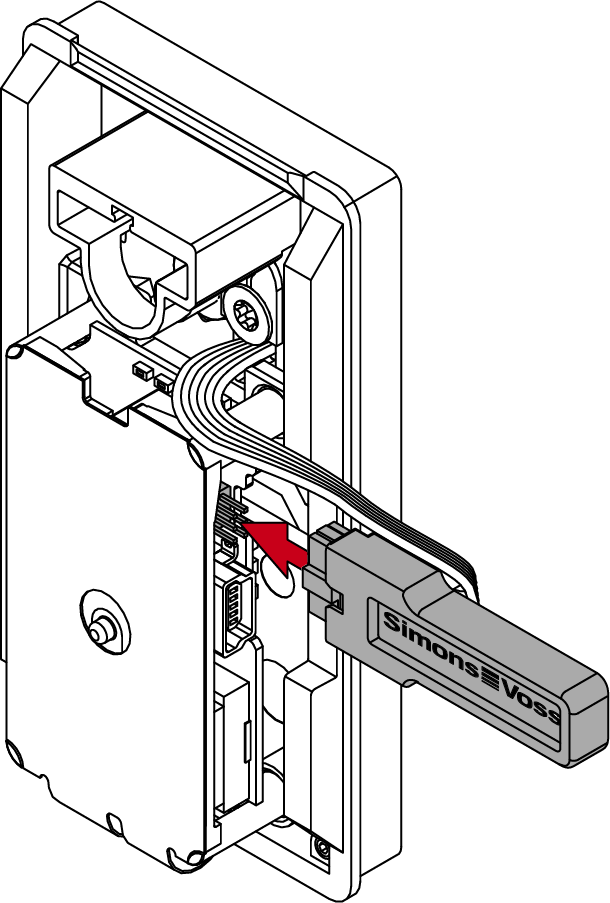

  54. Steek de stekker met het speciale gereedschap in de aansluiting met het lipje in de richting van de printplaat.
  57. De lezer piept en knippert drie keer.
  58. Sluit de lichtgeleider aan en druk hem stevig aan.
  60. Lezer beschermd tegen verdraaien.
  61. Leg de overtollige kabel in de sleuf naast de printplaat.

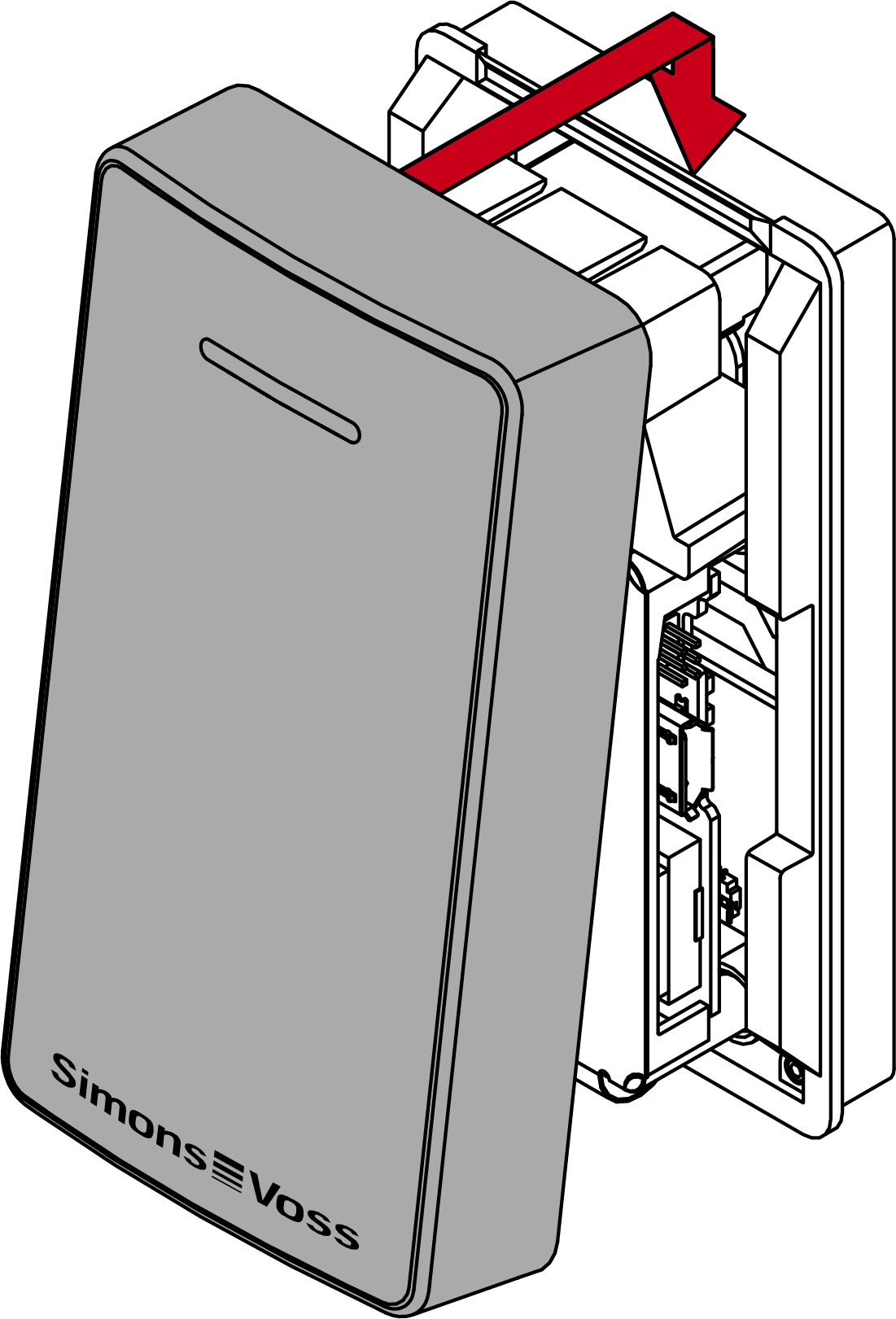

  62. Haak het deksel aan de bovenkant vast.

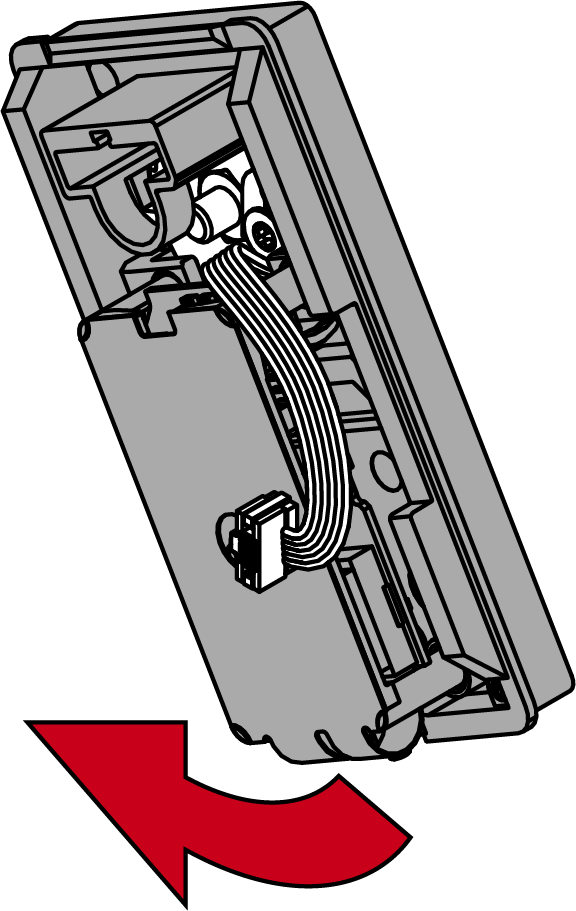

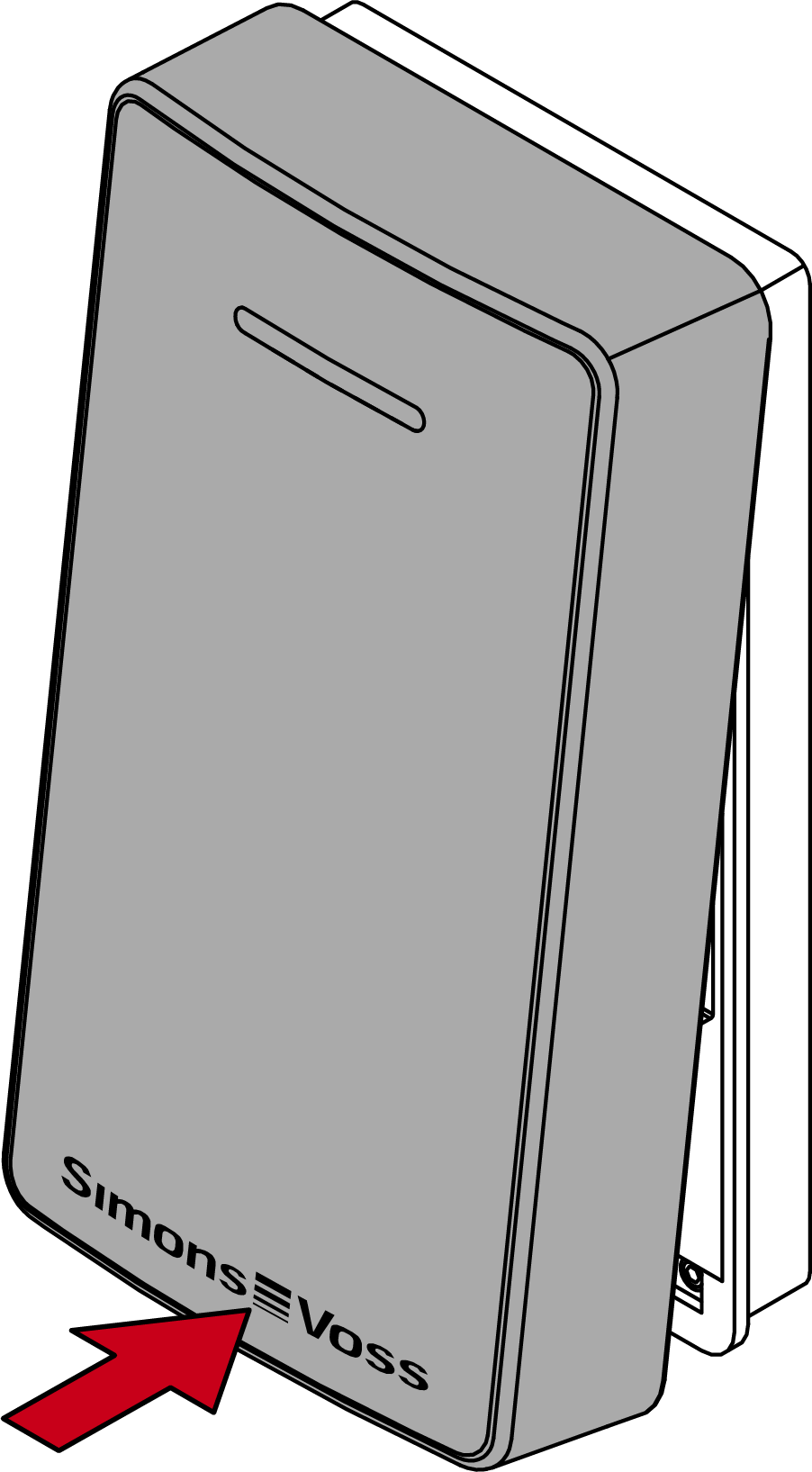

  64. Sluit het deksel naar beneden.

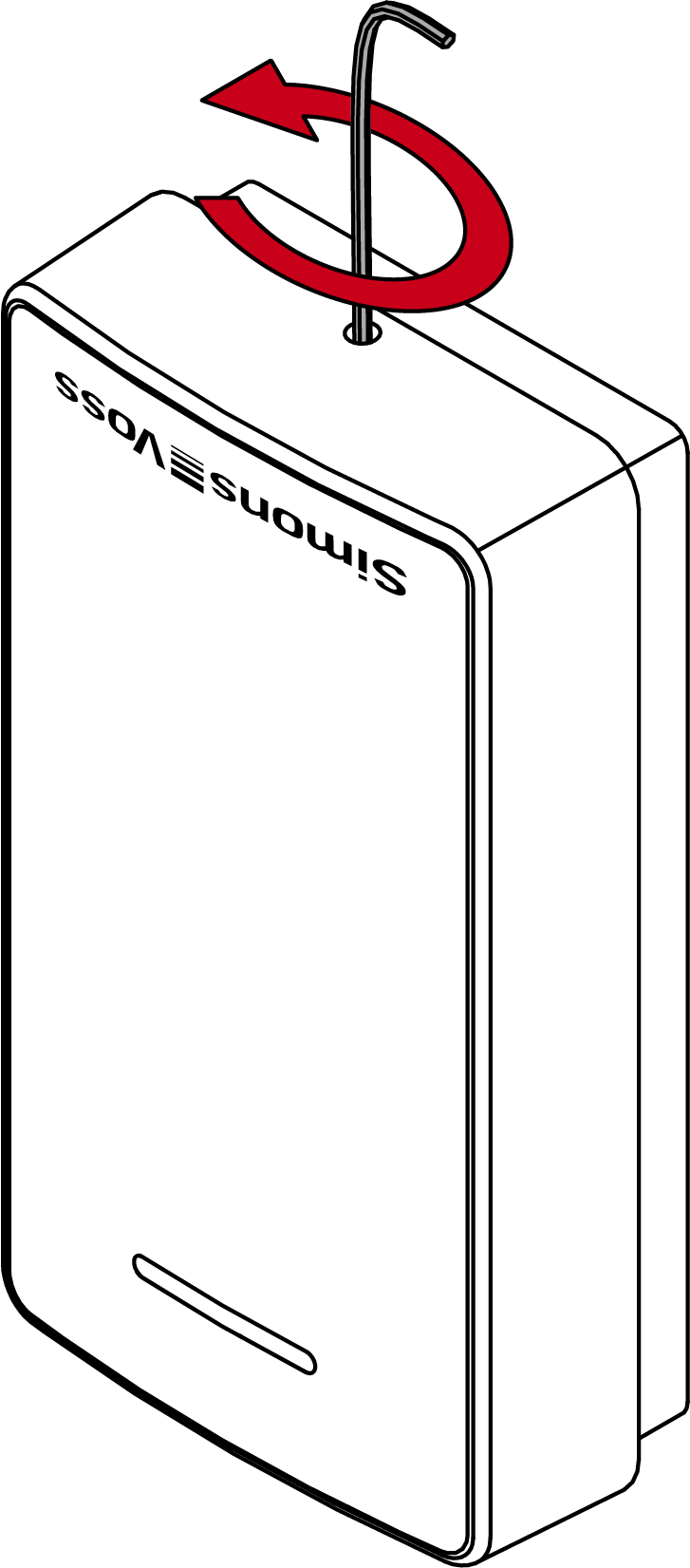

  66. Druk het deksel zacht tegen de bodem en draai de onderste schroef linksom los (0,9 mm inbussleutel) totdat hij gelijk is met het dekseloppervlak.
  1. SmartLocker AX gebruiksklaar gemonteerd.
