Schaaltekeningen - SmartLocker AX

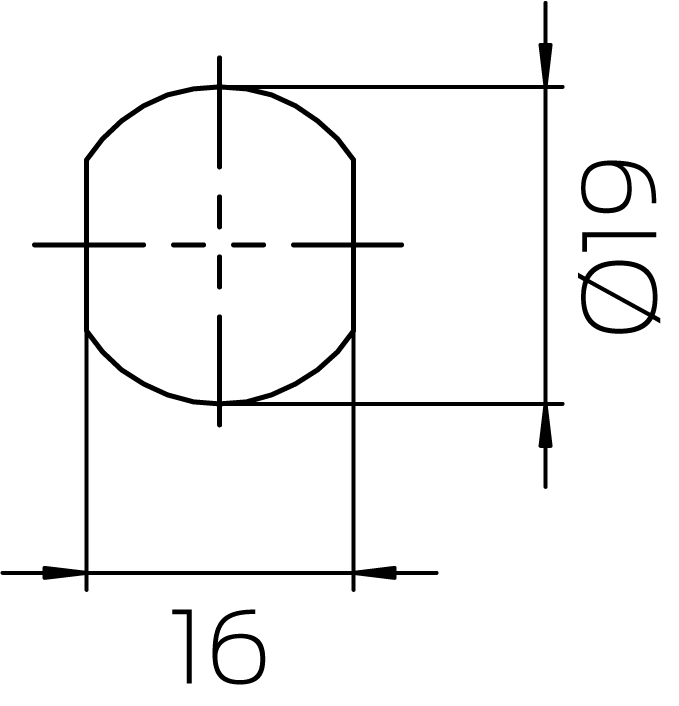

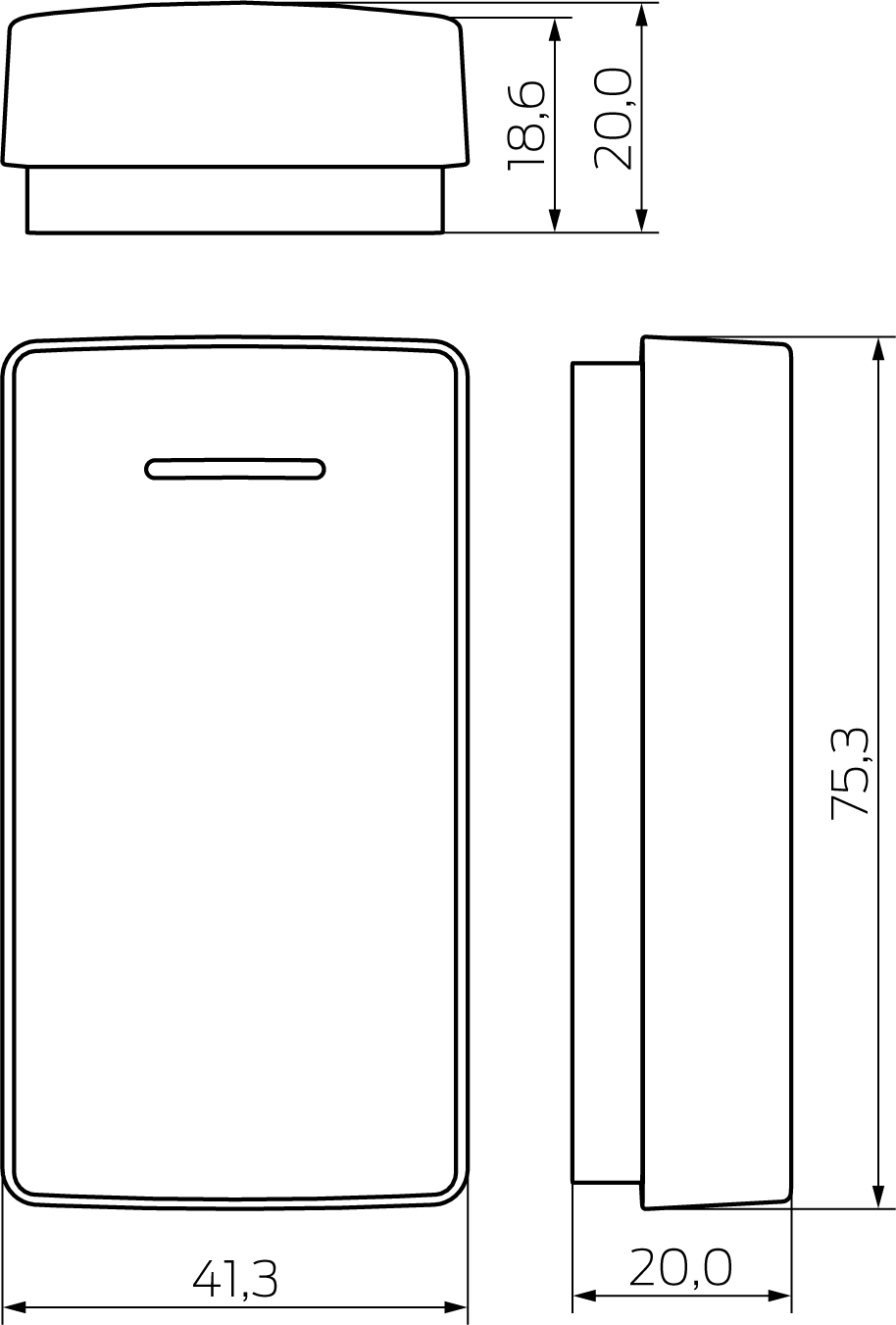

Om de compatibiliteit in te schatten, moet u letten op de volgende informatie:

Houten deuren

De deur moet tussen 10 en 25 mm dik zijn.
Bij metalen spieën moeten daarom bij gangbare materiaaldikten (1 mm tot 2 mm) minimaal twee adapterplaten worden gebruikt.
De schoot heeft, afhankelijk van het blok, een afstand van 5,9 mm tot 10,4 mm van de aanbrenging van het motorblok. Eventueel moet u op het deurkozijn adapterplaten aanbrengen, zodat de schoot zonder speling op het deurkozijn ligt en de deur niet klappert.

Het deurplaatje en de adapterplaten moeten samen tussen 10 en 25 mm dik zijn.
Bij metalen spieën moeten daarom bij gangbare materiaaldikten (1 mm tot 2 mm) minimaal twee adapterplaten worden gebruikt. Door de sponning in de deur of het kozijn is het gebruik van adapterplaten in de regel echter noodzakelijk.
De aanslag van het kozijn mag in gesloten toestand maximaal 30,4 mm van de binnenkant van de deur verwijderd zijn.
De afstand tussen de buitenzijde van de deur en de binnenzijde van de schoot mag maximaal 35,4 mm bedragen. Dit betekent dat bij metalen deuren de sponning maximaal 10,4 mm hoog mag zijn (A).
