Passo 2: Montaggio delle piastre adattatrici sulla parte esterna della maniglia elettronica - SmartHandle 3062

  1. Inserire i manicotti (X1) nella piastra adattatrice per la parte esterna della maniglia elettronica (C) in modo tale che le molle dei manicotti si inseriscano nelle scanalature delle svasature.
  2. I manicotti sono a filo della piastra adattatrice e sono bloccati contro la rotazione.
  3. Applicare la piastra distanziatrice (D) a filo della piastra adattatrice in modo che le teste dei manicotti siano coperte.
  4. I sei fori rimanenti coincidono esattamente.
  5. Applicare la parte esterna della maniglia elettronica (4) a filo sulla piastra distanziatrice.
  6. I sei fori filettati della parte esterna della maniglia elettronica sono a filo con i fori della piastra adattatrice e distanziatrice.
  7. Avvitare la piastra adattatrice, la piastra distanziatrice e la parte esterna della maniglia elettronica con le sei viti corte.
  8. La struttura a sandwich è ora unita saldamente insieme.

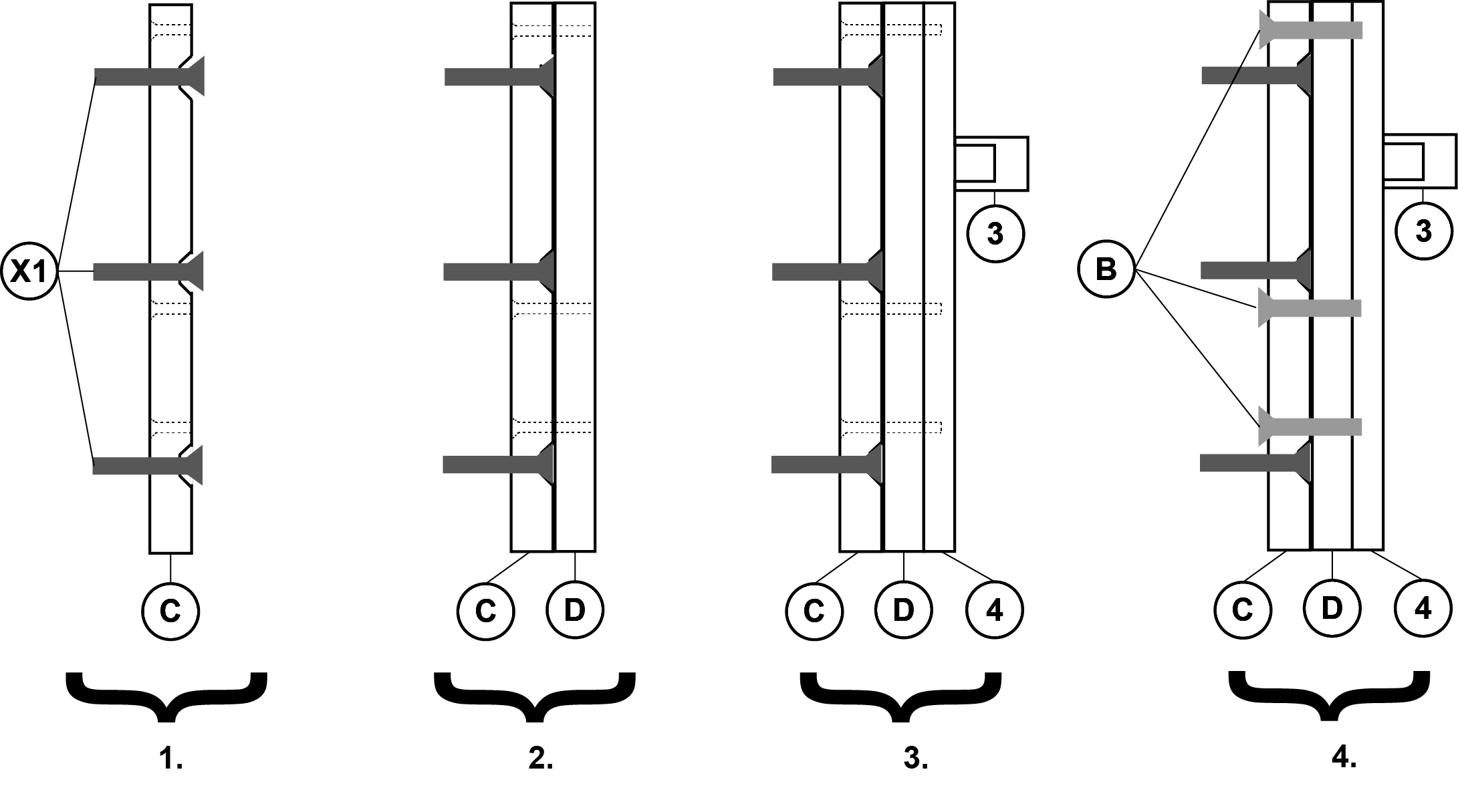

La figura seguente riassume tutti i passi operativi descritti in questo capitolo:
