Fissaggio convenzionale Scandinavian Oval - SmartHandle 3062

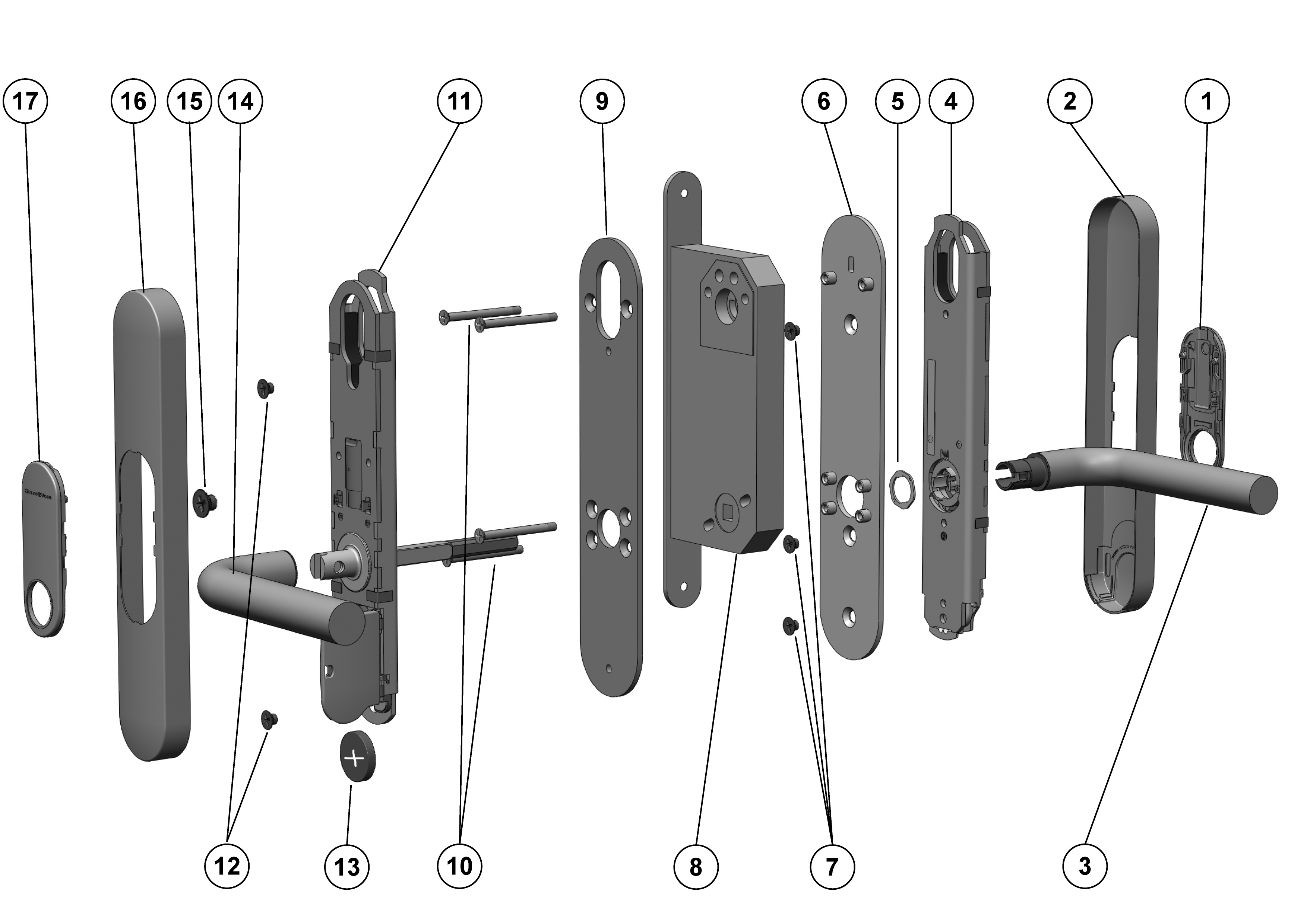

Legenda:

1. Coprimaniglia
2. Copertura
3. Leva esterna (con chiusura della leva)
4. Parte esterna della maniglia elettronica
5. Anello di chiusura
6. Piastra adattatrice lato esterno
7. Viti
8. Serratura porta (non compresa nella dotazione)
9. Piastra adattatrice lato interno
10. Viti
11. Parte interna della maniglia elettronica
12. Viti
13. Batteria inferiore
14. Leva interna (con vite a testa esagonale)
15. Vite a testa esagonale
16. Copertura
17. Coprimaniglia

Montaggio:

1. Opzionale: Smontare leve / rosette / maniglie ecc. collocate sulla porta.
2. La SmartHandle 3062 è consegnata parzialmente montata; vedere Smontaggio.
3. Con alcune leve non è possibile applicare il coprimaniglia dopo il montaggio (ad esempio con le leve a gomito). Con queste leve, spingere il coprimaniglia (con il logo verso l'esterno) sulla leva prima di montarla. Questa procedura può essere di norma utilizzata in tutti i casi.
4. Spingere il coprimaniglia (1) sulla leva esterna (3). A seconda della variante di leva, ciò potrebbe non essere possibile con la maniglia montata.
5. Infilare la leva esterna (3) orizzontalmente nella parte esterna della maniglia elettronica (4) in base alla direzione desiderata, a seconda che si tratti di una porta DIN sinistra o DIN destra.
6. Reinserire la chiusura della leva (5) (Figura 2 e Figura 3).
7. Tenere ferma la leva esterna (4) e ruotare la chiusura della leva (5) di ca. 75° a destra utilizzando la chiave fissa a forchetta, fino a bloccare in posizione (Figura 4 e Figura 5). Si noti che, in caso di montaggio scorretto, la leva potrebbe allentarsi nuovamente.
8. Adattare dapprima le quattro viti di fissaggio in dotazione (10) allo spessore della porta secondo la seguente formula. Le viti (10) sono dotate anche di una vernice di bloccaggio che ne evita l'allentamento involontario (ad es. a causa di vibrazioni). Nota: questa vernice solidifica entro 24 ore dal primo serraggio delle viti. Se le viti vengono successivamente svitate, l'effetto bloccante viene meno.

9. NOTA



   Lunghezza necessaria delle viti = spessore della porta + 4 mm. La tolleranza è di ± 1 mm
9. Il montaggio della parte esterna della maniglia elettronica (4) avviene dal lato esterno della porta. Spingere il cavo della parte esterna della maniglia elettronica (4) attraverso il piccolo foro superiore della piastra adattatrice (6).
10. Posizionare la piastra adattatrice (6) sul lato interno della parte esterna della maniglia elettronica (4) in modo che sia a filo con la maniglia.
11. Fissare la piastra adattatrice (6) sulla parte esterna della maniglia elettronica tramite le tre viti (7) e serrare a mano le viti (circa 5-7 Nm).
12. Spingere il cavo della parte esterna della maniglia elettronica attraverso uno dei due fori superiori della serratura ad incasso (8).
13. Spingere la parte esterna della maniglia elettronica (4) a filo sulla porta, prestando attenzione che il cavo non venga schiacciato o danneggiato in altro modo.
14. Tenere ferma la parte esterna della maniglia elettronica (4) e premere la piastra adattatrice (9) contro la porta dall'interno.
15. Con le 4 viti (10), unire dall'interno la piastra adattatrice (9) alla parte esterna della maniglia elettronica (4) in modo che quest'ultima si possa ancora muovere liberamente.
16. Orientare la maniglia parallelamente al battente; in caso contrario, non sarà possibile montare la parte interna della maniglia elettronica (11). In questo caso, allineare nuovamente la maniglia.
17. Serrare le viti (10) finché la piastra adattatrice (9) aderisce alla porta.
18. Il montaggio della parte interna della maniglia elettronica (11) avviene dal lato interno della porta. Spingere il quadro maniglia della parte interna della maniglia elettronica (11) attraverso l'alloggiamento del perno di riscontro della serratura ad incasso e spingere la parte interna della maniglia elettronica (11) a filo sulla porta. A tale riguardo, spingere il cavo bipolare attraverso l'apertura del cilindro della serratura ad incasso e prestare la massima attenzione affinché non venga schiacciato.
19. Premere insieme la parte interna ed esterna della maniglia elettronica in modo che entrambe aderiscano alla porta.
20. Sbloccare con cautela dal supporto il coperchio dell’elettronica sulla parte interna della maniglia e ribaltarlo orizzontalmente. Durante questa operazione fare assolutamente attenzione che l’elettronica non subisca sollecitazioni meccaniche o altri tipi di danni.
21. Rimuovere con cautela la batteria inferiore (13) dal supporto. Toccare la nuova batteria solo con guanti puliti e privi di grasso!
22. Con le due viti (12) fissare la parte interna della maniglia elettronica (11) sulla piastra adattatrice (9) (circa 5-7 Nm).
23. Spingere nuovamente nei supporti la batteria inferiore (13) con i poli positivi lontani dalla porta spingendo prima le batterie sotto i naselli di fissaggio neri. Toccare la nuova batteria solo con guanti puliti e privi di grasso!
24. Ribloccare con cautela il coperchio dell’elettronica.
25. Collegare il cavo bipolare della parte esterna della maniglia elettronica (4) al cavo bipolare della parte interna della maniglia elettronica (11). Il cavo può essere infilato solo in un senso. Durante questa operazioni non tirare i cavi, ma sbloccare con cautela solo il collegamento a spina. Opzionale: Collegare il cavo bipolare del modulo elettronico supplementare sul lato esterno con il rispettivo cavo della parte interna della maniglia.
26. Il cavo bipolare della parte esterna della maniglia elettronica può rimanere sospeso, mentre durante il montaggio della copertura esterna (2) prestare attenzione che i cavi non vengano schiacciati o piegati. Non tirare i cavi; il secondo cavo serve per il collegamento opzionale della scheda LockNode.
27. Controllare che la leva esterna (3) possa essere premuta agevolmente; in caso contrario, il problema è la serratura ad incasso (8) o un errore di montaggio. Nel secondo caso, smontare i componenti e riprendere dal punto 4.
28. Spingere il coprimaniglia (17) sulla leva interna (14). A seconda della variante di leva, ciò potrebbe non essere possibile con la maniglia montata.
29. Spingere la leva interna (14) sulla flangia di fissaggio della parte interna della maniglia elettronica (11) fino all'arresto.
30. Serrare a mano la vite a testa esagonale della leva interna (15) (circa 5 – 7 Nm).
31. Spingere la copertura (16) sulla leva interna (14).
32. Spingere il coprimaniglia (17) con cautela attraverso l'apertura della copertura interna (16).
33. Spingere la copertura (16) sulla parte interna della maniglia elettronica (11) in modo che venga applicata a filo alla porta. La copertura non è simmetrica, controllare il contrassegno.
34. Inserire con cautela il coprimaniglia (17) nella copertura (16).
35. Spingere la copertura (2) sulla leva esterna (3). La cover funge da antenna per il LockNode.
36. Spingere il coprimaniglia (1) con cautela attraverso l'apertura della copertura esterna (2).
37. Spingere la copertura (2) sulla parte esterna della maniglia elettronica (4) in modo che venga applicata a filo alla porta. La copertura non è simmetrica, controllare il contrassegno.
38. Inserire con cautela il coprimaniglia (1) nella copertura (2).
