Fissaggio convenzionale ScandinavianOval DP - SmartHandle 3062

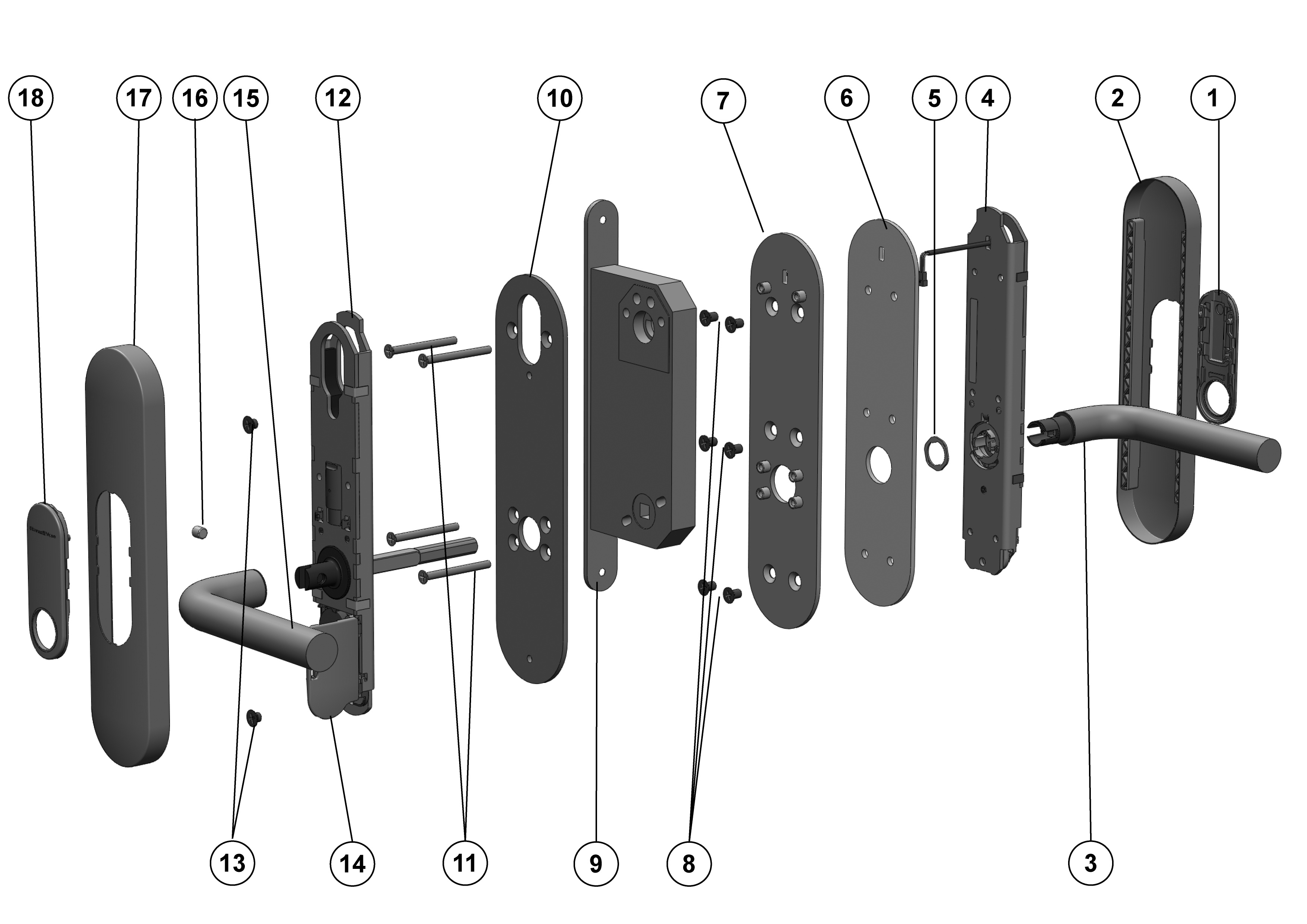

Legenda:

  1. Coprimaniglia
  2. Copertura
  3. Maniglia esterna
  4. Parte esterna della maniglia elettronica
  5. Chiusura della maniglia
  6. Piastrina antiforatura
  7. Piastra adattatrice lato esterno
  8. Viti
  9. Serratura porta (non compresa nella dotazione)
  10. Piastra adattatrice lato interno
  11. Viti
  12. Parte interna della maniglia elettronica
  13. Viti
  14. Batteria inferiore
  15. Maniglia interna
  16. Vite a testa esagonale
  17. Copertura
  18. Coprimaniglia

Montaggio:

  1. Opzionale: smontare maniglia / rosette / ecc. collocate sulla porta.
  2. La SmartHandle 3062 è consegnata parzialmente montata; vedere "Smontaggio".
  3. Spingere il coprimaniglia (1) sulla maniglia esterna (3). A seconda del tipo di maniglia, tale operazione potrebbe non essere più possibile dopo il montaggio.
  4. Infilare la maniglia esterna (3) orizzontalmente nella parte esterna della maniglia elettronica (4), secondo la direzione desiderata, a seconda che si tratti di una porta DIN sinistra o DIN destra.
  5. Inserire la chiusura della maniglia (5) (Figura 2 e Figura 3).
  6. Tenere ferma la maniglia esterna (3) e ruotare la chiusura della maniglia (5) di circa 75° a destra utilizzando la chiave fissa a forchetta fino a bloccare in posizione (Figura 4 e Figura 5). Si noti che, in caso di montaggio scorretto, la maniglia potrebbe allentarsi nuovamente.
  7. Adattare dapprima le quattro viti di fissaggio in dotazione (11) allo spessore della porta secondo la formula riportata sotto. Le viti (11) sono dotate anche di una vernice di bloccaggio che ne evita l'allentamento involontario (ad es. a causa di vibrazioni). Nota: questa vernice solidifica entro 24 ore dal primo serraggio delle viti. Se le viti vengono successivamente svitate, l'effetto bloccante viene meno.

  8. NOTA

    notice

    Lunghezza necessaria delle viti = spessore porta + 4mm. La tolleranza è di ± 1mm.

  9. Il montaggio della parte esterna della maniglia elettronica (4) avviene dal lato esterno della porta. Spingere il cavo della parte esterna della maniglia elettronica attraverso il piccolo foro superiore della piastrina antiforatura (6).
  10. Spingere il cavo della parte esterna della maniglia elettronica attraverso il piccolo foro superiore della piastra adattatrice esterna (7).
  11. Applicare la piastrina antiforatura (6) sulla piastra adattatrice esterna (7) in modo che tutti i fori corrispondano perfettamente.
  12. Applicare le due piastre sulla parte esterna della maniglia elettronica (4) in modo che tutti i fori corrispondano perfettamente.
  13. Serrare la piastra adattatrice esterna (7) alla parte esterna della maniglia elettronica (4) con le 6 viti per la protezione antiforatura (8) e serrare le viti manualmente (circa 5-7 Nm).
  14. Spingere il cavo della parte esterna della maniglia elettronica attraverso uno dei due fori superiori della serratura ad incasso.
  15. Spingere la parte esterna della maniglia elettronica (4) a filo sulla porta, prestando attenzione che il cavo non venga schiacciato o danneggiato in altro modo.
  16. Tenere ferma la parte esterna della maniglia elettronica (4) e premere la parte interna della piastra adattatrice (10) contro la porta dall'interno.
  17. Con le 4 viti (11), unire dall'interno la parte interna della piastra adattatrice (10) alla parte esterna della maniglia elettronica (4) in modo che quest'ultima si possa ancora muovere liberamente.
  18. Orientare la maniglia parallelamente al battente; in caso contrario, non sarà possibile montare la parte interna della maniglia elettronica (12). In questo caso, allineare nuovamente la maniglia.
  19. Serrare le viti (11) finché la piastra adattatrice (10) aderisce alla porta.
  20. Il montaggio della parte interna della maniglia elettronica (12) avviene dal lato interno della porta. Spingere il quadro maniglia della parte interna della maniglia elettronica attraverso l'alloggiamento del perno di riscontro della serratura ad incasso (9) e spingere la parte interna della maniglia elettronica (12) a filo sulla porta. A tale riguardo, spingere il cavo bipolare attraverso l'apertura del cilindro della serratura ad incasso e prestare la massima attenzione affinché non venga schiacciato.
  21. Premere insieme la parte interna ed esterna della maniglia elettronica in modo che entrambe aderiscano alla porta.
  22. Sbloccare con cautela il coperchio dell’elettronica sulla parte interna della maniglia elettronica dal supporto e ribaltarlo orizzontalmente. Durante questa operazione fare assolutamente attenzione che l’elettronica non subisca sollecitazioni meccaniche o altri tipi di danni.
  23. Rimuovere con attenzione la batteria inferiore (14) dal supporto. Toccare la batteria solo con guanti puliti e privi di grasso.
  24. Con le due viti (13) fissare la parte interna della maniglia elettronica (12) sulla piastra adattatrice (10) (circa 5-7 Nm).
  25. Spingere nuovamente la batteria inferiore (14) nei supporti con i poli positivi non rivolti verso la porta spingendo prima le batterie sotto i naselli di fermo neri. Toccare la batteria solo con guanti puliti e privi di grasso.
  26. Ribloccare con cautela il coperchio dell’elettronica.
  27. Collegare il cavo bipolare della parte esterna della maniglia elettronica al cavo bipolare della parte interna della maniglia elettronica. Il cavo può essere infilato solo in un senso. Durante questa operazioni non tirare i cavi, ma sbloccare con cautela solo il collegamento a spina. Opzionale: collegare il cavo bipolare del modulo elettronico supplementare sul lato esterno con il corrispondente cavo della parte interna della maniglia elettronica.
  28. Il cavo bipolare della parte esterna della maniglia elettronica può rimanere sospeso, mentre durante il montaggio della copertura esterna (2) prestare attenzione che non venga schiacciato o piegato. Non tirare i cavi; il secondo cavo serve per il collegamento opzionale della scheda LockNode.
  29. Controllare che la maniglia esterna possa essere premuta agevolmente; in caso contrario, il problema è la serratura ad incasso (9) o un errore di montaggio. Nel secondo caso, smontare i componenti e riprendere dal punto 4.
  30. Spingere il coprimaniglia (17) sulla maniglia interna (15). A seconda del tipo di maniglia, tale operazione potrebbe non essere più possibile dopo il montaggio.
  31. Spingere la maniglia interna (15) sulla flangia di fissaggio della parte interna della maniglia elettronica (12) fino all'arresto.
  32. Serrare a mano la vite a testa esagonale della maniglia interna (16) (circa 5 – 7 Nm).
  33. Spingere la copertura (17) sulla maniglia interna (15).
  34. Spingere il coprimaniglia (18) con cautela attraverso l'apertura della copertura interna (17).
  35. Spingere la copertura (17) sulla parte interna della maniglia elettronica (12) in modo che venga applicata a filo alla porta. La copertura non è simmetrica, controllare il contrassegno.
  36. Agganciare con cautela il coprimaniglia (18) nella copertura (17).
  37. Spingere la copertura (2) sulla maniglia esterna (3). La cover funge da antenna per il LockNode.
  38. Spingere il coprimaniglia (1) con cautela attraverso l'apertura della copertura esterna (2).
  39. Spingere la copertura (2) sulla parte esterna della maniglia elettronica (4) in modo che venga applicata a filo alla porta. La copertura non è simmetrica, controllare il contrassegno.
  40. Agganciare con cautela il coprimaniglia (1) nella copertura (2).
