SmartRelè (G2): SREL.G2, SREL.W.G2, SREL2.G2.W - LSM 3.5 SP3 Basic Online

Questa scheda (Configurazione/dati) è suddivisa in due parti:

  • La parte a sinistra mostra lo stato nominale (Rea.) della chiusura, ossia lo stato configurato nel software LSM e pertanto desiderato.
  • Nella parte destra è visualizzato lo stato reale della chiusura (Obbiettivo) e cioè l'ultimo stato programmato.

A seconda del tipo di chiusura si possono attivare le seguenti funzioni:

  • Lunghezza impulsi
  • Qui si immette il valore in secondi per la durata dell'impulso di commutazione. Il valore può essere compreso fra 0,1 e 25,5 secondi. Se si inserisce, ad esempio, 3 secondi, il dispositivo apriporta viene abilitato per 3 secondi e quindi nuovamente bloccato.
  • Controllo accessi
  • Possibile in ZK e ADV. Le ultime 1.024 attivazioni del transponder vengono salvate con data e ora.
  • Registrazione dei tentativi di accesso non autorizzati
  • Possibile solo in ZK e ADV: Di norma vengono registrate solo le attivazioni dei transponder autorizzati. Se si desidera che vengano acquisiti anche i tentativi di apertura della porta effettuati da transponder non autorizzati, è necessario selezionare quest'opzione.
  • Gateway
  • Lo SmartRelè può essere utilizzato come gateway.
  • FlipFlop
  • La modalità ad impulsi (impostazione predefinita) viene disattivata e la durata degli impulsi diventa ininfluente. Con la modalità Flip Flop attivata, lo SmartRelè modifica il suo stato, ad ogni attivazione del transponder, da acceso a spento e viceversa. Questa modalità è consigliata, ad esempio, per l'accensione di luci o macchinari.
  • In un'installazione di questo tipo, verificare eventualmente che gli alimentatori e i dispositivi apriporta siano adatti al funzionamento con corrente permanente.
  • Antenna interna sempre attivata
  • Anche se è collegata un'antenna esterna, l'antenna interna continuerà ad essere utilizzata in parallelo.
  • Modo prossimità (solo con antenna interna)
  • Si attiva il modo Prossimità.
  • Autorizzazione di deroghe nella gestione delle fasce orarie
  • Se questa casella di controllo è attivata, sono ammesse deroghe nella gestione delle fasce orarie.
  • Interfaccia scheda
  • Questa opzione è disponibile di serie per tutti gli SmartRelè G2. L’LSM crea dapprima un record di dati per una chiusura attiva e durante la programmazione controlla se la chiusura dispone di un’interfaccia scheda. Se non viene riconosciuta nessuna interfaccia scheda, la casella di controllo viene disattivata automaticamente dall’LSM. Nell’LSM 3.3 non è più necessario specificare se si possiede uno SmartRelè G2 attivo o ibrido.

NOTA

notice

Se si modifica manualmente l’impostazione Interfaccia scheda, il riconoscimento automatico non sarà più operativo e verranno emessi dei messaggi di avviso.

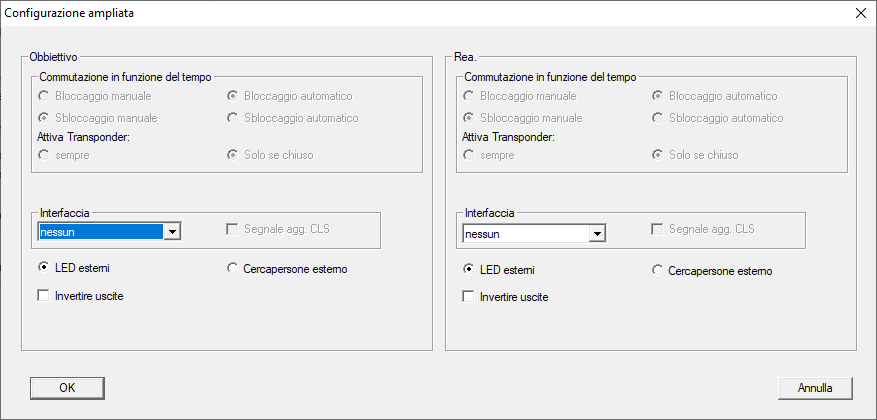

Con il pulsante "Configurazione avanzata" è possibile specificare alcune impostazioni:

  • Interfaccia
  • Per il funzionamento come interfaccia seriale è possibile impostare qui il tipo di lettore schede che lo SmartRelè deve simulare.
  • Sono disponibili le seguenti opzioni:
    • Wiegand 33 bit
    • Wiegand 26 bit
    • Primion
    • Siemens
    • Kaba Benzing
    • Gantner Legic
    • Isgus
  • Cicalino esterno / LED esterno
  • Solo per SREL.ADV: Qui viene indicato il gruppo costruttivo esterno collegato. Con LED esterno, lo SmartRelè genera, in modalità Flip Flop, un segnale prolungato in condizione commutata, mentre in caso di collegamento di un cicalino viene confermato con un breve segnale acustico solo ogni cambio di stato.
  • Inversione delle uscite
  • Con queste impostazioni è possibile invertire l'uscita del relè.
