SmartRelais (G2): SREL.G2, SREL.W.G2, SREL2.G2.W - LSM 3.5 SP3 Basic Online

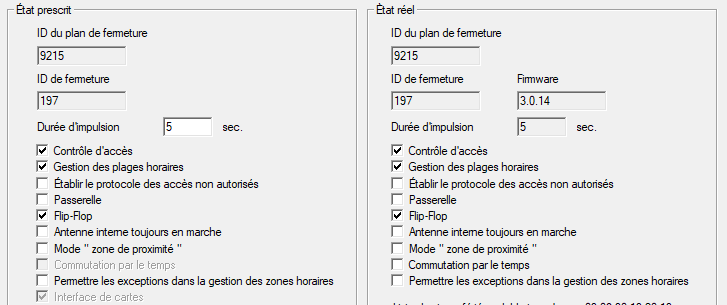

Cet onglet (Équipement) est divisé en deux pages :

  • La page de gauche affiche l'état prescrit de la fermeture (Prescrit) - et donc l'état voulu et configuré dans le logiciel LSM.
  • La page de droite affiche l'état réel de la fermeture (Réel) et donc l'état qui a été programmé en dernier.

Les caractéristiques suivantes peuvent, en fonction du type de fermeture, être activées :

  • Durée d'impulsion
  • Indiquer ici la valeur en secondes de la durée d'impulsion de commutation. La valeur est réglable entre 0,1 et 25,5 secondes. Si par exemple vous entrez 3 secondes, un ouvre porte sera libéré pendant trois secondes avant d'interdire à nouveau l'ouverture.
  • Contrôle des entrées
  • Possible pour ZK et ADV. Les dernières manœuvres du transpondeur seront enregistrées avec leur date et heure.
  • Consigner les tentatives d'accès non autorisées
  • Seulement pour ZK et ADV : Normalement seules les manœuvres autorisées des transpondeurs sont consignées. Si l'on souhaite également consigner les tentatives d'ouverture de porte à l'aide d'un transpondeur non autorisé, il faut sélectionner cette option.
  • Passerelle
  • Le SmartRelais peut être utilisé en tant que passerelle.
  • FlipFlop (bascule)
  • Lorsque le mode impulsion (paramètre par défaut) est désactivé, la durée d’impulsion ne joue plus aucun rôle. En mode flip-flop activé, le SmartRelais bascule de l'état MARCHE à l'état ARRÊT et vice-versa à chaque actionnement du transpondeur. Ce mode est recommandé pour les commandes d'éclairage ou de machines, etc.
  • Dans ce genre d'installation, il faut éventuellement veiller à ce que les blocs d'alimentation et les ouvre portes puissent fonctionner en courant permanent.
  • Antenne interne toujours active
  • Même lorsqu'une antenne externe est raccordée, l'antenne interne continue toujours d'être utilisée.
  • Mode courte portée (seulement pour antenne interne)
  • Le mode courte portée sera activé.
  • Autoriser des exceptions dans la gestion des plages horaires
  • Lorsque cette case est cochée, alors les exceptions dans la gestion des plages horaires sont autorisées.
  • Interface de la carte
  • Cette option est activée par défaut pour tous les SmartRelais G2. Le LSM fixe tout d’abord un ensemble de données pour une fermeture active et vérifie lors de la programmation si la fermeture a une interface de carte. Si aucune interface n'est reconnue, alors la case du LSM sera automatiquement décochée. Depuis le LSM 3.3., vous ne devez plus saisir si vous avez un SmartRelais G2 actif ou hybride.

NOTE

notice

Si vous modifiez manuellement le paramètre interface de la carte, la reconnaissance automatique ne fonctionne plus et des signaux d’alerte seront alors donnés.

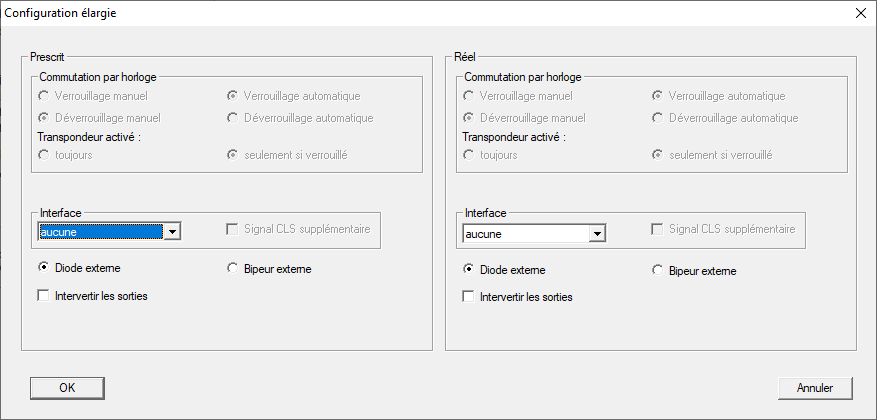

Le bouton « Configuration étendue » permet de préciser certains paramètres :

  • Interface
  • En mode interface de série, vous pouvez sélectionner ici le type de lecteur de cartes que le SmartRelais devra simuler.
  • Les options disponibles sont :
    • Wiegand 33 bit
    • Wiegand 26 bit
    • Primion
    • Siemens
    • Kaba Benzing
    • Gantner Legic
    • Isgus
  • Bipeur extérieur / diode extérieure
  • Seulement pour SREL.ADV : On indiquera ici quel est le sous-groupe externe connecté. En mode flip-flop, le SmartRelais émet un signal permanent sur une DEL extérieure, lorsqu'il se trouve en état commuté,alors que le raccordement d'une bipeur indiquera seulement chaque modification d'état, par un bref signal sonore.
  • Inversion des sorties
  • Ces paramètres permettent d'inverser les sorties du relais.
