SmartRelè (G1): SREL, SREL.ADV, SREL.W - LSM 3.5 SP3 Basic Online
Questa scheda (Configurazione/dati) è suddivisa in due parti:
- La parte a sinistra mostra lo stato nominale (Rea.) della chiusura, ossia lo stato configurato nel software LSM e pertanto desiderato.
- Nella parte destra è visualizzato lo stato reale della chiusura (Obbiettivo) e cioè l'ultimo stato programmato.
A seconda del tipo di chiusura si possono attivare le seguenti proprietà:
| Possibile solo per i dispositivi di chiusura con estensione .ZK. Le ultime 1.024 attivazioni del transponder vengono salvate con data e ora. |
| È possibile caricare un programma delle fasce orarie con il quale i transponder vengono autorizzati o bloccati in base al rispettivo gruppo di fasce orarie. |
| I transponder sostitutivi possono sovrascrivere i transponder originali. Dopo la prima attivazione con un transponder sostitutivo, il transponder originale viene bloccato. |
| La modalità ad impulsi (impostazione predefinita) viene disattivata e la durata degli impulsi diventa ininfluente. Con la modalità Flip Flop attivata, lo SmartRelè modifica il suo stato, ad ogni attivazione del transponder, da acceso a spento e viceversa. Questa modalità è consigliata, ad esempio, per l'accensione di luci o macchinari. In un'installazione di questo tipo, verificare eventualmente che gli alimentatori e i dispositivi apriporta siano adatti al funzionamento con corrente permanente. |
| Lo SmartRelè riceve un segnale dal transponder e lo inoltra potenziato. Lo SmartRelè può essere utilizzato con questa funzione per coprire tratte radio maggiori. La distanza da un altro SmartRelè può arrivare a 2 m. |
| Supportato con:
Se si attiva la commutazione temporizzata, è necessario caricare un programma delle fasce orarie che consente un'abilitazione generale dello SmartRelè durante gli orari selezionati (nel gruppo 5). Inoltre, una porta può essere liberamente transitabile durante il giorno ed essere apribile di notte solo tramite transponder. In un'installazione di questo tipo, verificare che gli alimentatori e i dispositivi apriporta siano adatti al funzionamento con corrente permanente. |
| Solo per SREL.ADV. Numerosi sistemi di controllo accessi e registrazione delle ore possiedono interfacce seriali per il collegamento di lettori schede. Con queste interfacce è possibile collegare anche uno SmartRelè. In questo modo i transponder SimonsVoss possono essere utilizzati anche in sistemi esterni. Se si desidera che lo SmartRelè trasferisca i dati del transponder ad un sistema esterno e che in caso di abilitazione da parte del sistema esterno venga inviato un comando di apertura remoto dallo SmartRelè ad un cilindro, selezionare quest'opzione sia nello SmartRelè che nel cilindro. Il tipo di sistema esterno va impostato sotto Interfaccia. Fare clic sul pulsante Configurazione ampliata. |
Controllo accessi

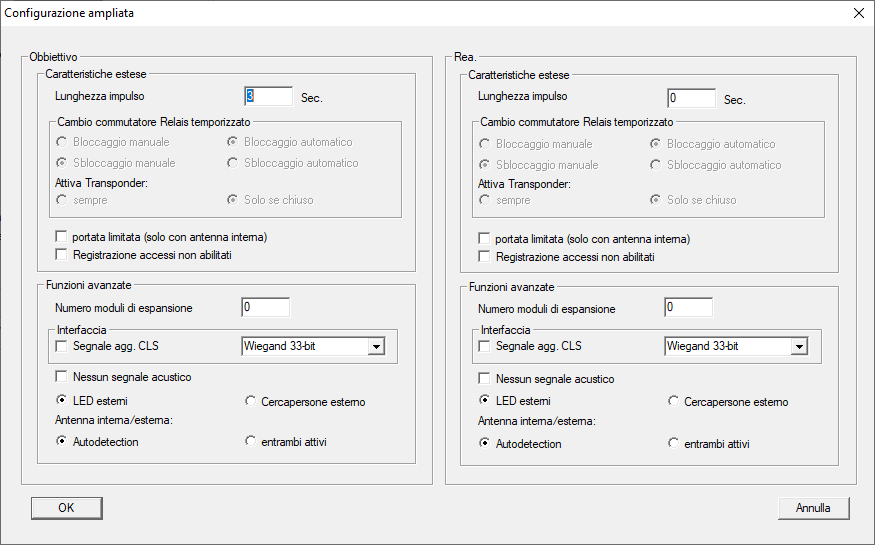

Con il pulsante Configurazione ampliata è possibile specificare alcune impostazioni:
Lunghezza impulsi | Qui si immette il valore in secondi per la durata dell'impulso di commutazione. Il valore può essere compreso fra 0,1 e 25,5 secondi. Se si inserisce, ad esempio, 3 secondi, il dispositivo apriporta viene abilitato per 3 secondi e quindi nuovamente bloccato. |
| Se si seleziona quest'opzione, la portata di lettura fra transponder e SmartRelè viene ridotta da 1,5 m a 0,4 m circa. Quest'opzione può essere utilizzata, ad esempio, quando nelle immediate vicinanze si trovano più SmartRelè e i singoli transponder sono autorizzati in più SmartRelè. |
| Solo per SREL.ZK e SREL.ADV: Di norma vengono registrate solo le attivazioni dei transponder autorizzati. Se si desidera che vengano acquisiti anche i tentativi di apertura della porta effettuati da transponder non autorizzati, è necessario selezionare quest'opzione. |
Numero dei moduli di espansione | Qui si inserisce il numero dei moduli esterni collegati allo SmartRelè. Questi moduli vengono collegati ai morsetti RS-485 C OM, RS-485 A e RS-485 B. |
Interfaccia | Solo per SREL.ADV: Per il funzionamento come interfaccia seriale è possibile impostare qui il tipo di lettore schede che lo SmartRelè deve simulare. Sono disponibili le seguenti opzioni:
|
| Solo per SREL.ADV: Se si desidera che durante la programmazione dello SmartRelè non vengano emesse conferme di programmazione acustiche da parte di un cicalino collegato, porre una croce in questo campo. |
| Solo per SREL.ADV: Qui viene indicato il gruppo costruttivo esterno collegato. Con LED esterno, lo SmartRelè genera, in modalità Flip Flop, un segnale prolungato in condizione commutata, mentre in caso di collegamento di un cicalino viene confermato con un breve segnale acustico solo ogni cambio di stato. |
| Solo per SREL.ADV
|
LED esterni
