Best Practice: indicazione delle lunghezze dei cilindri - LSM 3.6 Basic Online

Il Digital Cylinder AX ha una lunghezza modulare, ovvero il lato interno ed esterno può essere allungato o accorciato. Questo capitolo contiene informazioni su:

  1. Indicazione delle lunghezze di montaggio per lato interno ed esterno
  2. Visualizzazione e stampa delle lunghezze di montaggio nella matrice

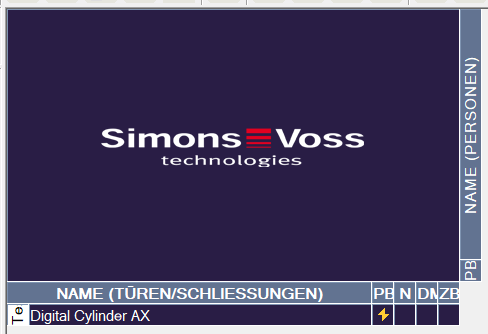

  1. Vista della matrice aperta.
  1. Facendo doppio clic sul cilindro di chiusura, se ne aprono le proprietà.

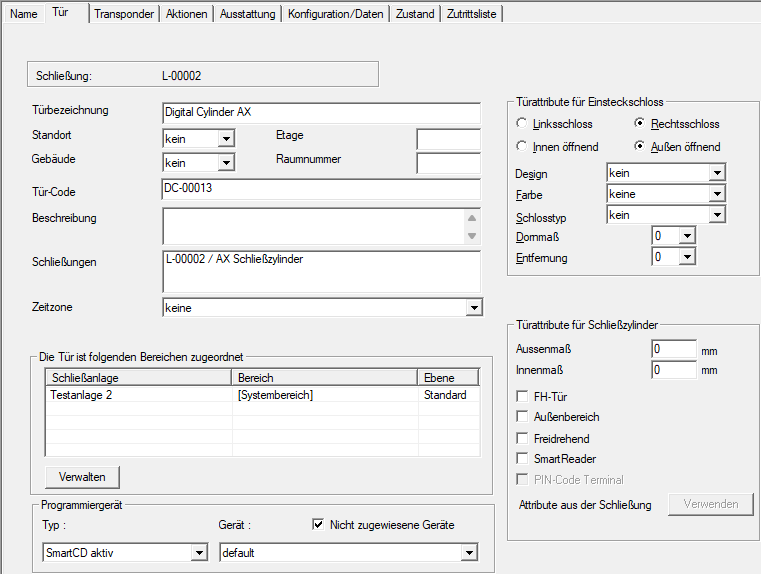

  3. Si apre la scheda di registro Porta.
  5. Immettere nell’area Attributi della porta per cilindro di chiusura nei campi Misura esterna e Dimensione interna le dimensioni del cilindro.
  7. Fare clic sul pulsante Applica.
  8. Fare clic sul pulsante Esci.
  9. Le proprietà del cilindro di chiusura si chiudono.

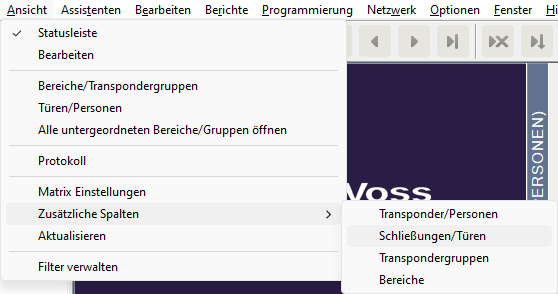

  10. Selezionare tramite Visualizza e Colonne aggiuntive la voce Chiusure/porte.

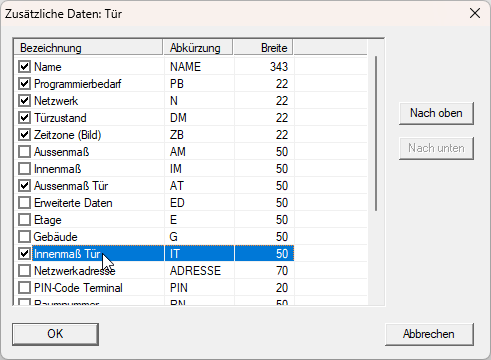

  12. Si apre la finestra Dati aggiuntivi: Porta.
  13. Attivare le caselle di controllo Aussenmaß Tür [offen] e Innenmaß Tür [offen].
  15. Fare clic sul pulsante OK.
  16. Si chiude la finestra Dati aggiuntivi: Porta.

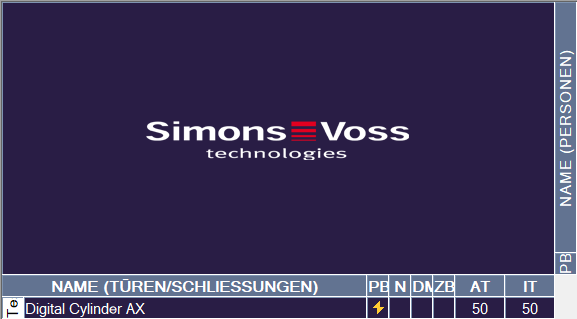

  1. Le dimensioni del cilindro di chiusura vengono visualizzate nella matrice.

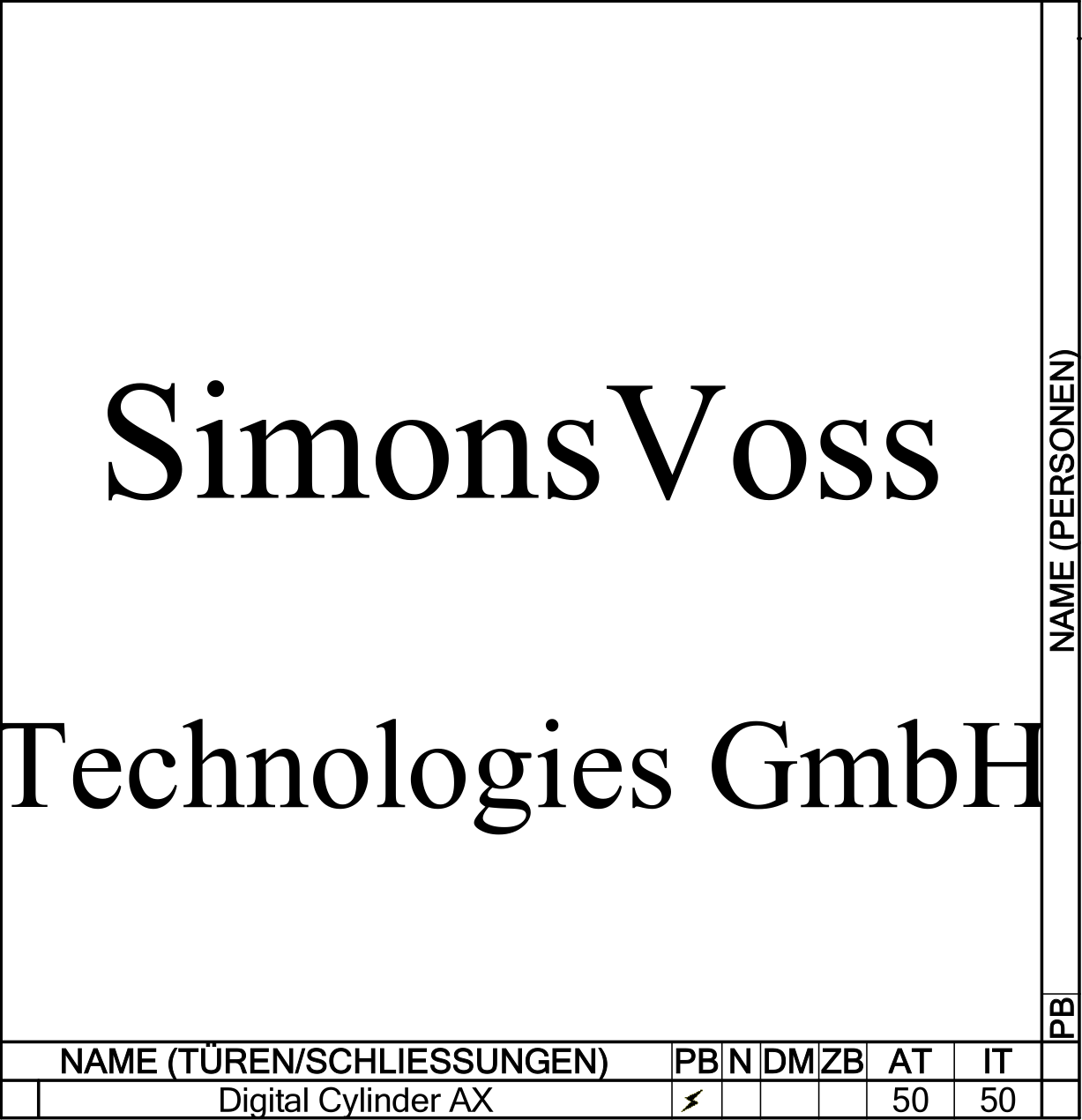

Con la funzione di stampa (File - LSM Datei - Matrix drucken [offen]) è possibile esportare o stampare la matrice con le lunghezze in formato PDF.
