Weergeven - Cilinder (Z4) DoorMonitoring
Laat de belangrijkste informatie van uw sluitsysteem direct in het sluitplan weergeven. De deurstatussen van de DM-cilinder kunnen direct in het sluitplan worden weergegeven
- Deze weergave is alleen zinvol bij een online verbinding met de DM-cilinder
- Wanneer een knooppunt (LockNode) uitvalt, herkent het systeem dit pas wanneer de cilinder aangestuurd wordt door de LSM (uitlezen, herprogrammeren). Daarom is het zinvol om de toestand van het WaveNet-netwerk te controleren
- De cilinders geven elke statuswijziging in realtime door aan de LSM (LSM Basic Online) of de CommNode Server (Business / Professional). Wanneer de LSM gesloten wordt, wordt de actueel weergegeven status opgeslagen
- Wanneer een deurstatus wijzigt terwijl de LSM gesloten is (Basic) of de CommNode Server stilstaat (Business / Professional), wordt deze wijziging niet geregistreerd door het systeem. De correcte status wordt pas weer weergegeven wanneer na inschakeling een statuswijziging van de deur plaatsvindt

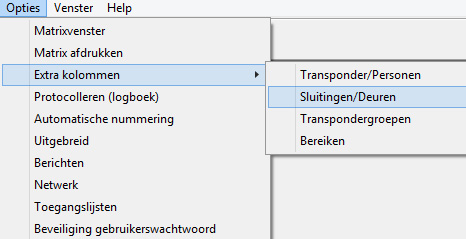

- Klik in het menu op 'Opties' > 'Extra kolommen' > 'Sluitelementen/deuren'

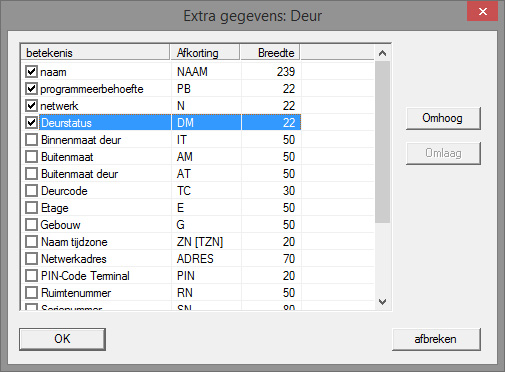

- Selecteer 'Netwerk' en 'Deurstatus'
- Pas de volgorde in de lijst aan door te klikken op [Naar boven] en [Naar beneden]

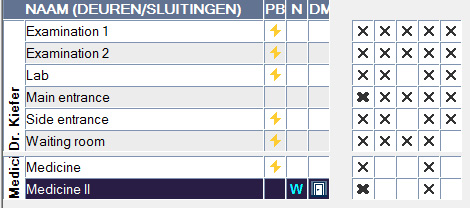

- De netwerkverbinding en de deurstatus worden nu in het sluitplan weergegeven
Matrixweergave
De deurstatussen worden met verschillende symbolen in de Matrix weergegeven
Symbool | Status | Informatie |
|---|---|---|
| veilig afgesloten | Deur is gesloten en meenemer gedraaid tot de instelling [Veilig afgesloten] |
| afgesloten | Deur is gesloten en meenemer minder gedraaid dan de instelling [Veilig afgesloten] |
| gesloten | Deur is gesloten en de grendel ingeschoven |
| open | Deur geopend |
| Foutmelding – Ongedefinieerde status / waarschuwing / alarm | Dit symbool kan verschillende dingen betekenen: Deur te lang open Bevestigingsschroef gemanipuleerd (reageert niet meer, is verwijderd) Manipulatie magneetveld (magneetveld bij de bevestigingsschroef te groot) Deur met geweld geopend (ondanks vergrendeling is de deur geopend) |
| Status onbekend | Ongedefinieerde status – Vanwege een storing of een wijziging die onlogisch is voor het systeem, is de status onbekend |
Onbekende status
Het symbool 'Onbekende status' en het alarmsymbool wijzigen zich niet vanzelf wanneer de oorzaak van de storing is verholpen (uitzondering: alarm 'Deur te lang open', dat bij het sluiten van de deur niet verdwijnt). Het alarm moet gereset worden
Foutmelding | Actie |
|---|---|
ongedefinieerde status van de deur | Deur moet geopend en weer gesloten worden Cilinder herkent de status en meldt deze aan de LSM |
Deur te lang open | Doe de deur dicht |
Bevestigingsschroef gemanipuleerd (is verwijderd) | Bevestigingsschroef controleren Na het herstellen van de fout moet de foutmelding weer gereset worden, zie hoofdstuk Cilinders |
Magneetveld gemanipuleerd (magneetveld bij de bevestigingsschroef is te groot) | Deur controleren. Foutmelding resetten, zie hoofdstuk Cilinders |
Deur met geweld geopend (ondanks vergrendeling wordt de deur geopend) | Deur controleren. Foutmelding resetten |
