Installatie en montage - Cilinder (Z4) DoorMonitoring
Montage-instructies
De montage van de DM-cilinder geschiedt analoog met de montage van een andere digitale cilinder van SimonsVoss
Bij levering zijn de batterijen reeds aangebracht! De cilinder is meteen bedrijfsklaar
Bij de installatie van de digitale cilinder moet erop gelet worden dat zich geen laag frequente storingsbronnen in de directe omgeving bevinden. Typische bronnen zijn:
- stroomschakelaars
- hoogspanningsleidingen
- generatoren
- Frequentiewisselaar
Cilinders moeten ten minste op een afstand van 0,5 m uit elkaar worden aangebracht, SmartRelais, resp. scherpschakeleenheden op een afstand van 1,5 m
De PC-behuizing van de cilinder mag in het buitenbereik maximaal 3 mm uit de deur of het beslag steken. Eventueel dient een rozet of beslag voor profielcilinders gebruikt te worden
Bij de montage mag nooit op de knoppen worden geslagen
OPMERKING
De DoorMonitoring-cilinder mag niet gemonteerd worden met gangbare bevestigingsschroeven
Gangbare bevestigingsschroeven kunnen de cilinder ernstig beschadigen
- De DM-cilinder moet samen met een speciaal voor de cilinder vervaardigde bevestigingsschroef gemonteerd worden
- De bevestigingsschroef wordt niet meegeleverd en moet afzonderlijk worden besteld
De bevestigingsschroef wordt aangeboden voor een doornmaat vanaf 25 mm tot 110 mm, in stappen van 5 mm. Bij de bestelling moet de doornmaat van het slot worden vermeld. Bij gebruik van een te korte bevestigingsschroef kan de schroef niet pakken. Bij een te lange schroef kan deze niet volledig in het deurblad worden geschroefd

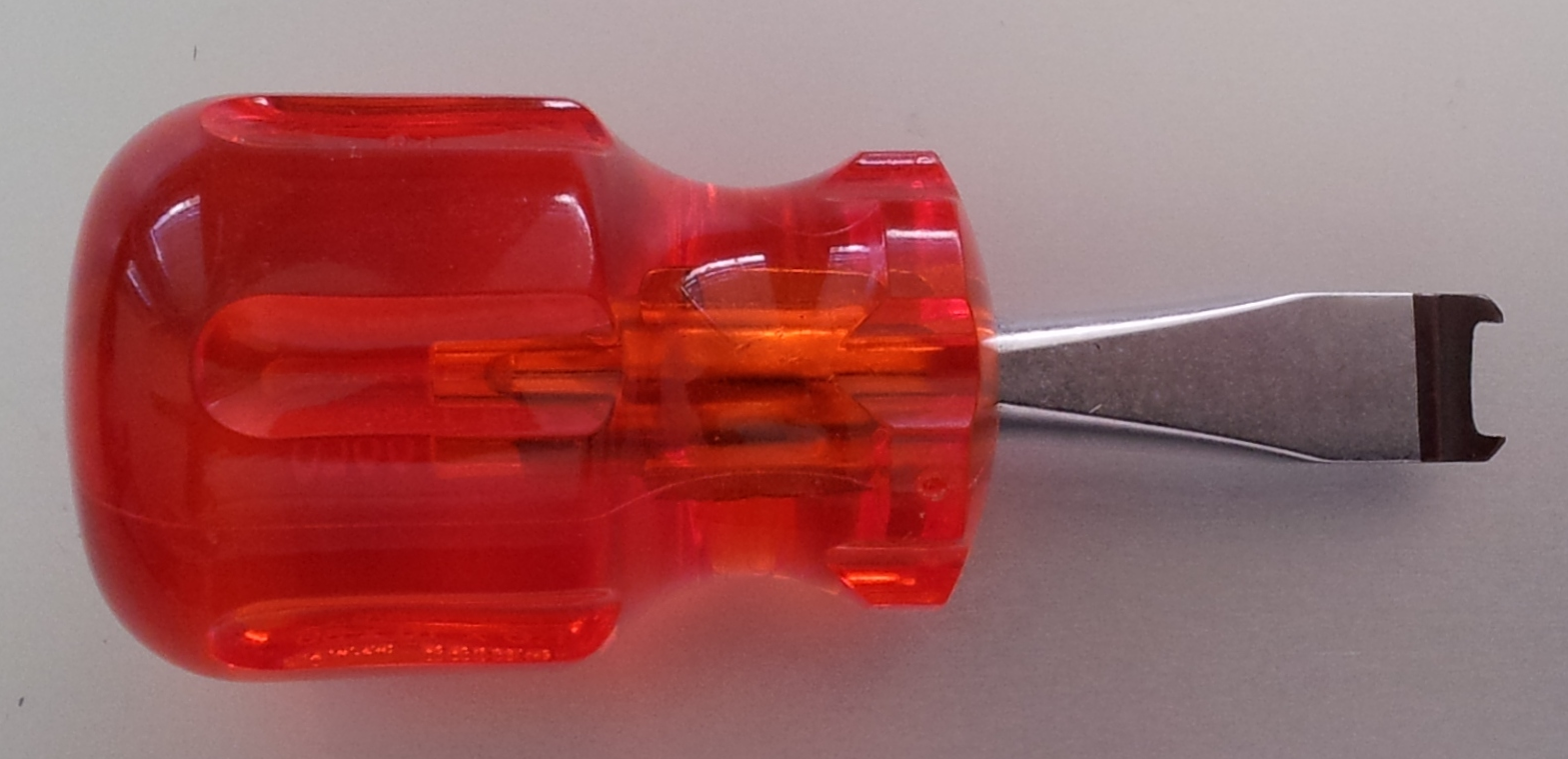

In de kop van de bevestigingsschroef bevindt zich een sensor. De schroef moet met een speciale schroevendraaier of adapter worden vastgedraaid. Bij gebruik van een gewone schroevendraaier kan de schroef en daarmee dus ook de sensor beschadigd worden
De norm voor sloten bepaalt dat de diameter van de opening voor de bevestigingsschroef minimaal 5,4 mm moet bedragen. Sommige sloten worden geleverd met een kleinere opening. In een dergelijk geval kan de opening met een staalboortje van 5,5 mm worden vergroot
Montage
De digitale cilinder is verkrijgbaar met een knop met of zonder elektronica. Voorafgaande aan de montage moet de knop met elektronica eerst worden verwijderd. Bij vrijwel alle cilinderversies bevindt de elektronicaknop zich aan de binnenzijde. De enige uitzonderingen zijn:
- Comfort-cilinder: .CO
- Swiss Round-cilinder: .SR
Aan de binnenzijde van de cilinder is de gravure 'IN' op de cilinder leesbaar
Bij de levering is de knop zonder elektronica dusdanig aangebracht dat hij gemakkelijk te verwijderen is

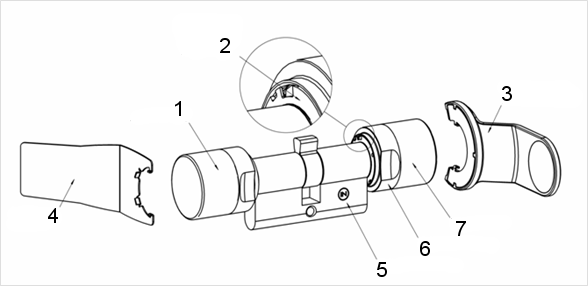

- Buitenknop (zonder elektronica)
- Inrastschijf met opening
- Montage- en batterijsleutel
- Montagesleutel (niet voor batterijvervanging)
- Zijmarkering
- Ring met inkepingen
- Binnenknop (met elektronica)
- Neem de knop zonder elektronica van de cilinder
- Steek de cilinder door het slot
- Bevestig de cilinder met de bijbehorende bevestigingsschroef. Draai de schroef niet te stevig vast. Gebruik alleen de bijbehorende schroevendraaier
OPMERKING
Een te stevig vastgedraaide bevestigingsschroef kan tot storingen (bijv. blokkade) van de cilinder in het slot leiden.
De bevestigingsschroef met de hand (max. 3,5 Nm) vastdraaien
Gebruik geen accu-schroevendraaier
OPMERKING
Een gewone schroevendraaier kan de sensor in de bevestigingsschroef beschadigen
De bevestigingsschroef alleen vastdraaien met de bijbehorende schroevendraaier
- De knop weer terug plaatsen en zover draaien tot de knop in de uitsparingen van de flens inrast
- De montagesleutel dusdanig aan de buitenknop plaatsen dat de twee neuzen van het gereedschap in de buitenknop vasthaken (indien nodig de knop draaien totdat beide neuzen in de schijf inrasten)
- De knop door 30° met de klok mee te draaien weer sluiten
