Installazione e montaggio - Cilindro di chiusura (Z4) DoorMonitoring
Istruzioni di montaggio
Il montaggio del cilindro DM avviene in modo analogo a quello di un qualsiasi altro cilindro digitale SimonsVoss
Al momento della consegna, le batterie sono già montate. Il cilindro è subito pronto all'uso
Nell'installazione del cilindro di chiusura digitale, assicurarsi che nelle immediate vicinanze non vi siano fonti di disturbo a bassa frequenza. Fonti tipiche sono:
- Alimentatori a commutazione
- Conduttori elettrici ad alta potenza
- Generatori
- Convertitori di frequenza
I cilindri di chiusura dovrebbero essere montati ad una distanza di almeno 0,5 m l'uno dall'altro, gli Smart Relè o le unità di attivazione ad una distanza di 1,5 m
L'alloggiamento PZ del cilindro di chiusura può sporgere esternamente dalla porta o dalla maniglia per un massimo di 3 mm; eventualmente utilizzare una rosetta o maniglia per cilindro profilato
Durante il montaggio non colpire i pomoli
NOTA
Il cilindro DoorMonitoring non può essere montato con viti di ritenuta tradizionali
Le viti di questo tipo possono danneggiare irrimediabilmente il cilindro
- Il cilindro DM va montato con una vite di ritenuta realizzata appositamente per il cilindro
- La vite di ritenuta non è compresa nella fornitura e va ordinata a parte
La vite di ritenuta è fornita di serie in passi di 5 mm per un'entrata compresa fra 25 e 110 mm. Al momento dell'ordine, indicare l'entrata della serratura. In caso di utilizzo di una vite di ritenuta troppo corta, la vite non riesce a fare presa, mentre se la vite è troppo lunga, non può essere avvitata completamente sul battente

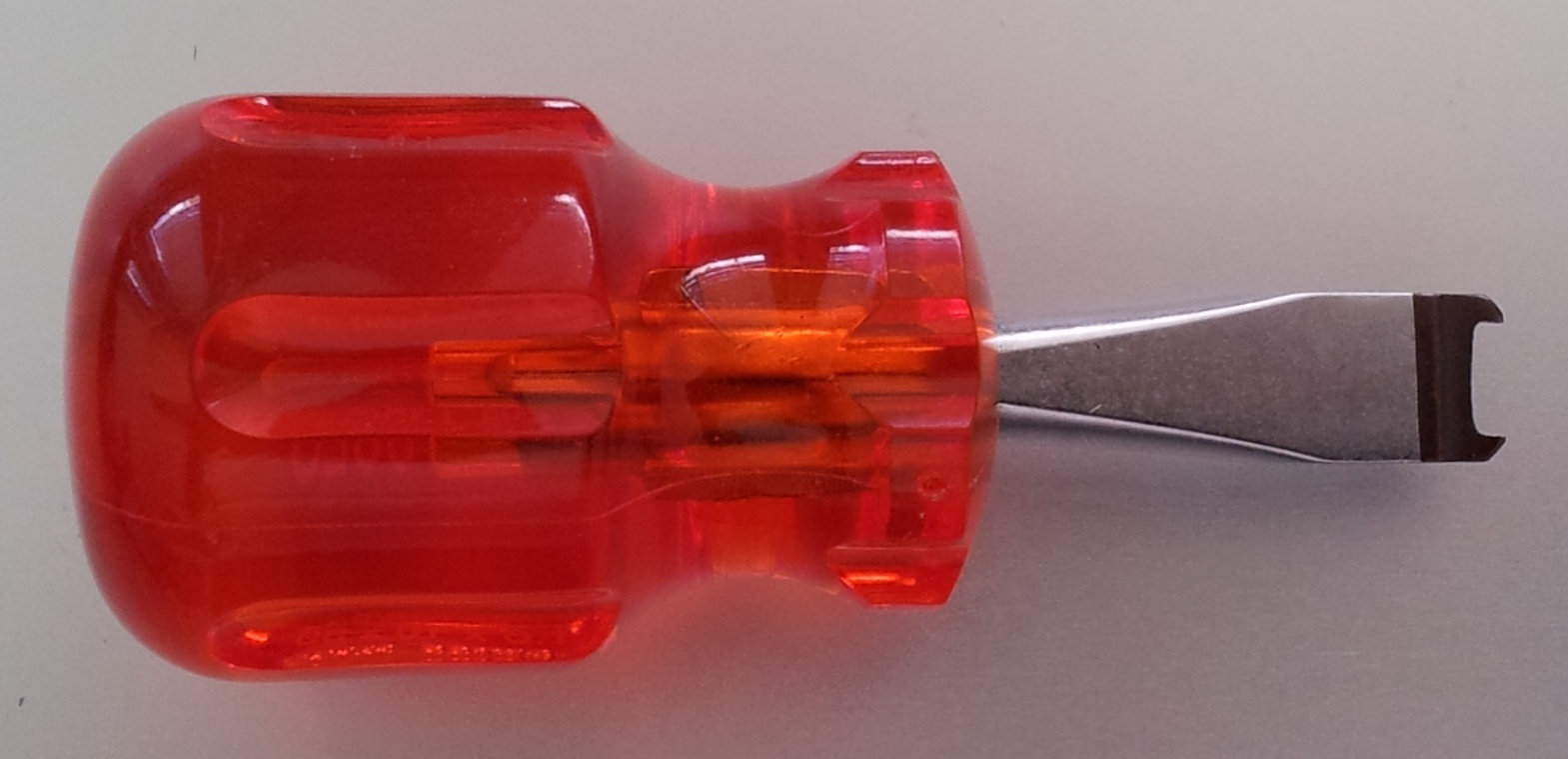

Nella testa della vite di ritenuta è presente un sensore. La vite va avvitata con un cacciavite o adattatore speciale. L'uso di un normale cacciavite a intaglio potrebbe danneggiare la vite e quindi il sensore
Per le serrature la norma prevede che il diametro del foro per la vite di ritenuta sia di almeno 5,4 mm. Alcune serrature vengono fornite con un foro più piccolo. In questo caso, è possibile allargare il foro con una punta in acciaio da 5,5 mm
Montaggio
Nel cilindro di chiusura digitale è presente un pomolo dotato di elettronica e un pomolo che ne è privo. Per il montaggio è necessario rimuovere il pomolo dotato di elettronica. In quasi tutte le varianti di cilindro il pomolo con l'elettronica è interno. Le uniche eccezioni sono:
- Cilindro Comfort: .CO
- Cilindro tondo svizzero: .SR
Il lato interno del cilindro è contrassegnato dalla scritta "IN" incisa sul corpo del cilindro
Alla consegna, il pomolo privo di elettronica è soltanto infilato e può essere sfilato facilmente
- Pomolo esterno (privo di elettronica)
- Disco di arresto con apertura
- Chiave di montaggio/per batteria
- Chiave di montaggio (non adatta al cambio batteria)
- Tacca laterale
- Anello dell'impugnatura
- Pomolo interno (dotato di elettronica)
- Sfilare il pomolo privo di elettronica
- Inserire il cilindro nella serratura
- Fissare il cilindro con la vite di ritenuta adatta. Non stringere troppo la vite. Utilizzare solo un cacciavite adatto
NOTA
Il serraggio eccessivo della vite di ritenuta può causare malfunzionamenti (ad es. bloccaggio) del cilindro di chiusura nella serratura.
Serrare la vite di ritenuta a mano (max. 3,5 Nm)
Non utilizzare un avvitatore a batteria
NOTA
L'uso di un cacciavite normale può danneggiare il sensore all'interno della vite di ritenuta
Serrare la vite di ritenuta solo con un cacciavite adatto
- Infilare nuovamente il pomolo e ruotarlo finché il pomolo si innesta nelle scanalature della flangia
- Posizionare la chiave di montaggio in modo che i due naselli dell'attrezzo di montaggio si innestino nel pomolo esterno (se necessario ruotare il pomolo finché i due naselli della chiave si agganciano nel pomolo)
- Richiudere il pomolo ruotandolo di 30° in senso orario
