Cilinders - MobileKey Cilinder (Z4) DoorMonitoring

De eigenschappen van de cilinder kunnen nauwkeurig worden ingesteld, zodat de deur precies doet wat u wilt.

Voorwaarden

• De LSM-software is geopend.
• Er is ten minste één cilinder in het sluitplan aangelegd
• De matrix van het sluitplan verschijnt op uw monitor

Klik twee keer de betreffende cilinder in de weergave van het sluitplan aan

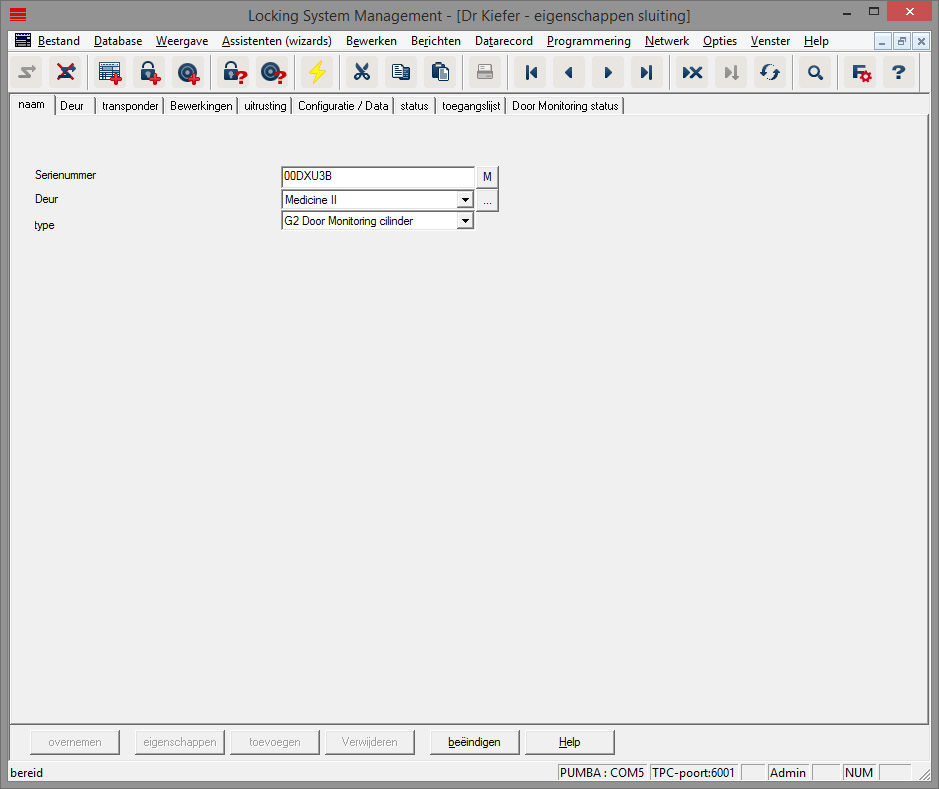

Naam

De eigenschappen van de cilinder gaan open. U ziet de registerkaart 'Naam'

• U ziet de naam van de deur. Als u in het naamveld klikt, kunt u de naam desgewenst wijzigen.
• Met het serienummer kunt u de cilinder onmiskenbaar identificeren. Het nummer is opgeslagen in de elektronica en op de cilinder gegraveerd.
• Het type geeft aan om welk soort sluitelement het gaat.

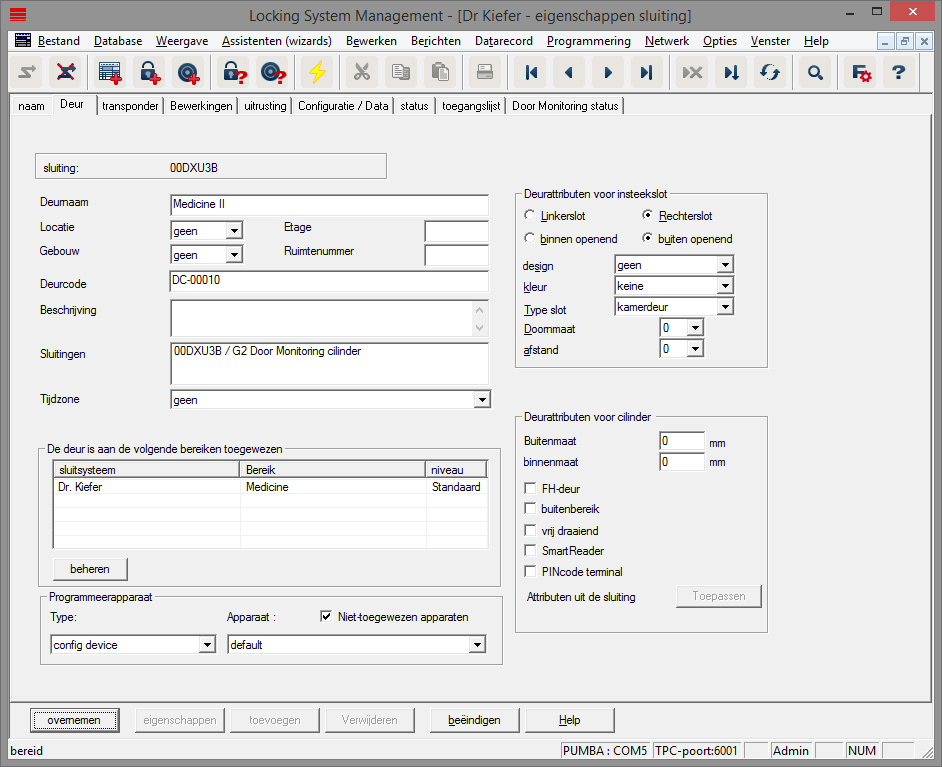

Deur

In het register 'Deur' worden de gegevens van de deur weergegeven

• Sluitelement: het ID-nummer van het sluitelement
• Deuraanduiding: de naam van de deur
• Locatie: wanneer een locatie is aangemaakt, kan deze hier geselecteerd worden
• Gebouw: wanneer een gebouw is aangemaakt, kan dit hier geselecteerd worden
• Etage: de etage waarop de deur zich bevindt
• Ruimtenummer: aanduiding van het ruimtenummer
• Deurcode: de ID van de deur wordt automatisch aangelegd
• Beschrijving: veld voor extra informatie
• Sluitelementen: sluitelementen die aan de deur zijn toegekend
• Tijdzone: lijst met tijdzoneplannen die aan de deur toegekend kunnen worden. Daardoor zijn bepaalde personen alleen binnen bepaalde periodes bevoegd bij een deur
• Bereiken: informatie over het sluitsysteem, het bereik en het niveau
• Programmeerapparaat: op welke manier wordt het sluitelement geprogrammeerd?
• Config Device: stationair programmeerapparaat, bijv. SmartCD
• LockNode: netwerkmodule. Naast de deur ingebouwd
• WaveNet-knooppunt: CentralNode, of RouterNode in combinatie met een interne netwerkmodule (LN.I). Bij de LN.I is de netwerkkaart in de kap van de knop geïntegreerd
• Deurattributen voor steekslot: gedetailleerde informatie over het slot
• Deurattributen voor cilinder: gedetailleerde informatie over de cilinder

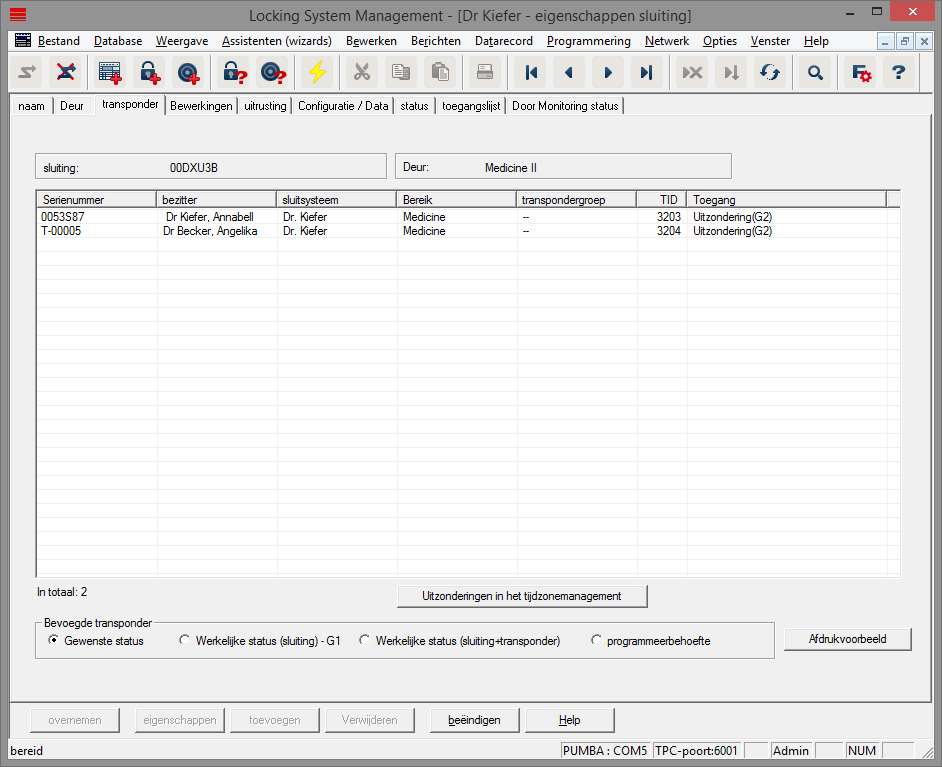

Transponder

In het register 'Transponder' zijn de bevoegde transponders vermeld

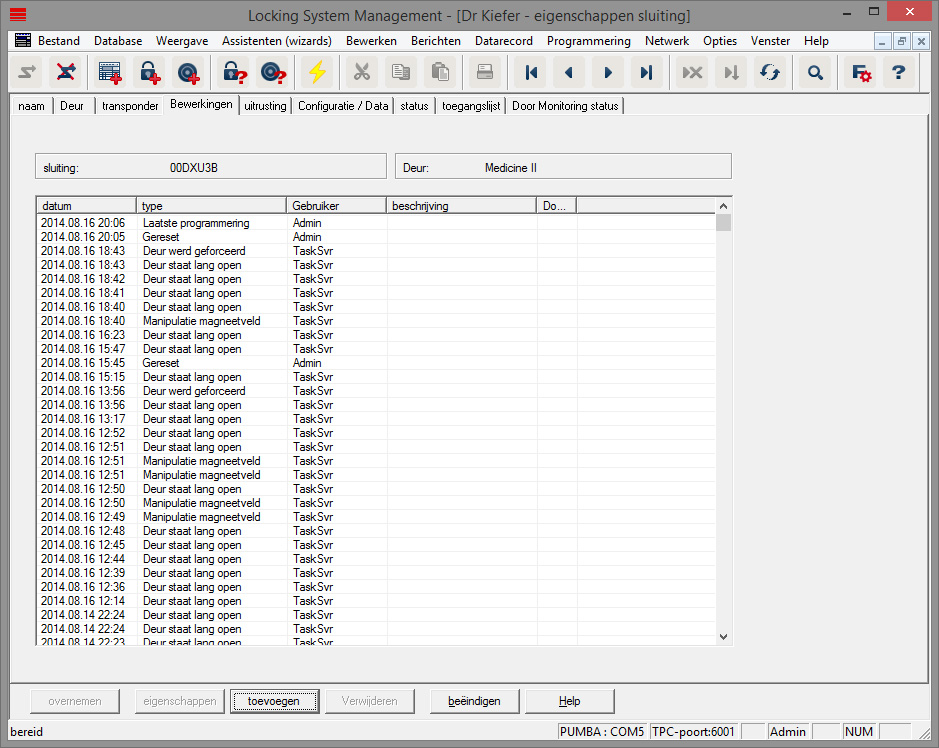

Acties

In het register 'Acties' zijn de uitgevoerde programmeringen vermeld

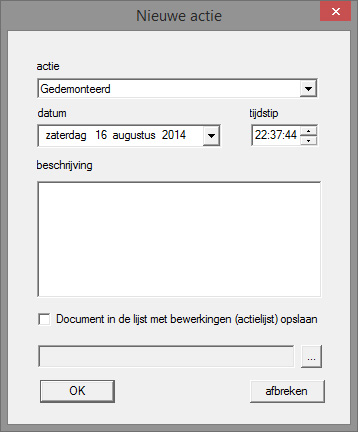

Extra acties kunt u via [Toevoegen] protocolleren. Met behulp van het pulldown-menu selecteert u verschillende acties

• Gedemonteerd
• Vervangen
• Gemonteerd
• Laatste batterijvervanging
• Geplande batterijvervanging

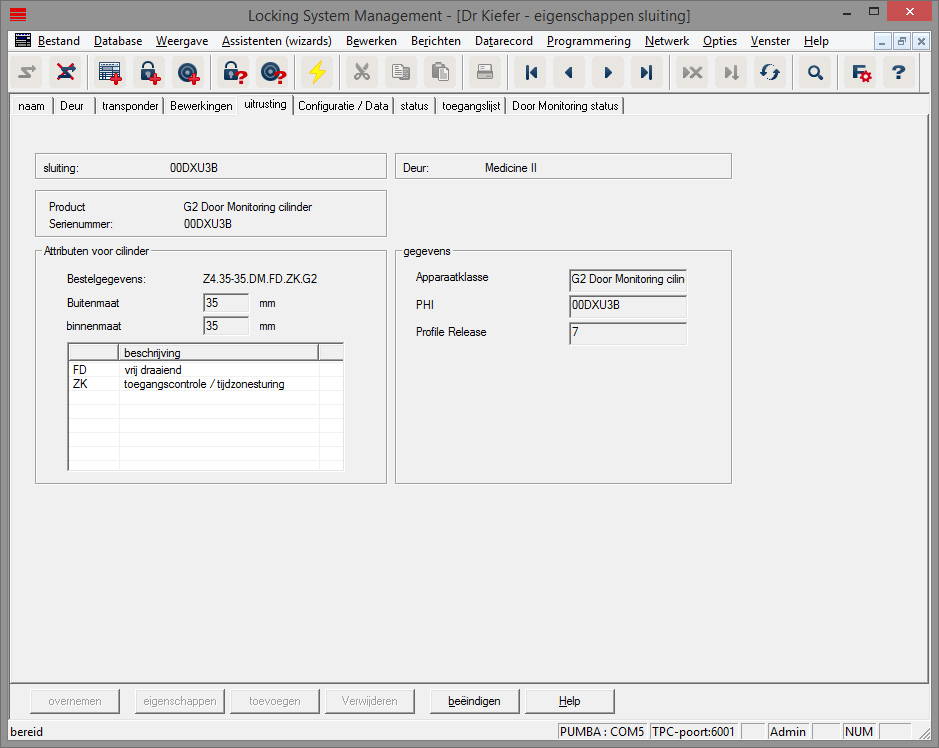

Uitrusting

In het register 'Uitrusting' wordt de gedetailleerde informatie van het sluitelement weergegeven

• Sluitelement: het serienummer van de cilinder. Standaard is het PHI-nummer. Desgewenst kunt u een eigen serienummer invoeren
• Deur: naam van de deur
• Bestelgegevens: artikelnummer van het sluitelement
• Buitenmaat: lengte van de cilinder van de schroefdraad van de bevestigingsschroef tot de pc-buitenkant
• Binnenmaat: lengte van de cilinder van de schroefdraad van de bevestigingsschroef tot de pc-binnenkant
• Afhankelijk van het type sluitelement is meer informatie in de tabel te vinden
• Categorie apparatuur: vermelding van de categorie sluitelement
• PHI: Physical Hardware Identifier. Een uniek identificatienummer van de component
• Profile Release: de versie van het profiel

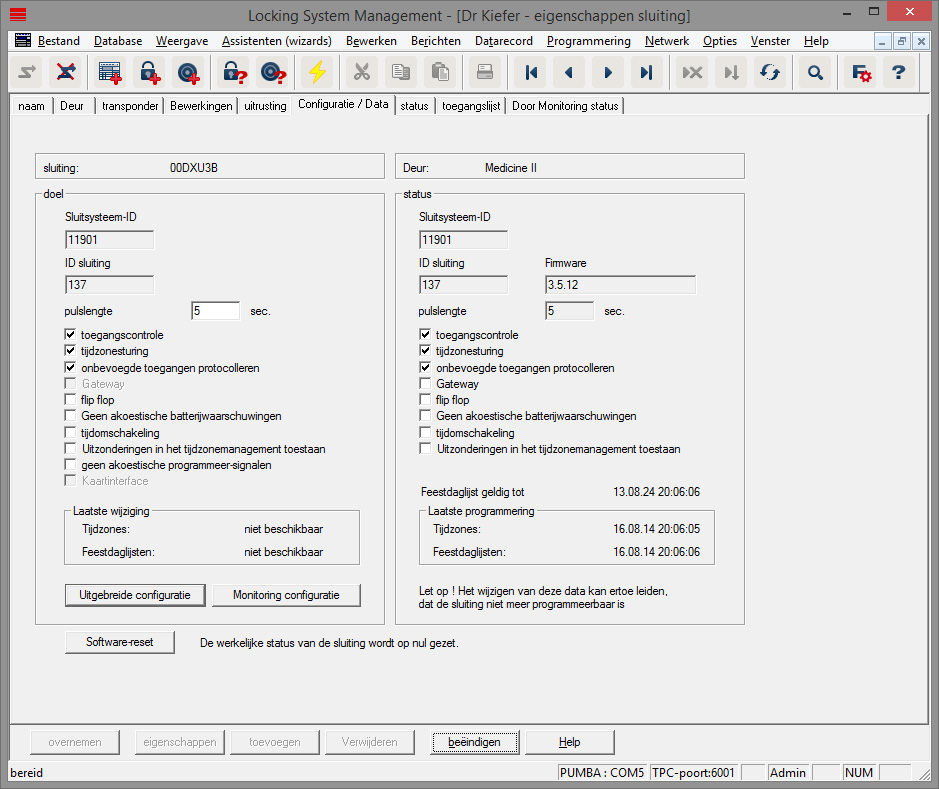

Configuratie/gegevens

In het register 'Configuratie/gegevens' wordt het sluitelement geconfigureerd

• U ziet twee secties: een doel- en een is-bereik. In het doelbereik legt u vast wat de component moet doen. Zodra de wijzigingen geprogrammeerd zijn, zullen beide bereiken identiek zijn
• Pulslengte: hoe lang moet de cilinder vrijschakelen? 1 s - 25 s
• Toegangscontrole: de cilinder registreert wanneer een bepaalde transponder is gebruikt. De optie .ZK is vereist
• Tijdzonesturing: bepaalde personen kunnen de deur slechts op bepaalde tijden openen. De optie .ZK is vereist
• Protocolleren van onbevoegde toegangspogingen: de cilinder registreert wanneer een onbevoegd persoon de deur wilde openen.
• FlipFlop: de cilinder schakelt bij een bevoegd medium continu vrij... tot een ander recht wordt doorgegeven. Wanneer de FF-modus geselecteerd is, moet de grendelbewaking van de Door Monitoring-cilinder gedeactiveerd zijn. De positie van de grendel wordt alleen correct weergegeven als FF uitgeschakeld is
• Geen akoestische batterijsignalen: de cilinder geeft geen geluidssignaal als de batterij vervangen moet worden.
• Tijdomstelling: de cilinder schakelt op een bepaalde tijd automatisch vrij en uit. Wat hij precies moet doen, stelt u in onder 'Uitgebreide configuratie'. Wanneer de tijdomstelling geselecteerd is, moet de grendelbewaking van de Door Monitoring-cilinder gedeactiveerd zijn. De positie van de grendel wordt alleen correct weergegeven zonder tijdomstelling
• Uitzonderingen in het tijdzonebeheer toelaten (vanaf LSM Business): er kunnen uitzonderingen in het tijdzonebeheer worden ingesteld
• Geen akoestische programmeerbewijzen: tijdens het programmeren geeft de cilinder geen geluidssignalen af
• Kaarteninterface: wanneer een kaartlezer bij de cilinder is aangebracht, kan de functie hier geactiveerd worden.
• Uitgebreide configuratie: Hier stelt u in hoe de tijdomstelling moet verlopen. Deze opties zijn actief zodra een tijdzoneplan is aangemaakt
• Automatisch vrijschakelen: op de ingestelde tijd schakelt het sluitelement automatisch vrij.
• Handmatig vrijschakelen: op de ingestelde tijd blijft het sluitelement uitgeschakeld. Na activering door een transponder schakelt het sluitelement continu vrij
• Automatisch uitschakelen: op de ingestelde tijd schakelt het sluitelement automatisch uit.
• Handmatig uitschakelen: op de ingestelde tijd blijft het sluitelement vrijgeschakeld. Na een bevoegd medium schakelt het sluitelement continu uit
• Transponder altijd actief: als het sluitelement vrijgeschakeld is, kunnen bevoegde identificatiemedia hem nog steeds sluiten
• Transponder alleen actief in uitgeschakelde toestand: als het sluitelement vrijgeschakeld is, kunnen bevoegde identificatiemedia hem niet sluiten
• Software Reset: in de software wordt de is-toestand gereset om bijv. een onvolledig geprogrammeerde component opnieuw te programmeren

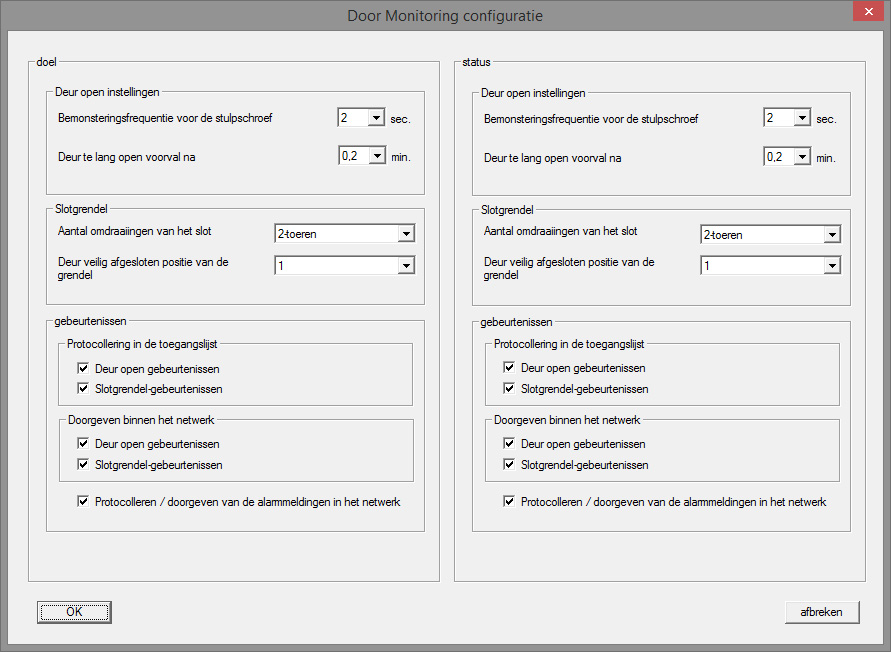

Monitoring configuratie

OPMERKING

De monitoring configuratie heeft rechtstreeks invloed op het stroomverbruik van de cilinder.

Hoe korter de bemonsteringsfrequentie voor de bevestigingsschroef is ingesteld, des te groter is het stroomverbruik.

OPMERKING

Wijzigingen van de Door Monitoring configuratie treden pas in werking nadat de cilinder geprogrammeerd is

• Bemonsteringsfrequentie voor de bevestigingsschroef: De sensor in de bevestigingsschroef tast met een instelbare interval het magneetveld af. Hoe korter de interval van de bemonsteringsfrequentie is ingesteld, des te sterker is de bewaking en des te groter het stroomverbruik van de cilinder. Een goede afstemming van de deurbewaking en het stroomverbruik ligt bij 2 tot 3 seconden. Wanneer het openen van de deur niet hoeft te worden geregistreerd, kan de functie uitgeschakeld worden. Instelling: uit
• "Deur te lang open" event na: na de ingestelde tijd wordt een melding aan de LSM doorgegeven.
• Aantal omdraaiingen van het slot: afhankelijk van het slot is de grendel na één of meerdere omdraaiingen compleet uitgeschoven en de deur veilig afgesloten. In deze menupunten is het aantal omdraaiingen instelbaar.

• OPMERKING



  Bij de .AP2 antipaniekcilinder wordt de positie van de grendel niet bewaakt.

  Stel bij de .AP2 cilinder het aantal omdraaiingen op 'uit'

  Stel bij de .AP2 cilinder als positie deur veilig afgesloten op 'uit'
• Protocollering van de toegangslijst: hier stelt u in of de 'deur open' en de slotgrendel-gebeurtenissen in de toegangslijst moeten worden opgeslagen
• Doorgeven binnen het netwerk: hier stelt u in of de 'deur open' en de slotgrendel-gebeurtenissen via het WaveNet-netwerk moeten worden doorgegeven aan de LSM
• Protocolleren / doorgeven van de alarmmeldingen in het netwerk: hier stelt u in of de alarmmeldingen via het WaveNet-netwerk moeten worden doorgegeven aan de LSM. Het doorgeven moet ook voor de LN.I via 'Netwerk' » 'Wavenet beheren' worden ingesteld. De doorgegeven alarmmeldingen zijn:
• Deur te lang open
• Manipulatiepoging
• Deur wordt geopend hoewel deze als afgesloten of veilig afgesloten te boek staat

OPMERKING

Wanneer de gebeurtenissen niet in de toegangslijst geprotocolleerd worden, is achteraf niet meer vast te stellen wie door een bepaalde deur is gegaan.

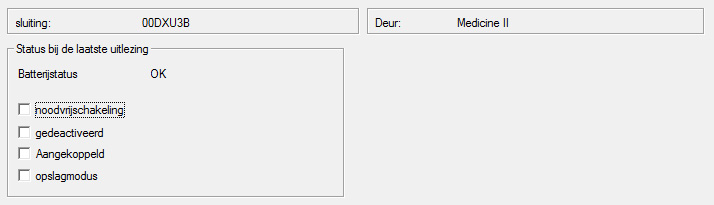

Status

In het register 'Status' wordt de laatst uitgelezen status van het sluitelement weergegeven

• Batterijstatus: laat zien of de batterijen aan vervanging toe zijn.
• Noodvrijschakeling: de cilinder is door een noodopening via de software vrijgeschakeld
• Gedeactiveerd: de cilinder is gedeactiveerd. De cilinder schakelt zelfs niet vrij met een bevoegde transponder.
• Vrijgeschakeld: de cilinder is vrijgeschakeld.
• Opslagmodus: de batterijen zijn zelfs na de 2e waarschuwing niet vervangen en de cilinder bevindt zich in de opslagmodus. Met een G2-batterijvervangingstransponder wordt de modus 30 seconden lang opgeheven. In deze tijd kan de cilinder worden bediend met een bevoegde transponder.

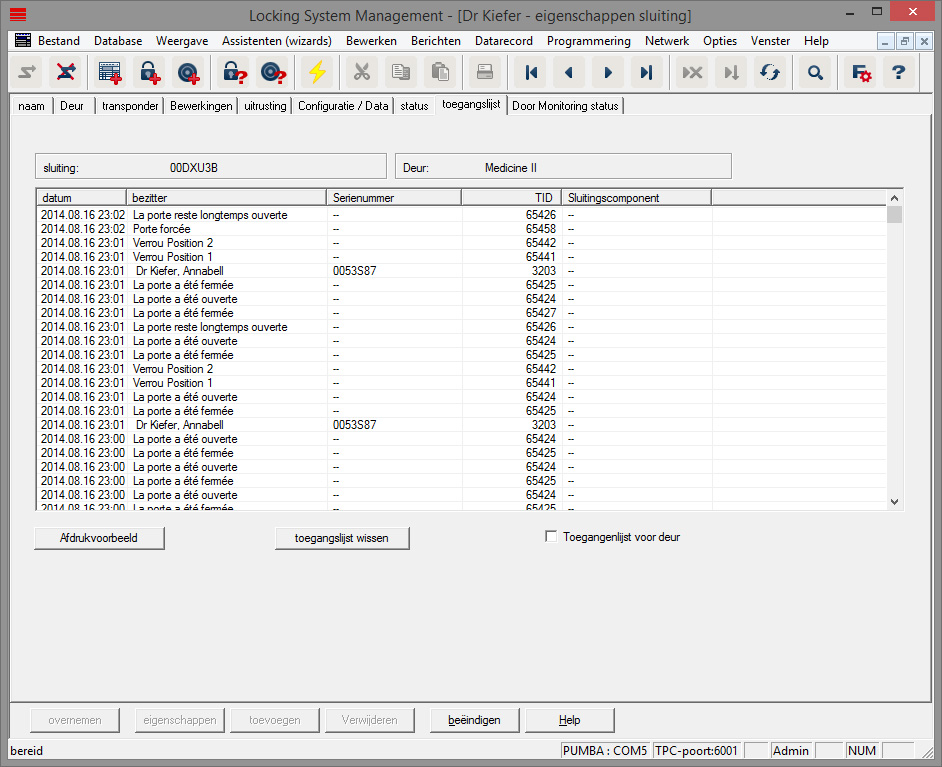

Toegangslijst

Sluitelementen met de optie .ZK registreren de rechten met datum, tijd, naam, serienummer en transponder-ID

Toegangslijst voor deur: wanneer meerdere sluitelementen in de deur zijn aangebracht, kunnen de passages van alle sluitelementen worden weergegeven

Om de toegangslijst te exporteren, klikt u op [Printweergave]. Vanuit de printweergave kan de lijst geprint of geëxporteerd worden. Mogelijk formaten zijn:
PDF, TXT, RPT, REC, CSV, TTX, HTML 3.2 /4.0, XLS, RTF, ODBC en XML

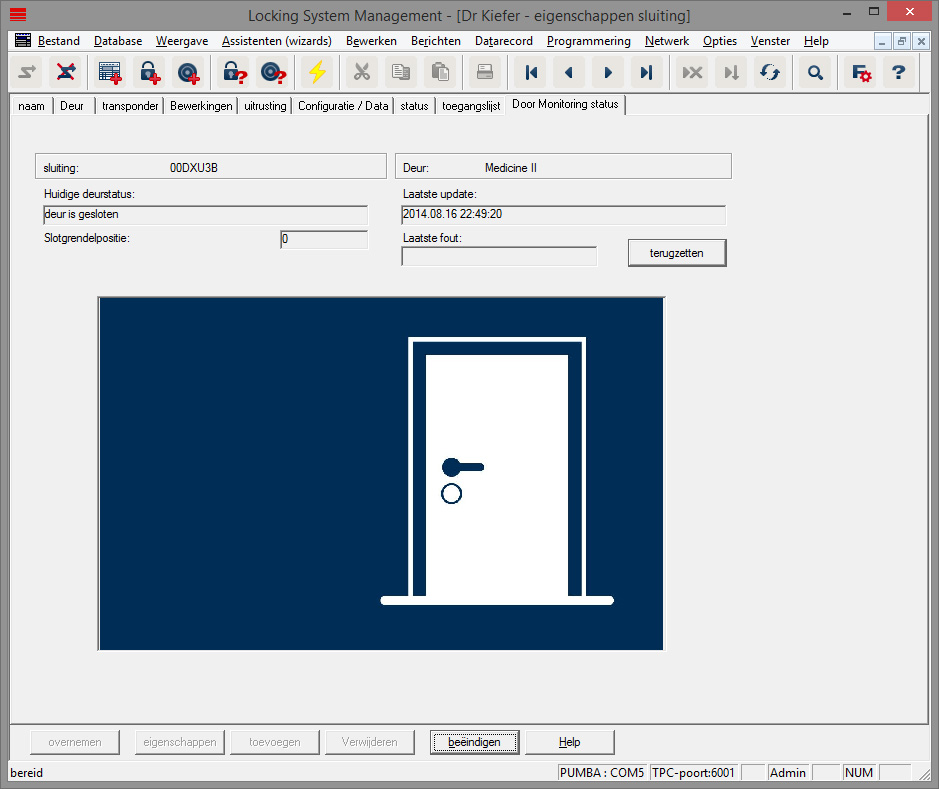

Door Monitoring status

In het register 'Door Monitoring status' wordt de laatst uitgelezen status van het sluitelement weergegeven Voor de status beschikt u over twee mogelijkheden
- De status wordt automatisch via een LN.I uitgelezen zodra zich een wijziging voordoet

of

- Handmatig uitlezen via 'Programmering' » Sluitelement uitlezen

• Huidige deurstatus:
• Deur te lang open
• Deur open
• Deur gesloten
• Deur afgesloten
• Deur veilig afgesloten
• Slotgrendelpositie: positie van de grendel 0-4, afhankelijk van het aantal omdraaiingen van het slot
• Laatste fout:
• ongedefinieerde status van de deur
• Deur te lang open
• Bevestigingsschroef gemanipuleerd (is verwijderd)
• Magneetveld gemanipuleerd (magneetveld bij de bevestigingsschroef is te groot)
• Deur met geweld geopend (ondanks vergrendeling wordt de deur geopend)
• Resetten: foutmeldingen moeten handmatig gereset worden
