Réseau - MobileKey Cylindre de fermeture (Z4) DoorMonitoring

Le cylindre DoorMonitoring permet d'envoyer l'état de la porte au LSM en seulement quelques secondes. Les informations sont transmises via le réseau WaveNet SimonsVoss

Vous trouverez des informations détaillées concernant l'installation WaveNet dans le manuel WaveNet disponible sur la page d'accueil de SimonsVoss

Installation le matériel

L'installation la plus facile s'effectue avec un nœud central et LN.I

  • WNM.CN.UR.IO : Nœud central avec connexion USB à l'ordinateur et interface radio pour les fermetures
  • WNM.LN.I : Capuchon de réseau pour un cylindre TN4 pour la mise en réseau directe
  1. Une base de données a été créée
  2. Un plan de fermeture a été créé
  3. Un cylindre DoorMonitoring a été créé et programmé
  4. Un transpondeur est créé et programmé avec une autorisation pour le cylindre DM
  5. Le nœud central est relié à l'ordinateur via un câble USB
  6. Les pilotes du nœud central sont installés
  7. Le WaveNet Manager est installé
  8. Le LSM est ouvert
  2. Démarrer le WaveNet Manager (Réseau > WaveNet Manager)

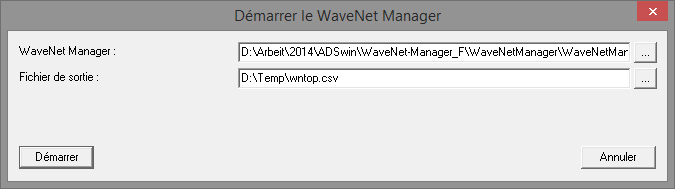

  3. Définissez le chemin pour le WaveNetManager.exe et le fichier de sortie
  4. Cliquez sur [Démarrer]

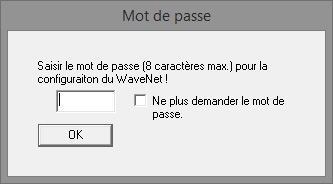

  6. Attribuez un mot de passe pour les composants WaveNet. Continuez avec [OK]
  7. Le WaveNet Manager va démarrer

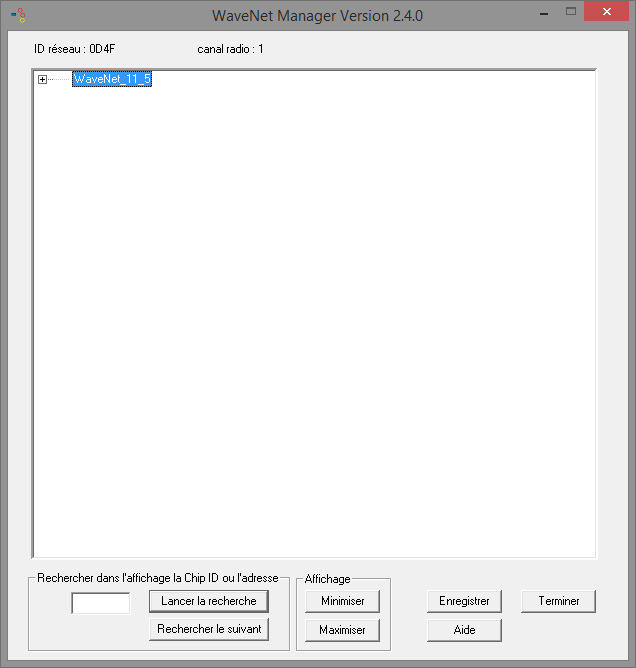

  9. Démarrez l'administration en double-cliquant sur « WaveNet_11_5 » ou « WaveNet_8_8 »
  10. L'administration s'ouvre

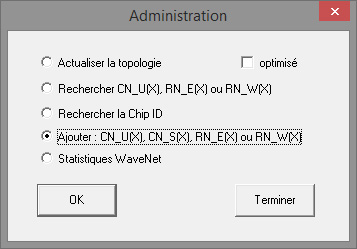

  12. Choisissez « Ajouter CN_U(X), CN_S(X), RN_E(X) ou RN_W(X) » Continuez avec [OK]
  13. Modifiez la fréquence radio si nécessaire. Continuez avec [Oui]
  14. Le nœud central fait partie de la topologie
  16. Double-cliquez sur l'entrée pour le nœud central
  17. L'administration du nœud central s'ouvre

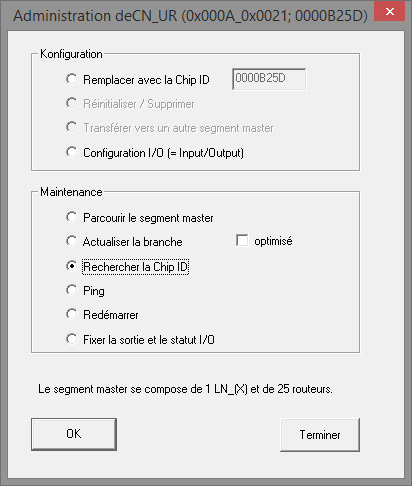

  19. Marquez « Chercher par ID de puce » Continuez avec [OK]
  20. Entrez l'ID de la puce du capuchon de réseau. L'ID de la puce se trouver sur le carton du capuchon de réseau et sur le côté intérieur du capuchon. Continuez avec [Démarrer]
  21. Le LN.I a été attribué au nœud central
  22. [Enregistrer] et [Terminer]

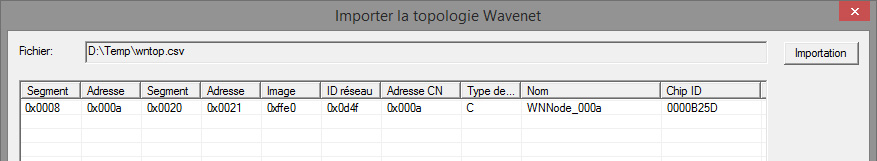

  23. Le masque permettant d'importer la topologie s'ouvre
  25. Continuez avec [OK]
  26. Double-cliquez sur le cylindre dans le plan de fermeture. Les propriétés du cylindre s'ouvrent
  27. Ouvrez le registre « Porte »
  29. Changez le type de Config Device dans « Appareil de programmation » sur nœuds WaveNet, afin que les tâches de programmation soient effectuées via le réseau.
  30. Continuez avec [Accepter] et [Terminer]
  1. Le réseau est mis en place
  2. Les tâches de programmation sont à présent effectuées via les nœuds WaveNet

Ordres collectifs

Programmez simultanément plusieurs fermetures via « ordres collectifs »

  1. Cliquez sur « Réseau » et sélectionnez « ordres collectifs » « nœuds WaveNet »
  2. Sélectionnez les composantes devant être programmées
  3. Cliquez sur [Configuration automatique]
  1. Les tâches de programmation sont réparties via le réseau

Transmettre la modification d'état

La transmission des changements d'état doit être activée pour toutes les fermetures

  1. Dans le Menu, cliquez sur « Réseau » et choisissez « Administrer WaveNet »

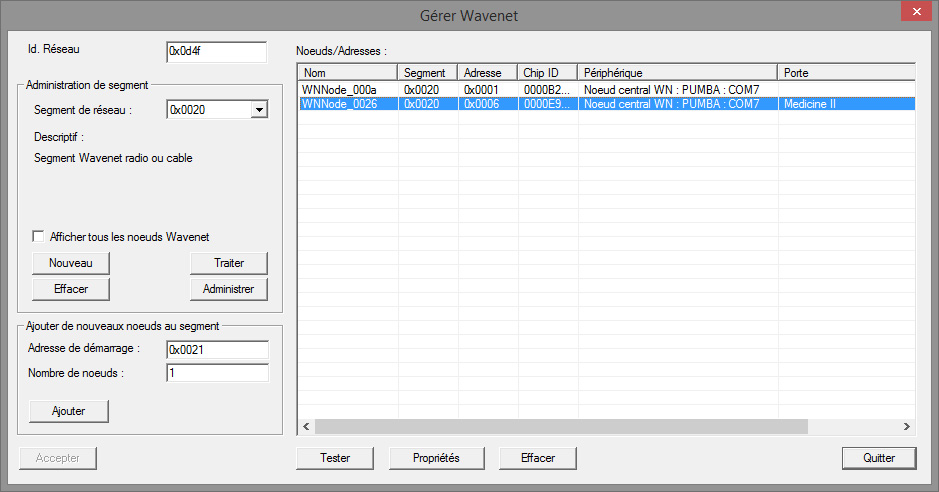

  3. Dans l'administration des segments, choisissez le segment de réseau avec la fermeture
  4. Marquez la fermeture et ouvrez les [Propriétés]

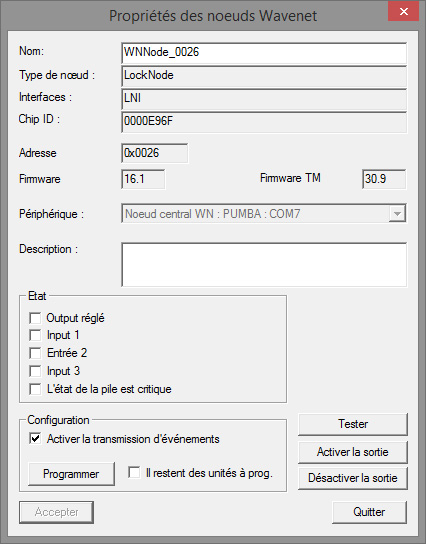

  6. Marquez dans « Configuration » « Activer la transmission des évènements »
  7. Cliquez sur « Programmer »
  1. La transmission est mise en place

Réinitialiser / remplacer nœud de réseau

Si le cylindre DM ne transmet pas automatiquement, après la configuration et la mise en service, les changements d'état de la porte, le nœud de réseau est peut être configuré de manière incorrecte. Dans ce cas, réinitialisez le nœud de réseau La même procédure permet également de remplacer un nœud de réseau.

  1. Le plan de fermeture est ouvert
  2. La colonne « Réseau » est bien visible dans le plan de fermeture
  1. Déterminez l'adresse WaveNet du nœud de réseau. Déplacez la souris sur le « W » de la fermeture et notez l'adresse
  2. Ouvrez le WaveNet Manager via « Réseau » -> « WaveNet Manager »
  3. Cliquez avec le bouton droit de la souris sur la fermeture
  4. Si le nœud de réseau doit être remis à zéro, sélectionnez « Remplacer avec ID de la puce ID » et gardez l'ID enregistré
  5. Si le nœud de réseau doit être remplacé, saisissez le nouvel ID de la puce
  6. Activer la transmission des évènements via « Réseau » -> « Administrer WaveNet »
  7. Sélectionnez le segment avec le LN.I et ouvrez [Propriétés]
  9. Sélectionnez « Activer la transmission d'évènements »
  10. Cliquez sur [Accepter]
  11. Cliquez sur [Programmer]
