Montageanvisning.
Monteringen af DM-Cylinderen sker på samme måde som montering af en anden digital cylinder fra SimonsVoss
Batterierne er allerede isat ved levering. Cylinderen er straks klar til brug
Ved montering af den digitale låsecylinder skal man sikre sig, at der ikke er kilder til lavfrekvente radioforstyrrelser i nærheden. Typiske kilder er:
- Omskiftet strømforsyning
- Kraftige elledninger
- Generatorer
- Frekvensomskifter
Låsecylindere skal monteres i minimumsafstand 0,5 m fra hinanden, Smart Relais og omstillingsanlæg i en afstand på 1,5m.
PZ-huset på låsecylinderen må på det udvendige område være maks. 3 mm fra døren, respektive fra langskiltet. Ellers skal der anvendes en cylinder-roset eller -beslag.
Slå aldrig på knoppen ved monteringen.
BEMÆRK
Door Monitoring Cylinderen må ikke monteres med almindelige monteringsskruer
Almindelige monteringsskruer kan ødelægge cylinderen
- DM-Cylinderen skal monteres med en manchetskrue, som er udformet specielt til cylinderen
- Monteringsskruen er ikke inkluderet i forsendelsen og skal bestilles separat
Monteringsskruen leveres standard til et boltmål fra 25mm i 5mm-spring. Ved bestilling skal låsens boltmål angives. Hvis der anvendes en fort kort monteringsskrue, kan skruen ikke gribe fat; med for lang en skrue kan skruen ikke skrues helt ind i dørpladen

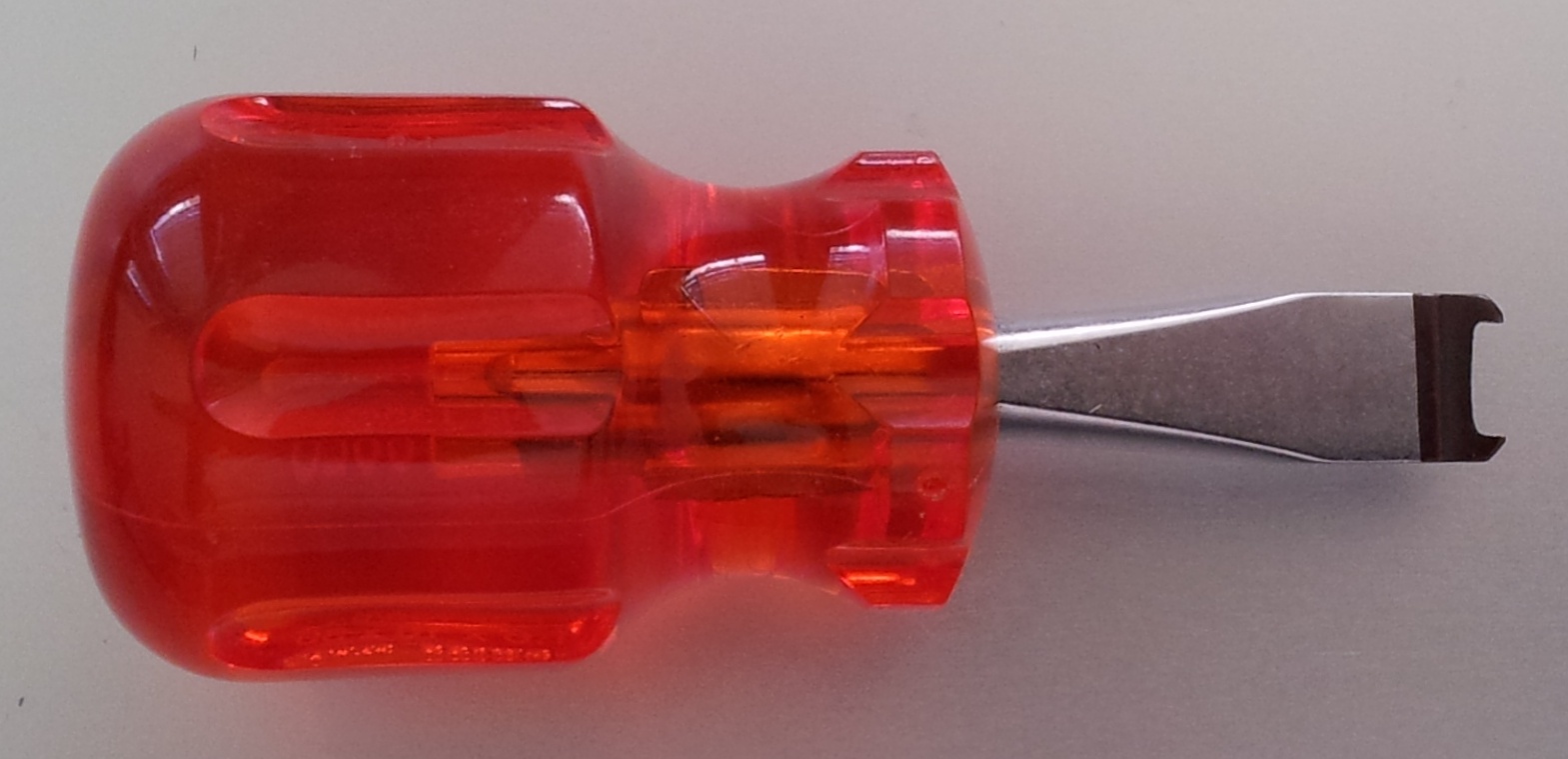

I monteringsskruens hoved findes en sensor. Skruen skal skrues ind med en specialskruetrækker hhv. adapter. Hvis der anvendes en almindelig flad skruetrækker, kan dette ødelægge skruen og dermed sensoren
Normen for låse forudsætter, at huldiameteren for monteringsskruen er min. 5,4mm. Mange låse leveres med et mindre borehul. Hvis det er tilfældet, kan hullet udbores med et 5,5mm stålbor.
Montage
Ved digitale låsecylindere er der en knop med elektronik og en knop uden elektronik. Ved montage skal elektronikknoppen fjernes. Ved næsten alle cylindervarianter er elektronikknoppen indvendigt. De eneste undtagelser er:
- Comfort Cylinder: .CO
- Swiss Round: .SR
Cylinderens inderside kendetegnes ved et graveret "IN" på cylinderkorpus.
Ved leveringen er knoppen uden elektronik blot sat på og kan ganske enkelt trækkes af.
- Yderknop (uden elektronik)
- Låseskive med åbning
- Montage- og batterinøgle
- Montagenøgle (ikke til batteriskifte)
- Sidemarkering
- Griberillering
- Inderknop (med elektronik)
- Træk knoppen uden elektronik af
- Skub cylinderen gennem låsen
- Cylinderen fastgøres med den passende monteringsskrue Spænd ikke skruen for stramt. Brug kun den passende skruetrækker
BEMÆRK
En for stramt spændt monteringsskrue kan medføre fejlfunktion (f.eks. blokade) af låsecylinderen i låsen.
Monteringsskruen skrues i med hånden (maks. 3,5 Nm)
Brug aldrig akkuboremaskine
BEMÆRK
En almindelig skruetrækker kan ødelægge sensoren i monteringsskruen
Skrue kun monteringsskruen i med den passende skruetrækker
- Knoppen sættes igen på og drejes så langt med uret, at knoppen griber fast i fordybningerne i flangen.
- Montagenøglen anbringes således, at begge tapper i montageværktøjet griber fast i yderknoppen, (om nødvendigt drejes knoppen indtil begge tapper i nøglen falder i hak på knoppen).
- Knoppen låses igen ved at dreje den 30º i urets retning
