Controller - SmartRelais AX Classic

  1. Bevestigingsmateriaal beschikbaar (vier geschikte schroeven (Ø 4 mm, bijv. plat- of rondkopschroeven en evt. geschikte pluggen).
  2. SmartRelais AX Classic van de stroomvoorziening losgekoppeld.

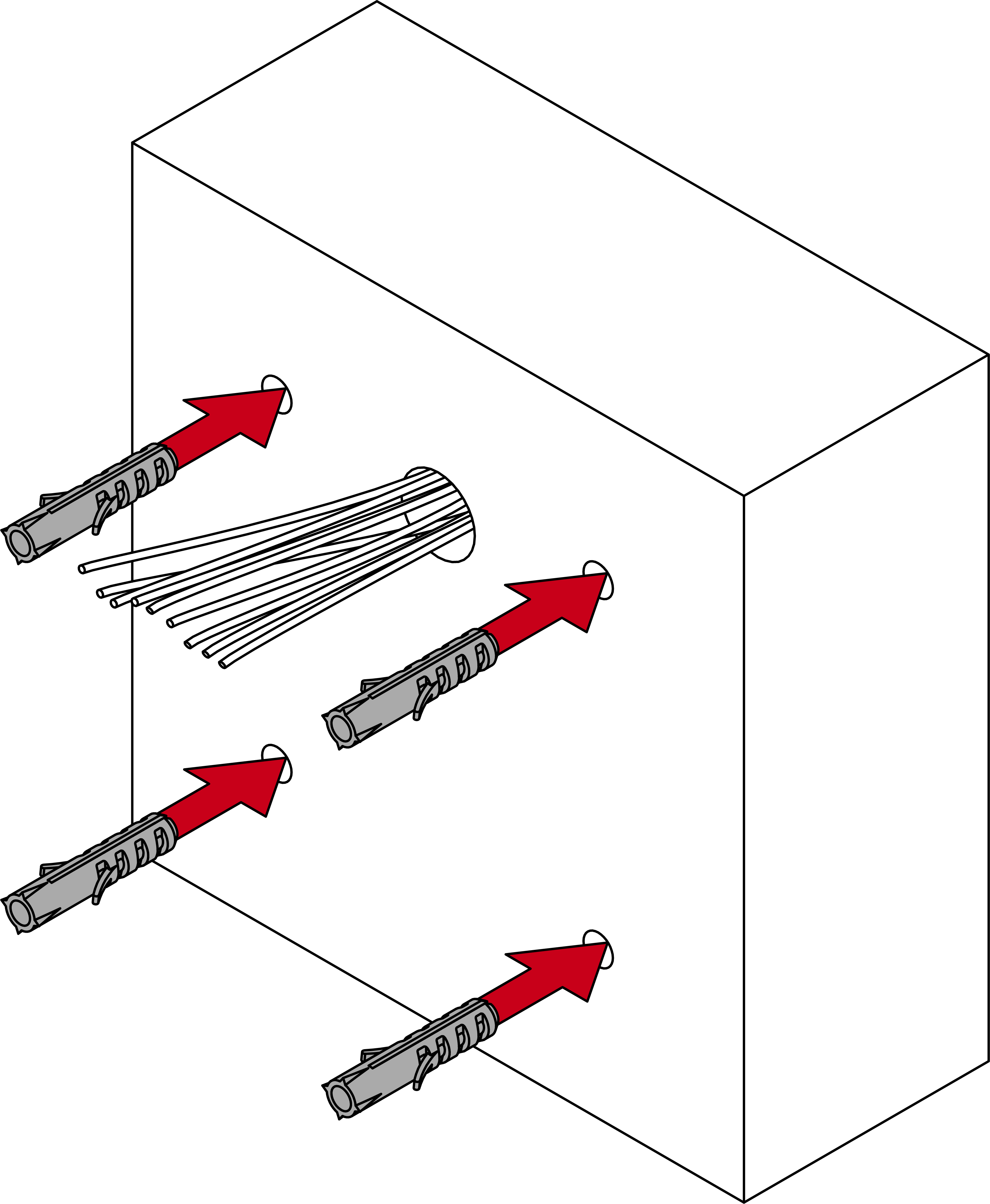

  1. Bereid indien nodig de aanbrenging voor (boren en pluggen).
  3. Schroef de dekselschroeven van de SREL AX Classic-controller los (PH2).
  5. Plaats de meegeleverde back-upbatterij (pluspool wijst van de printplaat af).

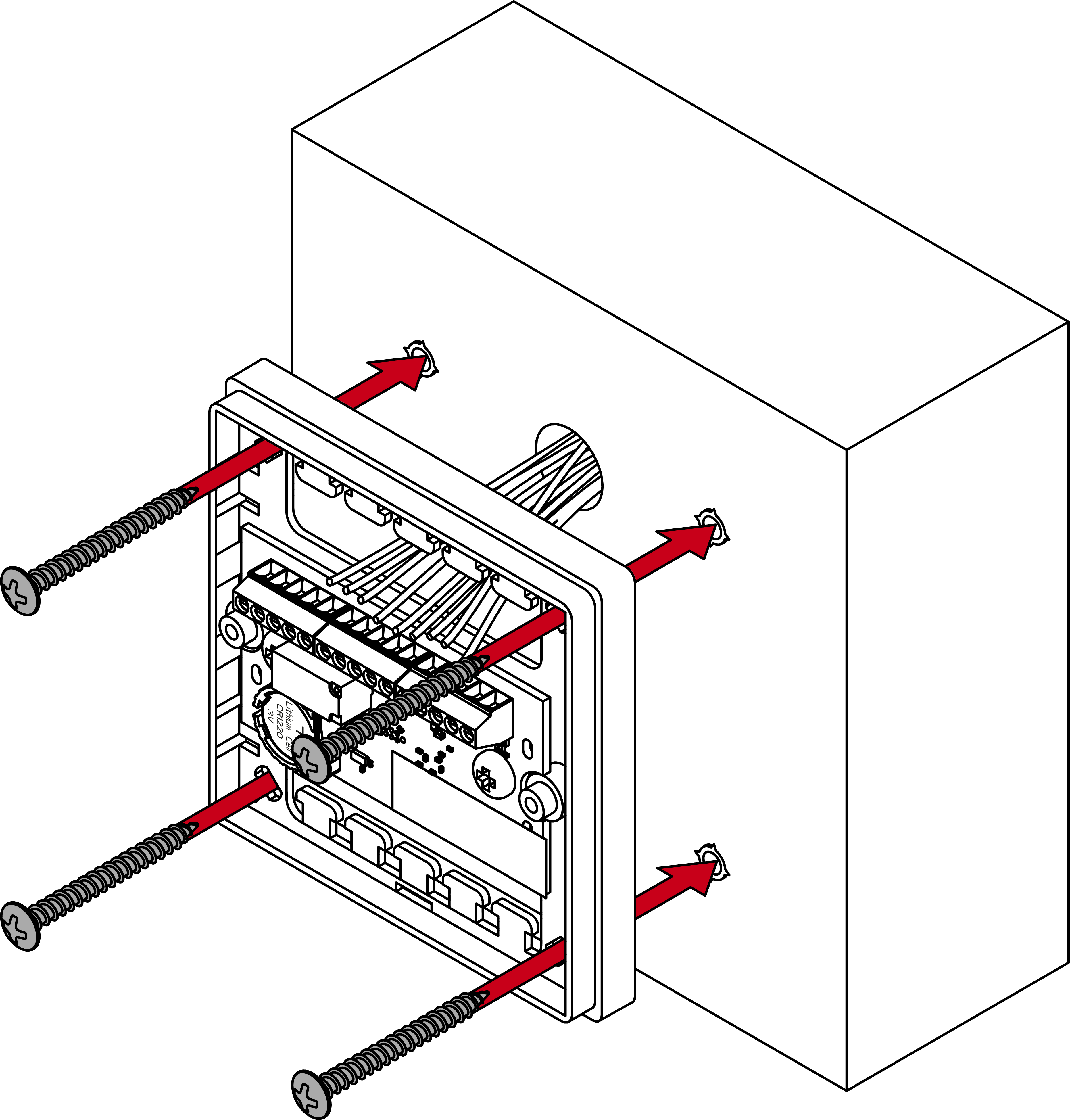

  7. Schroef de bodemplaat vast.

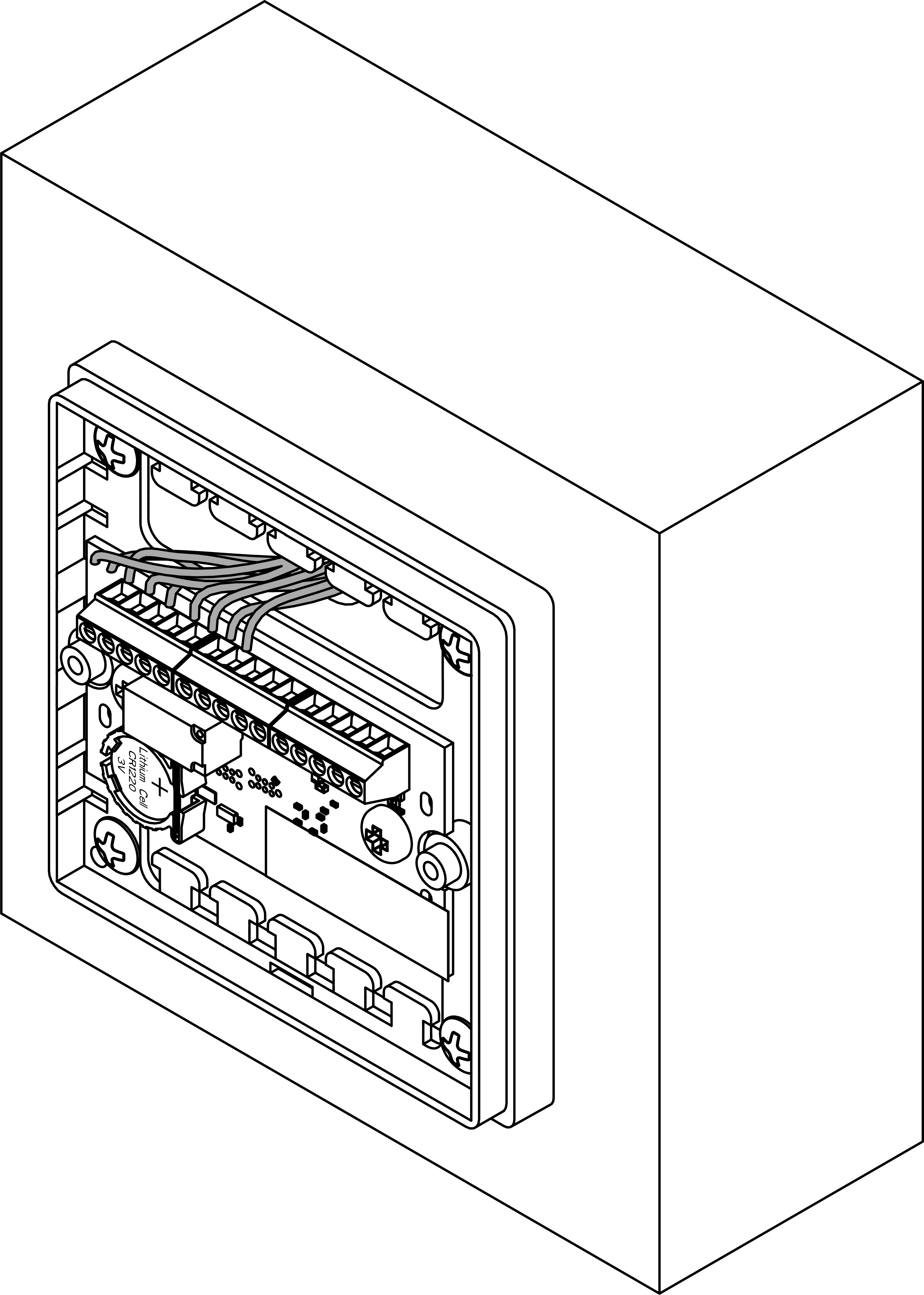

  9. Sluit de kabels aan op de schroefklemmen.

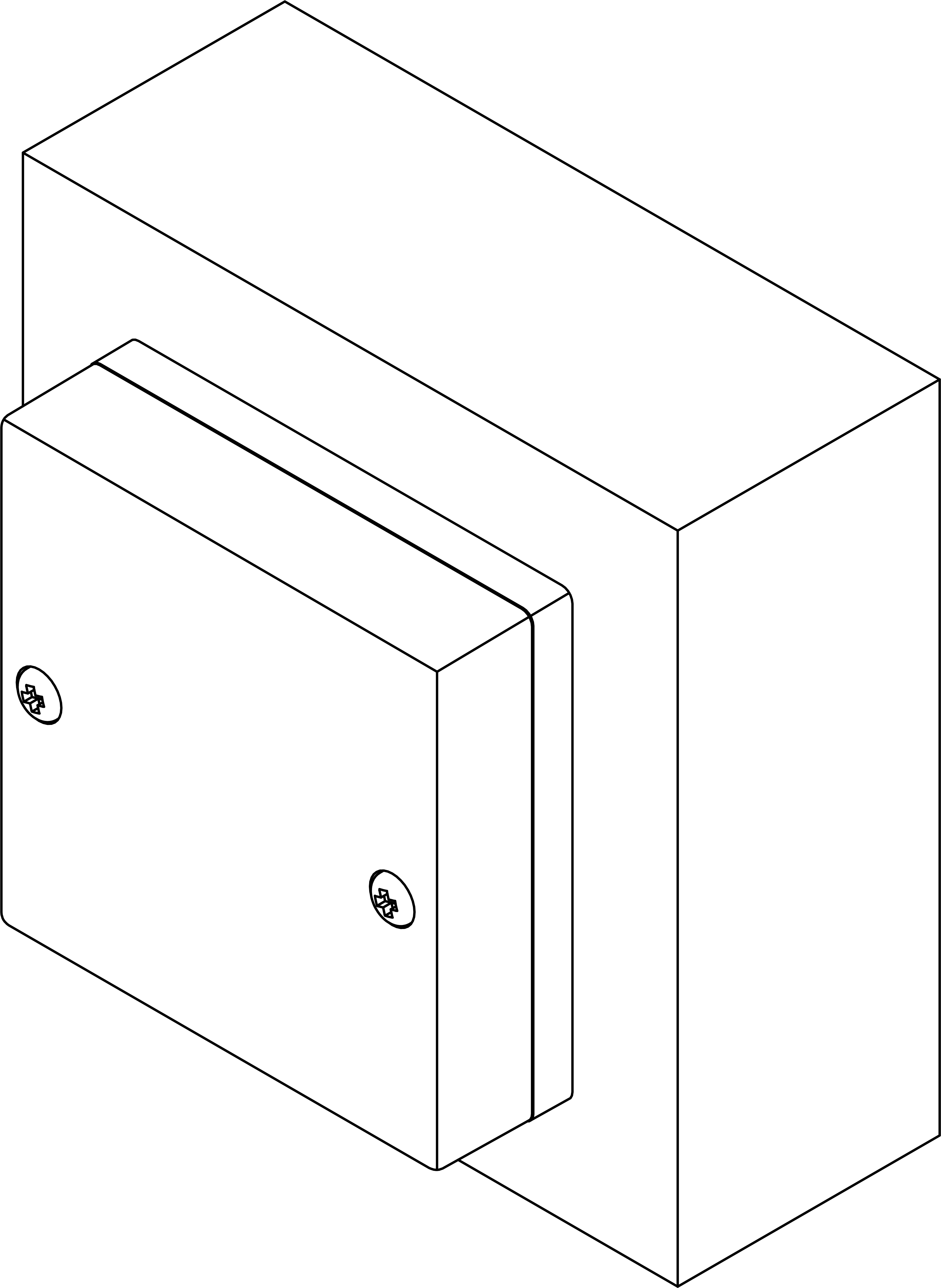

  11. Schroef het deksel weer vast.
  1. Montage voltooid.
