LockNode - SmartRelais AX Classic

  1. SmartRelais AX Classic van de stroomvoorziening losgekoppeld.
  1. Verwijder het deksel van de lezer van de SmartRelais AX Classic.

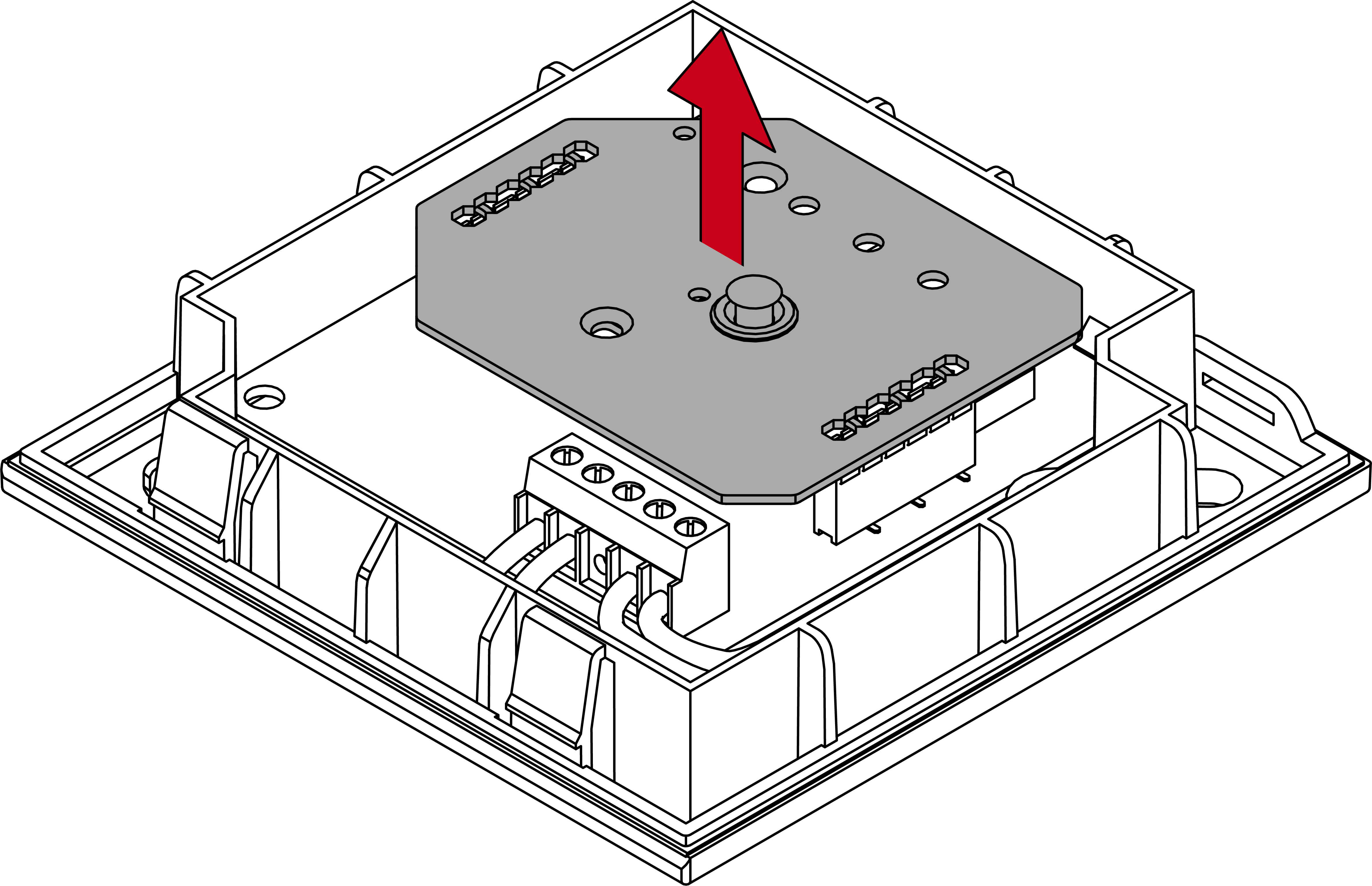

  2. Trek de kaartlezer uit de lezer.

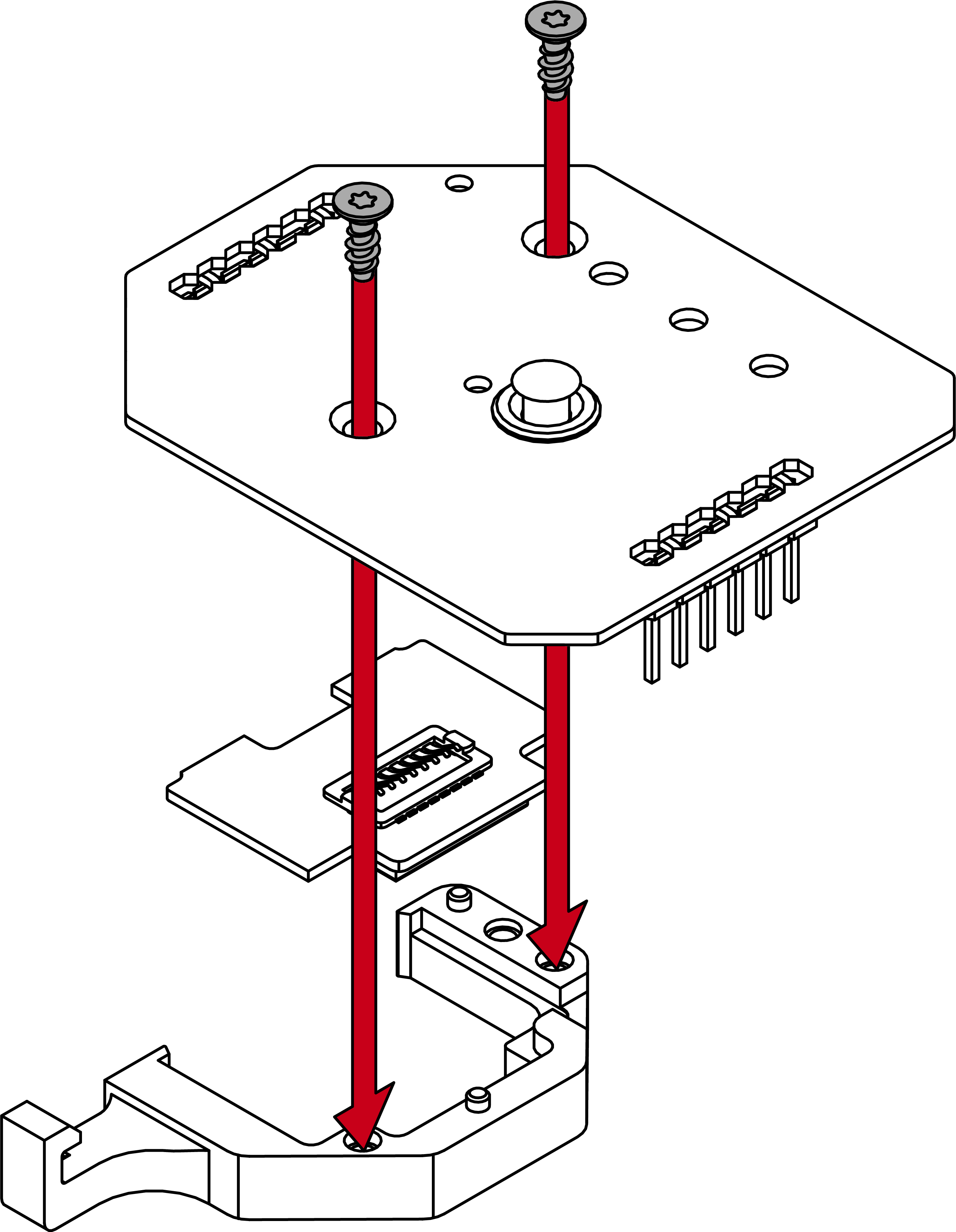

  4. Schroef de LNI vast met de meegeleverde houder aan de onderkant van de kaartlezer.

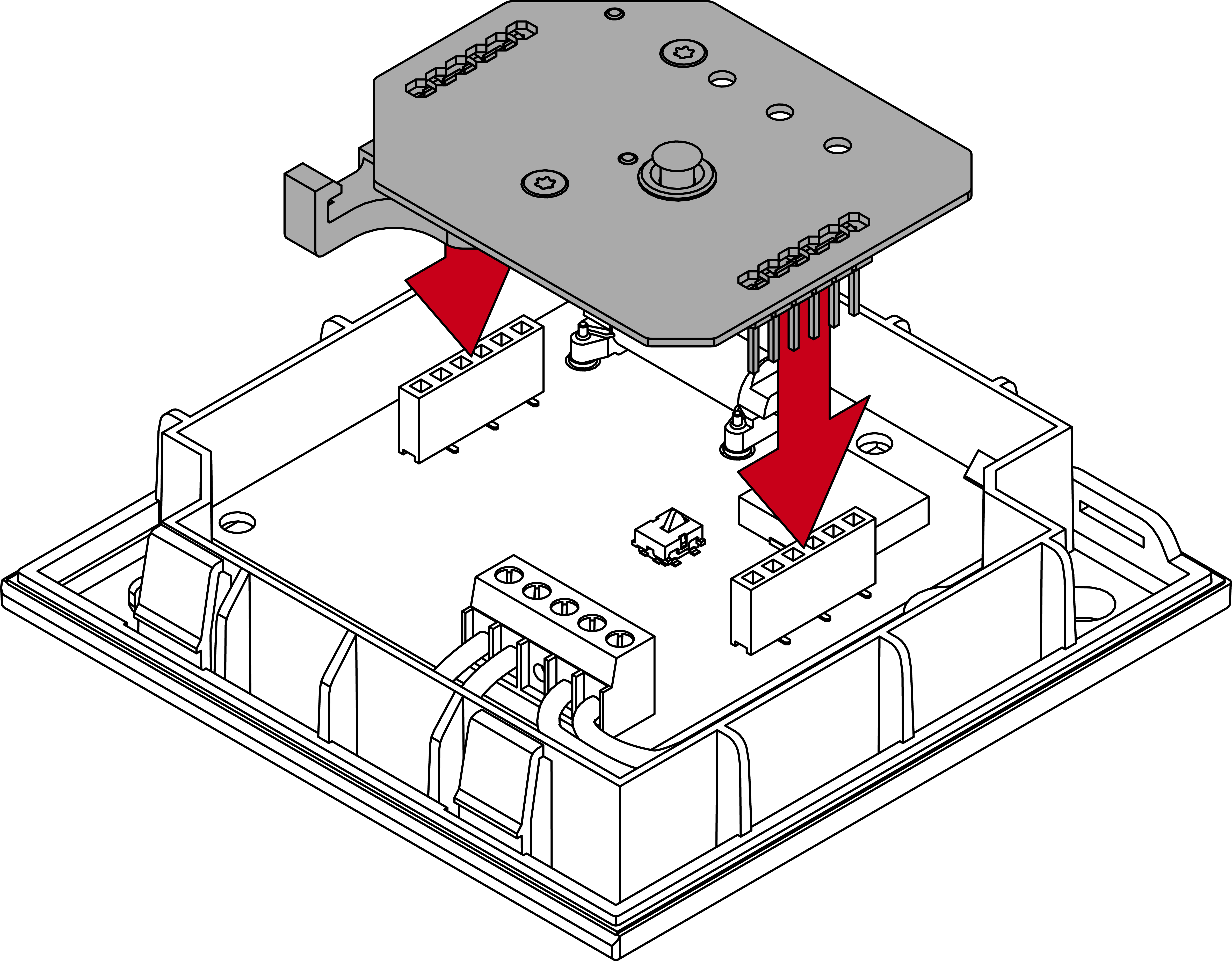

  6. Plaats de kaartlezer met de gemonteerde LockNode weer in de lezer.

  8. LET OP

    Storing door ompoling van de kaartlezer

    De kaartlezer kan fysiek ook gedraaid worden gemonteerd, maar werkt dan elektrisch niet.

    1. Steek de kaartlezer zo in dat de LockNode naar de spoel wijst.
  9. Plaats het deksel weer terug op de lezer.
  10. Sluit het SmartRelais weer aan op de stroomvoorziening.
