Controller - SmartRelais AX Classic

  1. Befestigungsmaterial vorhanden (vier geeignete Schrauben (Ø 4 mm, z.B. Flach- oder Rundkopfschrauben und ggfs. geeignete Dübel).
  2. SmartRelais AX Classic von der Stromversorgung getrennt.
  1. Bereiten Sie ggfs. die Befestigung vor (Bohren und Dübeln).
  3. Schrauben Sie die Deckelschrauben des SREL AX Classic Controllers heraus (PH2).
  5. Setzen Sie die mitgelieferte Backup-Batterie ein (Pluspol zeigt von der Platine weg).

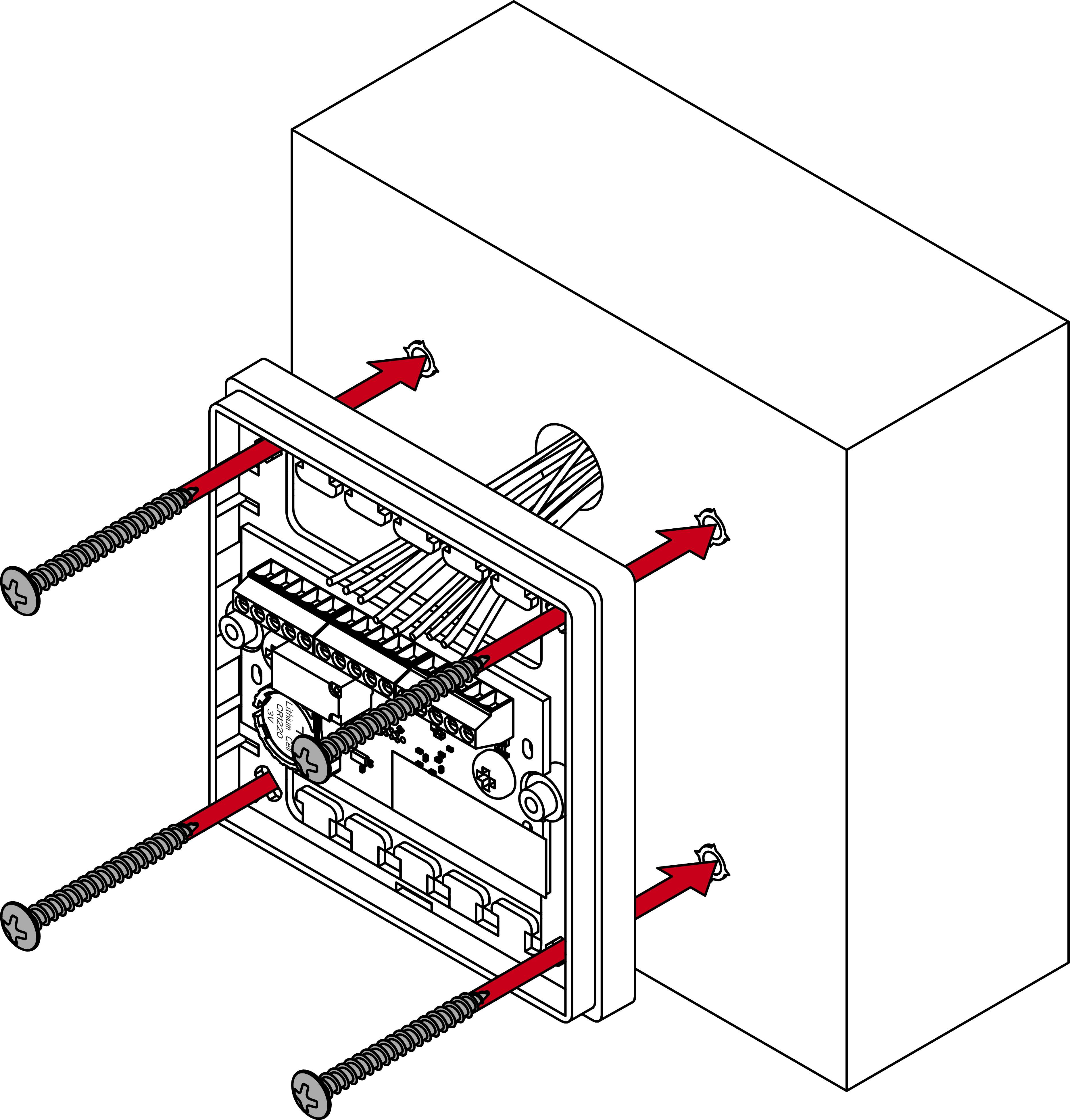

  7. Schrauben Sie die Bodenplatte fest.
  9. Schließen Sie die Kabel an den Schraubklemmen an.
  11. Schrauben Sie den Deckel wieder fest.
  1. Montage abgeschlossen.
