LockNode - SmartRelais AX Classic

  1. SmartRelais AX Classic von der Stromversorgung getrennt.
  1. Entfernen Sie den Deckel des Lesers des SmartRelais AX Classic.
  2. Ziehen Sie den Kartenleser aus dem Leser heraus.
  4. Schrauben Sie den LNI mithilfe der mitgelieferten Halterung auf der Unterseite des Kartenlesers fest.

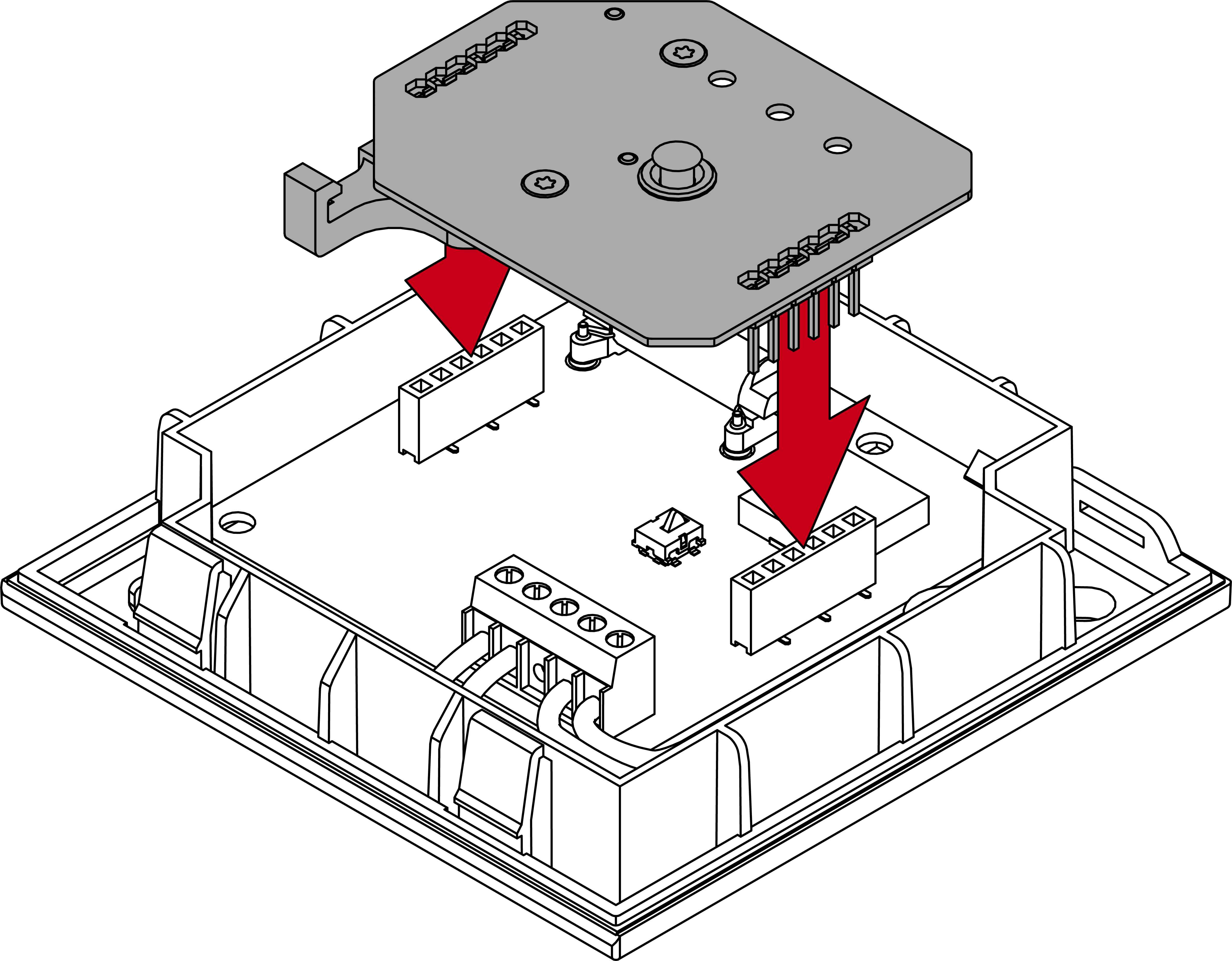

  6. Setzen Sie den Kartenleser mit dem montierten LockNode wieder in den Leser ein.

  8. ACHTUNG

    Fehlfunktion durch Verpolung des Kartenlesers

    Der Kartenleser ist physisch auch verdreht montierbar, funktioniert dann aber elektrisch nicht.

    1. Stecken Sie den Kartenleser so ein, dass der LockNode zur Spule zeigt.
  9. Stecken Sie den Deckel wieder auf den Leser.
  10. Schließen Sie das SmartRelais wieder an die Spannungsversorgung an.
