LockNode monteren - SmartHandle AX Advanced

  1. Speciaal gereedschap beschikbaar.
  1. Steek het speciale gereedschap in de cover-inlay aan de elektronicazijde.
  3. Buig de coverinlay behoedzaam open met het speciale gereedschap.
  5. Schuif de cover naar beneden.
  7. Cover ontgrendeld.
  8. Neem de cover weg.
  10. Haak met het speciale gereedschap de klem van de lezermodule los.
  12. Neem de lezermodule weg.
  15. Schuif de LockNode in de daarvoor bestemde schacht.
  17. Breng de lezermodule weer aan in de moduledrager.
  20. SmartHandle AX Advanced piept drie keer.
  21. Haak met het speciale gereedschap de klem van de lezermodule weer vast.

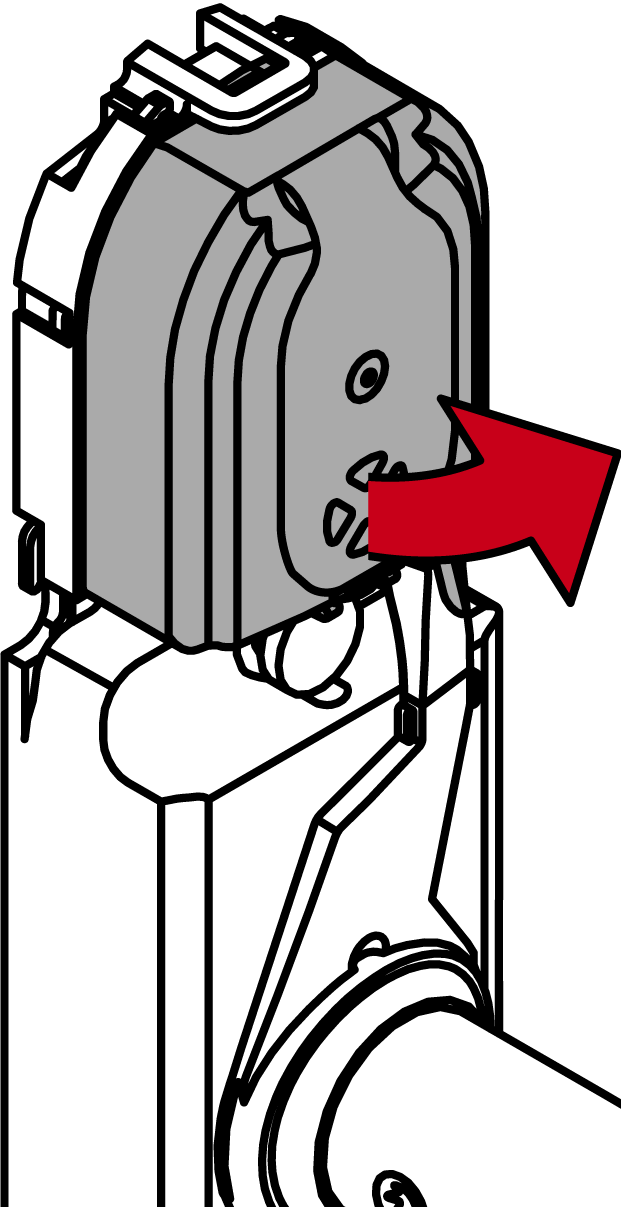

  23. zet de cover bovenop de bevestigingsplaat.

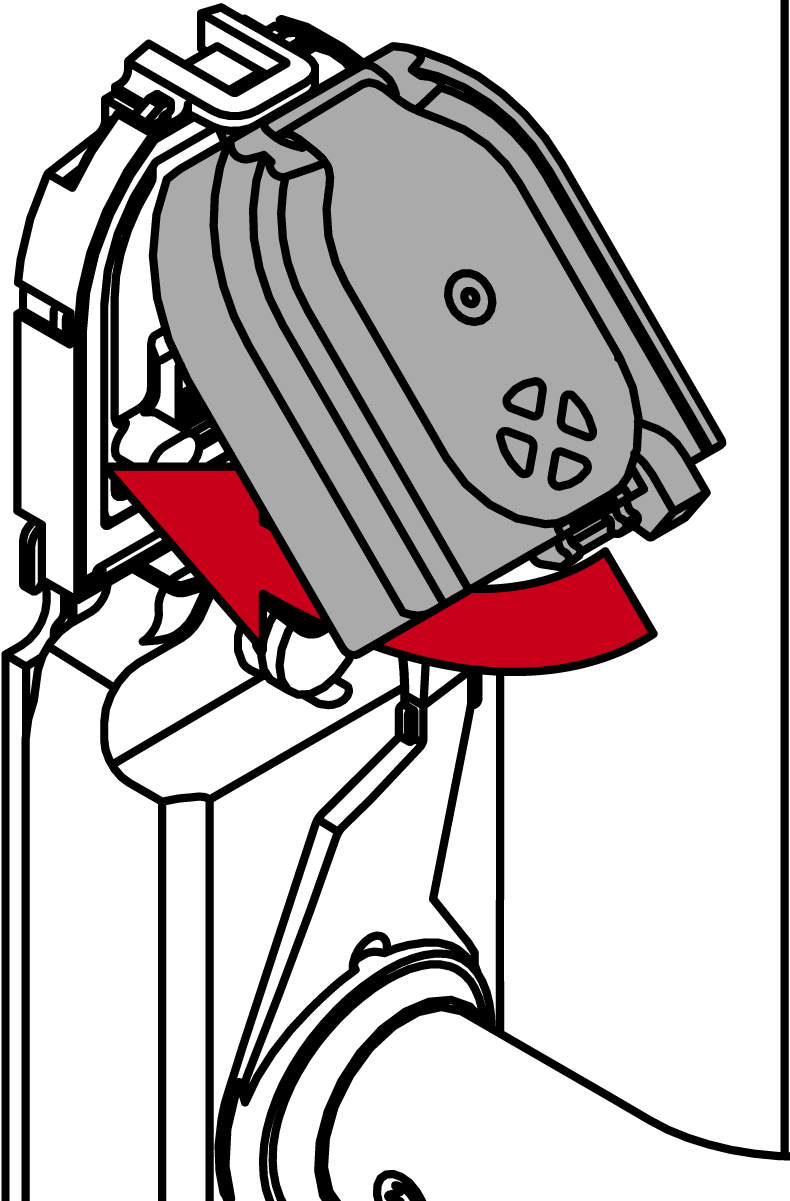

  25. Klap de cover naar beneden dicht.

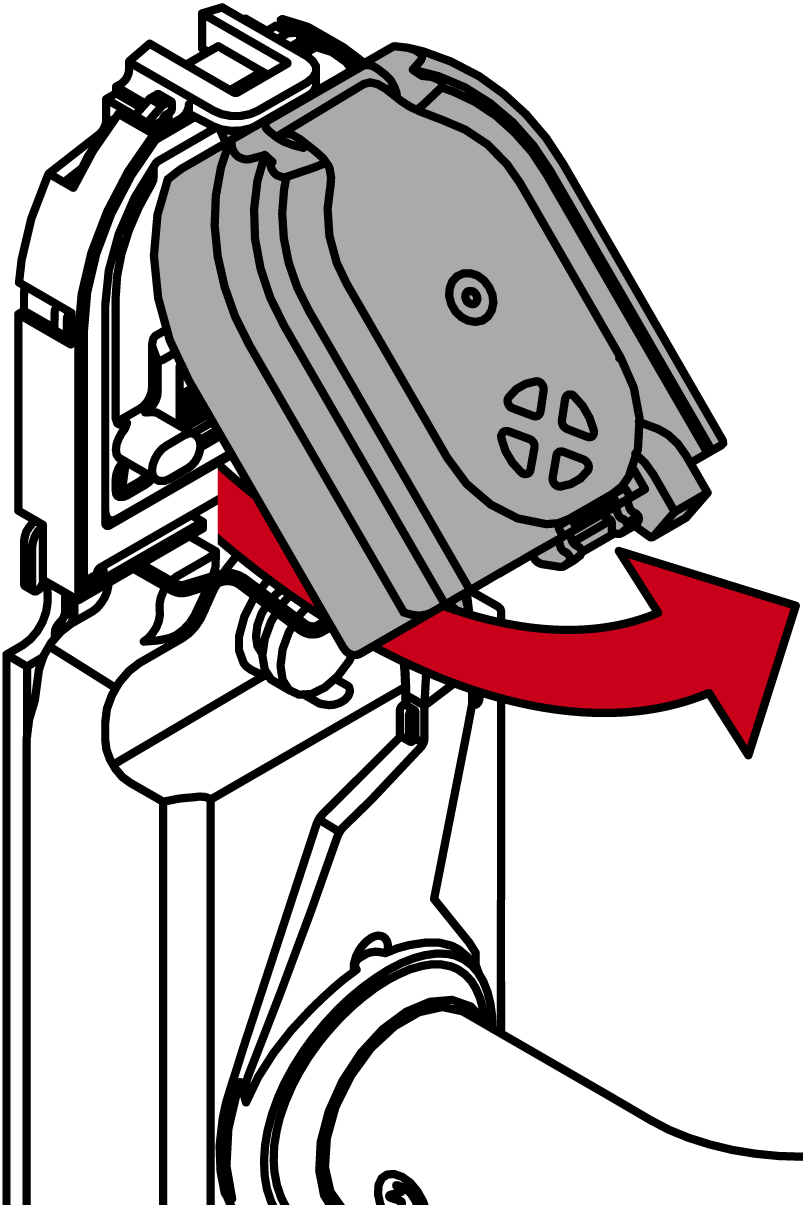

  27. Duw de cover tegen de deur en schuif hem tegelijkertijd omhoog.
  29. De cover klikt vast.
  30. Druk de inlay vast.
  1. De LockNode is gemonteerd.
